DIY midbass 80-400 hz, kassestørrelse og element?

Diskusjonstråd Se tråd i gallerivisning

  • trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.645
    Antall liker
    2.343
    Torget vurderinger
    75
    Må ikke finne på å benytte poppel i kassekonstruksjoner, hurtigvoks og lett tetthet er ikke bra


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29
    Notert...da sklir vi elegant forbi poppel hylla :)

    Da står det mellom kryssfiner furu og mdf, alt etter hva jeg får tak i.


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29

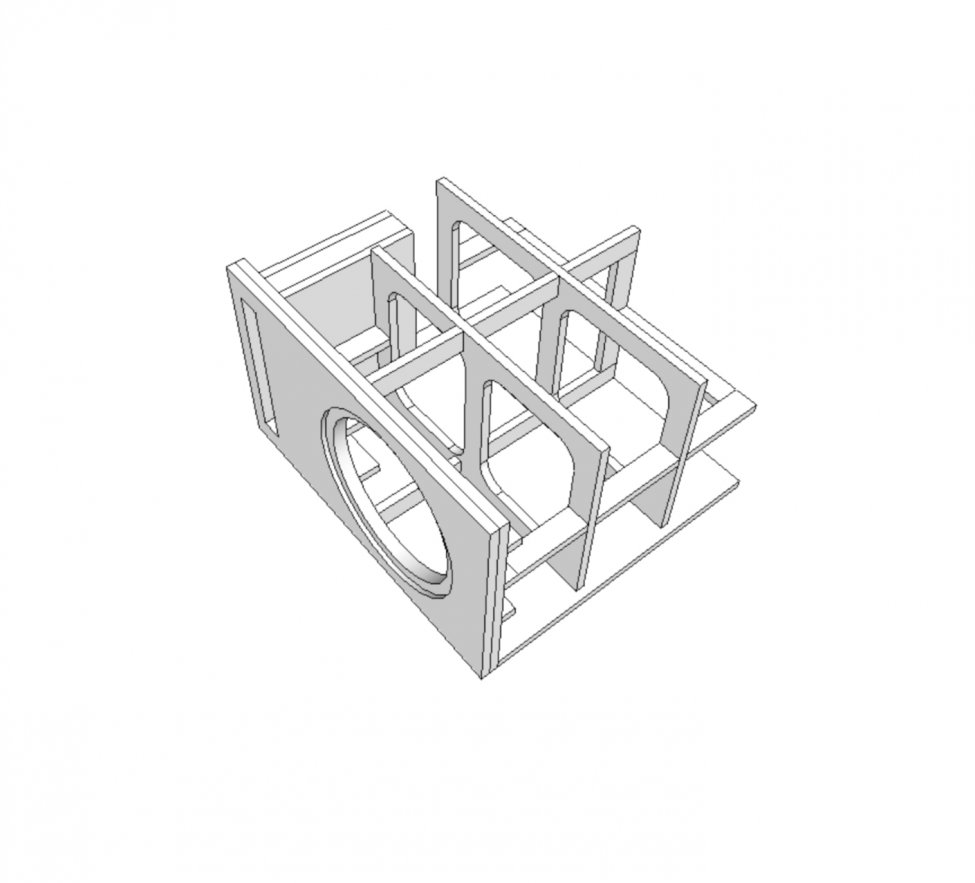

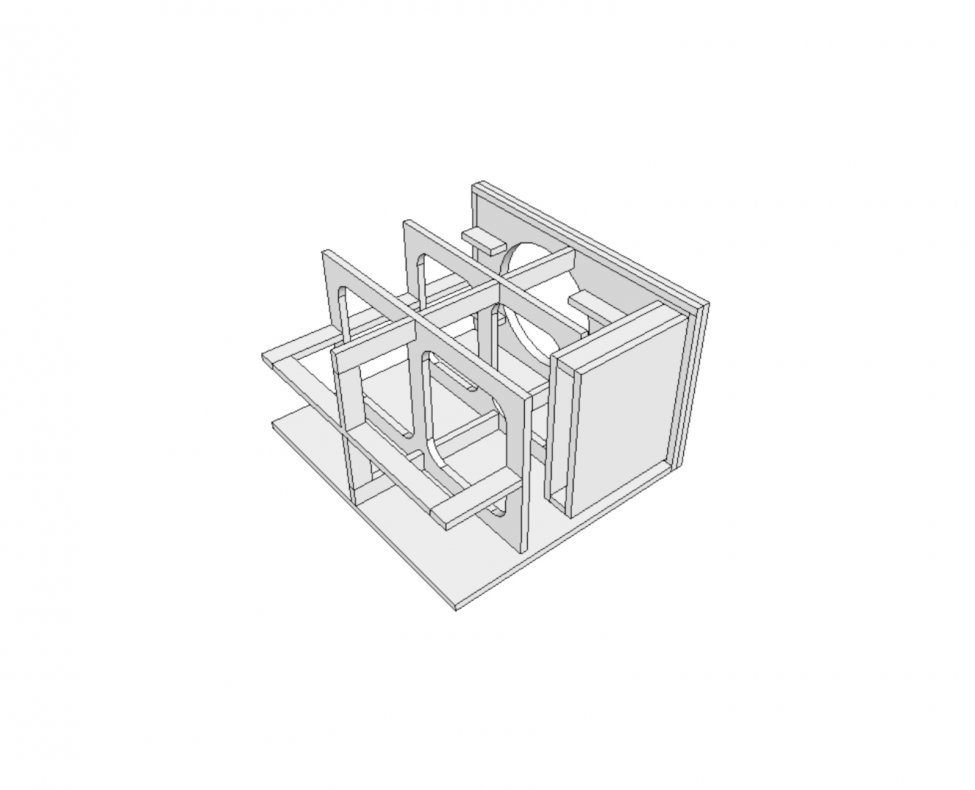

    Nytt forslag til kasse.
    Avstivinger er 19mm mdf, slik som kassen er tegnet i. Høyde på 5 cm.

    Hva tror dere, ser det bra ut eller må det avstives mer/kraftigere?


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.425
    Antall liker
    2.849
    Torget vurderinger
    3
    I mine øyne bør den kassa være mer enn godt nok avstivet. Sånn du har tegnet den nå sist. Har laget flere kasser med sånn ca samme prinsipp som du har på tegningen din. Det har i alle fall fungert godt for meg.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Jeg tror jeg ville flyttet porten ned, og lagt dempingen oppå porten i stedet. Ellers ser det veldig bra ut.


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29

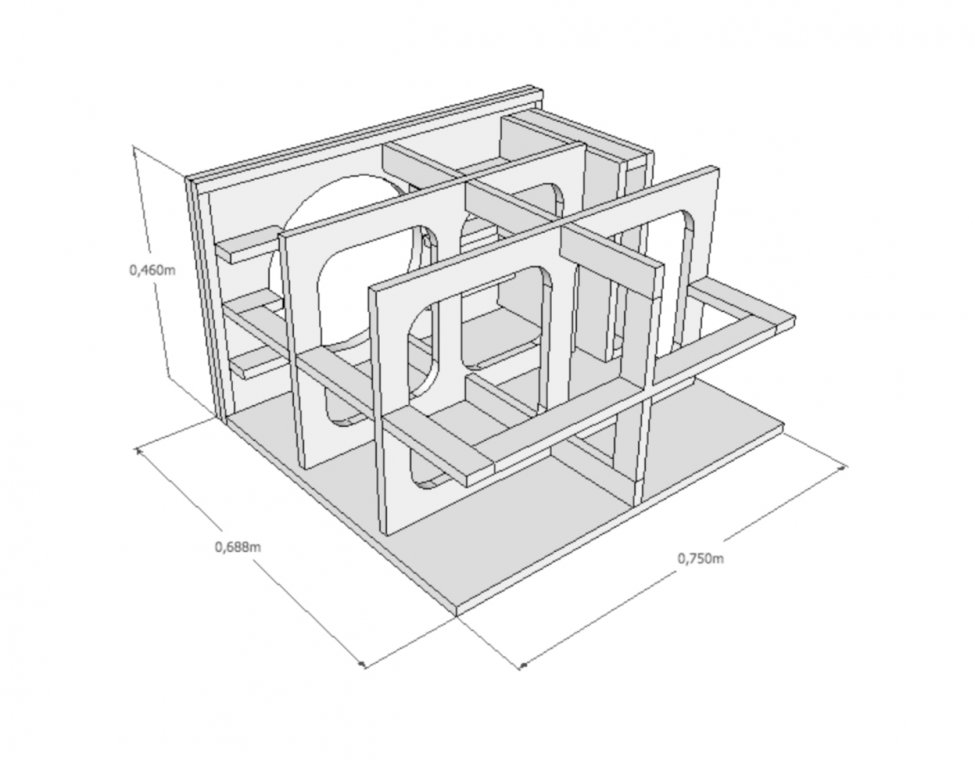

    Hei.

    Da er bassporten tegnet inn helt nederst i kassen. Blir liggende oppå bunnplaten, limt fast, tanken er at bunnen blir bedre stivet av i dette området med dobbel tykkelse.
    Har også lagt inn noen avstivinger i frontplaten.

    Skal ta meg en rundtur på trelastforhandlerne og se hva dem har inne av plater, men slik jeg har forstått så er bjørk kryssfiner, furu kryssfiner eller mdf gode alternativer til kassematerial? I tykkelse 19 - 22mm. Dobbel frontbaffel og god avstiving.
    Siden det blir baffelvegg blir ikke finish på kassene prioritert denne gangen.

    Har dere noen forslag på forbedringer?





    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Under porten er behovet for stivhet mindre enn andre steder i kassa. Derfor er det ingen grunn til å ikke la ytterveggen være en del av porten.

    Sent fra min SM-G965F via Tapatalk


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.425
    Antall liker
    2.849
    Torget vurderinger
    3
    Siste utgave av kassa ser veldig bra ut. En liten bue på inngangen og utgangen av porten er ikke så dumt.
    Det er veldig fort gjort med en overfres :)


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29
    Unødvendig forsterkning i bunn av port, og avrunding av inn- og utgang av bassport er notert :)


    Har tenkt litt på dette med baffelveggen, som dere ser på tegningen med 8 stk basser så er det ikke veldig mye luft igjen på hele fronten. Jeg må ha tilgang på hver side, en halvmeter, slik at jeg har mulighet til å komme til på baksiden samt at luften får sirkulert med tanke på fukt og varme. Baffelveggen blir uansett over ⅔ av total bredde.

    Jeg ser det anbefales 5cm akustikkplater i fronten på baffelveggen.

    - Bør jeg platekle hele veggen, og frese ut hull til 8 stk basselement og bassport? Til LCR freser jeg ut hele hullet til høyttaleren siden denne er såpass «liten». Eller bør jeg kun platekle imellom LCR og basskassene?

    - Bør jeg montere akustikkplater på hele baffelveggen, også over fronten på basskassene siden disse utgjør såpass mye av baffelveggen? LCR høyttalerne kan jeg trekke 5 cm ut slik at dem står flush med akustikkplatene, men da bør jeg vel gjøre det samme med bassene? Vil det ha noe for seg å fore ut basselement og port med 5 cm slik at dem er flush med akustikkplatene? Se tegning...




    Ser det varierer litt med hva baffelveggen platekles med. Holder det med veggspon når den bygges opp i 2x4»?


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.425
    Antall liker
    2.849
    Torget vurderinger
    3
    Har lite greie på akustikk plater :) men i mitt hode virker det som en grei ting å ha de løse.
    Så du kan trekke de frem også. Samt at du kan stable de litt som det passer. Kan være lurt å ha litt justerings muligheter når du begynner å måle responsen i rommet. Akustikk tiltak virker også som en grei ting å se litt på når du begynner å måle litt :)


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Hvorfor ikke bare ha en lydtransparent baffelvegg og en masse demping bak der du måtte ha plass?

    Sent fra min SM-G965F via Tapatalk


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29
    Hvorfor ikke bare ha en lydtransparent baffelvegg og en masse demping bak der du måtte ha plass?

    Sent fra min SM-G965F via Tapatalk
    Har tenkt på denne løsningen også. Men er usikker på hva som blir den beste løsningen lydmessig.
    Jeg får 2 kvadrat med vegg, og det blir bare rundt og bak LCR at det vil bli plass til dempemateriale. Basskassene vil ta opp all plass bakover.
    Vet ikke om lydtransparent baffelvegg hadde passet bedre hvis arealet på åpen vegg hadde vært større slik at man fikk bedre utnytte av dempematerialet?

    Dybden på veggen blir 70 cm pga dybden på basskassene.



    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29
    Tenker jeg oppretter en tråd i rett avdeling så det ikke blir så mye avsporing her, så holdes det ryddig :)

    Skal tegne noen forslag først.

    Takk for hjelpen så langt :D


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Lydtransparent vegg gir deg et noe større rom. I tillegg gir det deg en "diffusert" frontvegg. Begge deler er gunstig lydmessig.

    Sent fra min SM-G965F via Tapatalk


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29
    Skjønner, skal gruble litt i julen på dette med veggen for å se hvordan jeg kan løse det best mulig i mitt rom.


    Har fått litt priser på material til kassene.
    Beregner 1,5 plate pr kasse som blir 12 plater for 8 kasser.

    - 18mm kryssfiner furu: 1279 kr pr plate med 30% rabatt. Totalpris = 15 348 kr.
    - 18mm kryssfiner bjørk: 1871 kr pr plate med 20% rabatt. Totalpris = 22 452 kr.
    - 19mm mdf: 552 kr pr plate med 30% rabatt. Totalpris = 6 624 kr.
    - 22mm mdf: 578 kr pr plate med 15% rabatt. Totalpris = 6 936 kr

    Alle priser er inkl mva. Alle platetypene måtte bestilles.

    Kryssfiner utgår nok pga prisen, tenker jeg går for 19mm mdf og avstiver i henhold til tidligere tegning.
    Grunnen til 19mm er for å spare litt vekt totalt sett på alle kassene. Hvis jeg har regnet rett så blir 22mm rundt 60-70 kg tyngre enn 19mm.


    Hva tenker dere om dette?


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.425
    Antall liker
    2.849
    Torget vurderinger
    3
    Med den avstivnings planen din. Så blir 19mm mdf plenty stivt nok.
    Kryssfiner blir nok vel så stivt. Med noe lavere egenvekt. Men de hørbare fordelene. Står nok ikke til prisøkningen.


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.357
    Antall liker
    1.166
    Sted
    Stord
    Torget vurderinger
    1
    Få pris flere steder, jeg betaler halvparten av dine priser, som privatkunde.


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29
    Har saumfart butikkene rundt omkring her og dette er prisene som gjelder. Fant noen billigere mdf plater, men dem hadde en lavere densitet så jeg sto over dem. Moelven 19mm mdf er bestilt og kommer om et par uker.


    Sonic_

    Hi-Fi interessert
    Ble medlem
    28.09.2008
    Innlegg
    73
    Antall liker
    29

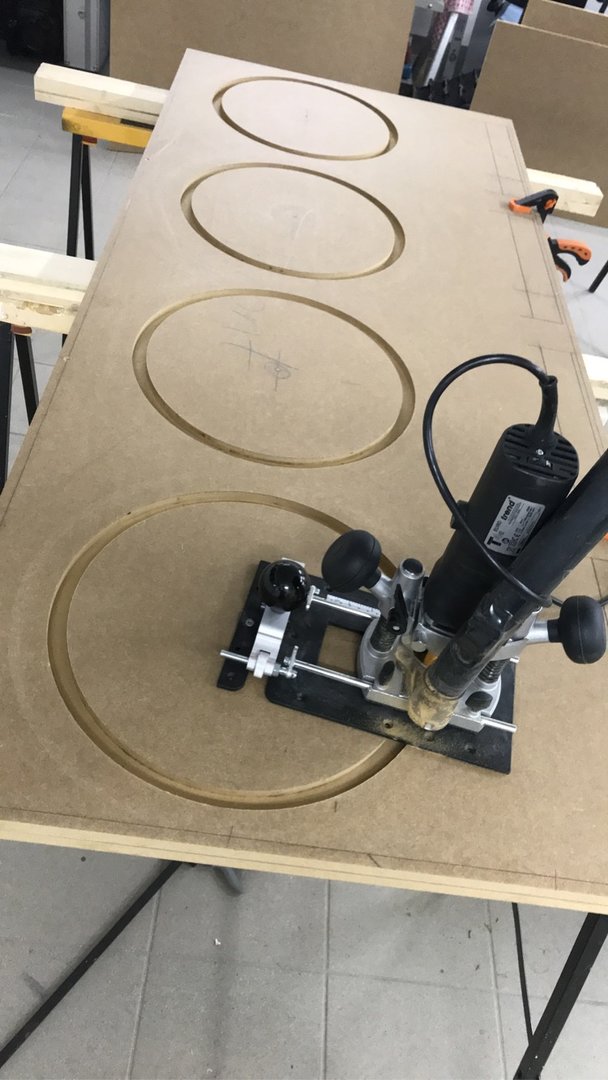

    Vinter/vår gikk til oppbygging av hjemmekinorom på nytt, og sommeren gikk til annen snekring. Men nå er dette prosjektet satt i gang med litt snekring i helgen.

    Siden jeg er veldig presset på takhøyde falt valget på å bygge alle 4 subbene sammen, siden jeg da sparer høyde på topp/bunn. Og sparer litt total vekt.
    Bruker tegningen som ligger tidligere i tråden.



    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Noen ganger føles det som at fresing med sirkelanlegg er selve meningen med livet.
