DIY-Lydplanke med god lyd
- Trådstarter Hornlyd
- Startdato
Jeg har liggende Seas TPCD 6 tommer coax og kan f eks lage litt for stort kabinett med bassrefleks, undertune bassportene litt og fixe høypass og PEQ med EQ?
audioxpress.com
The DSP Assisted Reflex System - Squeeze More Bass from Every Reflex Design
Vented systems are in chronic overload. This article shows how, by applying low-cost digital signal processors (DSPs) to passive radiators, you can extend bass an octave below what is normally considered practical. At the same time you can increase power handling and maximum output, and squeeze...
audioxpress.com

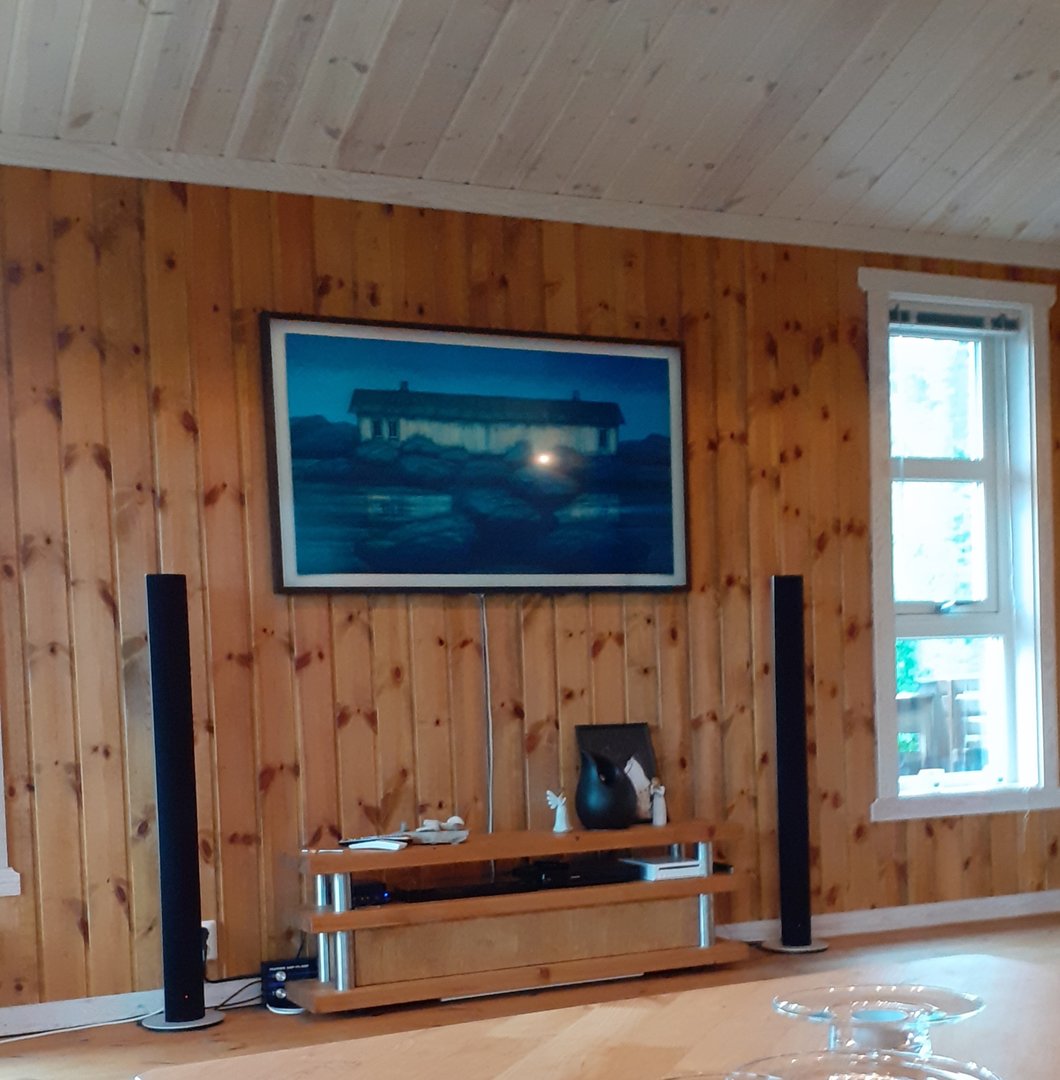

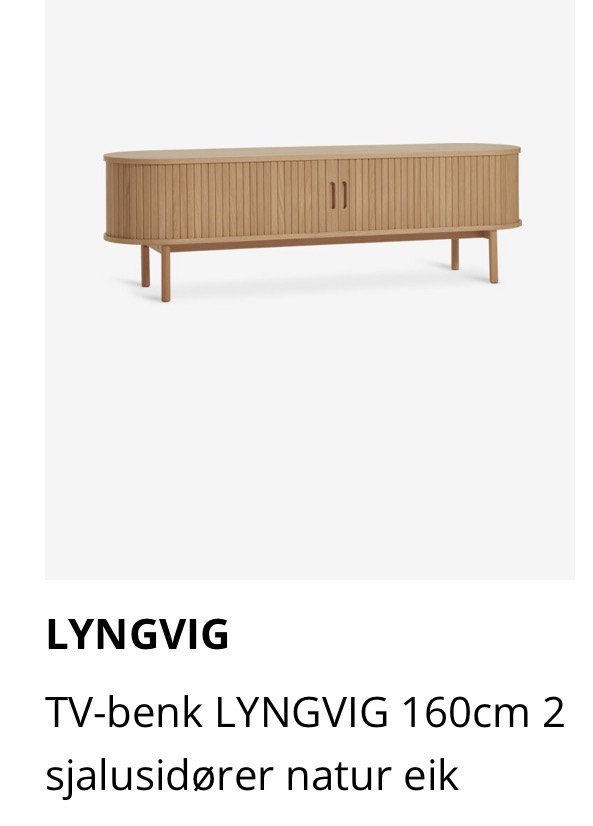

Likner litt på ideen min. Jeg vurderte ørten tv-benker og sågar å ofre en dali 710 for bygge om til senter og plassere i en benk.

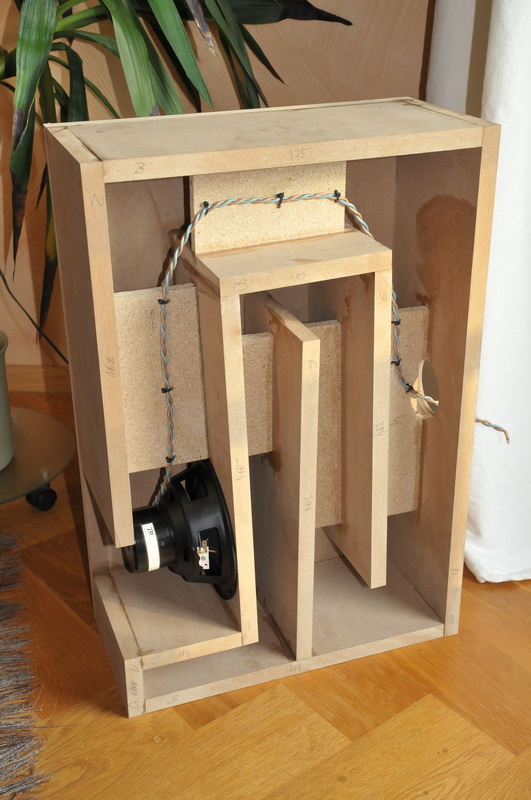

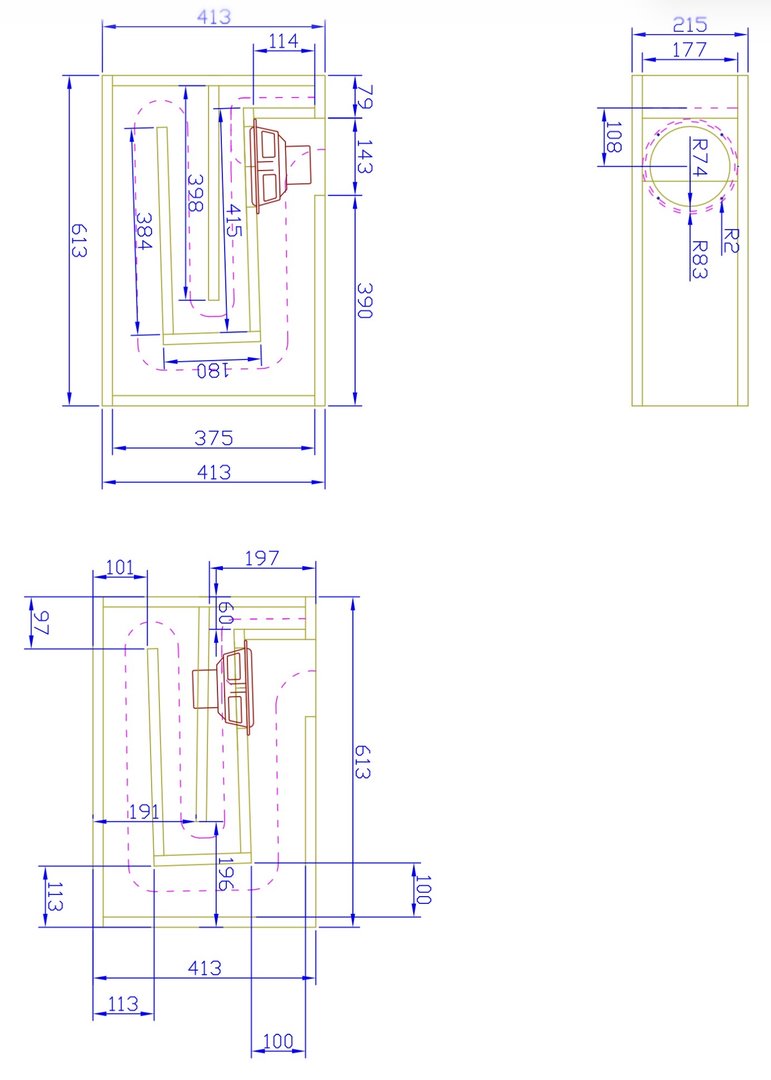

Endte opp med å mekke en monster-senter som definitivt ikke er finstuevennlig. Nærmer seg ferdig., har igjen 3 strøk med 3 stjerners og montering av delefilter.
Blir spennede å følge prosjektet ditt/deres
Endte opp med å mekke en monster-senter som definitivt ikke er finstuevennlig. Nærmer seg ferdig., har igjen 3 strøk med 3 stjerners og montering av delefilter.
Blir spennede å følge prosjektet ditt/deres
Skal han bruke "rundingene" i hver ende til noe (?). Hvis ikke, så er det kanskje mulig å bruke de til et par små, skjulte subbasser (?). Borre noen nedover hull i bunnplaten og lage en kasse som passer inne i halvrundingene (?)Jeg har liggende Seas TPCD 6 tommer coax og kan f eks lage litt for stort kabinett med bassrefleks, undertune bassportene litt og fixe høypass og PEQ med EQ?
The DSP Assisted Reflex System - Squeeze More Bass from Every Reflex Design
Vented systems are in chronic overload. This article shows how, by applying low-cost digital signal processors (DSPs) to passive radiators, you can extend bass an octave below what is normally considered practical. At the same time you can increase power handling and maximum output, and squeeze...
Det er faktisk en god idee å modde hele kabinettet og lage noen kule mikro satellitter på toppen.
Men da ryker vi på en solid smell på komponenter. Wiim amp med ekstra forsterker
nei det går ikke
Har jo disse og alle delefilterkomponentene liggende.
Vår, delvis destruktive, venn sier:

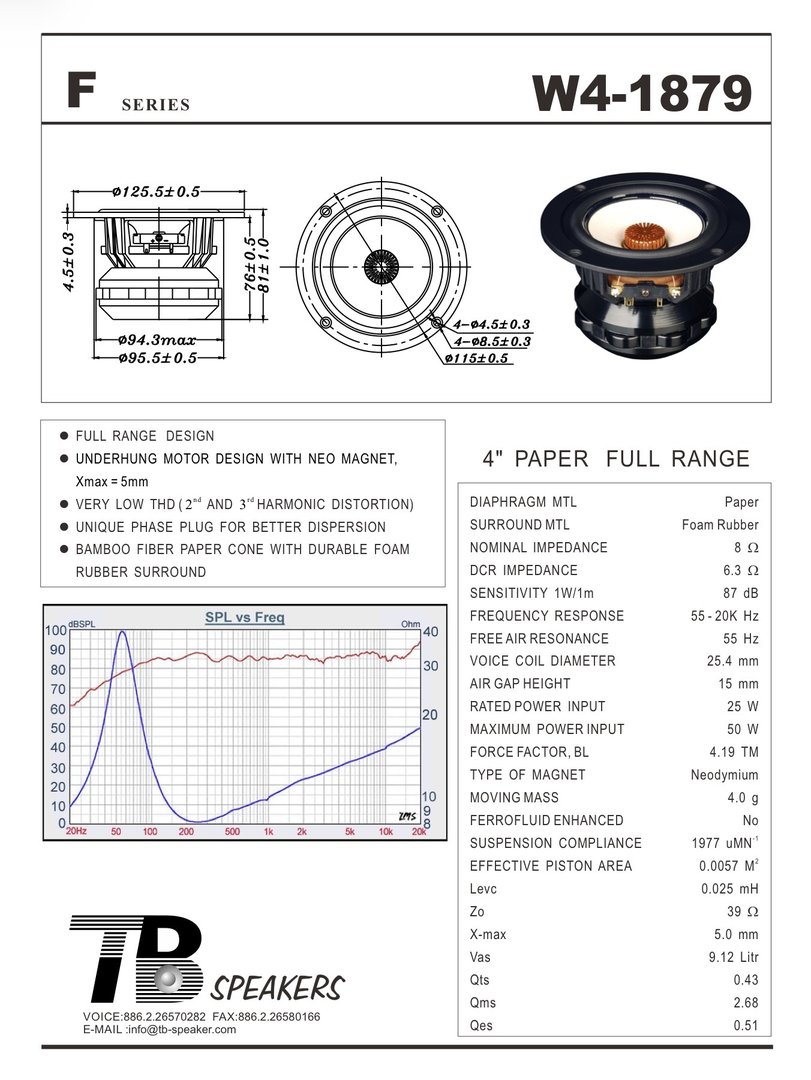

Ja — faktisk mer realistisk enn W4-1879-prosjektet, etter min mening.
De koaksene fra SEAS passer overraskende godt til akkurat en flat on-wall TV-høyttaler.

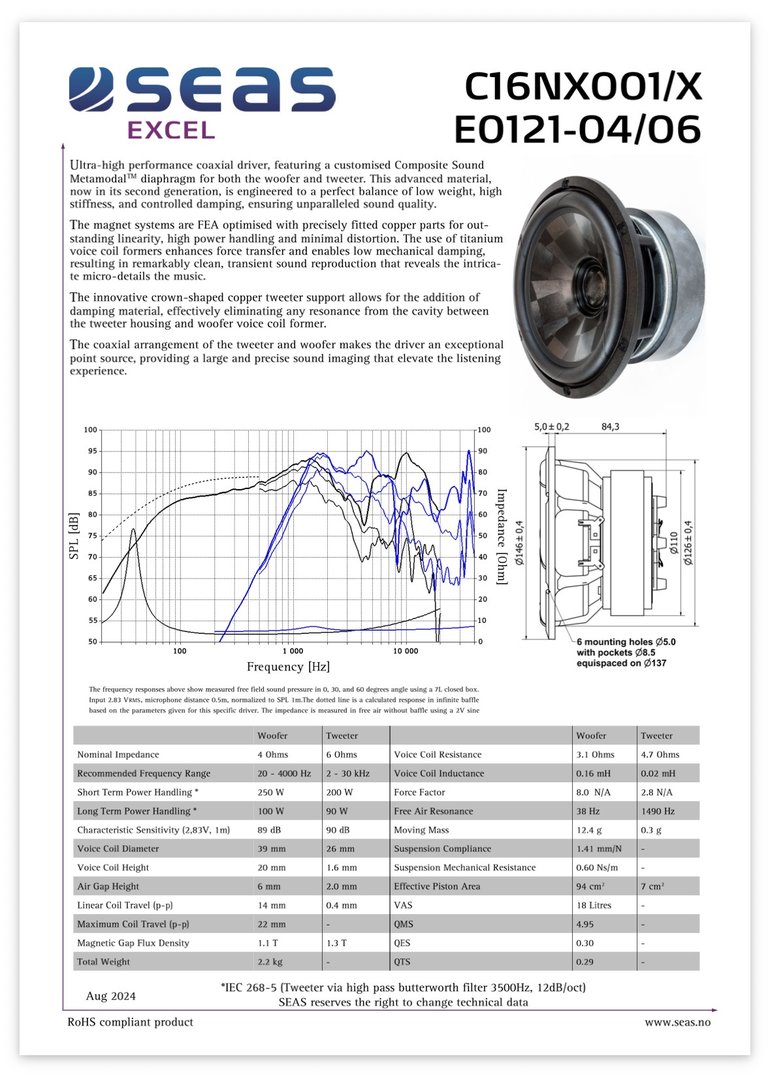

SEAS sin C16NX001/X (E0121-04/06) har flere fordeler her:
- ekte punktkilde (bra til TV/dialog)
- bred spredning
- mer membranareal enn 4” fulltone
- bedre dynamikk
- mindre behov for «triks» som kvartbølge
- passivt filter mulig uten DSP
Og viktigst: on-wall løser baffle step-problemet gratis.
Volumregnestykket ditt ser faktisk bra ut
144 × 25 × 10 cm brutto:
Grov netto etter vegger og avstiving:
ca 24–27 liter totalt.
Delt i stereo:
12–13 liter per kanal netto.
Det er nesten ideelt for en aperiodisk/akustisk ventilert løsning.
Jeg ville IKKE laget bassrefleks
På vegg + grunt kabinett + TV-bruk:
Bassrefleks gir fort:
- litt pukkel i øvre bass
- portresonanser
- mindre presis dialog
- mer «kasse»
Aperiodisk er mer elegant her.
Hvorfor akustisk ventil fungerer godt
Med disse koaksene får du noe mellom:
lukket + bassrefleks
Du får:
- lavere system-Q
- strammere bass
- mindre plasseringkritisk
- bedre overgang mot vegg
- mindre risiko uten DSP
Litt som gamle Dynaco/ScanSpeak/SEAS-ideer.
For TV/musikk tror jeg det blir veldig riktig.
Min anbefalte geometri
Ytre:
144 × 25 × 10 cm
Intern oppdeling:
- venstre kammer ~68 cm
- midtvegg
- høyre kammer ~68 cm
Driverplassering:
ca 22–25 cm fra ytterkantene
Ikke helt i midten av hvert kammer — det hjelper diffraksjon.
Netto volum pr kanal:
11–13 liter.
Akustisk ventil
Jeg ville startet med:
- én resistiv ventil pr kanal
- nederst bak eller underside
- totalt åpningsareal omtrent 40–70 cm²
- tett filt / retikulert skum / resistiv matte
Mer som «kontrollert lekkasje» enn port.
Tenk Variovent, ikke bassrefleks.
Den store fordelen med coax her
Siden du vil bruke en enkel analog forsterker, er dette mye mer elegant.
Du kan lage:
- passivt delefilter
- én stereo-forsterker
- null DSP
- null aktiv deling
og fortsatt få:
- god dialog
- ekte stereo
- sammenhengende lydbilde
Det blir mer «ordentlig hi-fi under TV» enn soundbar.
Ett forbehold
144 cm bredde betyr stor avstand mellom kanalene.
Bra for stereo på musikk.
Men ved kort TV-avstand (<2,5 m) kan dialog trekke litt ut til sidene.
Det kan løses ved å trekke koaksene litt inn fra endene (f.eks. 24–28 cm inn).
Det jeg oppriktig tror
Hvis målet er:
«best mulig flat TV-høyttaler uten DSP»
så tror jeg faktisk SEAS-koaksene + aperiodisk ventil er en bedre løsning enn Tang Band fulltone + kvartbølge.
Mindre eksperiment, høyere sannsynlighet for at det bare låter riktig første gang.
Og med dine høyttalerinteresser tror jeg du hadde likt uttrykket: litt BBC-monitor møter moderne on-wall.
For akkurat den kassen (144 × 25 × 10 cm brutto med SEAS C16NX-koaksene), ville jeg dimensjonert den akustiske ventilen som en kontrollert lekkasje (aperiodisk vent) – ikke en port.
Målet er å senke system-Q til ca 0,6–0,7 uten å lage resonans.
1. Startpunkt (per kanal)
Du har ca 11–13 liter netto per side.
Da er et veldig godt utgangspunkt:
Åpningsareal
A \approx 50\text{–}70\,\text{cm}^2
2. Praktisk dimensjon (enkelt å bygge)
Velg én av disse:
Alternativ A (trygt startpunkt)
Alternativ B (litt mer åpen / mer bass)
Alternativ C (åpent og dypere, men mindre kontroll)
Jeg ville startet med 10 × 5 cm per kanal.
3. Hvor ventilen bør plasseres
Dette hjelper coupling til boundary og reduserer hørbar “luftlyd”.
4. Materiale (veldig viktig her)
Ventil = ikke bare hull.
Du må fylle/kle den med resistivt materiale:
Start med:
2 lag tett filt + én perforert backing
Dette er det som gjør systemet stabilt.
5. Hvor “sterk” ventilen skal være
Tenk i praksis:
For denne kassen vil du sannsynligvis ende rundt:
\[
A_{opt} \approx 55\,\text{cm}^2 \;\text{per kanal}}
\]
6. Viktig realitet (uten DSP)
Denne løsningen gir deg:
Og fordi den er on-wall, får du ekstra bassstøtte fra rommet.
⸻
Kort oppsummert
Per kanal:
⸻
Hvis du vil, kan jeg også skissere:
Målet er å senke system-Q til ca 0,6–0,7 uten å lage resonans.
1. Startpunkt (per kanal)
Du har ca 11–13 liter netto per side.
Da er et veldig godt utgangspunkt:
Åpningsareal
A \approx 50\text{–}70\,\text{cm}^2
2. Praktisk dimensjon (enkelt å bygge)
Velg én av disse:
Alternativ A (trygt startpunkt)
- 10 cm × 5 cm = 50 cm²
Alternativ B (litt mer åpen / mer bass)
- 12 cm × 5 cm = 60 cm²
Alternativ C (åpent og dypere, men mindre kontroll)
- 15 cm × 5 cm = 75 cm²
Jeg ville startet med 10 × 5 cm per kanal.3. Hvor ventilen bør plasseres
- nederst i kabinettet
- helst bak eller mot vegg
- ikke rett ved siden av driver
- gjerne sentrert i hver kanal
Dette hjelper coupling til boundary og reduserer hørbar “luftlyd”.
4. Materiale (veldig viktig her)
Ventil = ikke bare hull.
Du må fylle/kle den med resistivt materiale:
- akustisk filt (3–10 mm lag)
- eller retikulert skum
- eller polyester + perforert plate
Start med:
2 lag tett filt + én perforert backing
Dette er det som gjør systemet stabilt.
5. Hvor “sterk” ventilen skal være
Tenk i praksis:
- mindre åpning = mer lukket (strammere bass)
- større åpning = mer «bassrefleks-light»
For denne kassen vil du sannsynligvis ende rundt:
\[
A_{opt} \approx 55\,\text{cm}^2 \;\text{per kanal}}
\]
6. Viktig realitet (uten DSP)
Denne løsningen gir deg:
- ikke dyp sub-bass
- men veldig kontrollert 60–80 Hz region
- mye bedre stemmeklarhet enn bassrefleks i grunt kabinett
- veldig “hi-fi monitor”-aktig lyd
Og fordi den er on-wall, får du ekstra bassstøtte fra rommet.
⸻
Kort oppsummert
Per kanal:
- Start ventil: 10 × 5 cm (50 cm²)
- Typisk sweet spot: 55–60 cm²
- Max (hvis for stramt): 70–75 cm²
- fyll med resistivt materiale (kritisk)
- plasser nederst
⸻
Hvis du vil, kan jeg også skissere:
- nøyaktig plassering av koaksene i 144 cm baffelen for minst diffraksjon
- eller et enkelt passivt delefilter som faktisk matcher dette volumet uten DSP
Gøy med chatgpt og AI... tenkte jeg skulle prøve claude på neste prosjekt. Chatgpt og AI var faktisk relativt like i sine konklusjoner.Noen løse tråder her i farta
