Høres ut som en akseptabel pris på den lunsjen.

6"rør blir litt lite til disse elementene - det blir i minste laget i indre diameter ift hullet i kassa. Om du bruker en ytre krage av mdf for å holde røret kan det funke. Du må ha absolutt minimum 145mm indre diameter.

Johan-Kr



[roadrune]

Ett 6" sch10 rør er 161,9mm innvendig

Av en eller annen grunn er alle rør etter ANSI standard som normalt blir brukt på sveiste rør i Norge litt større enn logikken skulle tilsi. Ett 1" rør er foreksempel alltid 33,4mm utvendig, mens innerdiameteren varierer etter hvilken schedule (sch) det er. Høyere sch gir tykkere vegger og høyere trykklasse.



[Fenalaar]

Du sliter litt med klaringen til skruhullene (Ø166). Hvis du bruker noe ala rampamutre, slik at det ikke går igjennom baffelen går det greit. Bare å lage en ytre krage for å holde røret på plass.

Johan-Kr



[roadrune]

Det blir nok en plate istedet, ser ut som om det er mye å hente på mid med det

Så noe helt annet: jeg skulle koble opp fjernstart på forsterkeren idag via 12v trigger, men fikk (ikke overraskende) Biltema releet til å slå med triggeren fra receiveren min.

Noen som har ett forslag til ett rele som kan passe? Det må være åpent med spenning.



[roadrune]

Jeg sitter å måler, kalibrerer og lytter, og nå syns jeg virkelig det begynner å sitte bra i kinoen. Å få bassene i stereo gjorde utrolig mye, sannsynligvis fordi det har gitt Dirac mye bedre forutsetninger til å lykkes.

Men en ting sliter jeg med: 2x4hden gir ikke lyd ut hvis usb er tilkoblet og Ddrc programmet er igang, slik at det ikke er mulig å justere "live" det funket fint før.

Forslag?

Jeg har også snublet over ett pent brukt 2x8 kort til en ok pris, så da blir det det til kompisens bygg



[roadrune]

Og da ble det ikke 2x8 allikevel siden selger trakk seg rett før jeg skulle hente den, og dagen etter den ble lagt ut på Finn... er det mulig :O



[roadrune]

Ett par bilder av "sommerens" ute-diy prosjekt, syns ikke det ble så ille



[Fenalaar]

Ser solid ut. Uteplass eller noe annet du skal bruke det til?

Johan-Kr



[roadrune]

Uteplass ja. Den er egentlig den andre veien da



[roadrune]

Hyggelig pakke fra E.H. I posten idag:

Zenerdioder til spenningsregulering på Regurgitatorene aldeles gratis, han spurte om jeg trengte 16 eller 18v, jeg sa han kunne ta de han hadde flest av, og har da fått begge deler.

En stor takk til og hatten av for E.H.



[Dyret]

Så hyggelig! Sentralen er ett godt sted "å være"



[roadrune]

Jeg sitter og funderer litt på denne hten jeg skal bygge...

Jeg har aldri helt forstått hva Q egentlig er, men tror det sier en del om hvordan en ht låter. Så da er spørsmålet: er det ett mål i seg selv at alle driverene har en Q i nærheten av hverandre, eller betyr det ingenting om bass har 0,77 og mellomtone 0,55 feks?



[oks81]

Kanskje du kan se litt på disse linkene:

TECH NOTE 1-3A
Sealed vs Bass reflex enclosures | Which one is better?

Kan ikke helt si at jeg ser noen grunn til at en bass skal ha Q i nærheten av mellomtone, ref. en del OB som har høy Q basser og lav Q fulltoner.



[Fenalaar]

Q er et mål på hvor dempet en resonans er.

En høy Q indikerer at svingningene er mindre dempet.

En Q på over 0,707 indikerer at du har en kul ved resonansfrekvensen. Ved 0.707 er dette et svingesystem med den laveste resonansfrekvensen som elementet kan gi. En Q lavere enn 0.707 vil ha en høyere f3, men ruller senere av.

Det er ikke noe mål i at driverne skal ha samme Q. Mellomtonen er det greit å ha Q på 0.707.

Siden jeg bruker dsp, så har jeg en del triks i bakhånda som er vanskelig å få til passivt. Jeg har gjort det slik at jeg kjører Linkwitz-transform på mellomtonen for å få de parametrene (F3 og Q) jeg vil ha.

Johan-Kr



[roadrune]

Takk for gode svar, ble litt klokere nå, så skal jeg få lest litt på linkene til Oksen i helgen, tror jeg



[oks81]

Hereford



[roadrune]

Ikke Belgisk Blåfilm?



[oks81]

Ingen boling her



[roadrune]

Bedre med bolling da



[oks81]

Frem med kanelsnurrern!



[roadrune]

Skjer bittelitt om dagen, har bestilt en Minidsp 4x10HD til kompisen, endret design på HTene og begynt å kappe deler.
Det var såpass med deler som må være 100% like pga gjæringene at jeg lagde meg en enkel variant av radialsag:



[roadrune]

Er det noen grunn til at dette releet: https://m.elfadistrelec.no/no/signa...Pos=1&origPageSize=50&simi=96.0&no-cache=true
Ikke skal virke med trigger-out fra Denonen min? Spenningen går i kjelleren når jeg kobler det til...



[roadrune]

Med så mange dyktige folk innenfor elektronikk her inne, så burde vel noen ha en ide om releet mitt vel?



[roadrune]

Fikk en skikkelig aha-opplevelse igår, da jeg var nede hos svogeren og sammenlignet hans B&W CDM9NT med mine ER18.

Alt ble drevet av hans Electrocompaniet Aw180 monoblokker og en EC pre som jeg ikke husker navnet på og kilde var Tidal via Blusound.

De viste seg å være veldig forskjellige, der Bw var mye mer åpne og luftige, samt mer detaljerte, og ERene hadde mer fokus på bass. Mange detaljer i mellomtonen forsvat rett og slett, og noen stemmer hørtes rett og slett feil ut.

Ikke misforstå: begge høyttalere er gode, men med forskjellige kvaliteter. En slags konklusjon var at BW var mer "audiofilt hi-end" mens ER blir mer "mainstream hi-end" da de imponerer mer i bassen.

Men det var ikke her aha-opplevelsen var, den kom når vi målte de med samme plassering, Er i rødt og BW i blått, 1/48 glatting:

Vi

Venstre

Høyre

Begge

Den første overraskelsen var hvor godt de målte, med tanke på at dette er en helt vanlig vinkelstue med murvegger og null akustisk behandling, men den største overaskelsen for meg var hvor likt de måler. Hadde jeg kun sett målingene ville jeg aldri ha gjettet at disse hørtes forskjellig ut, men det gjorde de virkelig!



[oks81]

Har du målingene enda? Hvordan ser det ut om du smoother 1/3?

RTA målinger forteller nok ikke hele sannheten nei.



[roadrune]

Har de på lur vettu, så her er de med 1/3 glatting:

Venstre

Høyre

Begge



[Aurora]

Det releet du linket til trekker ca 20 mA..... Dersom det da er koblet rett, hva er spec på kontrollutvalget på den Denonen?



[roadrune]

Det releet du linket til trekker ca 20 mA..... Dersom det da er koblet rett, hva er spec på kontrollutvalget på den Denonen?

Den skal gi 12VDC og 150mA. Men multimeteret mitt sier 10,4VDC.



[Aurora]

Hmm. Merkelig.... Får du målt strømmen til releet direkte?? Noe sommar kverka utgangen tidligere?



[oks81]

Har de på lur vettu, så her er de med 1/3 glatting:

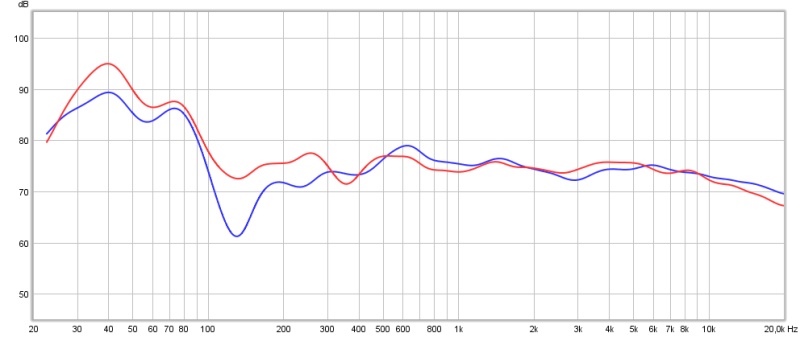

Venstre
Vis vedlegget 453827

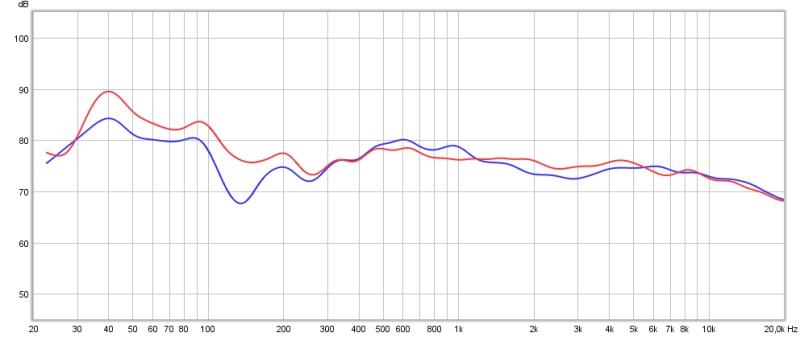

Høyre
Vis vedlegget 453828

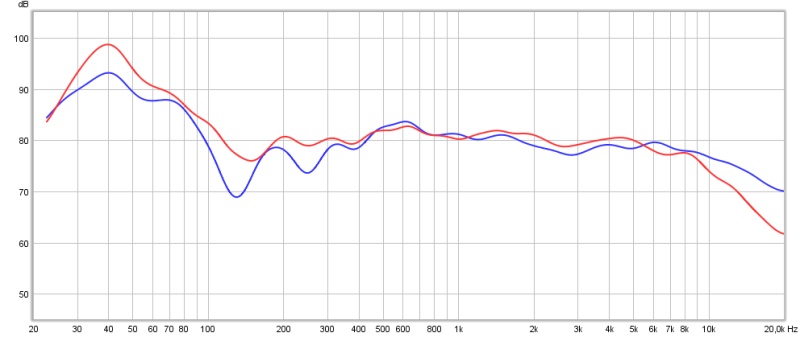

Begge
Vis vedlegget 453829

Litt i forhold til det du nevner ovenfor.
Om du ser på kurvene fra ca 500hz og oppover.
Der ser du BW har litt dip i området 2-3khz. Dette er nok BBC dip.
ER har ikke dette. BW har også litt mer nivå over 10k.
Dette er hørbare forskjeller.

Det som skjer fra 500 og ned er litt vanskelig å si, kanskje kunne prøvd litt annen plassering? Litt fattig midbass og kanskje litt mye bass?

Bare et innspill



[roadrune]

Hmm. Merkelig.... Får du målt strømmen til releet direkte?? Noe sommar kverka utgangen tidligere?

Har aldri helt lært å måle strøm, men da setter jeg multimeteret i serie med releet?

Jeg har prøvd med ett bilrele tidligere, kanskje det har tatt knekken på den? Jeg tenkte at den virker sålenge den gir ut spenning?



[roadrune]

Litt i forhold til det du nevner ovenfor.
Om du ser på kurvene fra ca 500hz og oppover.
Der ser du BW har litt dip i området 2-3khz. Dette er nok BBC dip.
ER har ikke dette. BW har også litt mer nivå over 10k.
Dette er hørbare forskjeller.

Det som skjer fra 500 og ned er litt vanskelig å si, kanskje kunne prøvd litt annen plassering? Litt fattig midbass og kanskje litt mye bass?

Bare et innspill

Du har sikkert rett, men det var så stor opplevd forskjell gjennom hele registeret, jeg ville trodd det ga større utslag på målingene.

I praksis virker det som om BW gir litt lite bass mens ER gir for mye.

Det spørs vel om det ikke er avrullingen i topp som er mest hørbart og gjør ER til en mørkere HT?

Det som er pussig der er jo at de er identiske en og en, men når de summerer faller ERene kraftig av. Dette er målt respons, ikke summert i REW.



[Fenalaar]

De dippene på BW ved 120 og 240Hz har nok noe å si ift opplevd klangbalanse. Dette er romrelatert, og 240 er harmonisk av 120Hz. Sto høyttalerne på nøyaktig samme plass under målingen?

Hvis høyttalerne stod på forskjellig plassering og micen ikke ble flyttet, vil du være litt off-axis på den ene, og det kan utgjøre en del på avrullingen helt i toppen.

Der ER faller 2-3dB fra ca 5k, og får et lite platå opp til 8k, mens BW stiger fra BBC-dipen opp til 6k og så faller jevnt over dette. Åpenheten og luftigheten til BW tror jeg ligger i forskjellen mellom 3k og 8k.

Johan-Kr



[roadrune]

Ht sto på tilnærmet samme plass, mulig ERene sto 2-3cm lenger fremme.

Mikrofonen ble flyttet da vi målte BW først, så lyttet til begge ht og målte ER til slutt, men den har vært innenfor 10cm på samme plass.



[Fenalaar]

Du har jo inn en minidsp... Hva med å brøve å justere inn området 2-8k med EQ så det er likt på ERene som på BW, og se om forskjellen i signatur blir endret?

Johan-Kr



[roadrune]

Det kan jeg teste når jeg får tid
Til jul kanskje



[roadrune]

Hvilket filter bør jeg bruke til det?

Shelf eller en bred peq?



[oks81]

Du kan forsøke med en slak PEQ ved ca 2,5k. Begynne forsiktig med -1dB.



[roadrune]

Og da ville du lagt inn hva? Er temmelig noob på eq...



[oks81]

PEQ:
2500hz
Gain: -1dB
Q: 1

Måle måle, lytte lytte, prøve prøve
