    Jeg ser det kan være lurt med en samletråd for all idiotien min slik som flere andre har, istedet for ørten løse tråder her og der.

    For å få litt oversikt på hva jeg har drevet med før denne tråden om noen skulle være interesserte slenger jeg inn linker til tidligere prosjekter her:

    Mitt første høyttalerbygg; ER18MTM

    Surroundhøyttalere; modifiserte Overnight Sensations for tak og vegghenging

    Bassmoduler; 2x8" i lukkede kasser

    Suber; Lilwrecker tapped horn

    Forsterkere; Hypex mk1 Anaview/Hypex mk2

    Verktøy; Tips til sirkeljig/passer til fres

    Så da flytter jeg all videre diskusjon og spørsmål til denne tråden for å få litt mer oversikt selv.


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Jeg fikk aldri lagt inn bilder av bassene jeg lagde i den tråden, men her er ett bilde av dem i sitt rette element, de er normalt skjult bak svarte griller tilsvarende de på sidene av lerretet.



    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Ett bilde til, denne gangen i god Dyret stil :D



    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Dei observante sjåerane har sikkert oppdaget at forsterkeren har fått en ekstra modul, itillegg til at Hypexene er byttet ut med Icepower 50asx2 moduler.

    Her blir det 4 moduler i SE (2x50w) for å drive 8 surroundkanaler som før, pluss 1 i BTL 1x170w) for å drive senterkanalen.
    Jeg får da frigjort en kanal på Anaview sånn at jeg kan kjøre bassene i stereo. Ikke at de trenger mer effekt, men jeg sliter litt med integreringen og innbiller meg at dette skal bli en del enklere når de får spille hver for seg.

    Jeg koblet opp 4 av Ice'ene igår (må vente med den femte til jeg får 5-pin xlr og 4-pin speakon da det ikke er plass til flere uttak bakpå) og satte strøm på.
    Da kom det en noe ubehagelig "fislelyd" etterfulgt av at sikringen på nettet gikk.

    Det viser seg da at istedet for autoswitching mellom 110/230v som jeg har vært vant med har disse en jumper som må flyttes. 3 av modulene sto på 110v og er selvsagt døde.

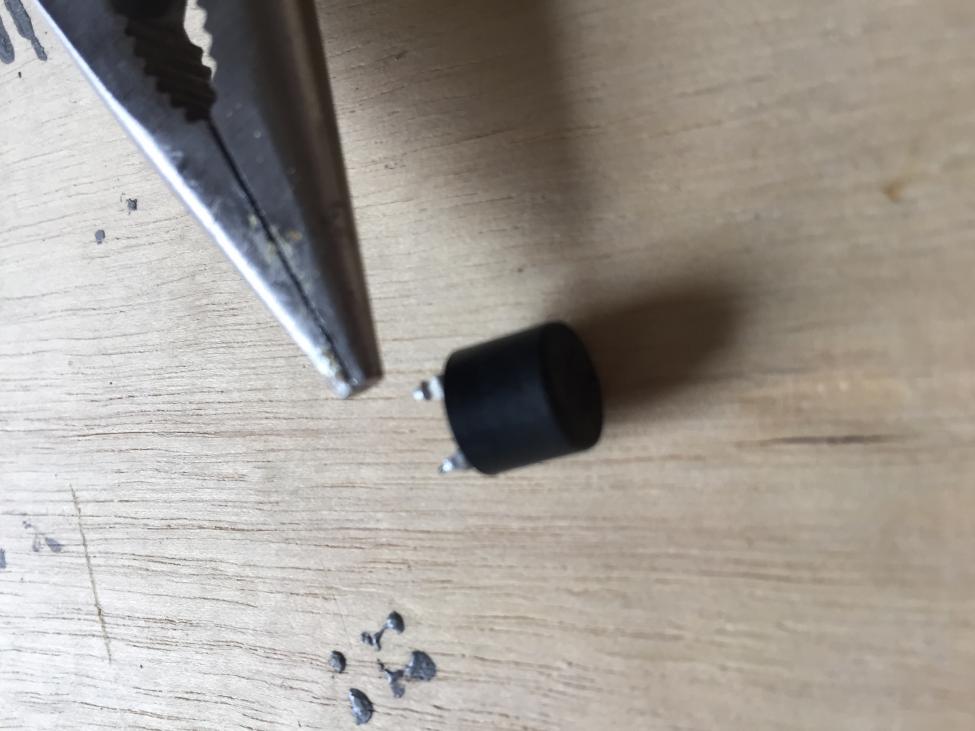

    Jeg har funnet ut at denne sikringen er blåst:


    Men i mitt enkle hode tenker jeg at overspenningen i seg selv ikke har tatt sikringen, men derimot blåst noe annet som i sin tur har kortsluttet og tatt sikringen.

    Jeg har da følgende spørsmål:

    1: har jeg tatt noe annet?
    2: hvordan kan jeg feilsøke det?
    3: hva heter denne sikringen? Google sier at den er produsert av Littelfuse, men jeg finner den ikke på nettsiden deres, som forøvrig krever at en vet hva en leter etter...


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    På en skala fra en til ti: hvor dumt er det å erstatte denne med en ledningsstump for å teste om noe annet er blåst?



    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.681
    Antall liker
    2.904
    Sted
    Narvik
    Torget vurderinger
    3
    Bruk nå ihvertfall en ledingsstubb med sikring på. Rett og slet lodde ledninger til en glassikring av samme verdi som den som er røket, og så tester du en modul - ikke alle tre.

    Johan-Kr


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    God ide!

    Blir det samme omregning på sikringer som effekt ellers? At 2,5Ax250V=675w
    Slik at en 12V bilsikring som tilsvarer må være ca 50A?


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.681
    Antall liker
    2.904
    Sted
    Narvik
    Torget vurderinger
    3
    Nei. Du må ha en sikring med korrekt strømtrekk og spenning. De har 2,5A 230V glassrørsikring på Feiltema. 20kr for 5 stk.

    Johan-Kr


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Ja, jeg så det, men har litt flatsikringer liggende.

    Så det blir feil altså?


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Ikke for at jeg ikke har råd til sikringer til 20kr:p men jeg kjeder meg :D


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.681
    Antall liker
    2.904
    Sted
    Narvik
    Torget vurderinger
    3
    Det er strømmen som tar sikringa, så bruk ei på 2.5A.

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.681
    Antall liker
    2.904
    Sted
    Narvik
    Torget vurderinger
    3
    De funker greit, de. Jeg kjøpte sikringsholder for panelmontasje hos Clasern.

    Johan-Kr


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1

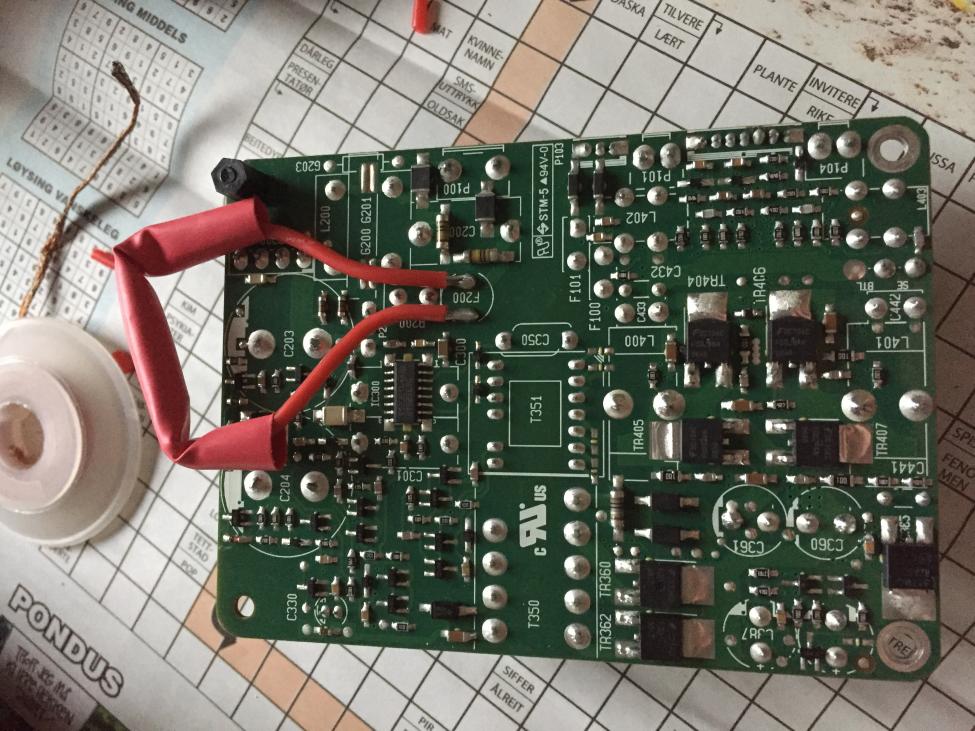

    Fant en 2A/250V glassikring, den duger vel til å teste så snart jentungen er ferdig å se film der nede:)



    E.H.

    Overivrig entusiast
    Ble medlem
    04.07.2013
    Innlegg
    671
    Antall liker
    311
    Det var jo fint at det kunne fikses noenlunde enkelt denne gang :)


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Ja, veldig godt fornøyd med det, og en takk til Fenalaar som foreslo å sette inn sikring på ledningen, selv om det er ganske åpenbart tenkte jeg ikke på det selv.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    1.933
    Antall liker
    1.086
    Sted
    haugesund
    Torget vurderinger
    13
    Litt flaks må en jo ha,regnet nesten med at kortet var ferdig...


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Hadde trodd det var mer som var gåent ja, men det er jo fortsatt to kort som ikke er testet...


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Jeg har selvsagt flere ting på gang for tiden, men øverst på HiFi-lista etter forsterkeren er ett par treveis høyttalere for en kompis.
    Konseptet er noenlunde definert og det vi vet er at driverene blir Fountek NEO CD3 bånddiskant og Seas ER18RNX mellomtone, da jeg hadde begge liggende, og 2x SBacoustics SB23 basser som Dynabel har på tilbud, og at det skal deles aktivt.
    Jeg har laget denne skissen som jeg tror skal være godt gjennomtenkt, men kunnskapen er jo noe begrenset, så det hadde vært fint med tilbakemeldinger:



    Tanken er å ha alt i lukkede kasser, og løfte bassen med en Linkwitz transform, bassene får da 70liter, og mellomtonen 7liter, mye av konseptet er ublygt stjålet fra Fenalaar :D

    Bassene er spredt maksimalt for å minimere tak/gulv kanselleringer, jeg foreslo å sette en bass øverst, men "kunden" ville ha mellomtone på topp.
    Høyttalerene skal brukes i en stue brukt til musikk (vinyl) og tv, kino skal bygges senere, så disse skal klare seg helt på egenhånd.

    Forsterkere blir 2 Parasound blokker, som jeg innbiller meg heter A27, de er iallefall noen og 200W i hver kanal, til bass og mid, samt en av mine gamle Hypex UCD34 til diskant.

    Deling er jeg usikker på enda, tenker enten en 2X4 pr kanal, eller Hypex DLCP i samme kabinett som forsterkeren til diskantene, men jeg er på ett budsjett, så kan ikke ta helt av...


    Vedlegg

    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Siden ingen har kommentert regner jeg med at jeg har kommet opp med tidenes ht design absolutt uten feil eller mangler?


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.681
    Antall liker
    2.904
    Sted
    Narvik
    Torget vurderinger
    3
    Hvorfor ikke stjele mere fra meg, og så gå på en OpenDRC DA 8 som dsp?

    Trenger du analog, så kan du sette inn en AN-FP med litt modding.

    Evnt ville jeg gått for en DLCP.

    Jeg tenker at DLCP har bedre kvalitet på analogdel og DAC, mens MiniDSP er bedre på programvarebiten.

    Johan-Kr


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Den blir muligens litt dyr, og jeg vet ikke om forforsterkeren som skal brukes har digital ut, men jeg har jo sett på den.

    Hva skiller egentlig opendrc fra de "vanlige" Minidsp?


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.681
    Antall liker
    2.904
    Sted
    Narvik
    Torget vurderinger
    3
    OpenDRC DA8 har som standard 1 stereo SPDIF coax inn og 8 analog ut. Den støtter FIR med 9600 taps, og max 2048 taps pr kanal. Den har I2S input, så en kan sette på en AN-FP for å få en stereo analog inn. Om du har hovedsakelig en digital kilde (og evnt en analog kilde i tillegg), så bruker du DA8 direkte som preamp.

    En DA8 er da rimeligere enn to 2x4HD.

    Johan-Kr


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.932
    Antall liker
    811
    Sted
    Stord
    Torget vurderinger
    1
    Billigere en hd ja.

    Lurte på to vanlige 2x4, men ser jo nå at de også har ett 2x8 kort som hadde gjort jobben. Mye ryddigere å ha alt i en boks uansett. Men hvis en kan få analog inn i tillegg så er det jo atraktivt. Han har platespiller, bluray, tuner og tv, men alt det digitale går gjennom en ekstern dac som også skal ha digital ut.

    Men tolker deg dit at lydkvaliteten blir best med en Opendrc hvis en kun tenker Minidsp?
