DDDAC 1794 NOS DAC

[Nightpuma]

De Schinko som sælges nu om dage, er slet ikke som i gamle dage. I en pre jeg fik tilbage, i en ny handel med Christian Belling, skiftede jeg utgangs modstandene til Schinko, i onsdags dagen før jeg tog den til klubben i torsdags. Årsagen var at han synes den var en smule kedelig. Schinko er faktiskt temmelig spidse er min erfaring og jeg har ikke brugt dem i mange år. Preen gjorde stor succes i forgår.

Tak for innspill Drossel. Jeg tror det er reclockeren der klokker i det i dette tilfellet.



[LMC]

KALI gjorde ikke noe feil hos meg, men jeg hadde allerede erstattet WAVI Io med en barebone pc og direkte I2s ut...lan kobling mot musikkserver
nå får jeg faen ikke FoFiPo til å plukke inn signalet fra ODROID C1+

Sikkert forskjell på SBC ->KALI og waveio->KALI.
Håper du ikke må knote for lenge for å få de til å snakke sammen da.

sendte PM på DIYAUDIO til Ian Canada i Toronto og ba om bekreftelse på pin 40 plasseringen på GPIO konnektoren på FifiPo
eneste mulige feilkilden jeg finner....
men jeg gi meg ikke på tørre møkka...



[musicman]

Odroid 5v til pin 4 på Ian’s J1, og gnd til pin 6. Fra hofta, i beste mening.



[musicman]

Kanskje det galvaniske skillet på Ian’s fifo ligger mellom J1og J7, og at en dermed må ha 5v og gnd fra Odroid til J1 ? Mulig jeg er på bærtur , men kanskje det er noe i dette ?



[LMC]

men FifoPi lyser opp på power on led.....så du mener at inngangen på FifoPi ikke får strøm?



[musicman]

Da får den tydeligvis strøm,,,merkelige greier.



[LMC]

har spurt på diyaudio....
https://www.diyaudio.com/forums/pc-...oodies-impressions-tweaks-mods-hints-112.html



[musicman]

Har ett forslag igjen Leif. Regner med at du ikke har kobla 5v og gnd fra i2s utg på Odroid (pin 1 og 3). Hvis du prøver dette inn på J1 sin pin 4 (5v) og pin 6 (gnd) så kanskje du får lyd. Når jeg hadde Odroid så gjorde jeg dette. Min Odroid hadde også eget power.



[LMC]

tok du psu ut fra ODROID I2S header J7 og inn til KALI ?.....men da fikk KALI strøm fra ODROID? og hadde ikke eget psu?



[musicman]

Hadde ikke Kali da, direkte til dddac



[LMC]

hvorfor skulle ODROID psu kobles til DDDAC?



[musicman]

Mulig det var kjøtt på flesk og det hadde blitt lyd uten å koble 5v og gnd fra Odroid i2s, men det funka gull og tenkte ikke mer over den saken da.



[VegardW]

Har loddet main board og 2 dddac board venter på en ladning shunt regulatorer fra Tent.
Får ta meg sammen og ha resten klart til de kommer. Fint at du tråkker koplingsløypa imellomtiden
Leif



[musicman]

Her er pin nr 1 fra høyre mot venstre, slik audio-creative har kobla fra Ian’s fifo 40 pin header og til dddac main board. Litt i tvil om hvilken pin den røde sitter på, men tror det er pin 30, som er gnd. De tre andre stemmer ihvertfall.



[musicman]

Leif, måtte du bestille adaptere separat til accu klokkene, eller følger de med fifo ?



[musicman]

Sitter klar til å trykke på «kjøp» knappen



[VegardW]

De er onboard



[LMC]

ja har koblet slik til DDDAC, men ODROID er koblet til J1 på undersiden .......hmmmm kanskje jeg må tenke speilvendt?
hadde jo trodd pinne 40 oppå J2 blir møtt av pinne 40 rett under på J1 og ikke den speilvendte raden.....

skal ohme forbindelsen fra pinne 40 på J1 til J2....

trenger ikke adaptere , de er dropin replacement



[Nightpuma]

Her er pin nr 1 fra høyre mot venstre, slik audio-creative har kobla fra Ian’s fifo 40 pin header og til dddac main board. Litt i tvil om hvilken pin den røde sitter på, men tror det er pin 30, som er gnd. De tre andre stemmer ihvertfall.

Sitter ikke rød på 32?



[LMC]

jo, og 32 er ikke engang nevnt i listen...



[LMC]

btw så sendte jeg mail til Audiophonics support vedlagt manualen til ODROID C1+ og forklarte problemstillingen
Ian Canada svarte meg før jeg kjøpte FifoPi at om ODROID hadde GPIO med I2S signal ut skulle det virke og regner med at J7 oppfyller det kravet?!



[musicman]

Spørs om en bare skal fleske til med en msb og bli ferdig med heile dac skiten



[LMC]

da gadd jeg ikke vente på Audiophonics support og kjøpte med en Raspberry Pi 3B så bare kliner jeg Fifopi piggyback på toppen...handlet på Dustin kl 13 og den er allerede shippet...



[musicman]

He he ,,bombe...



[knudsen250190]

Etter litt leting etter ny dac, kom jeg over denne tråden. Fristet litt med tanke på de gode tilbakemeldingene.

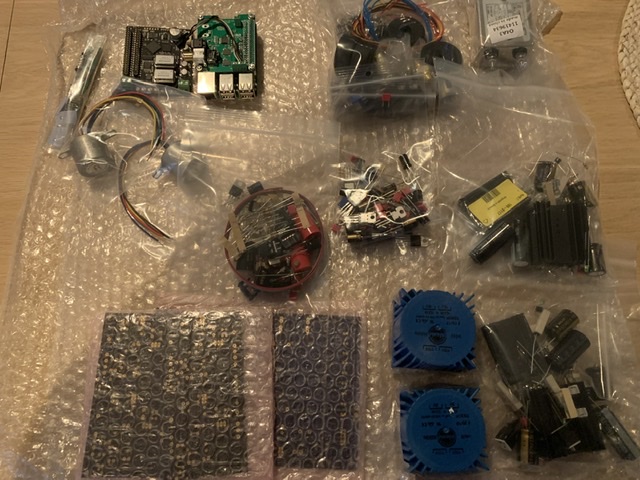

Så da er det vell bare å begynne å montere sammen. Bestilte et komplett kit. Blir spennende å få prøve ut!



[Nightpuma]

Etter litt leting etter ny dac, kom jeg over denne tråden. Fristet litt med tanke på de gode tilbakemeldingene.
Så da er det vell bare å begynne å montere sammen. Bestilte et komplett kit. Blir spennende å få prøve ut! Vis vedlegget 562211

Så er det bare å glede seg. Gøy å bygge og deilig å lytte til
Lykke til.



[LMC]

grattis og velkommen i klubben...min er slaktet og venter på ny barebonepc og at junior loader opp micro-sd kortet

ta deg god tid...feilsøking tar lenger tid....



[LMC]

endelig fikk Posten raua i gir og min Raspberry Pi3 B ligger klar på posten...



[musicman]

Steike....blir en kjekk helg her i heimen. Glowing lights, aldri feil å se når en powrer opp.
Noen som tipper hva som er kommet på plass i dddac ?



[musicman]

Nettopp hatt ett par timers lytteøkt, og dette lover bra. Mye likt Kali, men etter noen dager så har vel Ian’s fifo ultimate reclocker fått satt seg og da vil det vise seg hvor bra den er.



[musicman]

Stacket oppå waveio.



[VegardW]

i går sendte tentlabs 8 shuntregulatorer til de nye dddac boardene mine. Jeg kommer til å rigge et lc -sslv 1.3 psu.På mainboard er lf 50 og lf 33 erstattet av ldo regulatorer fra www.ldovr.com. så skal jeg bruke raspberry pi 3B ogfifopi reclocker. Men jeg har ikke funnet en lettfattelig oversikt over kablingen. Noen som har ?



[musicman]

Vegard, de nye dac korta har vel tent originalt, eller er det på digitalsiden du tenker på ?
Hva er det med kablingen som er usikkert ? Mellom fifo og dac eller ?



[VegardW]

Vegard, de nye dac korta har vel tent originalt, eller er det på digitalsiden du tenker på ?
Hva er det med kablingen som er usikkert ? Mellom fifo og dac eller ?

På dac kortene er det to lf33 som kan erstattes med feks Tentlabs shuntregulatorer.
Uklart koblingene mainboard/ berrystreamer/fifopi



[Drossel]

Jeg tror på basis af hvad jeg tidligere har lavet at der ikke skal bruges shunt til digitaldelen.



[musicman]

Vegard, de nye dac korta har vel tent originalt, eller er det på digitalsiden du tenker på ?
Hva er det med kablingen som er usikkert ? Mellom fifo og dac eller ?

På dac kortene er det to lf33 som kan erstattes med feks Tentlabs shuntregulatorer.
Uklart koblingene mainboard/ berrystreamer/fifopi

Ok, jeg bruker regulatorene fra Ldovr på digitalsiden. Mener det ikke ble noe bedre kontra de origiale, men kanskje shunt regs er tingen ?

Nå har ikke jeg berry-streamer, men den skal inn på de samme pinnene på J1 som pinnene på J7 fra fifo til i2s-dddac.
Pin 12, 35 og 40. Gnd kan du velge hvilket som helst av de mange. F,eks 6 eller 39.

Du kan powre fifo via J5 header eller pin 2,4 på J7, (har forbindelse internt). Inntil videre så powrer jeg fifo fra 5v i2s utg på mainboard til pin 2 på J7. Berrystreamer bruker vel egen psu, og da er det bare de tre i2s ledningene til bclk, lrck og data som skal kobles inn på J1 fifo. Disse kobles identisk på J7 og til i2s dddac. Pin 1 begynner fra den siden J5/ J3 står. Kanskje du ser dette på bildene jeg la ut.

Har hatt noen timer nå med fifo /Accusilicon, og det er ikke antydning til lyttetretthet foreløpig. Det er klart bedre enn det Kali var.
Mulig det kan bli enda bedre med dedikert psu til fifo, nå er det en LT 3045 som gjør jobben via i2s mainboard.



[VegardW]

Tusen takk!



[musicman]

Vegard, kom til å tenke på en ting. Hvis du ikke får lyd med bare de 3 i2s ledningene fra berry til J1, så må du koble deg inn på pin 2 eller 4 på J1 med 5v fra berrystreamer’n. (Hvis den har 5v utg da) hvis ikke må du til med en annen løsning der du kobler deg inn på J3 med 5v. Da får du spenning på J1. J1 og J7 er isolert fra hverandre på strømsiden.

Jeg endte opp med 5v inn på J3 da min waveio ikke har spenning på i2s isolerte side.



[VegardW]

Shuntregulatorene fra Tent er de som er markert som « optional» på dddac kortene. 2 På hvert kort
Jeg skal gjøre alt annet klart slik at det går raskt å gjøre dette ferdig når posten får somlet seg til å levere...
Håper at det dukker opp før jul, men er neimen ikke sikker.
Tilbakemelding kommer etterhvert. Tusen takk så langt!



[LMC]

V du skal vel kjøre som meg Fifopi stackes piggyback oppå Raspberry Pi3B med at Fifopi J1 GPIO rekke bare tres ned på tilsvarende på Raspberrykortet
eneste du trenger å kable er I2S ut fra J7 på Fifopi til I2S inn på DDDAC samt powersupply
jeg kjører 5v separat Raspberry supply via power header på Fifopi og og eget Fifopi power på andre powertilkoblingen
noe har trolig skjedd med mitt kort da jeg køddet med Odroid så nå bestilte jeg et nytt fra Audiophonics
