EQ-punktene blir nok ikke så langt unna, men jeg har gjort noen endringer, og lagt inn noe eq litt lenger ned også. Mistet kontrollen over hvilket plott som inneholderHei!
Vi tar en ting av gangen. Glem fase inntil videre.

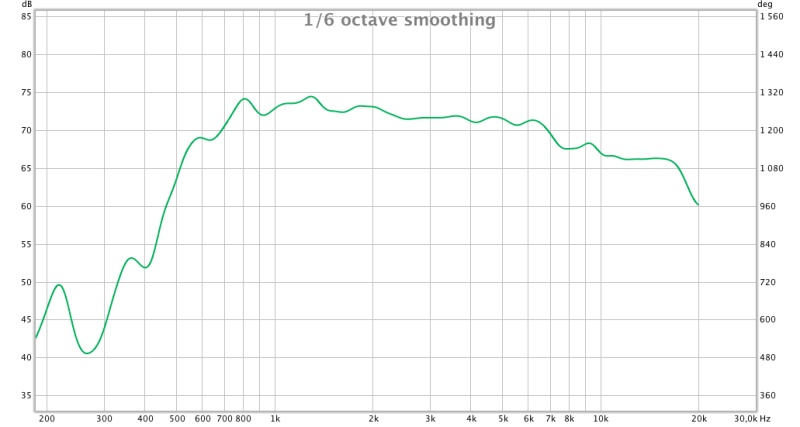

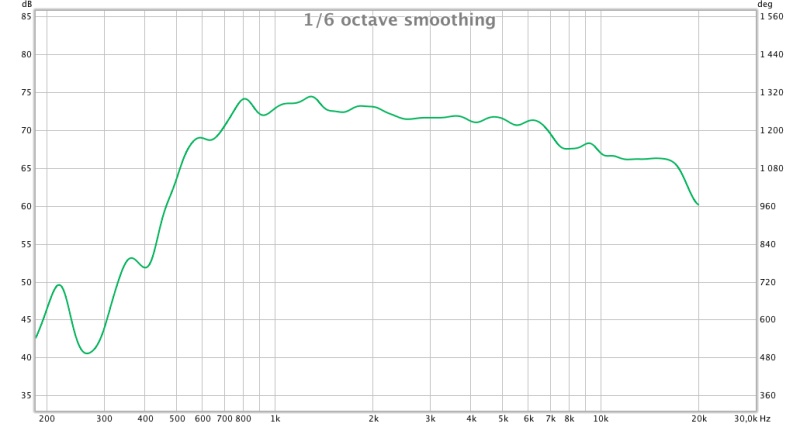

Se om du klarer justere inn målebildet ditt så du får noe som ligner på denne av 2360.
Vis vedlegget 497879
Det er en tidligere måling av 2360 med 2446 aquas her hos meg, men ikke helt samme innstillinger.
Ha mic i lytteposisjon, pek den beint frem.
Mål kun et horn av gangen.
Bruk 1/6 smoothing
"dine" punkter, så jeg legger bare ved de par siste jeg målte etter EQ. Noe bedre enn før, men fortsatt stuper responsen mye et stykke opp i frekvens. Ble verre med kalibreringsfila for mic pekende rett fram, se svart kurve. Dette er med High Shelf filter 6dB også. Kunne ha økt volumet i bassen litt. Har lagt inn noen eq-punkter i bassen også, spesielt for å dra ned peaken rundt 34Hz. Gikk opp til 750Hz deling, fortsatt 24dB flanker.
Beklager sent svar, travle dager..
Du har skjønt dette med EQ og kan prøve litt selv. Mine innspill var bare for å komme i gang.
Prøv å gå ned til 10dB mellom strekene til venstre, gjør det litt enklere å se når en driver med litt grovjustering.
På siste måling ser det ut som du dempe hornet 5-7dB i forhold til bass.
Kan du ta en måling av bass? Høyre og venstre og begge med 10dB mellom strekene.
Satte bassene på høykant før jeg så svaret ditt, men det ble ikke så store endringen. Større variasjoner på den venstre enn den høyre høyttaleren.Beklager sent svar, travle dager..
Du har skjønt dette med EQ og kan prøve litt selv. Mine innspill var bare for å komme i gang.
Prøv å gå ned til 10dB mellom strekene til venstre, gjør det litt enklere å se når en driver med litt grovjustering.
På siste måling ser det ut som du dempe hornet 5-7dB i forhold til bass.
Kan du ta en måling av bass? Høyre og venstre og begge med 10dB mellom strekene.
Bare bassene uten eq

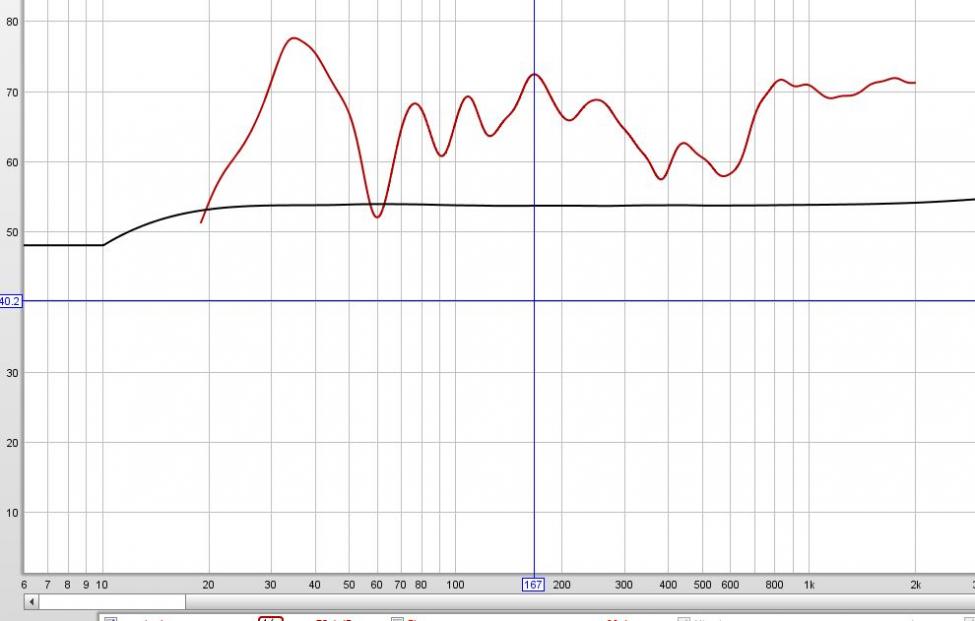

Venstre:
Høyre:
Total begge høytt. med eq:
Hei Cyber
Kult prosjekt. Ikke mye som slår 2360 på koolfaktor.
Jeg har noen godsaker til deg fra Islands dype skoger liggende her på St. Hans haugen.
Er tilgjengelig i ca. to uker før jeg drar på ferie og regner med at du kan tenke deg å komme og hente.
Si i fra i litt god tid og se til å ha litt god tid, da kan vi få til en liten lytt på min lille rigg.
Da kan du også få snuse litt på Audiolens.
H
Høres veldig bra ut Reiser bort selv ei ukes tid fra tirsdag, men har mulighet førstkommende lørdag - mandag, om det passer?
Nå bare kaster jeg ut en tanke... står venstre bass ca 1,4 meter ut fra venstre vegg? Tenker da på driveren, ikke sideveggen på baffelen.
Det kan hende det allerede er nevt, men det kan se ut som ett fase-"problem" med den dippen ved 60Hz. Hvis så, så kan det ikke løses med dsp, er kun plassering som kan løse dette (eller drastiske akustiske tiltak, men hvor mye, og hvilke, er det andre som må svare på)

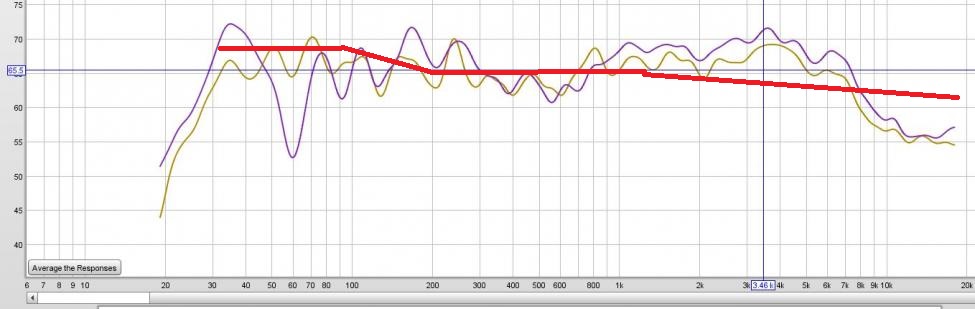

Jeg la inn en "house curve" med omtrent din røde kurve. Fikk veldig god "predicted" respons for begge horna, og brukbar for høyre bass. Ikke fullt så bra for venstre. Det er kraftig romnode ved 34Hz, og den ser jeg på alle bassplot fra venstre bass. Fullt lyttbar!
Målt respons høyre høytt:
Har ikke prøvd å legge på EQ på inngangen. Evt kan jeg legge targetkurven enda litt lenger ned.
Det stemmer! Litt i overkant av 1,4m. Hmm.. fant også ut at det er en romnode på 34Hz.Interessant. Verdt å undersøke nærmere, selv om jeg kanskje skal inn i annet rom etterhvert. Får ta meg en tur på loftet og hente et par ruller med glava og se om det har noen virkning på dippen.
Nå bare kaster jeg ut en tanke... står venstre bass ca 1,4 meter ut fra venstre vegg? Tenker da på driveren, ikke sideveggen på baffelen.
Det kan hende det allerede er nevt, men det kan se ut som ett fase-"problem" med den dippen ved 60Hz. Hvis så, så kan det ikke løses med dsp, er kun plassering som kan løse dette (eller drastiske akustiske tiltak, men hvor mye, og hvilke, er det andre som må svare på)
Verdt å undersøke nærmere for å lære
Du finner litt info her Speaker Placement 101: How to Fight Boundary Interference, når du har lest dette så ser du hvor jeg fikk 1,4m fra. Var ikke en bankers, men erfaringsbasert gjetting
Når det kommer til pakka med glava, så er det jo bare å prøve. Når det kommer til akustiske tiltak generelt så kan du jo ta kontakt med thohaug eller trompetn her på sentralen. Begge svært hyggelige folk som deler, slik jeg har oppfattet de i hvert fall
Takker!Verdt å undersøke nærmere for å lære
Du finner litt info her Speaker Placement 101: How to Fight Boundary Interference, når du har lest dette så ser du hvor jeg fikk 1,4m fra. Var ikke en bankers, men erfaringsbasert gjetting
Når det kommer til pakka med glava, så er det jo bare å prøve. Når det kommer til akustiske tiltak generelt så kan du jo ta kontakt med thohaug eller trompetn her på sentralen. Begge svært hyggelige folk som deler, slik jeg har oppfattet de i hvert fall
Regnet med at det var 1/4 bølgelengde til veggen du mente. Flyttet høyttaleren ca 10cm nærmere veggen, og dipen ble noe mindre. For liten frekvensforskjell til at det ble synlig på måling. Uansett nyttige tips i " Speaker Placement 101: How to Fight Boundary Interference" å ta med seg.
Takk for prøvelytting, Audiolense innføring, og tilogmed formiddagsmat i dag Veldig inspirerende, men jeg ser/hører jo også at det er en vei som skal gås med mitt eget oppsett..Spesielt Yamina på vinyl syntes jeg låt veldig bra. Måtte prøve litt i kveld her (fra Spotify), og det låter ikke så verst, men ganske blasst i forhold. Må få litt fortgang i forsterkerbygginga, og få på plass diskanthorna.
Skal se om jeg får prøvd i morra kveld. Det låter uansett mye bedre når "house curve" kom på plass. Bruker fortsatt den røde som du la ut i går. Føler at jeg ville hatt litt mere nivå i mellomtonen, men der henger jo også responsen under target-kurven, av en eller annen grunn.
Takk for besøket
Altid hyggelig å treffe andre entusiaster. Tror du vil merke en positiv effekt av å implemetere disakntene, de gjør en god jobb samen med 2360.
Hyggelig at du likte noe av det du hørte og håper at du fikke noen nytte av all praten. Du vil garantert få mer liv i Yamina med litt jobbing.
H

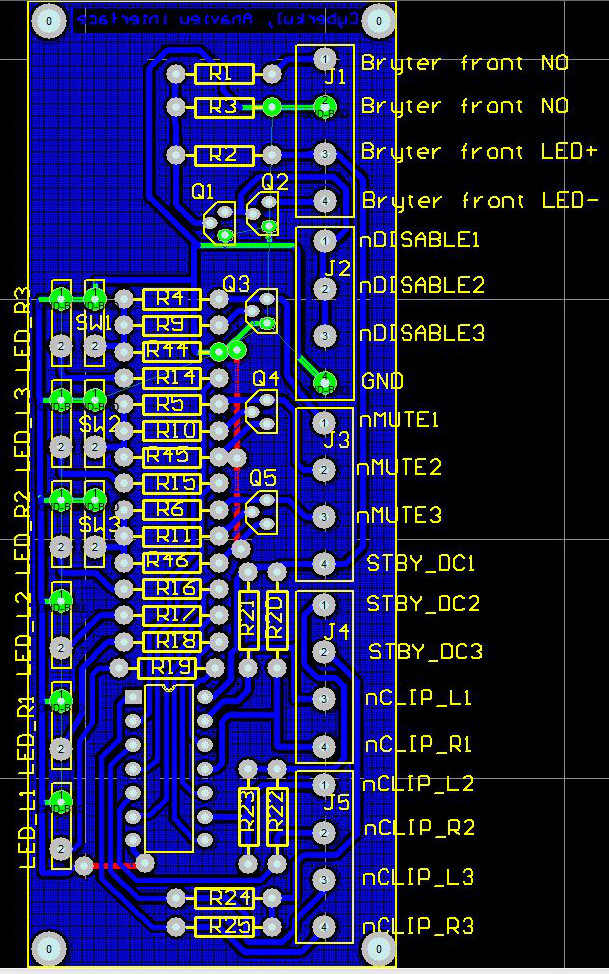

Fikk tegnet ferdig kretskortet som skal være et interface mot Anaview-modulene i ettermiddag. Har tatt med nMUTE, nDISABLE og nCLIP_L og R, dessuten driver for LED i bryteren på fronten. Tar ikke med nProtect og nOTP, tror jeg. Kunne ha brukt SMD-komponenter for å spare plass, men uansett blir det en lang rekke med skruterminaler. Dimensjonert for tre moduler, har bare to nå, men i tilfelle det blir lite effekt på 2360-horna vil jeg ha mulighet for å sette inn en til og brokoble.
22xJ
Gjest
Hvor mye effekt skal du ha på 2360/2446? (sorry for ikke og ha fulgt med i timen, om det alt er sagt).
Skrudd og lodda sammen forsterkerne de siste dagene. Har også skrudd og lodda 8 stk høyttaler og signalkabler, og prøvespilt litt i ettermiddag. Lovende! Det spiller mye bedre enn med den lille Marantz hjemmekinoreceiveren jeg har brukt til nå. Noe sus hører jeg som ventet fra 2360 horna. Andre som bruker MiniDSP 4x10HD har vel sagt det samme. Hørbart i lytteposisjon, men ikke plagsomt. Har ikke laget kretskortet som skal kobles til forsterkermodulene enda. Fant ut at STBY_DC spenningen fra modulene varierer en del, og for mye til å kobles direkte til Scmitt-inverteren som jeg tenker å bruke som LED-driver for klipping-indikatoren. Så jeg må gjøre plass for en spenningsregulator på kortet. Har funnet en som jeg tror skal egne seg.

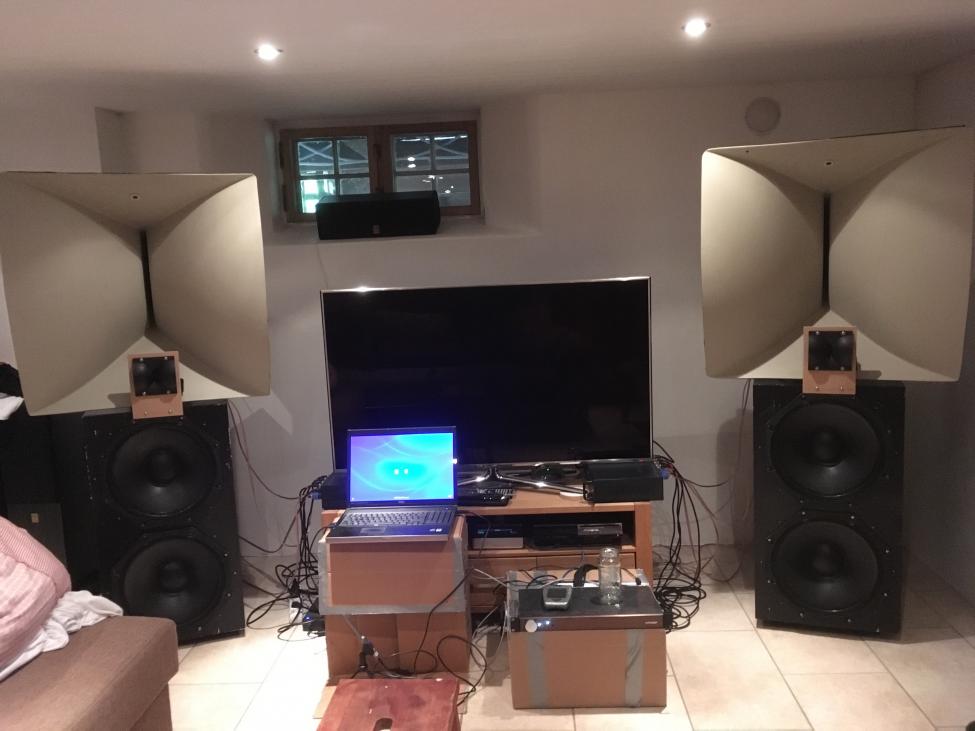

Har løftet horna, og bikket dem litt nedover i forkant. Sweetspot kom nå ned i riktigere høyde.
Har nå koblet bassene i hver kasse til hver sin forsterkerutgang, så nå blir det 4-veis når jeg får montert diskantene. Skal se om jeg får laget en enkel montering for diskantene i morra, og kjørt noen nye målinger. Ble bare sittende å spille musikk i ettermiddag. Et godt tegn?
Sist redigert:
Godt jobba!
Du demper sikkert hornet i forhold til bassene.

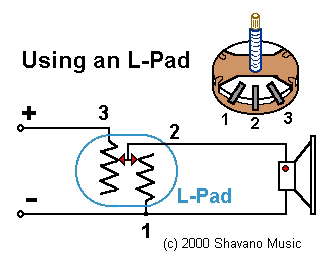

Kan montere inn L-Pad for å dempe istedenfor i DSP, da vil du dempe ned støy.

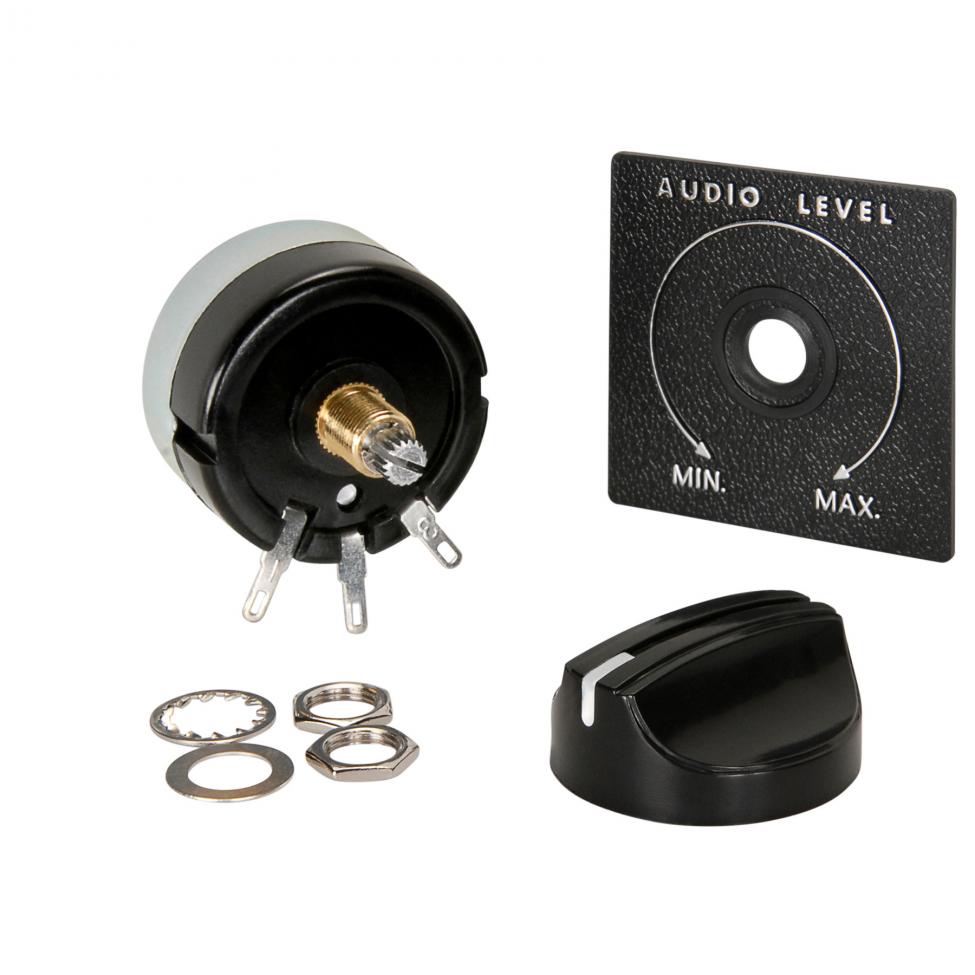

Jeg bruker et par slike, du finner de på ebay, funker helt ok.
Jo, trenger en del dempning. Fikk montert diskantene, og det spiller veldig engasjerende, i mangel av en bedre beskrivelse. Tror jeg skjønner «growl» nå! Men jeg har litt problem med å velge target nå. Jeg bør vel dempe mellomtone og diskant før jeg måler? Hvis jeg velger en passende target for bassen, blir både mellomtone og diskant liggende mange dB over target kurven. Får visst ikke lagt inn bilder via telefonen?
Denne er vel for ubalansert tilkobling? Kanskje jeg prøver med motstander loddet mellom pinnene i XLR-konnektorene. Blir vel en sk U-pad for balansert tilkobling.Godt jobba!
Du demper sikkert hornet i forhold til bassene.
Kan montere inn L-Pad for å dempe istedenfor i DSP, da vil du dempe ned støy.
Jeg bruker et par slike, du finner de på ebay, funker helt ok.
Vis vedlegget 500415
Ja, dette går vel greit effektmessig på mellomtone/diskant.
Slik festet jeg diskantene. Minste motstands vei.. Men jeg vil ikke løfte 2360 horna så høyt at diskantene kan stå imellom. Vet ikke hvor mye det har å si om diskantene står inni 2360 horna?
Slik ser målingene ut nå for alle elementer, uten eq og xo:
Jeg har ikke dempet noe med motstander foreløpig, men la inn tre PK filter for 2360, og to for diskanten for å dempe og rette ut. Da fikk jeg ganske bra kurver synes jeg (med xo og eq):
Men jeg synes både mellomtone og diskant blir for avdempet. Synes lyden blir bedre med omtrent flat respons.
Slik L-pad går fint på mellomtone og diskant ja, ikke like lurt på bass.
Grattis med diskanter!
Har selv ikke funnet noe spesielt negativt med å plassere diskanten slik.
En overveiende fordel er minimal C/C avstand slik jeg ser det.
Ser bra ut de nederste målingene dine.
Det fine med diy og DSP er at det er relativt enkelt å voice etter egen smak.
Liker du flat kurve så spiller du med det. Går fint nå som du har diskantene på plass.
Selv liker jeg litt fall i toppen, smakssak

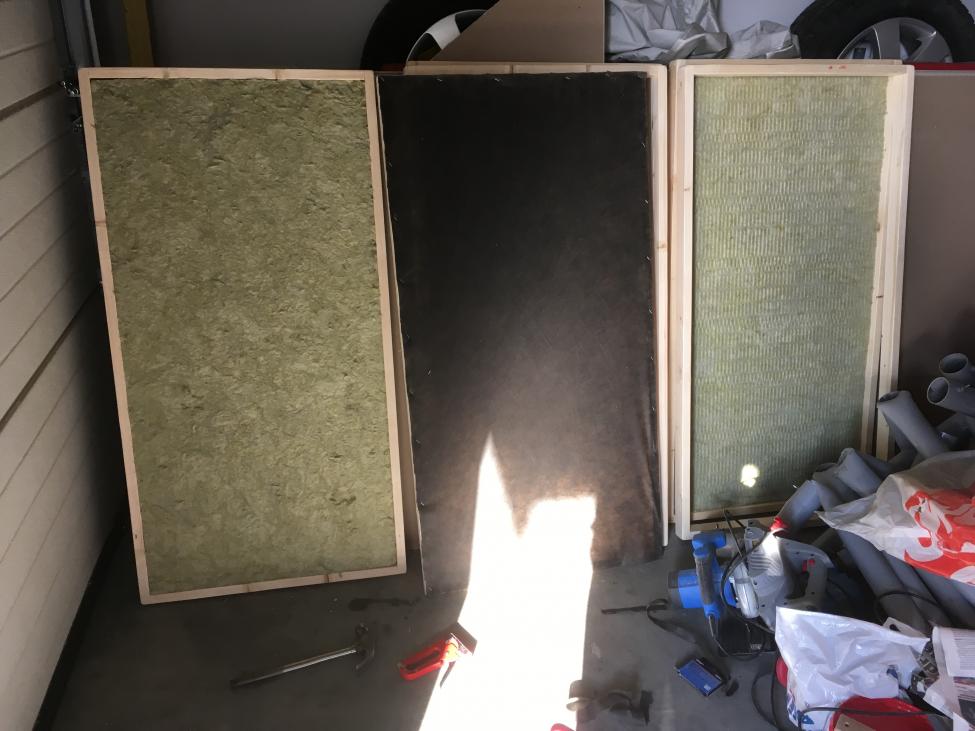

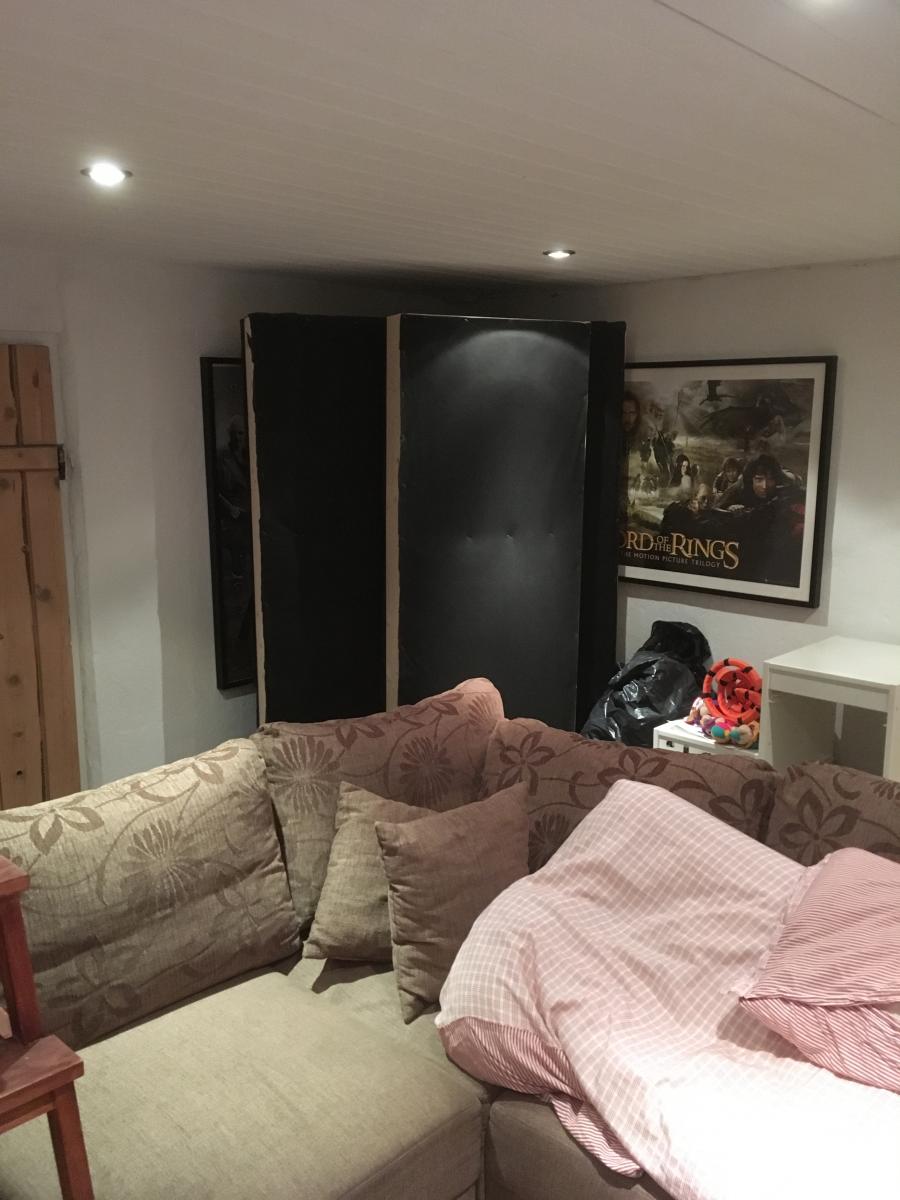

Tenkte jeg skulle eksperimentere litt med å dempe rommet. Slo sammen 4 rammer ca 180x60cm, 12cm dype, og fylte dem med glavarester jeg hadde liggende. Dekte dem med fiberduk fra Biltema. Tåler omtrent ingenting, men bra nok til å holde glavaen på plass en stund. Ingen høydare når det gjelder WAF, men det løpet er vel kjørt for lenge siden
Merket liten forskjell da jeg satte dem i første refleksjonspunktene på sidene. Synes sweetspot ble litt bredere, og jeg ser litt forskjell på utklingningstiden på vannfallet. Satte så alle tre rammene i ett av hjørnene:
Da ble faktisk dipen litt under 60Hz ca tre dB mindre.
Skal se om jeg prøver Ethan Winer sitt forslag med å spille av en fil på repeat, og kjøre RTA i REW, og forsøke å finne bedre punkter i rommet å dempe på. Skulle uansett hatt basfeller som egner seg for plassering i hjørnene. Fant over en pakke med Rockwool lydplater på loftet etter kinobygginga for 2-3 år siden. Mulig jeg lager noen rammer og henger opp i førsterefleksjonspunktene, samt kanskje på bakveggen. De er baree 30mm tykke, men kan evt legge to lag.
Jeg var litt for rask med å konstatere at forskjellen med og uten demperammene er liten. Etter å ha spilt litt merker jeg ganske stor forskjell. Litt vanskelig å si hva som er endret, men lyden er klarere og mere detaljert. I deler av frekvensområdet er RT60 redusert med 200ms. Etter å ha prøvd litt, og lest mange tråder om akustikk de siste dagene, er jeg overbevist om at jeg vil sette inn flere feller, både bass og resten av frekvensområdet. Skal tro hva Audiolense brukere gjør av akustikktiltak i rommene sine? Får spørre i AL-tråden..Tenkte jeg skulle eksperimentere litt med å dempe rommet. Slo sammen 4 rammer ca 180x60cm, 12cm dype, og fylte dem med glavarester jeg hadde liggende. Dekte dem med fiberduk fra Biltema. Tåler omtrent ingenting, men bra nok til å holde glavaen på plass en stund. Ingen høydare når det gjelder WAF, men det løpet er vel kjørt for lenge siden

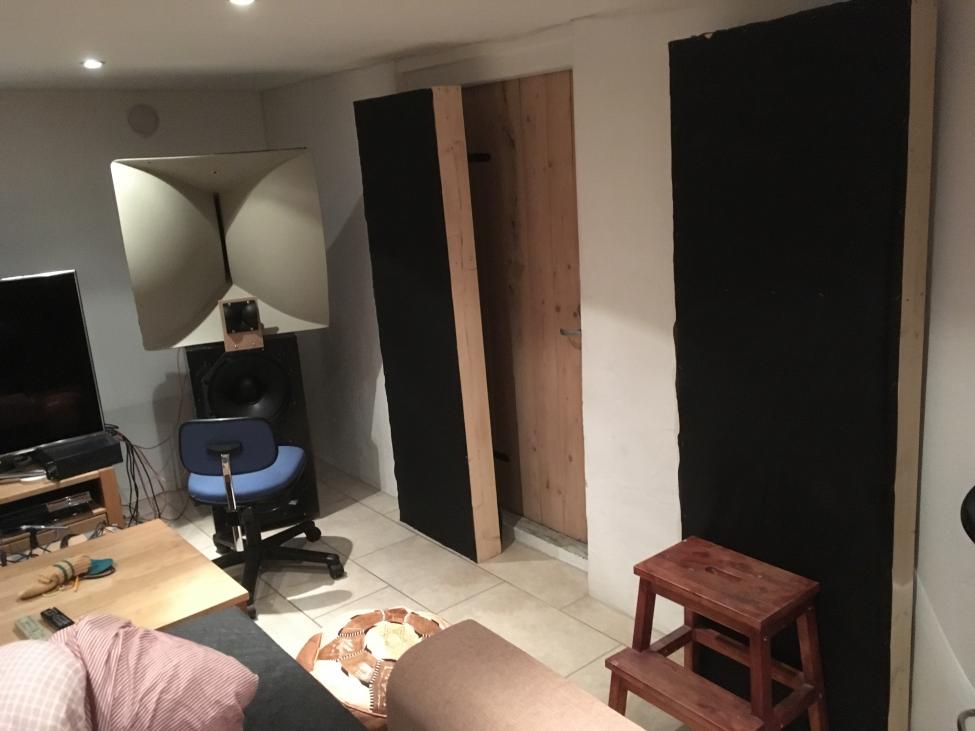

Vis vedlegget 501344

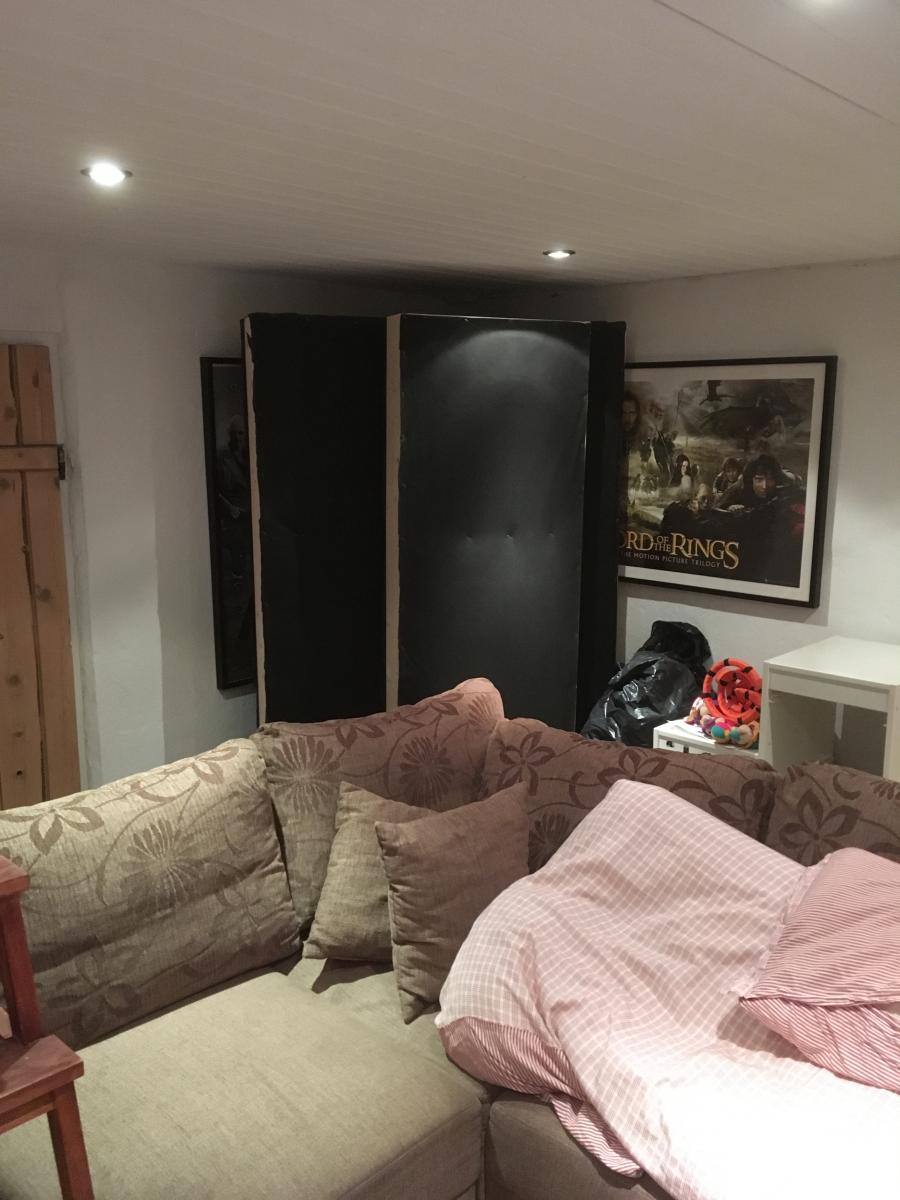

Merket liten forskjell da jeg satte dem i første refleksjonspunktene på sidene. Synes sweetspot ble litt bredere, og jeg ser litt forskjell på utklingningstiden på vannfallet. Satte så alle tre rammene i ett av hjørnene:
Vis vedlegget 501345

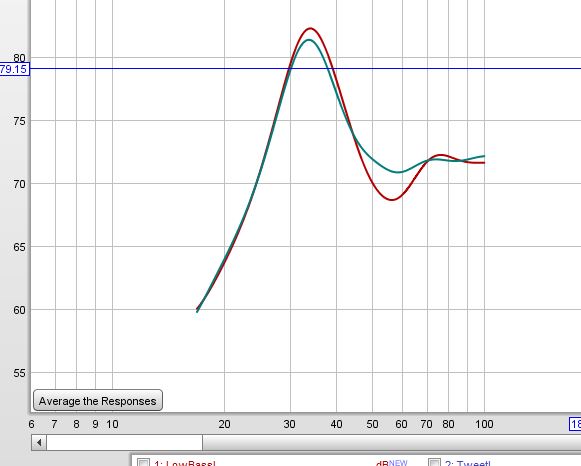

Da ble faktisk dipen litt under 60Hz ca tre dB mindre.
Vis vedlegget 501346
Skal se om jeg prøver Ethan Winer sitt forslag med å spille av en fil på repeat, og kjøre RTA i REW, og forsøke å finne bedre punkter i rommet å dempe på. Skulle uansett hatt basfeller som egner seg for plassering i hjørnene. Fant over en pakke med Rockwool lydplater på loftet etter kinobygginga for 2-3 år siden. Mulig jeg lager noen rammer og henger opp i førsterefleksjonspunktene, samt kanskje på bakveggen. De er baree 30mm tykke, men kan evt legge to lag.
The Shy og jeg bruker begge Audiolense og DIY, men der stopper likheten.
Han har nok sannsynligvis det best (merk; best, ikke mest) dempede lytterommet her på HFS.
Jeg bruker ingen akustiske tiltak, men så har nok også han mye bedre lyd enn det jeg har.
Takker! Jeg fant noen innlegg om dette i AL- tråden etterhvert også. Virker som om BX også vil anbefale tiltak, ihvertfall absorbsjon. Rommet mitt er såpass lite at jeg tror ikke det har så mye for seg med diffusjon. Ethan Winer anbefaler bredbånds bassfeller i små rom, så jeg prøver mest sannsynlig «Superchunks» i de to hjørnene der det er plass. Må kanskje prøve noe tunet i tillegg for en par av SBIR-dippene. Mener jeg leste noe om at det faktisk er mulig å gjøre noe med SBIR via eq også. Da må en vel i såfall gjøre noe med fasen på det reflekterte signalet.
Har laget 6 stk 120x60cm rammer som jeg har fylt med Rockwool
lydplater. 2 stk 30mm tykke som jeg har hengt i taket i førsterefleksjonspunktene,
og 4 stk 60mm som jeg har hengt på veggene. Trukket med burgunder
lydtransparent stoff, igjen rester etter kinobygging. Har også laget
to stk rammer for de bakre to hjørnene.
Disse skal fylles med litt mere fluffy isolasjon. og trekkes med Biltema
høyttalerstoff. Skal ta noen bilder når alt er på plass. Også
noen REW målinger før/etter.
Fikk endelig etset kretskortene til forsterkerne i dag. Må bestille noen deler
før jeg får gjort dem ferdige.
Plagdes med gammel fotoresist og
etsevæske, men kortene kan nå ihvertfall brukes.
Akustikktiltakene i rommet fungerer synes jeg. Kanskje ikke så ekstremt
vakkert, men men. Får rydde litt etterhvert ??????
Jeg har nå spilt noen timer uten å fikle noe mere, og jeg må si
at det spiller helt forskjellig fra det jeg har hatt tidligere. Stort sett bedre. Sweet spot
er smal, men til gjengjeld er det som spesielt vokal blir trøkt rett inn i øra.
veldig vanedannende! Det er sikkert en hel del uutnyttet potensiale i Minidspen
fortsatt, men jeg regner med å begynne å eksperimentere snart med eksternt
lydkort. Har også lyst til å bygge midtbass-horn. Om jeg hiver ut tv-benken kan jeg legge ned
de basskassene jeg har, og sette tv oppå.
Ikke så mye å rapportere. Har lagt inn JRiver Media Center for å komme litt videre med faselineære delefiltere, og generelt korrigering av fasefeil. Har ikke kommet så langt, da jeg sliter med at PCen henger totalt når jeg lager media-bibliotek med filer fra QNAP-NASen min. Virker med filer lokalt på PCen. Får forslag på JRiver forumet om at antivirus sannsynligvis er årsaken. Ting ble bedre da jeg avinstallerte Trend Micro antivirus i går, men PCen hang etter en stund likevel. Tenkte jeg skulle legge inn 32-bit versjon av JRiver i dag og se om det kan hjelpe. Ellers fikk jeg nok et RME interface i posten her om dagen, så nå teller samlingen Multiface, Fireface 800 og UFX. Det gjenstår bare å få prøvd noe av det..
Fryser med lokale filer også etter en stund, samme problem etter å ha fjernet 64bit og lagt inn 32bit-versjonen av JRiver, gr... Får prøve med Direct Sound driver, og innebygde lydkortet i laptopen. Nå bruker jeg JRiver WDM-driver og ASIO-driver for RME Multiface lydkortet. -
