Balansert mysterium.

[Drossel]

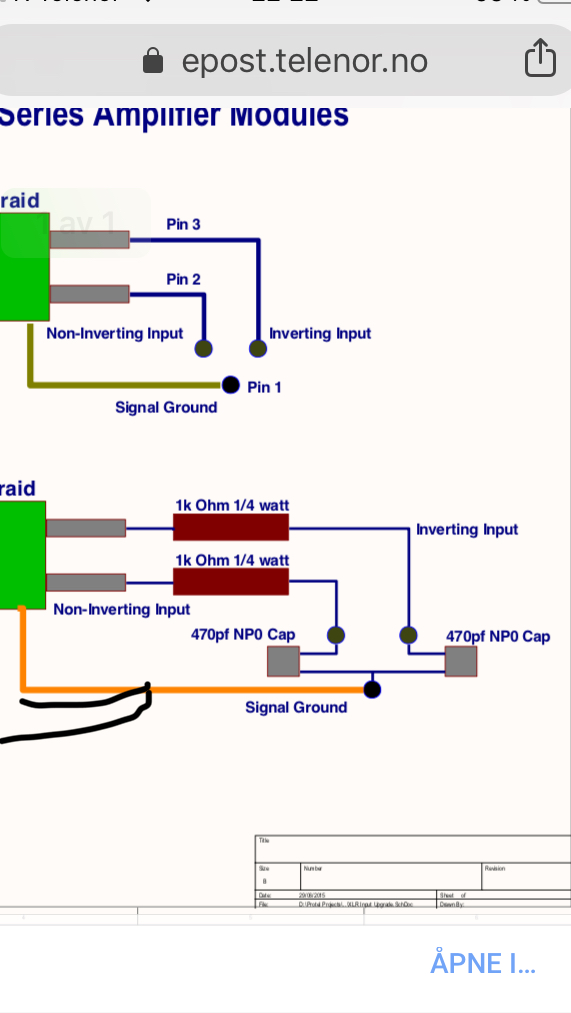

Forklarte mysteriet i en e-post til Holton og fikk dette skjemaet i svar:

Vis vedlegget 545694

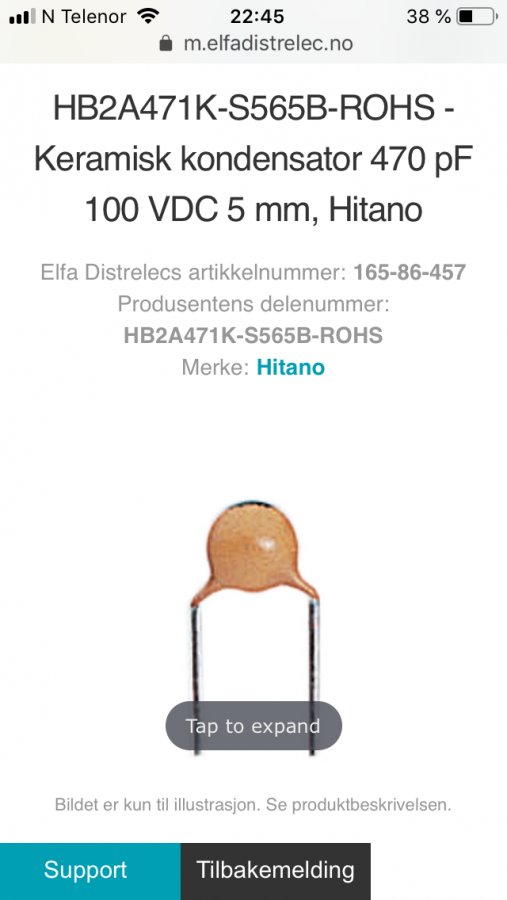

Motstander 1k har jeg, men så små keramiske kondiser fant jeg ikke.

Blir dette riktig ? :
Vis vedlegget 545697


Eller er det kanskje noen i Osloregionen som har noe liggende ... ������

Køp Nye Smd. På Digikey eller Mouser. I'm det hjælper vil tiden vise. Ellers afmonter det defekte modul og send det til Anthony for repetition.



[Drossel]

Forklarte mysteriet i en e-post til Holton og fikk dette skjemaet i svar:

Vis vedlegget 545694

Motstander 1k har jeg, men så små keramiske kondiser fant jeg ikke.

Blir dette riktig ? :
Vis vedlegget 545697


Eller er det kanskje noen i Osloregionen som har noe liggende ... ������

Du bør montere de rigtige smd komponenter.



[superhkm]

Legger ved hele skjemaet, slik jeg tolker dette er det ikke snakk om å erstatte smd, men å sette kondiser og motstand på inngangen..



[superhkm]

Men jeg vet ikke hva NPO betyr...



[Drossel]

Men jeg vet ikke hva NPO betyr...

Google is your friend. Jeg har ikke haft spor problemer med R2 Moduler.



[oen]

NPO

What is a NPO Ceramic Capacitor?



[Audiomix]

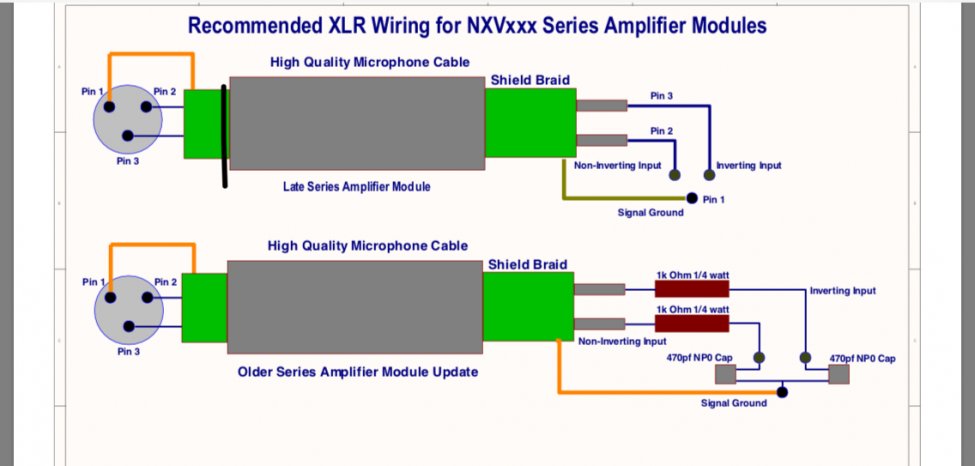

Legger ved hele skjemaet, slik jeg tolker dette er det ikke snakk om å erstatte smd, men å sette kondiser og motstand på inngangen..

Vis vedlegget 545721

Mulig det er smart å gjøre dette, men det vil ikke løse problemet ditt.
Siden du trolig har kjørt deg fast er jeg nesten fristet til å hjelpe deg.



[superhkm]

NPO

What is a NPO Ceramic Capacitor?

Takk, jeg kom dit jeg også, når jeg bare søkte riktig..



[Drossel]

Legger ved hele skjemaet, slik jeg tolker dette er det ikke snakk om å erstatte smd, men å sette kondiser og motstand på inngangen..

Vis vedlegget 545721

Mulig det er smart å gjøre dette, men det vil ikke løse problemet ditt.
Siden du trolig har kjørt deg fast er jeg nesten fristet til å hjelpe deg.

Afventer spændt



[superhkm]

Nå ser jeg noe underlig på dette skjemaet, er det feil , eller er jeg bare helt blank...

På venstre side er signalene fordelt på PIN 2 og PIN 3, på høyre side er disse byttet om... PIN 3 peker mot PIN 2 og omvendt ...



[Drossel]

Nå ser jeg noe underlig på dette skjemaet, er det feil , eller er jeg bare helt blank...

På venstre side er signalene fordelt på PIN 2 og PIN 3, på høyre side er disse byttet om... PIN 3 peker mot PIN 2 og omvendt ...

Det behøver du ikke bekymre dig om. Pin 3 er - ( inverterende) og 2 er + (Noninverterende) sådan skal det være i begge kanaler. 1,2 og 3 står der på XLR stikkene. 1 er gnd



[superhkm]

Som dere sier i pølseland, «det ved jeg da godt!»

Det jeg ikke vet er hvorfor Holton bytter side på 2 og 3 på skjemaet som om kabelen er rotert 180 grader om sin egen lengdeakse..



[Drossel]

Kanskje han var fuld da han tegnede? Pølseland? Der er mest elendige pølser i Danmark. Tror man skal til Tyskland for at få kvalitet.



[superhkm]

Oppdatering. Etter feilsøking hos Audiomix ( takk Hans ! ) ga vi opp hele kortet og jeg bestilte nytt.

Det tok riktignok litt tid før det dukka opp, og like lang tid før jeg kom i modus og fikk satt det på plass. Nå står begge blokkene og spiller balansert fra Bryston Pre så flettene flagrer. Er litt i audiosiget nå, så de dukker kanskje opp i en billedtråd tilogmed.
Jeg er jo mye hjemme for tida...



[Bolinder]

Som dere sier i pølseland, «det ved jeg da godt!»

Det jeg ikke vet er hvorfor Holton bytter side på 2 og 3 på skjemaet som om kabelen er rotert 180 grader om sin egen lengdeakse..

Grunnen til at pinne 2 og 3 er bytta kan vera at forsterkaren inverterer signalet.



[Bolinder]

NPO

What is a NPO Ceramic Capacitor?

"Vanlege" MLCC (Multi Layer Ceramic Capacitor) har stor variasjon i kapasitansen når spenninga over dei varierer, som vist i figuren, henta frå [1]. Dei er med andre ord ulineære, og fortener det snuskute ryktet dei har fått i ljomsamanheng. NP0-kondensatorar, derimot, har ikkje denne skavanken og kan fungera like bra som film-kondesatorar, i til dømes filtre. NN0-kondesatorar vert òg kalla C0G (C-zero-G).

Referanse
[1] Voltage coefficient of capacitors comparison & colutions, NIC Components Corp.
