1/2 ECC40 er en god kandidat, det første som slo meg var triodekoblet EF86 (µ=~35, Rp=~17k), rimelig lineare saker. EF86 er designet for audioformål, med tanke på støy både fra gløding og mekanisk.



[VegardW]

Også et godt forslag !
Mange takk.
tar utgangspunkt i disse to.
skal utarbeide et psu og en layout.
(godt det er fri et par dager nå...)



[VegardW]

i skjemaet for forsterkerkretsen står det en motstand fra katoden til 801a til jord. ca 40 v x 1,5A blir fryktelig mye varme...
kan jeg omgå dette ved å etablere en negativ forsyning til katoden på katodefølgeren. som også setter bias for 801a. eller er det noe jeg ikke har sett som gjør at det er en dårlig ide ?
Og hvilke krav skal jeg i tilfelle stille til denne forsyningen: stille og godt regulert ? men i hvilken grad ? og forslag tll løsning?
(litt ekstra skrapjern medfører dette men det bryr jeg meg ikke om.psuene får egne chassis og jeg har noe i tankene ut over lclc her som jeg håper å få skissert iløpet av helgen)



[BerntJ]

Så lenge du holder glødestrømmen i en egen krets går ikke denne gjennom katodemotstanden. VH. Bernt.



[VegardW]

Takk Bernt. Det hender jeg blingser
Her er en link til info vedr filamentbias:http://vinylsavor.blogspot.no/2012/03/filament-bias-part-1-concept.html
Så en skisse med strømforsyning(er) .
Etter lclc filteret til høyspenten har jeg plassert en rørbasert shunt regulator.Fordi jeg har lyst til å bygge en. Det er ikke så mye info om slike på nettet.Steve Bensch artikkel om regulator kretser var en av de få jeg fant :
Tube Based Voltage Regulators - Part 5

Jeg benytter et annet shunt rør :s11e12 http://www.mif.pg.gda.pl/homepages/frank/sheets/025/s/S11E12.pdf
(fordi jeg har noen , og dessuten er røret laget for dette)
Og fordi jeg måtte etablere en negativ forsyning , laget jeg like godt en neg gren til katodesiden av katodefølgeren.

Og dersom dette er en dårlig ide.Så hogg løs. Igrunnen er alle kritiske bemerkninger hjertelig velkommen.



[slowmotion]

Det er mulig det står noe brukbart her: audio-talk :: View topic - Valve Shunt Regulator Design Walk-Through



[VegardW]

Takk for linken slowmotion .
Jeg trenger noen custom jern. Og Kontaktet
www.monolithmagnetics.com
Forholdsvis ungt firma. Veldig serviceminded. Kjapp respons og det ser ut for at de leverer
Relativt raskt: såvidt jeg rekker å forberede chassis.
Mains ca 250 euro inkl Vat .Choke input chokes ca 75.



[VegardW]

topplater til forsterkerkretsen kom akkurat inn av døren



[VegardW]

noen bilder underveis : Kanskje bør trafo choke og kondensator lakkes i samme farge



[slowmotion]

topplater til forsterkerkretsen kom akkurat inn av døren

Mulig du har sagt det før, hvor fikk de de fra?



[VegardW]

Fra Schaeffer's Investment Research
(front panel express)
Chassis er en bøyg for meg om jeg skal gjøre de selv. En plate med de store hullene på plass gjør ting raskere og enklere. trerammen er fra vt4c.com



[slowmotion]

ok, takk!



[VegardW]

sorry trykk leif (det er noe dritt når dataen foreslår "en lurere" tekst:
her er den :
Home?- Schaeffer AG - Frontplatten, Front Panels, Faces Avant



[slowmotion]

hahaha, neste gang skal jeg sjekke linken selv før jeg takker! ;D



[VegardW]

Hva er det i denne tro



[LMC]

rør?



[LMC]

eller noen rå drivere/elementer?



[VegardW]

Har aldri fått så lite pakket i så mye...

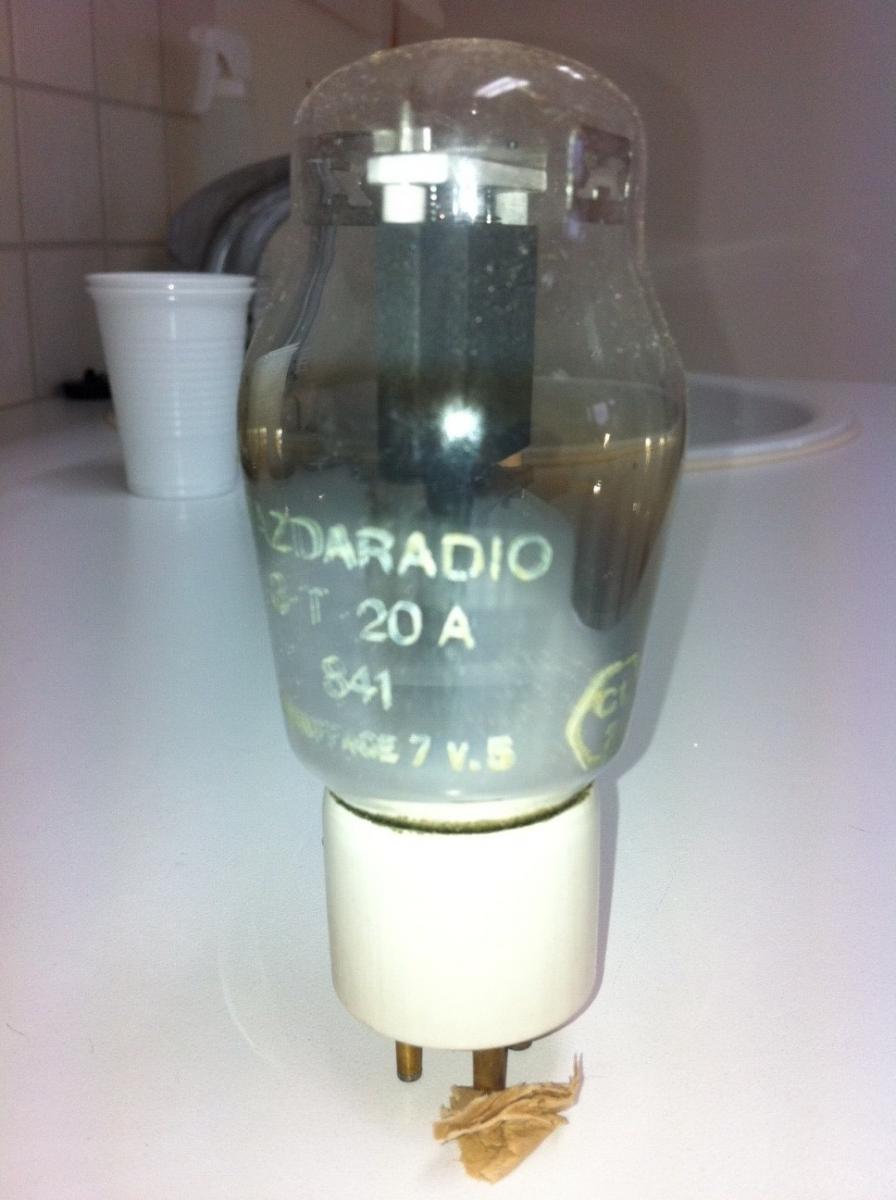

Saken er at jeg ringte Motron for å bestille noen 841 rør, og for engangs skyld hadde han ikke det aktuelle røret (det skjer ikke ofte)
Så jeg fant disse på nettet hos Frag Jan zuerst..
Leser av og til innlegg hvor norske rørpriser kritiseres og utenlandske skrytes av..
Disse to med toll transport og utleggsprovisjon ble ganske dyre.
Et par dager etter at de var bestillt og betalt ringte Brynjar: han hadde seff klart å spore opp noen 841 rør til meg .5 stk kostet meg ca 60 % av det jeg betalte for de to fra FJZ. Nieder vieder Jan...



[VegardW]

hvis noen luerer på hva dette røret duger til...
et traceikke mitt, skulle gjerne hatt utstyr til det



[andreas]

Flotte kurver. Ble fint chassis også det der på bildet over.



[VegardW]

Har bestemt meg for å lakke kondiser og tribute chokene sorte.Det er en haug slike kondiser i psuene også. Noen forslag til noen å spørre i bærum ?



[Audiomix]

Kjøp en sprayboks på Biltema å gi deg selv god tid. Ikke noe problem å få dette fint. Men fall ikke for fristelsen å spray på litt ekstra. Da blir det sig og du må tilbake til start.



[VegardW]

Takk Hans !
Det var et godt forslag



[VegardW]

Jeg lurer også på hvordan jeg beregner verdien på koplingskondensatoren mellom driver og g1 på utgangsrør.I og med bootstrappingen fra katodefølgeren er det flere faktorer som spiller inn på kondensatorverdien enn gitterlekken på utgangsrøret ?

en ting til : g1stopper på utgangsrøret og kl a2 ?



[jane]

Rg vil bli ganget opp med forsterkningen i katodefølgeren og sånn sett vil tilsynelatende Rg bli Rg/(1-Acf). Det vil si at hvis Acf (forsterkningen i CF) ligger i området 0.9 eller høyere som er en rimelig realistisk verdi så vil Rg' bli >Rg/0.1, altså innta megaohmområdet.
Et konkret eksempel: Rg=330k og Acf=0.9 gir Rg'=>3Meg.
Det vil si at 100nF gir en knekkfrekvens på under 1Hz.

Stoppere i A2: så lav som mulig. Karbon composite motstander har gode egenskaper til dette formålet (de ruller ofte av i HF-båndet som jo er meningen med stoppere). Det spørs litt på gm til utgangsrøret men en plass mellom 5-50 ohm holder som regel..
Selv bruker jeg gamle composite motstander.

Gammel 27R Phillips i 6C33 klasse A2:



[Audiomix]

Takk Hans !
Det var et godt forslag

Er det alt gjort?
Bilder lyver ikke og dette ser bra ut.



[BerntJ]

Du kan også bruke Ferrit-perler på ledningen til gitteret og anoden for å unngå høyfrekvent oscillasjon.
Jeg gir av og til disse kablene noen tørn med vindinger for å lage litt induktans.
Noen ganger trenger du ikke noe. Kommer an på utlegg. VH. Bernt.
PS: Ikke spør meg om høyfrekvens. Motron og Audiomix vet MYE mer.
PPS: Om du ikke har vært plaget med dette, bygg en gitarforsterker. Teoretisk 10 000 ganger gain i et ECC83.



[VegardW]

Takk igjen alle !
Jeg får se nærmere på hvor lav motstandsverdi jeg kommer unna med når det er koplet opp (og har in mente Bernts innspill)

Hans: har ikke lakket psu kondisene enda : det går ikke så fort
Chassiene til psuene er ikke kommet enda og jernvarene drøyer også noen uker...

Jeg har hittil brukt phono de står jo i de fleste ferdig apparater . Nå er det stort sett bare selvbygg her: og når kabler er røsket av og på ørten ganger
så kan det bli slark: hvilke andre kontakt systemer bør jeg vurdere : xlr ? andre ?



[VegardW]

Postbil med filamentchoker fra Lundahl kjørte av veien og lasten ble ødelagt...
Kommer nye i slutten av neste uke .
har begynt å kople opp i forsterker chassiene.



[VegardW]

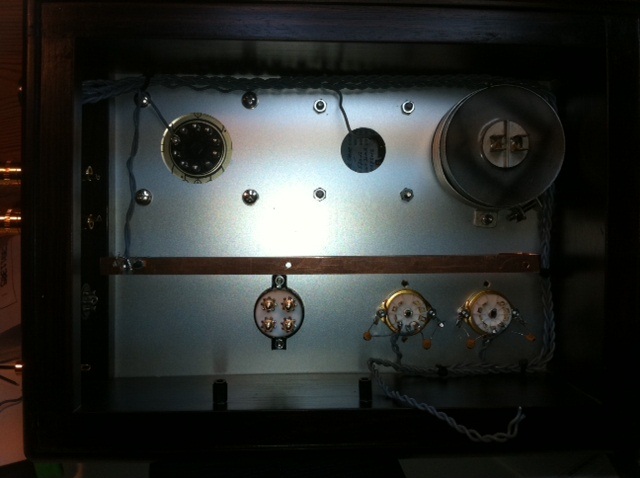

et skritt ad gangen: jordskinne på plass



[VegardW]

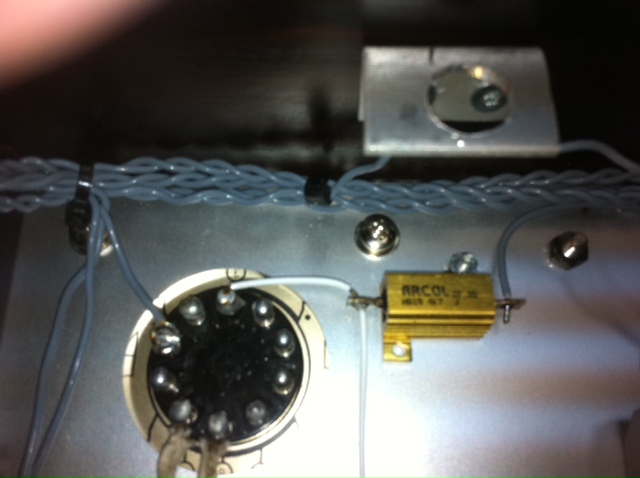

brakett for trimpot i neg forsyning til katodefølger/bias 801a



[VegardW]

Nesten ferdig . venter en koplingskondensator og carbonkomp motstand til g1 på utgangsrøret i posten...



[VegardW]

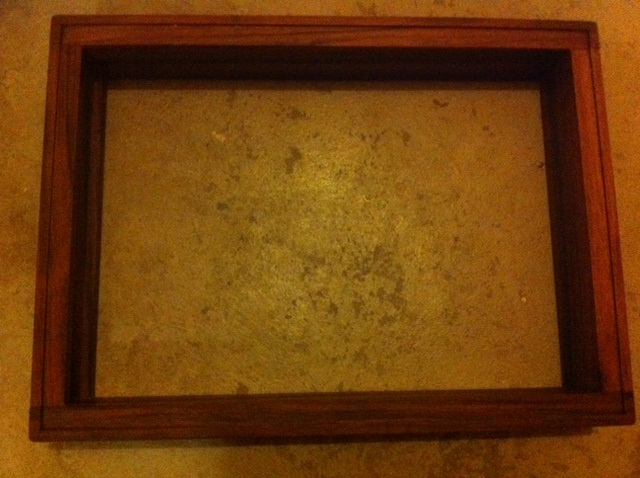

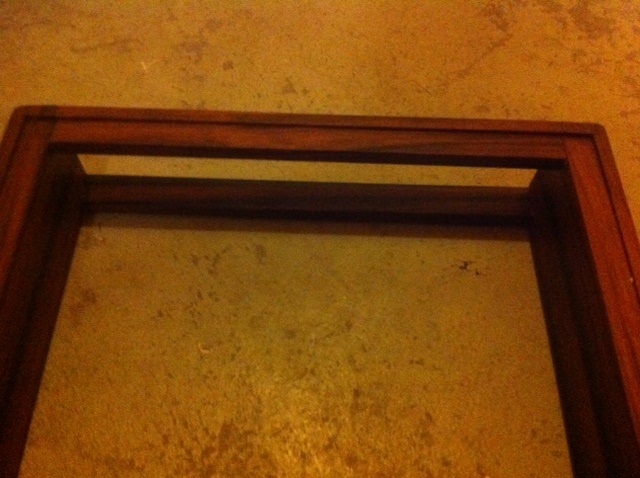

PSU-chassis og filamentchoker i hus
plater om en drøy uke, flere jern om ca 2



[VegardW]

utgangstrinnet.Det gjenstår kun å montere jordskinnen og kople tilhørende kabler på den .
Så blir det å vente 2-3 uker på jern til psu



[VegardW]

pakke på døra:
Topplatene til psuene (og tilhørende underplater for å slippe å ha 100 skruer gjennom topplatene)

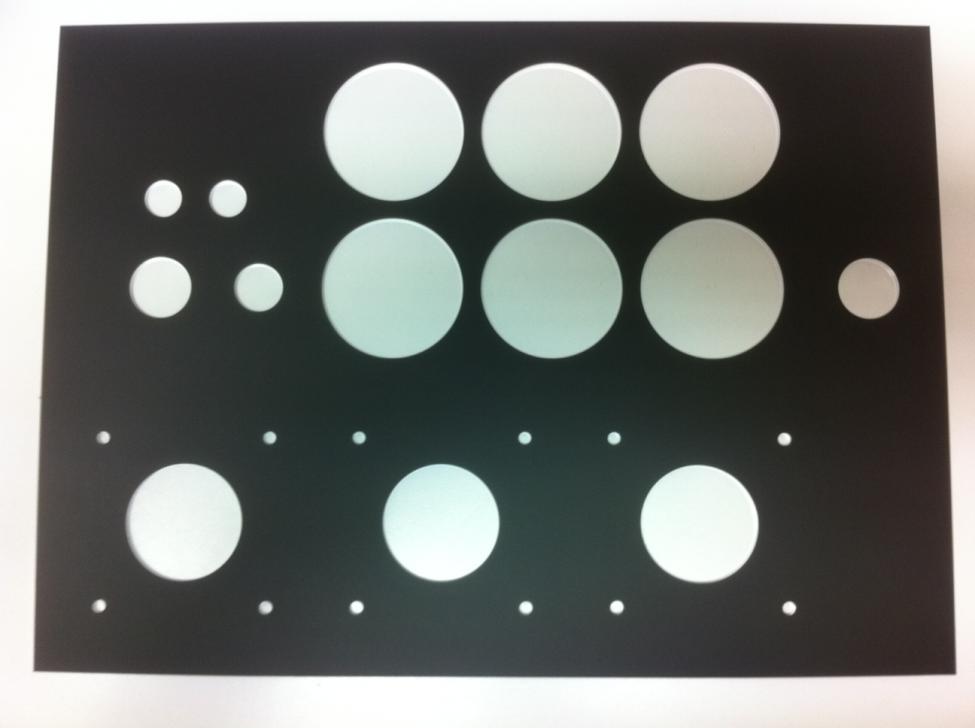

her en av topplatene



[VegardW]

prøveoppstilling av kondensatorene.Sist jeg fikk laget plater hos frontpanelexpress var Ø66 for romt, Ø65 ble en anelse trangt for noen av kondensatorene
Her blir det ørten runder med en liten pussesten i et håndstykke.



[VegardW]

her er 1 kanal ferdig bortsett fra katodemotstanden til inngangsrøret.den blir å bestemme når jeg har målt litt og det blir vel led bias.Denne utgaven er rigget for ef 86 triodekoplet som inngangsrør. jeg skal også kople opp en motkandidat med 841 som inngangsrør..
Dette er å betrakte som en testoppkopling blir sikkert noen mindre endringer og litt rydding i salaten



[slarssen]

Nydelig arbeid Vegard. Man har du tenkt på kjøleribbe til Rod-reggen til filamentet?

- slarssen



[VegardW]

Hei Stig
Takk .men jeg synes synes at layout ble litt rotete
Det ville seg ikke helt i første omgang. Trenger jeg kjøleribber tror du? Det et lege siden jeg leste manualen til Rodman



[slowmotion]

Regulatorene skal ikke testes engang uten kjøleribber, ifølge manualen til Coleman.
