Fra kontakten i veggen med 230V/50Hz går spenningen via en transformator
til en LIKERETTER, filter og til forsterkeren.
En slik likeretter er en diode. Enkel eller dobbel.
Her viser jeg en del eksempler på slike doble med 6.3V gløding.
Indirekte glødet katode og 6.3V gjør det litt enklere.

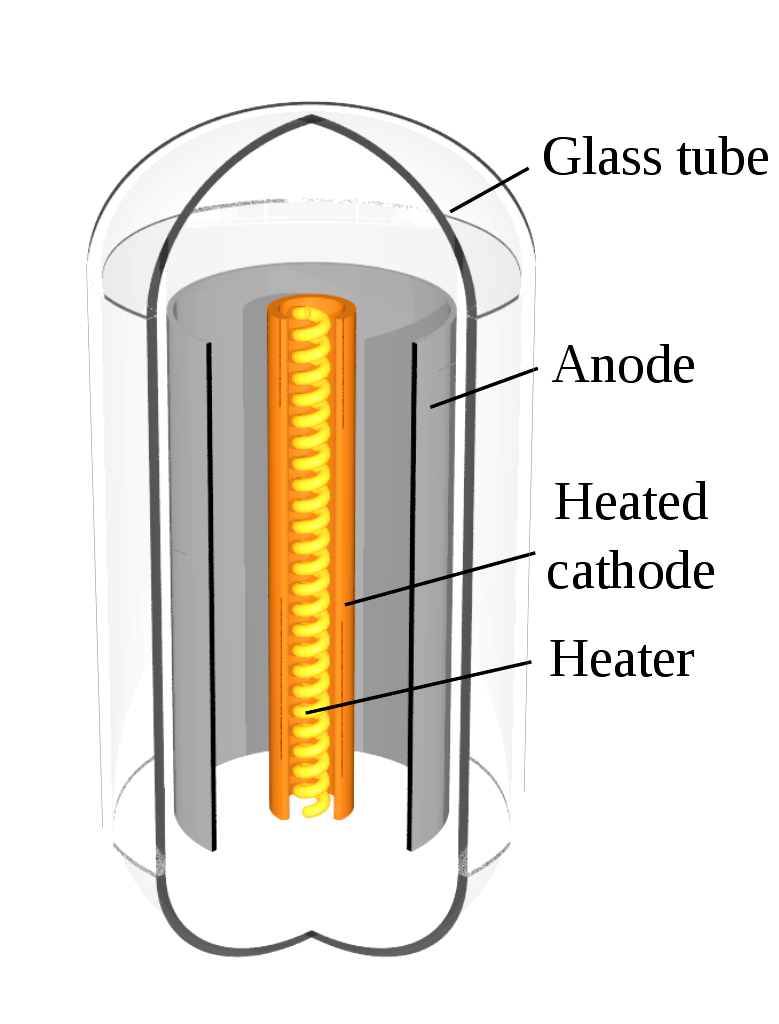

Over vises en enkel fremstilling av rør likeretter med indirekte glødet katode.
Videre:
EZ40 med Rimlock sokkel har nok godt av moten. Tandberg brukte dette i noen radioer.
EZ80: 6.3V gløding / 600mA. Strømkapasitet 90mA.
Philips rør i Mullard eske. Ikke så uvanlig.
EZ81: 6.3V/1A gløding. Noe kraftigere enn EZ80. 100mA til 160mA avhengig av høyspenningen.
6CA4 er en amerikansk ekvivalent.
En noe mindre utgave fra USSR tiden: 6U4N EB som er like 6Z4
Kom til et par til: 6X4 / EZ90.
Det ble produsert rør i Sverige av LM ERICSSON / SER.
Les her:
6X4 er et slikt.
6X4 / EZ 90 Siemens
Felles for alle likeretter rør er bl.a. dette:
Det er helt klare begrensninger for hvor stor ladekapasitet en kan ha etter likeretter røret. Se datablad.
For høy kapasitet gir for høy peak strøm og kort levetid.
Likeretter rør. Både de som er omtalt over og andre typer.
