Hva finnes av ferdigbygde forsterkermoduler (eller kit) av TPA3255 med sen beste kvaliteten?
Til mitt behov er opp til 30V DC det jeg kan drive.
Til mitt behov er opp til 30V DC det jeg kan drive.
TPA3255
- Trådstarter Hornlyd
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
AIYIMA A07 TPA3255 Review (Amplifier)
This is a review and detailed measurements of the AIYIMA A07 desktop amplifier based on TPA3255 class D amplifier chip. It was kindly purchased new by a member and drop shipped to me. The cost is US $72 on Amazon including prime shipping. And as of this shipping, it also included a 32 volt, 5...
www.audiosciencereview.com
Den fra ASR testen
AIYIMA TPA3255 Sound Amplifier 300Wx2 Class D Stereo Audio Amplifier HiFi Ampli | eBay
Find many great new & used options and get the best deals for AIYIMA TPA3255 Sound Amplifier 300Wx2 Class D Stereo Audio Amplifier HiFi Ampli at the best online prices at eBay! Free shipping for many products!www.ebay.com
Kun kort 4 kanaler
TPA3255 Sound Amplifier Board 315W 4 Channel Digital Class D Power Amplificador | eBay
Find many great new & used options and get the best deals for TPA3255 Sound Amplifier Board 315W 4 Channel Digital Class D Power Amplificador at the best online prices at eBay! Free shipping for many products!www.ebay.com
Med bluetooth:
TPA3255 High Power Stereo Digital Class D 4.2 Bluetooth DAC Decoding Amplifier 7418021073973 | eBay
Find many great new & used options and get the best deals for TPA3255 High Power Stereo Digital Class D 4.2 Bluetooth DAC Decoding Amplifier at the best online prices at eBay! Free shipping for many products!www.ebay.com
Jeg kjøpte faktisk denne for noen dager siden.
YJHIFI TPA3255 2.0 QCC3008 bluetooth 5.0 High Power Class D Digital Amplifier Portable Headphone Amp
Only US$67.99, buy best yjhifi tpa3255 2.0 qcc3008 bluetooth 5.0 high power class d digital amplifier portable headphone amp sale online store at wholesale price.www.banggood.com
Nei. Planen er å oppgradere skoleprosjektene. Jeg skal lage min egen versjon av disse ampene etterhvert med oppgraderte komponenter. Kanskje vi kan skvise ut litt bedre ytelse også.
Elevene har har alltid bygget chip-amp forsterkere med lineære power supply, men det er lite effekt og dyre komponenter.
Med switch mode PC power supply fra utdaterte laptoper og slike moduler kan vi lage 100W bassforsterkere for småpenger. Mer bass = mer moro
Det er kun kort som er intr for meg. Bygger kabinett selv
Hva med denne?
DC24-48V TPA3255 2.0 Channel Digital Power Amplifier Board Class D 300W + 300W | eBay
Find many great new & used options and get the best deals for DC24-48V TPA3255 2.0 Channel Digital Power Amplifier Board Class D 300W + 300W at the best online prices at eBay! Free shipping for many products!www.ebay.comVanskelig å si. De som lager PCB kan være flinke og de kan bruke gode komponenter. Eller motsatt.
Uansett ser det ut som kjøleløsningen er litt liten, men det kommer igjen an på hvor mye effekt du skal dra ut av denne. Kjører du på lavere spenning holden den seg kjøligere. Du må nesten bare prøve å se.Har fått testet TPA3255 nå drevet av både en Mascot 220-24V omformer og 31V fra en Victron DC converter som hentet strøm fra 12V batteri.
Det låter veldig bra. Dynamisk og oppløst. Utrolig trøkk i bassen.
Jeg tror forsterkerbransjen er en dinosaur på leireføtter. Dette låter latterlig bra for ingen penger.
Topping PA5 som etter sigende bruker 325X chip hevder:
«Forsterkeren er oppgitt til maks 2 x 140 watt, men en bruker sjelden mer enn 10-50 watt, og innenfor dette området måler PA5 faktisk bedre enn Purifi klasse D»
Topping PA5 fullbalansert integrert forsterker
Fullbalansert integrert forsterker. Nyutviklet Topping klasse D drift. 2 x 85 watt i 8 ohm, 2 x 140 watt i 4 ohm. På lager før julaften :) Les testen hos AudioScienceReview
www.hifisentralen.com
Topping PA5 (TPA325X) : Is a modification worth it? ?
Hi amigos, Now that the Topping PA5 has been revealed to the public and its chip is known. I was wondering if we could start to study the amp and modify it, like the Sabaj A20A and other amp we went through) The amplifier has been reviewed and measured here : Topping PA5 Review (Amplifier) |...www.diyaudio.com
Har fått testet denne nå (med 33V PSU fra Topping). Den er bedre enn Toppingen og har en formidabel dynamikk og til og med skikkelig dypbass. Herlighet. Dette må være et paradigmeskifte som HiFi butikkene ikke ønsker at skal komme:
Den lille:

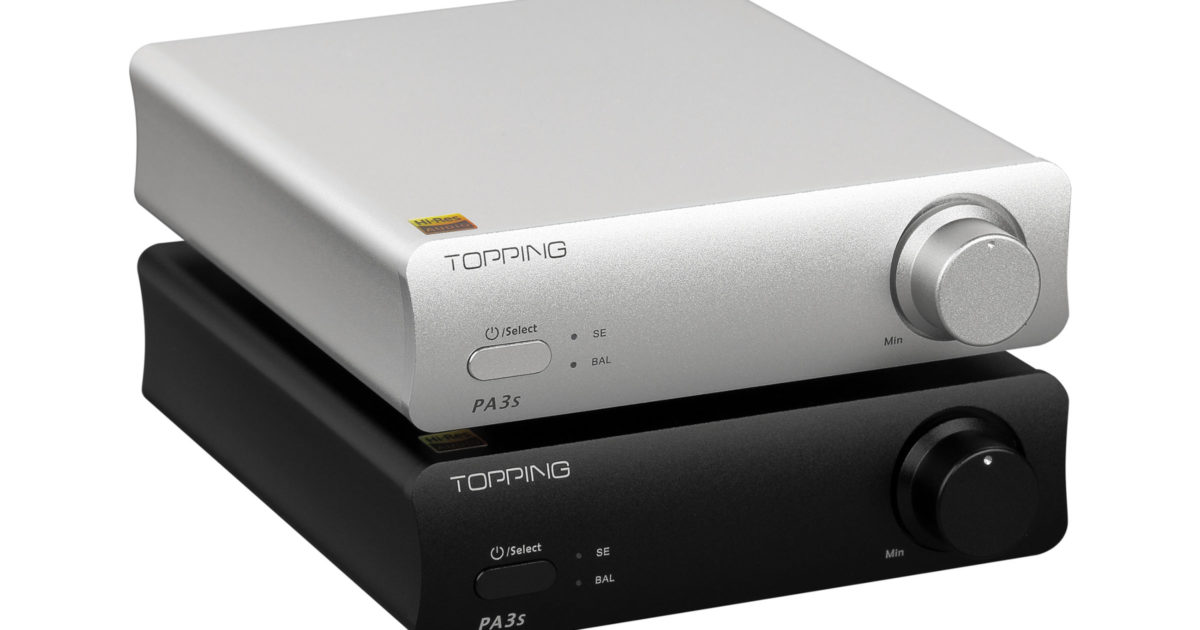

Topping PA3s balansert forsterker
Fullbalansert integrert forsterker. 2 stk. Merus MA12070 klasse D moduler. 2x45watt i 8ohm, 2x80watt i 4 ohm. Ingen fjernkontroll. Les testen hos AudioScienceReview
www.hifisentralen.com
Målingene er supre, men det hele faller vel på hvordan dem låter sånn absolutt sett. Lyden må treffe hjertet og ikke bare hodet.
Jeg har deler så kan faktisk sette sammen en TPA 3255 sammen med klassisk linjær PSU.
Skulle bli rundomt en 37VDC fra PSU.
Men er disse TPA modulene sensitiv for rippel i spenning fra PSU? Hadde ikke tenkt å dytte på en million Farad i kondisbanken...I følge databladet skal Power Supply Rejection Ratio (PSRR) være minst 65dB ved 1 kHz. Mest sannsynlig bedre enn dette ved 100Hz. Tror ikke du trenger mye kondensatorer for at rippel ikke skal være hørbart. Kommer an på følsomhet til høyttaler selvfølgelig.
Jeg har drevet en subwoofer med 2 stk. 12" fra to seriekoblede 20V switch mode power fra gamle laptoper (Totalt 40V). Dette er støyende power, men jeg la ikke merke til noe støy i sub-en.
Utrolig mye lydtrykk fra en liten billig sak....
Er overhode ikke redd for SMPS, det funker
Var bare at jeg har et par ringkjerner av passelig størrelse og noen cola boks størrelse kondiser liggende på lageret.
Dersom får plass så kan jeg hive inn 80mF og 500VA trafo....soft start blir da neste sak...
Er litt annerledes tankegang med linjær PSU på klasse D enn klasse A.
Klasse A har jevnt høyt strømtrekk, klasse D trekker nesten ikkenoe og skal plutselig ha mye.
SMPS er nok mye hurtigere enn linjær PSU, men mulig det kan kompenseres litt med en del kapasitet i lyttebanken.
Formålet er forøvrig ikke å vinne, heller lære, forstå og få til å fungere noenlunde bra.
Tross alt artig med en modul som koster knapt knapper og glansbilder, og samtidig får såpass gode tilbakemeldinger.
Jeg må lese om PSRR og se om får et forhold til det i simuleringene jeg gjør i PSUD.150,-
Soft Start 1000W D.I.Y. | eBay
Remains within certain limits and to prevent the fuses from blowing. the current drawn by the load. It should be noted that in the case of a double-mono stereo output amplifier. For safety’s sake, the board also has provision for a mains fuse, F1.www.ebay.com
For å undertrykke rippel i PSU så er CRC filtrering veldig effektivt.
Et eksempel:
Men en setter samtidig inn en motstand som da vil virke som en brems når en drar på.
Så satt og lurte litt på om det kunne være en løsning å sette inn termistor istedenfor motstand.
Ser at Amphenol har termistor som er 0,5ohm ved 25 grader. Men det er mulig det bare blir tull og tøys og at termistor er for treigt...
Valgte den modulen som ser ut som er flest som selger på ebay, da er det mest sjans for at det er en modul som har fått pryl og er velprøvd.

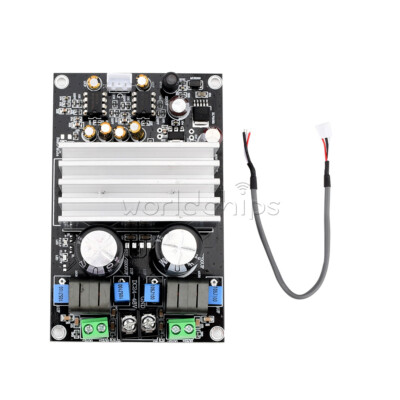

DC 48V TPA3255 HIFI Stereo 600W Class D 2.0 Channel Audio Power Amplifier Board | eBay
Kan vente litt med kondisene, jeg har vel egentlig rikelig kapasitet med de jeg har.
Men takker!
Har bestilt noen termistorer fra Digikey så kan sette inn som CRC filtrering. @Armand har kanskje noen innvendiger på slike løsninger?
Det demper i hvertfall mye på rippel slik jeg simulerer i PSUD, men en får jo et spenningsfall når drar på.
Å få ned støy er viktigste slik jeg bruker forsterker, effektuttaket er minimalt, har ikke høyttalere som er mottakelig for høye effekter
En annen ting er at ved bruk av SMPS power, så slipper en å forholde seg til 220v. Det bør være enklere for de som ikke er helt komfortable med å koble opp 220v power inni forsterkere...Er overhode ikke redd for SMPS, det funker
Var bare at jeg har et par ringkjerner av passelig størrelse og noen cola boks størrelse kondiser liggende på lageret.
Dersom får plass så kan jeg hive inn 80mF og 500VA trafo....soft start blir da neste sak...
Er litt annerledes tankegang med linjær PSU på klasse D enn klasse A.
Klasse A har jevnt høyt strømtrekk, klasse D trekker nesten ikkenoe og skal plutselig ha mye.
SMPS er nok mye hurtigere enn linjær PSU, men mulig det kan kompenseres litt med en del kapasitet i lyttebanken.
Formålet er forøvrig ikke å vinne, heller lære, forstå og få til å fungere noenlunde bra.
Tross alt artig med en modul som koster knapt knapper og glansbilder, og samtidig får såpass gode tilbakemeldinger.
Jeg må lese om PSRR og se om får et forhold til det i simuleringene jeg gjør i PSUD.Men minimalt effektuttak tror jeg ikke det er vits å legge så mye energi i power supply i det hele tatt. En 200VA trafo, og litt overkill 100mF kondisbatteri så har man så lav rippel at mindre ikke engang er målbart lengre. Da slipper man softstart og CRC osv.
Det er vel kanskje heller en litt "old school" greie. (for å unngå å skrive gammeldags).
Folk vil liksom ha det. Men i realiteten er switch mode power supply mye kraftigere, og det er ikke noe i veien for å sette på digre kondensatorbatterier der heller hvis man designer det riktig.
Det er ikke helt trivielt å få en 2kVA trafo til å ikke støye heller.Appropos å pimpe opp med ringkjerne og et buffer.
Dette er vel kanskje et eksempel på at kost/nytte også bør vurderes innen hifi verdenen:
Marten M-Amp Monoblock Power Amp
Swedish Marten is well known for high-end speakersI profiled the incredible Coltrane Supreme last June.www.soundandvision.com
Sist redigert:
Virker fornuftig. 300va og oppover begynner problemene, unødvendig slitasje på brytere osv.Vet ikke om de kan parallellkobles.
Så har du jo connex da. De er laget for audio. Jeg har brukt noen slike. Det kan du velge custom output voltage for 7 dollar.
Du kan også velge f.eks 48V og justere ned 5% så du havner på rett under 46V.
Dette går vel ikke
Tripath, TPA 3116, 322x og denslags går på DC
det du linker til er vel +/-/+ og passer til chipamper som lm3886, neurocrome osv
Dette er sånne typer man bruker på TPA amper. Og dette er en anerkjent produsent. Plugnplay
LRS-150-24 | MEAN WELL Innebygget strømforsyning SMPS med Switch Mode, 156W, 24V, 6.5A | Elfa Distrelec Norge
Kjøp Innebygget strømforsyning SMPS med Switch Mode, 156W, 24V, 6.5A. Kjøp våre nyeste Switch-mode strømforsyninger-tilbud. Levering neste dag tilgjengelig.
www.elfadistrelec.no
Jeg har skrevet litt her.
Texas sin er originalen og trolig referansen. Det unike med Texas sin er at jumpere kan loddes av slik at den kan kjøres single ended 4 kanal. Den er laget slik og det er tilrettelagt med terminaler til det. Poenget er at 3255 originalt er en brokoblet konstruksjon. Om alle andre tåler paralell-brokoblet i tillegg må sjekkes.
Texas Instruments TPA3255EVM - fleksibel klasse D forsterker
Jeg kan ikke så mye om forsterkere hvis man skal ned i materien. Kjekt med en spørsmål og svar tråd. Hifisentralen er en ypperlig kunnskapsbank og erfaringslogg (brukt med måte). Da er det fint å bla tilbake i tråden hvis det er noe man lurer på. Jeg har en sånn forsterker. Den er er veldig...
www.hifisentralen.no
Laptop style 48V fra Elfa er knallbra:
@Ludo har min combo på lån og kan kanskje skrive noen ord om fordeler / ulemper ift LM sin lekre 805 rørforsterker?Sist redigert:Nest etter Texas har jeg tro på denne:

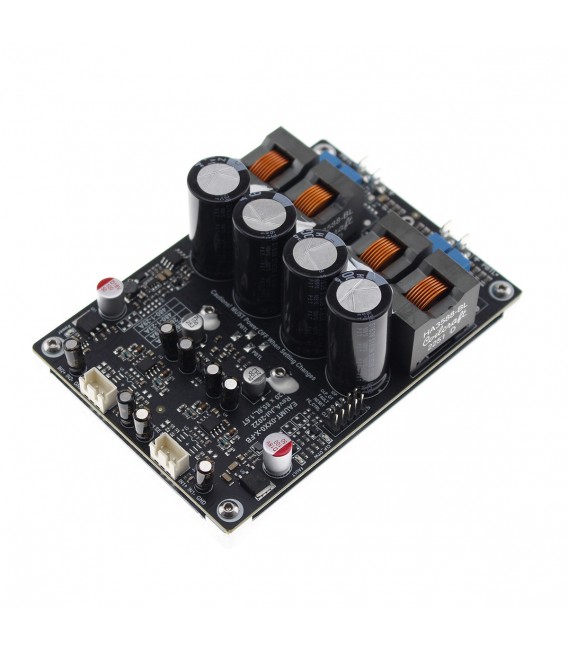

3E AUDIO 260-2-29A PFFB Stereo amplifier Module
The 3E Audio PFFB module is a high-performance Class D amplifier that can operate in stereo (BTL) or mono (PBTL) mode. It is based on the use of TPA3255 amplifier chips allowing it to develop an important power of 2x225W or 1x250W under 4Ω.www.audiophonics.fr
TPA3255-2CH-260W | 3e Audio
www.3e-audio.com
Sist redigert:
Kastet sammen 3255 i dag
Ebay Softstart, 2stk 22000uF kondiser, enkel likeretter bro, og ble til slutt en 160VA trafo med 2x15VAC sekundær som er seriekoblet. Måler da 45,8VDC i tomgang fra PSU.
Spiller så det ryker av horna Knakende god lyd i det her!
Null during så er nok lyttekapasitet for å slippe støy. -
