Torodial transformator med skjermkopp og epoxy-potting?

D

dustcap

Guest
Hei

Jeg tenker å bygge en effektforsterker. Har funnet et sett jeg liker, klasse A 2x30watt, med strømforsyning 4 x 10.000uF 50V. Ganske liten forsterker, med kraftig aluminiumskabinett for kjøling. Prøver å vurdere sikkerhet, og oppnå kvalitet på en måte.

Det jeg tenker å kjøpe har egen soft-start del for inngangs-strøm, samt noe speaker protection board etter forsterker-kretskortet.

Vet ikke om jeg skal velge vanlig torodial trafo, eller skjermet trafo?
Vet ikke helt hva temperaturen i forsterkeren blir, men det er nok kjøling, da aluminiumskabinettet veier 4.5 kg. Fikk kabinettet anbefalt av de som selger delene. ( på ebay :) )


Lurer på om det kan lukte av det epoxy-greiene, eller om det er holdbart?
Hva med sikkerhet, det er sikring inn til forsterkeren, og softstart. Epoxy fyll utgjør kanskje en ekstra faktor som ikke er så nødvendig eller?

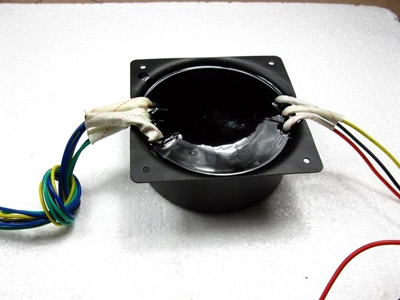

trafo underside.JPG
trafo overside.JPG


Synes vel selv det holder med bare skjermkopp, og ikke slik epoxy.

Sist redigert:
D

dustcap

Guest
Noen som har noe formening om det er bra med slik epoxy?


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.543
Antall liker
2.562
Sted
Kongsberg
Torget vurderinger
18
Noen som har noe formening om det er bra med slik epoxy?
Det holder med epoxy i senter av "smultringen". Bor et hull og du får enkel montasje. Legg noe lett fjærende mellom trafo og chassis. 2-3mm "gummi" som ikke blir hard og sprø.
Når epoxy har herdet er den luktfri.
Soft start er bare en kompliserende faktor og kan være opphav til feil på sikt. Unødvendig så lenge startstrømmen ikke løser ut nettsikringene dine.
Ut i fra bilder og det du skriver kommer ikke denne til å nappe veldig kraftig i nettet.
Hvis du skal få laget en trafo etter din spesifikasjon, bør du ta kontakt med Noratel på Hamar. Si du skal ha Audio Grade type. Litt dyrere og mye bedre.
En slik trafo har fått den behandlingen du tenker på: Epoxy etc.

D

dustcap

Guest
En som heter "along1986090" på ebay.com
Kit som heter "New A-30 Pure Class A high-current FET amplifier kit (2 channle AMP kit) 30W+30W". Bør komme opp hvis du søker på ebay.

Komponentene ligger litt spredd på ebay-butikken hans.

Tenker jeg bestiller forsterkerkort, soft-start, strømforsyning og speaker-protection samtidig. (4 forskjellige) Blir ganske lett pakke.
Samt å etterpå bestille kabinett, terminaler, trafo, og føtter (litt tyngre, greit å sende samtidig sikkert).

D

dustcap

Guest
Noen som har noe formening om det er bra med slik epoxy?
Det holder med epoxy i senter av "smultringen". Bor et hull og du får enkel montasje. Legg noe lett fjærende mellom trafo og chassis. 2-3mm "gummi" som ikke blir hard og sprø.
Når epoxy har herdet er den luktfri.
Soft start er bare en kompliserende faktor og kan være opphav til feil på sikt. Unødvendig så lenge startstrømmen ikke løser ut nettsikringene dine.
Ut i fra bilder og det du skriver kommer ikke denne til å nappe veldig kraftig i nettet.
Hvis du skal få laget en trafo etter din spesifikasjon, bør du ta kontakt med Noratel på Hamar. Si du skal ha Audio Grade type. Litt dyrere og mye bedre.
En slik trafo har fått den behandlingen du tenker på: Epoxy etc.

Tror jeg bestiller komplett ifra den ebay butikken. Soft-start delen var lagd for det forsterkerkortet, og hadde visst mulighet for temperaturbeskyttelse på 75 celcius. Virket som at det gikk an å sette en føler på kjøleribbene muligens.

en slik sak:

Sist redigert:
L

Laban MK2

Guest
Epoxy er NOT vi er i 2014 nå ikke noe en bør dra inn i hjemmet sjekk databladet .

Mvh

Verneombud :D


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.543
Antall liker
2.562
Sted
Kongsberg
Torget vurderinger
18
Javel.
Hva med båter og mye annet?
Kanskje det finnes miljøvennlig pottemasse?


bambi

Hi-Fi freak
Ble medlem
27.01.2011
Innlegg
9.333
Antall liker
4.336
Sted
Nedre Eiker
Dessuten, som det blir nevnt over her. Når Epoksyen er ferdig utherdet er den også luktfri og helt død.

D

dustcap

Guest
Dessuten, som det blir nevnt over her. Når Epoksyen er ferdig utherdet er den også luktfri og helt død.
Kan vel være sant, men vet ikke om jeg vil ha mye plastikk i effektfortserkeren, teller negativt hvis det blir varmeutvikling. Tror jeg bestiller vanlig trafo, og separat skjermkopp, skal vel holde. Er gira på klasse A-forsterker, men ikke så begeistret for sånn epoxy.

L

Laban MK2

Guest
Nå ble jeg litt svar skyldig :) link takk til miljøvennilig epoxy den vil jeg gjerne ha .

Husker da det kom vannbasert maling folk trodde de nesten kunne spise den hvis smaken passet :)

Mvh


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.543
Antall liker
2.562
Sted
Kongsberg
Torget vurderinger
18
Epoxy er ikke plast!
Tror du ender opp med en del "plast" uansett. Det skal bli ganske varmt før elektronikk komponenter tar fyr.
Ser ikke faren.
2 x 30 Watt er ikke voldsomt selv om det er klasse A.
Hvor mage VA er trafoen du skal bruke?

D

dustcap

Guest
Epoxy er ikke plast!
Tror du ender opp med en del "plast" uansett. Det skal bli ganske varmt før elektronikk komponenter tar fyr.
Ser ikke faren.
2 x 30 Watt er ikke voldsomt selv om det er klasse A.
Hvor mage VA er trafoen du skal bruke?
output power: 150W
primary: 0-110V-220V
secondary: AC24V-0-24V 0-9V 0-9V
vekt: 1.7kg omtrent 10cm diameter, og 5cm høyde

Jeg foreslo denne, og den var passe størrelse, men han har ikke oppgitt akkurat verdi for custom-trafo for den forsterkeren. Litt sånn at man skal lete frem deler selv, og spørre, i den ebay butikken. jeg får sikkert en til 220V iallefall.

D

dustcap

Guest

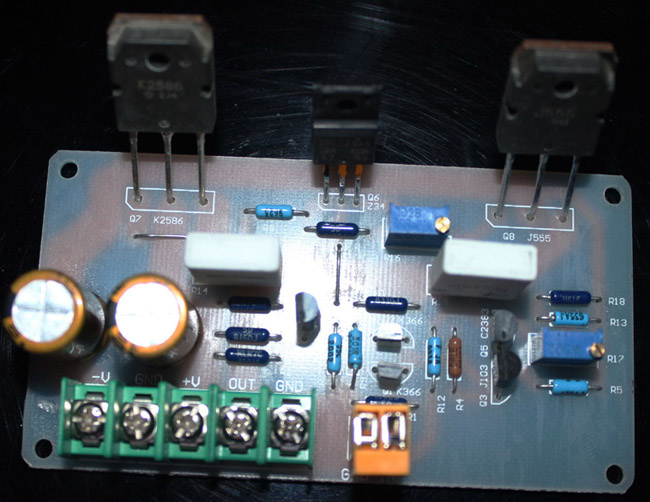

Her er bilde av kortet, for en kanal. Ser det bra ut?
Blir vel ganske nøyaktig kr2000,- med alle delene. Håper det spiller pent og bra på sånn moderate volum.


Sist redigert:

BerntJ

Hi-Fi freak
Ble medlem
29.11.2002
Innlegg
1.208
Antall liker
67
Jeg bruker 2 stk 47 000 uF kondensatorer i en forsterker som trekker 1,2 Ampere strøm hvilestrøm hver kanal, altså 2,4 Ampere tilsammen. Vet ikke om jeg ville gått for 4 x 10 000 uF på 2 x 30 Watt ekte klasse A. ( Rundt 2 Ampere hvilestrøm hver kanal ved 8 Ohms høyttalere ) Min trafo er 2 x 18 Volt AC / 500 VA og dette gir ca 27 Volt +-DC. Softstart er nødvendig med dagens "nervøse" sikringer. Må også bruke forsinkelse på høyttalerne, men dette varierer fra konstruksjon til konstruksjon. Balanserte forsterkere er trolig mer immune mot smell i høyttalerne ved påslag.
Fordelen ved å skjerme trafoen er mindre felt som kan gi brum, men man kan også skjerme inngangskabler for å unngå dette. Jeg bruker en uskjermet trafo som jeg bestillte fra Hamar i 1987 for å hurtiglade bilbatterier...LENGE før Tesla S....
PS: Dette er en forsterker kun beregnet for bass i fremtiden, men hvorfor ikke bygge noe som virker når man først er igang. VH. Bernt


pellesmil

Hi-Fi freak
Ble medlem
14.04.2005
Innlegg
1.686
Antall liker
332
Sted
Skedsmokorset
Torget vurderinger
4
Epoxy er NOT vi er i 2014 nå ikke noe en bør dra inn i hjemmet sjekk databladet .

Mvh

Verneombud :D
He he

Herdet epoxy er nettopp herdet, ALLE aktive stoff dvs del A og del B reagerer med hverandre og etter herding og da er prosessen FERDIG
det er det som kjennetegner epoxy.

Er en redd for hvilke stoff en trekker inn i hus er det andre stoff som er mye verre enn herdet epoxy

Les: sponplater med mye formaldehyd, latex, myknere, matsminke, parfyme og lista er laaaang..

D

dustcap

Guest
Sikkert ikke bare bare å sammenligne klasse A watt. Fikk inntrykk av at det jeg tenker å kjøpe er en mindre klasse A forsterker. Kabinettet er 30cm bredde 31cm dybde, og 9cm høyde + føtter. Muligens ikke helt ekte klasse A watt.

Jeg spurte om strømforsyning, og det var visst ikke nødvendig med mer enn 4 x 10.000uF 50V 85C. 100V var ikke nødvendig, da den går på mindre enn 50V eller omtrent 50V (sikkert..).
Likeretteren er en "Bridge Diode Rectifier KBPC3510L 35A 1000V". Vet ikke så mye om komponentene akkurat.

Fikk mer lyst til å bygge, enn å for eksempel kjøpe ny Audiolab M-PWR til kr5495,-. Har vel inntrykk av at klasse A forsterkere ikke selges så mye i butikk, da de lager mer varme.

power supply.JPG

Sist redigert:
L

Laban MK2

Guest
Epoxy er NOT vi er i 2014 nå ikke noe en bør dra inn i hjemmet sjekk databladet .

Mvh

Verneombud :D
He he

Herdet epoxy er nettopp herdet, ALLE aktive stoff dvs del A og del B reagerer med hverandre og etter herding og da er prosessen FERDIG
det er det som kjennetegner epoxy.

Er en redd for hvilke stoff en trekker inn i hus er det andre stoff som er mye verre enn herdet epoxy

Les: sponplater med mye formaldehyd, latex, myknere, matsminke, parfyme og lista er laaaang..
Det var kun til info pellesmil :) alle de stoffer du nevner nå er bare barnemat kontra epoxy .

Nei epoxy er ikke stabil men det finner du ved å lese datablad over stoffet ( tanken min med info'n var bare at ting skjer med epoxy der tempraturen stiger litt ) skal jeg dra strikken helt å sette fyr på en klomp epoxy får du utvikling av blåsyre .

alt i beste mening :) dra litt til i strikken til kanskje ? ( feil på arvestoffet ditt nå du ruller over hu Mor etter rett eksponering så kan du kose deg med defekter på dine barn ) PS : trenger ikke sette fyr på epoxyn før den blir geneforandrene så jævlig er den .

Mvh


BerntJ

Hi-Fi freak
Ble medlem
29.11.2002
Innlegg
1.208
Antall liker
67
Helt riktig tankegang. Klasse A er den "varmeste" forsterkertypen å bygge da den går på fullt hele tiden. Dette er normalt for dyrt for mange fabrikanter, men ikke for DIY-ere som betaler for deler og legger ned fritid i bygget. VH. Bernt.

D

dustcap

Guest
Jeg tenkte å ha en diode som indikerer power, i fronten.
Ble litt gira på VU-meter, men det gir ikke helt riktig inntrykk av lydnivået, så jeg synes det holder med en diode.


El-retur

Hi-Fi freak
Ble medlem
08.01.2012
Innlegg
1.935
Antall liker
1.086
Sted
haugesund
Torget vurderinger
13
Noen som har noe formening om det er bra med slik epoxy?
Det holder med epoxy i senter av "smultringen". Bor et hull og du får enkel montasje. Legg noe lett fjærende mellom trafo og chassis. 2-3mm "gummi" som ikke blir hard og sprø.
Når epoxy har herdet er den luktfri.
Soft start er bare en kompliserende faktor og kan være opphav til feil på sikt. Unødvendig så lenge startstrømmen ikke løser ut nettsikringene dine.
Ut i fra bilder og det du skriver kommer ikke denne til å nappe veldig kraftig i nettet.
Hvis du skal få laget en trafo etter din spesifikasjon, bør du ta kontakt med Noratel på Hamar. Si du skal ha Audio Grade type. Litt dyrere og mye bedre.
En slik trafo har fått den behandlingen du tenker på: Epoxy etc.

Tror jeg bestiller komplett ifra den ebay butikken. Soft-start delen var lagd for det forsterkerkortet, og hadde visst mulighet for temperaturbeskyttelse på 75 celcius. Virket som at det gikk an å sette en føler på kjøleribbene muligens.

en slik sak:

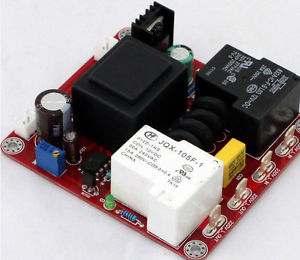

Vis vedlegget 252989
tror ikke du bør kjøpe den,er ofte feil med den softstarten,mener at v2 versjonen skal virke..


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.543
Antall liker
2.562
Sted
Kongsberg
Torget vurderinger
18
Epoxy er ikke plast!
Tror du ender opp med en del "plast" uansett. Det skal bli ganske varmt før elektronikk komponenter tar fyr.
Ser ikke faren.
2 x 30 Watt er ikke voldsomt selv om det er klasse A.
Hvor mage VA er trafoen du skal bruke?
output power: 150W
primary: 0-110V-220V
secondary: AC24V-0-24V 0-9V 0-9V
vekt: 1.7kg omtrent 10cm diameter, og 5cm høyde

Jeg foreslo denne, og den var passe størrelse, men han har ikke oppgitt akkurat verdi for custom-trafo for den forsterkeren. Litt sånn at man skal lete frem deler selv, og spørre, i den ebay butikken. jeg får sikkert en til 220V iallefall.
150W trafo? Omtrent 150VA?
Noe snaut til 2x30W klasse A?
220V primær. Hva har du i kontakten? Du bør velge 240 eller med mulighet til flere tappinger.
Kinesere er ikke gode på dette.
Kjøp fra en produsent nær Mjøsa.


El-retur

Hi-Fi freak
Ble medlem
08.01.2012
Innlegg
1.935
Antall liker
1.086
Sted
haugesund
Torget vurderinger
13
vil tro at det blir litt vel snaut med den trafoen,rsonline har jo rimelige trafoer..
leser på nett at det ikke er alle som er fornøyde med trafoer fra ebay pga ulik spenning ut av trafo og mye during..

D

dustcap

Guest
vil tro at det blir litt vel snaut med den trafoen,rsonline har jo rimelige trafoer..
leser på nett at det ikke er alle som er fornøyde med trafoer fra ebay pga ulik spenning ut av trafo og mye during..
Ble så jeg fant et bra bruktkjøp på effektforsterker, et stykke opp i kvalitet.
Kan vel fortelle hva det er, når jeg har mottatt den. Takk for input og support.

A

audiosan

Guest
helt ufattelig at INGEN klarte å rope ut om alle fare signalene i denne tråden. men heller henger seg opp i epoxy og miljø!!!
2 kanaler 30Wklasse A i et kabinett på 4.5kg????????? samme vekt som kabinettet til DAC'en min det. min 25W klasse A har et kabinett som veier 17kg!
omsider var det noen som reagerte på en 150VA trafo til dette. minimum trafo kapasitet(med 2x24VAC) til dette ville blitt 400VA pr kanal. MINIMUM!
4x10.000uf ble det reagert på. men dette er ikke like mye et problem. mer en dårlig løsning.
softstarten som linkes til er FY FY!! thermistorer skal ALDRI kobles i parallell som er gjort der.
og at Along sier at disse kortene er laget for hverandre er ikke noe annet en blank løgn. og når sant skal sies så er ingen av delene egnet sammen med hverandre. om egnet til noe i det hele tatt.
skremmende lesing.


bambi

Hi-Fi freak
Ble medlem
27.01.2011
Innlegg
9.333
Antall liker
4.336
Sted
Nedre Eiker
Epoxy er NOT vi er i 2014 nå ikke noe en bør dra inn i hjemmet sjekk databladet .

Mvh

Verneombud :D
He he

Herdet epoxy er nettopp herdet, ALLE aktive stoff dvs del A og del B reagerer med hverandre og etter herding og da er prosessen FERDIG
det er det som kjennetegner epoxy.

Er en redd for hvilke stoff en trekker inn i hus er det andre stoff som er mye verre enn herdet epoxy

Les: sponplater med mye formaldehyd, latex, myknere, matsminke, parfyme og lista er laaaang..
Det var kun til info pellesmil :) alle de stoffer du nevner nå er bare barnemat kontra epoxy .

Nei epoxy er ikke stabil men det finner du ved å lese datablad over stoffet ( tanken min med info'n var bare at ting skjer med epoxy der tempraturen stiger litt ) skal jeg dra strikken helt å sette fyr på en klomp epoxy får du utvikling av blåsyre .

alt i beste mening :) dra litt til i strikken til kanskje ? ( feil på arvestoffet ditt nå du ruller over hu Mor etter rett eksponering så kan du kose deg med defekter på dine barn ) PS : trenger ikke sette fyr på epoxyn før den blir geneforandrene så jævlig er den .

Mvh
Har aldri hørt om dette før, men jeg vet jo ikke alt heller. Men lurer på om ikke det du egentlig tenker på er polyuretan? Polyuretan gir fra seg såkalte frie isocyanater når det varmes opp tilstrekkelig, og dette er giftig og potensielt dødelig som blåsyre. Dette er grunnen til at polyuretan ikke er tillatt brukt på Norske oljeplattformer bl.a. Man kan for øvrig uvtikle epoksyallergi, men det er noe som oppstår når man omgåes stoffet før det er herdet. Når det er herdet er det helt dødt og stabilt, og man bruker det f.eks. som innvendig coating i drikkevannstanker.
