The Odd One

Diskusjonstråd Se tråd i gallerivisning

  • W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301
    Slik starter vi et prosjekt:
    Godt selskap
    Godt vertskap
    Positive mennesker

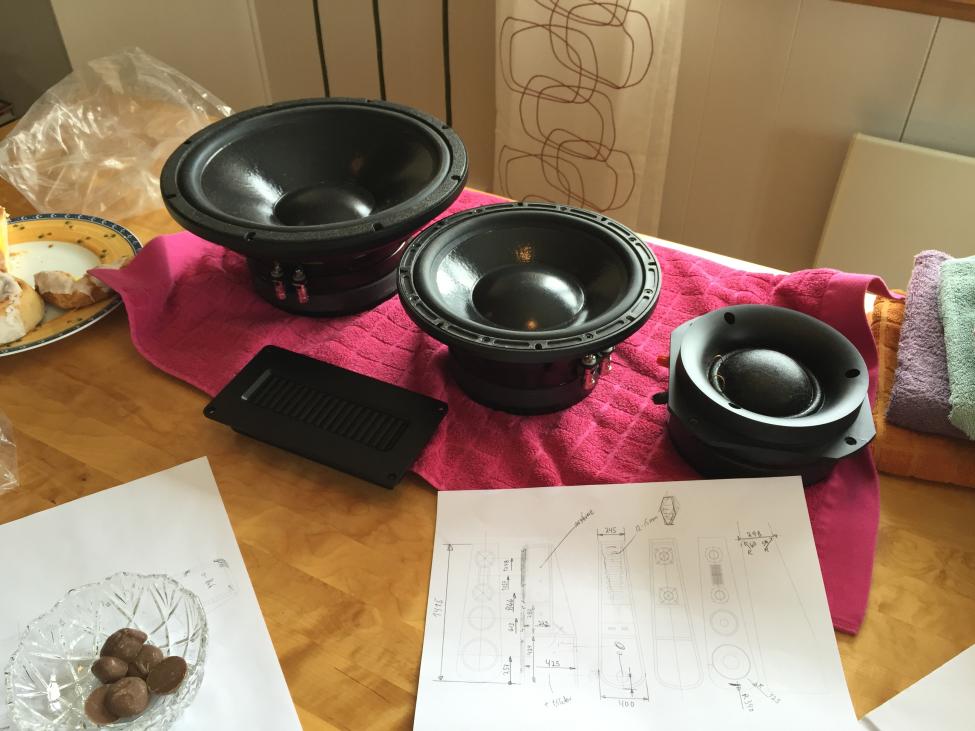

    Elementer (ATC 12, 8", 3"" + Dayton AMT i MTMWW) + et plott....


    atlechri

    Hi-Fi entusiast
    Ble medlem
    22.11.2009
    Innlegg
    486
    Antall liker
    153
    Sted
    Undrumsdal
    WOW. Når jeg ser et såpass lite kabinett og de to elementene så blir det vel noe elektronisk deling, DSP greier..?
    Jeg har ikke hørt så mye på ATC sine høyttalere, men noen Proac med den mellomtonen :))))
    Følger spent med videre.


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301
    Her blir det mini-dsp ja, 4 veis aktiv.
    Versjon: Har de ikke for hånden nå, men det var ihvertfall 4 like..;D


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301
    The Odd One skrider frem.
    Som man ser må en vanlig vinkel søke NAV om syssel-setjingsmidler melder NRK.
    Det hadde jo ikke vært noe kult å gjøre snekker-livet rutinemessing lettvint når man først er diktatorisk blyant-fører?

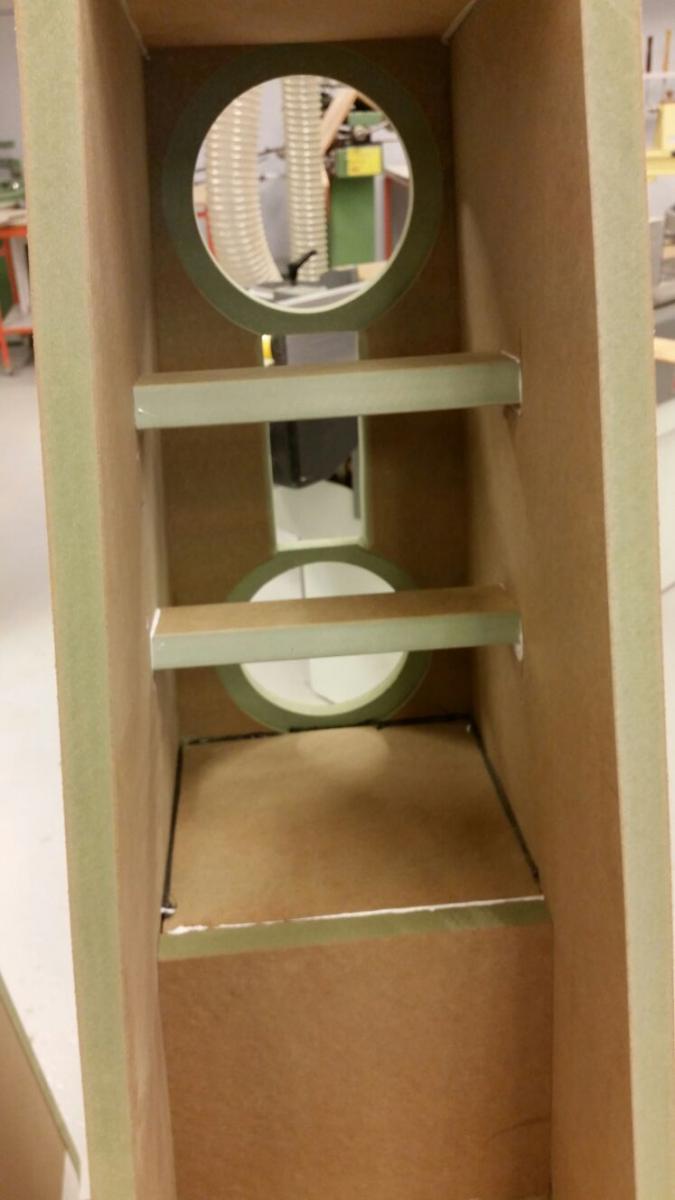

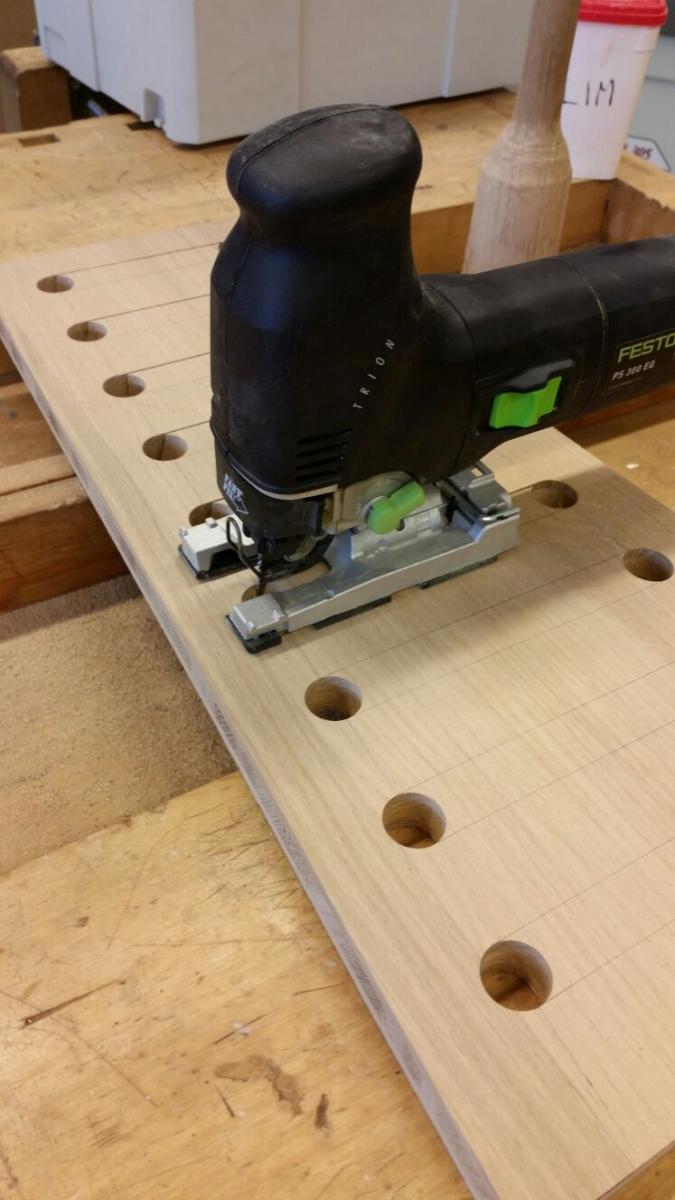

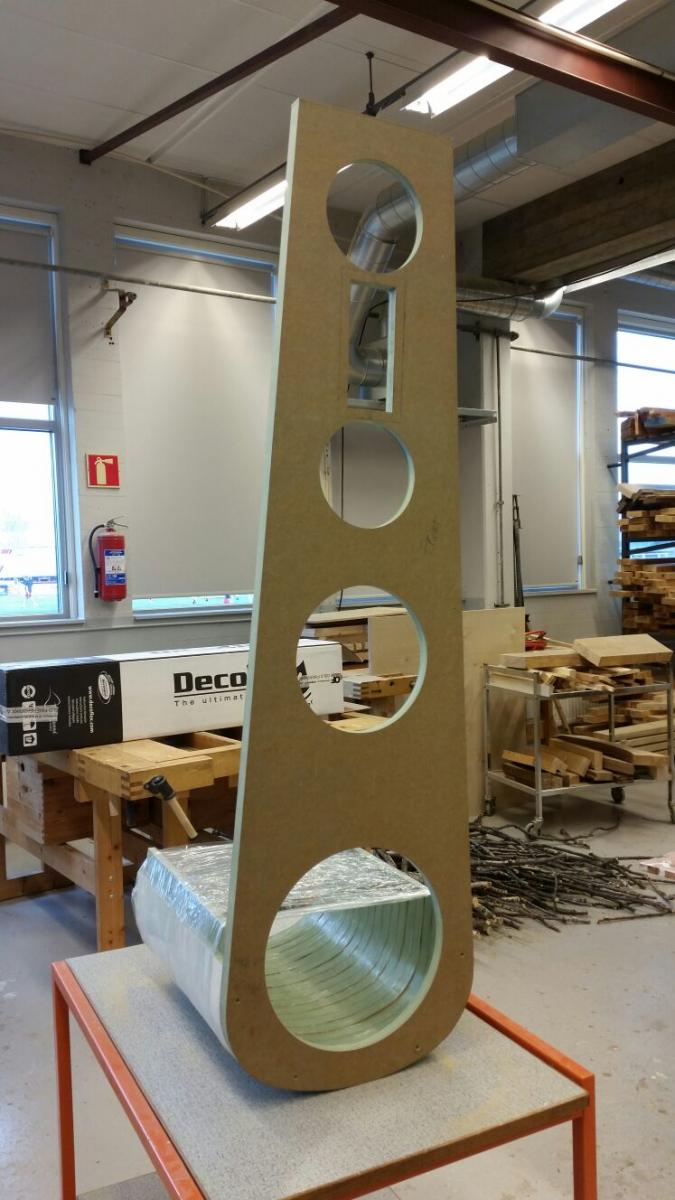

    Her vises hovedtrekkene i konstruksjonen. Understellet er (som alltid) kun en foreløpig støttekontakt.
    Materiale er 27mm MDF i baderomskvalitet. Verkstedet ble kun lånt for å stille opp til liming med et x utall tvinger.
    Lydteknisk er det rett frem;
    12" i bassrefleks (jæh- for helvede) som kan proppes ved behov ved eq. (Hoges-avstemming)
    8" lukket, q ca 0,71
    3" har som kjent eget kammer
    AMT i åpent, dempet kammer.
    Det gjenstår endel detaljer som ikke vises her mht form og funksjon, det kommer vi tilbake til.
    o1 babu.jpg


    rolfb*123

    Hi-Fi entusiast
    Ble medlem
    10.08.2008
    Innlegg
    461
    Antall liker
    292
    Sted
    Oslo
    Torget vurderinger
    3
    Kult prosjekt:)

    Har høyttalere med lignende elementer selv (ATC SCM50SL) og kan bekrefte at dette er meget gode mellomtoner i hvert fall:)
    Kommer til å følge med her:)

    Mvh.
    Rolf

    The Odd One skrider frem.
    Som man ser må en vanlig vinkel søke NAV om syssel-setjingsmidler melder NRK.
    Det hadde jo ikke vært noe kult å gjøre snekker-livet rutinemessing lettvint når man først er diktatorisk blyant-fører?
    Her vises hovedtrekkene i konstruksjonen. Understellet er (som alltid) kun en foreløpig støttekontakt.
    Materiale er 27mm MDF i baderomskvalitet. Verkstedet ble kun lånt for å stille opp til liming med et x utall tvinger.
    Lydteknisk er det rett frem;
    12" i bassrefleks (jæh- for helvede) som kan proppes ved behov ved eq. (Hoges-avstemming)
    8" lukket, q ca 0,71
    3" har som kjent eget kammer
    AMT i åpent, dempet kammer.
    Det gjenstår endel detaljer som ikke vises her mht form og funksjon, det kommer vi tilbake til.
    Vis vedlegget 376569 Vis vedlegget 376570 Vis vedlegget 376571 Vis vedlegget 376572 Vis vedlegget 376573


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301
    Ikke før snekkeren har satt tenna i MDF-platene så tar en høyttaler form samtidig som han har montert et helt badromsmøblement hos en kompis..
    Her telles timer og ikke dager ;-)
    (Jeg har bl.a kasser som er 5 år gamle og halvferdige)

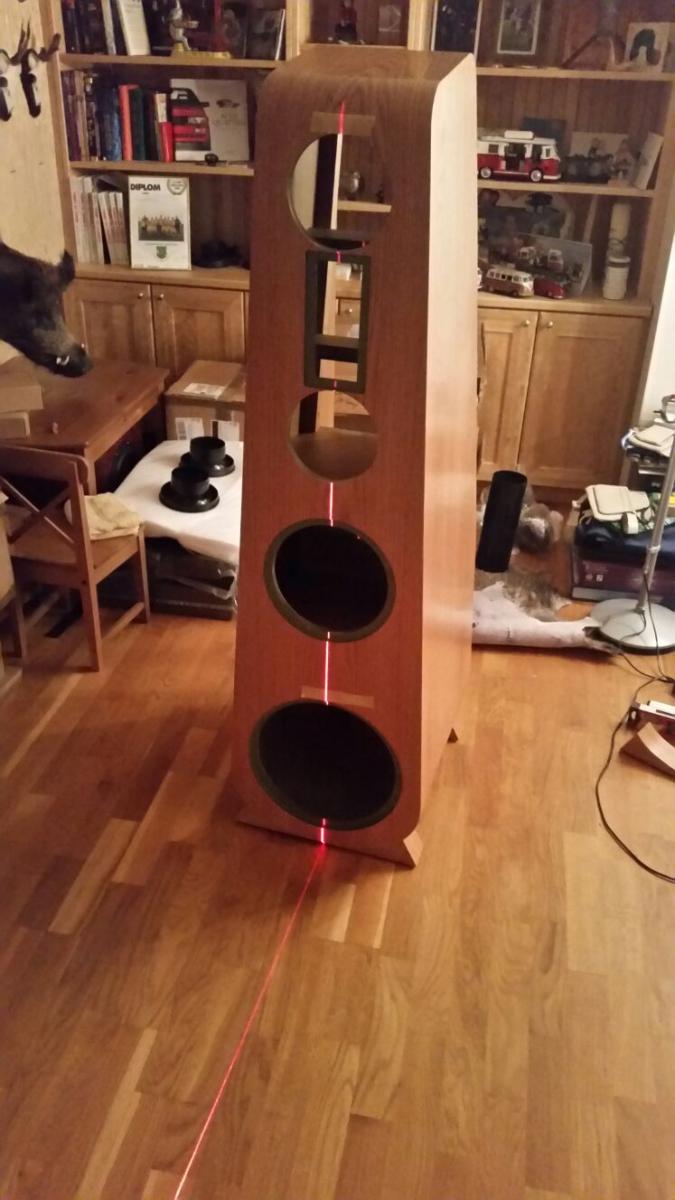

    Prøveoppstilling før avrundinger, finering, etc.:


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    663
    Antall liker
    1.186
    Sted
    Toten
    Torget vurderinger
    4
    Det er jo det fine med å bli eldre, at man trenger ikke så mange timene med søvn;).

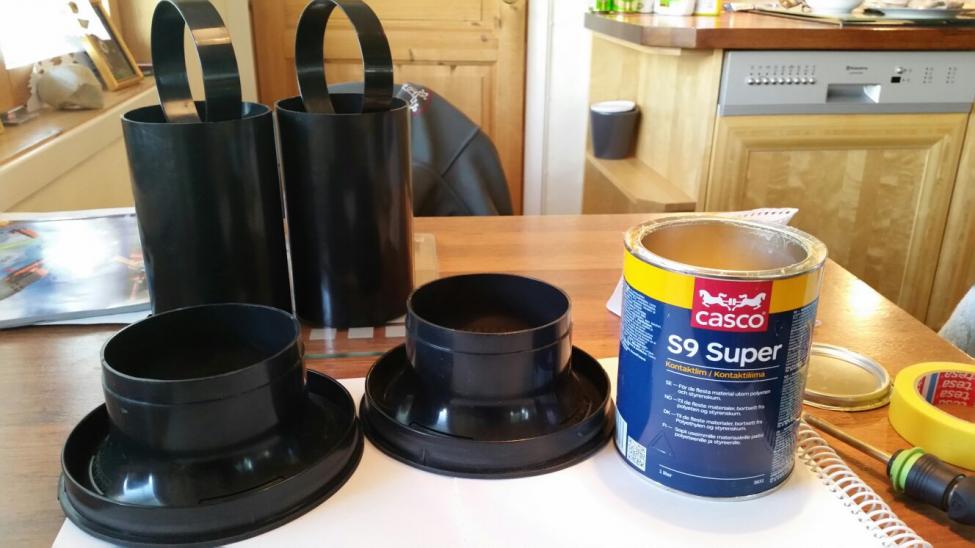

    Hjul fra Scancastor er landet i postkassa, og forsterkning på føtter ble lakkert baki boden i går.


    Makro

    Hi-Fi entusiast
    Ble medlem
    01.06.2009
    Innlegg
    149
    Antall liker
    91
    Helt fantastisk så langt i prosessen. Har snart forsterkeriet i hus
    Hvem gleder seg :cool:


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301
    Senket understell må vi ha men (ikke wunderbaum):


    (Prosjektet er bestilt av OHS)


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301

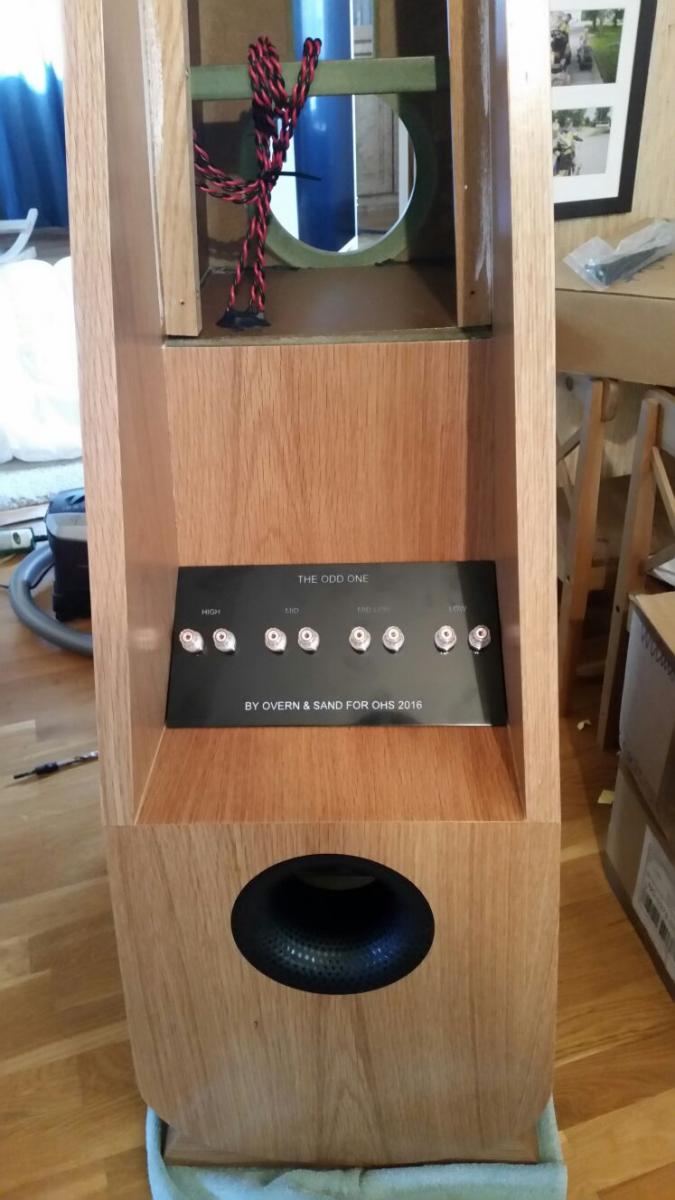

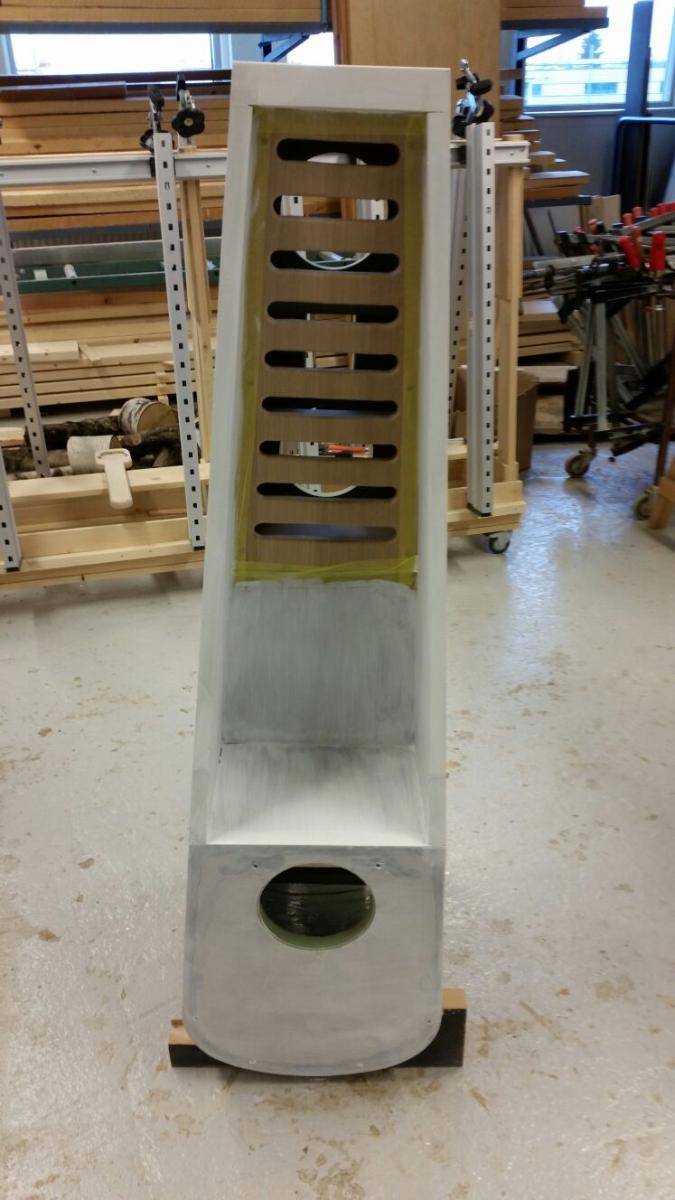

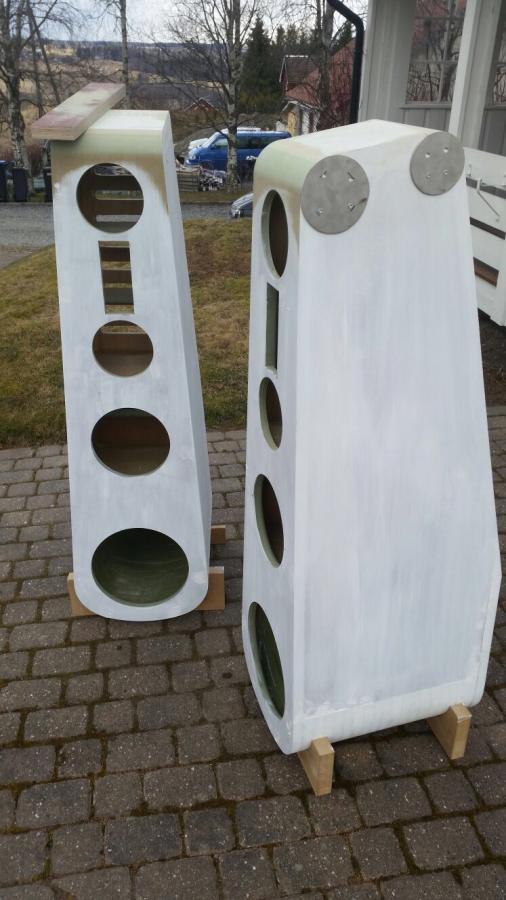

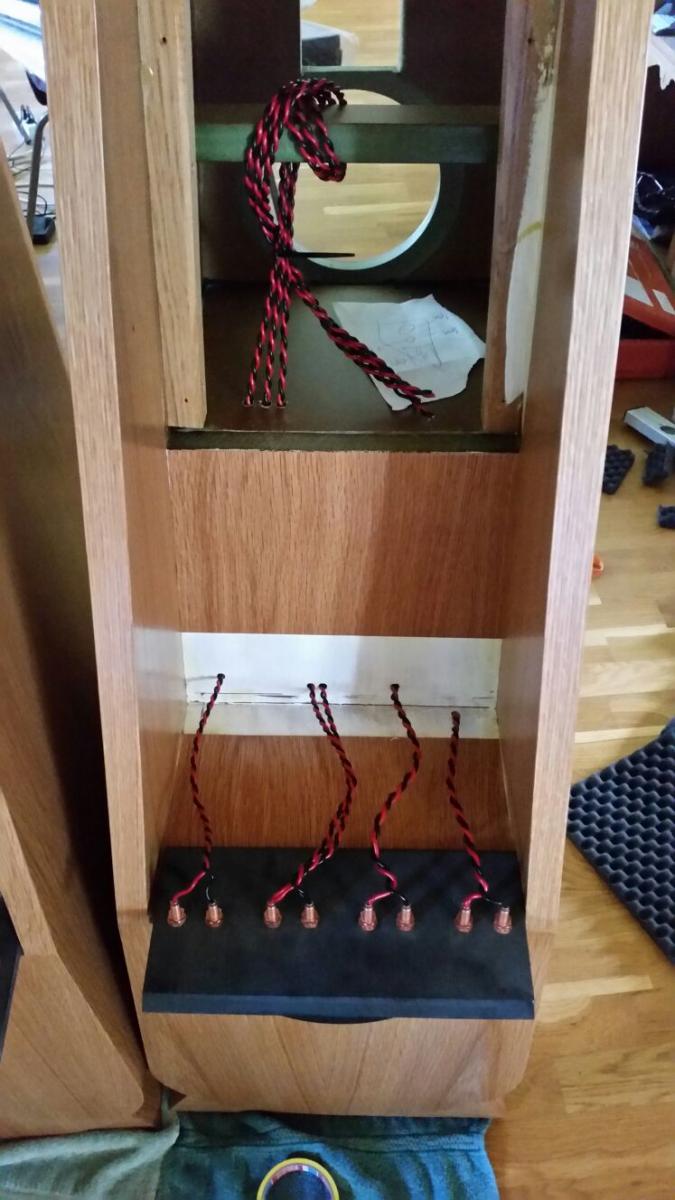

    Her vises bæring for hjul, bakplaten for kobbertermninaler og fremgangsmåte for avrunding (før finering).
    Neodymmagnetene felles inn i MDF for å holde kommende stofframme på plass.


    TT.

    Æresmedlem
    Ble medlem
    15.11.2007
    Innlegg
    23.316
    Antall liker
    21.830
    Sted
    X
    Torget vurderinger
    76

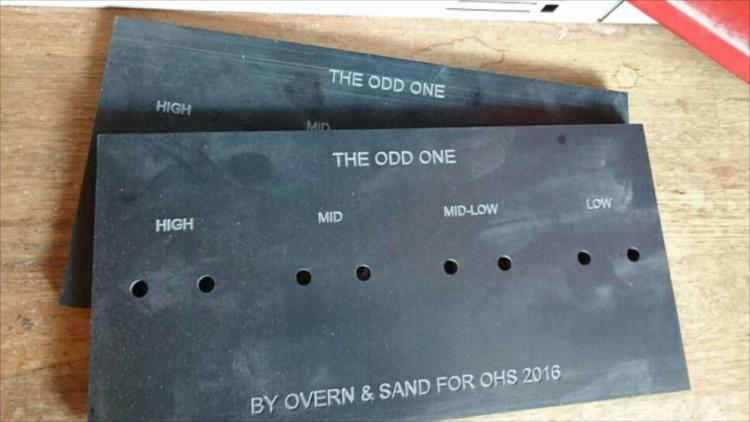

    Hvor har du gravert skilt?


    HCS

    En vanlig fyr fra bygda..
    Ble medlem
    22.02.2007
    Innlegg
    21.252
    Antall liker
    16.264
    Sted
    Nesten Gjøvik..
    Torget vurderinger
    19
    Snøen har gått uti Kolbu...Hjemme til uka Inselwind ? :)


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    663
    Antall liker
    1.186
    Sted
    Toten
    Torget vurderinger
    4
    jorda, våren har omsider kommet hit også;).
    Neste uke er det muligheter for en lytt på Mandag ell Onsdag, Ellers vil mesteparten av tiden bli viet til "The Odd one".
    Meld gjerne ifra om du tar en tar litt på forskudd, så får jeg sørget for noe attått kaffen.


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301
    Vi skal altså benytte MiniDSP delefilter på denne.
    Denne er "ny" for oss og vi behøver en kjørelærer som kan MiniDSP og som har anledning til bli med på "dåpen" og innregulering av The Odd One.
    Seansen vil finne sted i Asker en av de første ukene i Mai.
    Interesse mottas :)


    Makro

    Hi-Fi entusiast
    Ble medlem
    01.06.2009
    Innlegg
    149
    Antall liker
    91
    Vi skal altså benytte MiniDSP delefilter på denne.
    Denne er "ny" for oss og vi behøver en kjørelærer som kan MiniDSP og som har anledning til bli med på "dåpen" og innregulering av The Odd One.
    Seansen vil finne sted i Asker en av de første ukene i Mai.
    Interesse mottas :)
    Ja fint om noen kunne tenke seg det !


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301
    Ingen gode hjelpere for programmering... :-(
    Vi får ta lærdom på en hardere måte ser det ut til :-(

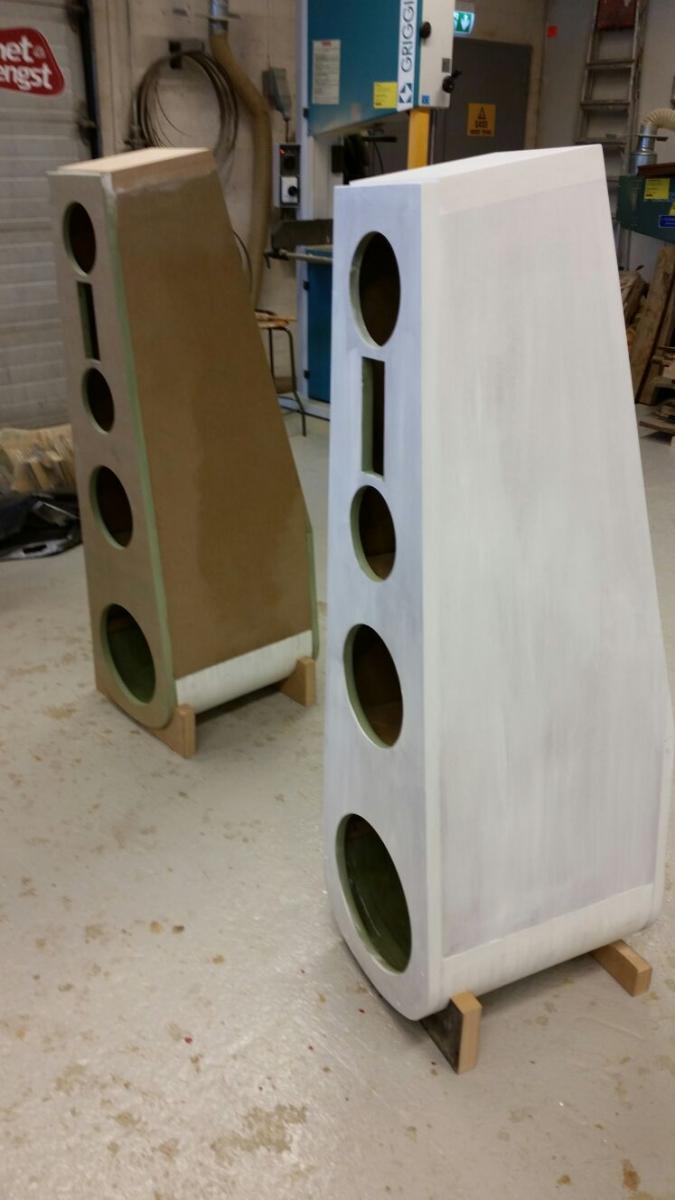

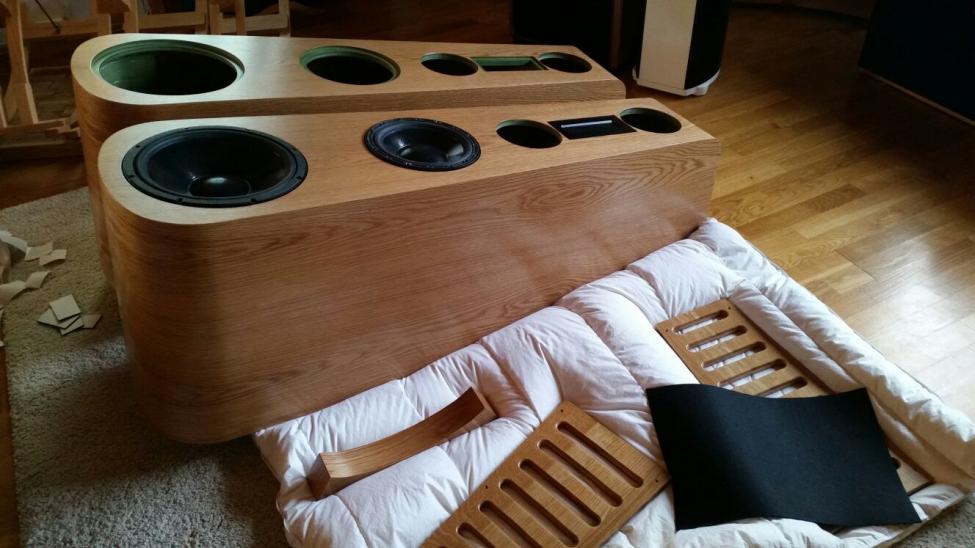

    Litt fra 11 timers iherdig jobbing på nisseverktedet:

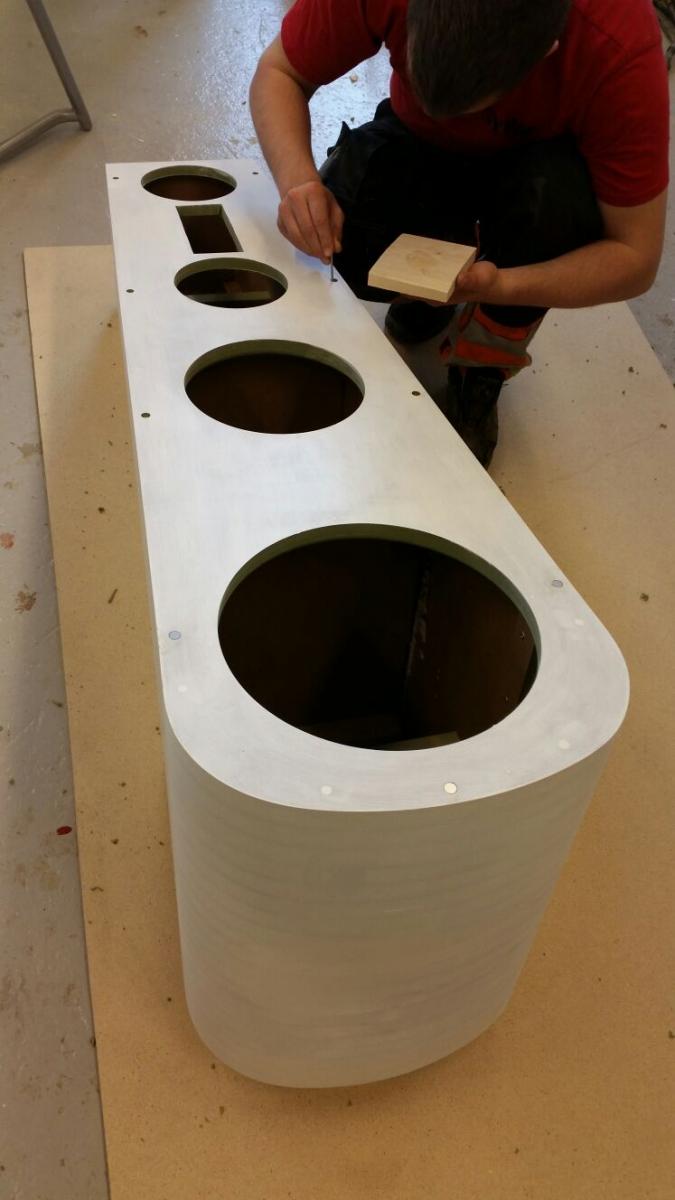

    - Magneter for stofframme limes på
    - Finer er lagt. I morgen venter pussing, vannbeising etc.


    Lukket

    Hi-Fi interessert
    Ble medlem
    25.05.2015
    Innlegg
    80
    Antall liker
    24
    Wow . Fantastisk disign og utsende ??????


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.923
    Antall liker
    805
    Sted
    Stord
    Torget vurderinger
    1
    Tøffe høyttalere.

    Hvor har du fått eikefineren fra?


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    663
    Antall liker
    1.186
    Sted
    Toten
    Torget vurderinger
    4
    Finér er handlet fra Oslo finérfabrikk. Fantastisk kvalitet og treslag av mass.

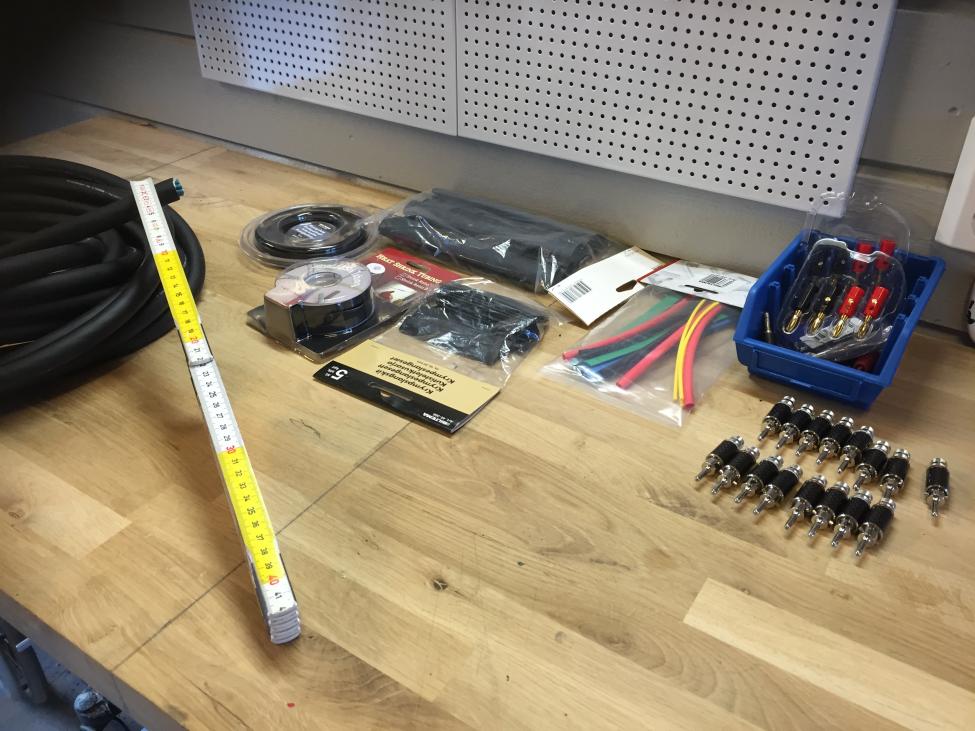

    Nå er det jo snart bare moroa igjen.- dempemateriale, kabling, lukta av loddebolten og montering av elementer ..


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    1.923
    Antall liker
    805
    Sted
    Stord
    Torget vurderinger
    1
    Hva må du betale for fineren der?

    Utrolig vanskelig å finne i Norge...


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    663
    Antall liker
    1.186
    Sted
    Toten
    Torget vurderinger
    4
    De får du kjøpt via snekkerverksteder og div byggfirmaer som eksempelvis Byggtorget. Et ark har str 1250*2500mm og koster ca 1300 per ark. Kan limes med kontaktlim..


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.566
    Antall liker
    1.301

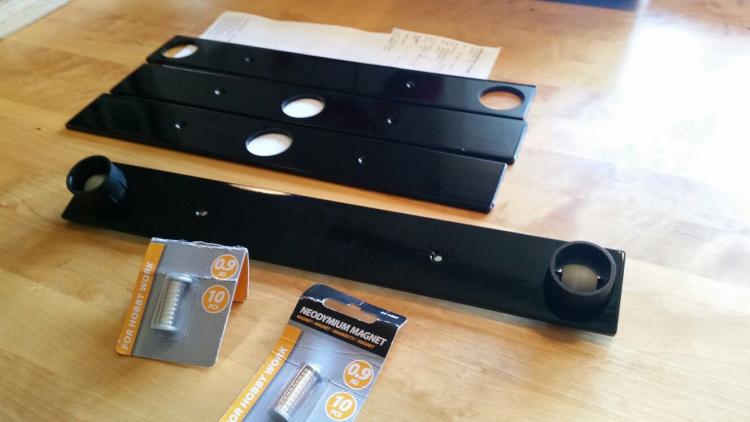

    Detalj av understellet: Flattstål (sortlakkert felt) boret for usynlige hjul".
    Legg merke til at det blir. 2 + 1 hjul på hver høyttaler. 3 punkt vil alltid stå stødig.
    Hensikten med at "utriggerene" er like brede er at det blir "velte-sikring" på bakerste utrigger hvor det er 1 stk hjul.


    Makro

    Hi-Fi entusiast
    Ble medlem
    01.06.2009
    Innlegg
    149
    Antall liker
    91
    Nå nærmer det seg dåpen !
    Gleder meg til W.Sand og Inselwind kommer med "The Ones"
    I mellomtiden har jeg studert og spilt på miniDsp og i dag installerte jeg Dirac Live.:cool:

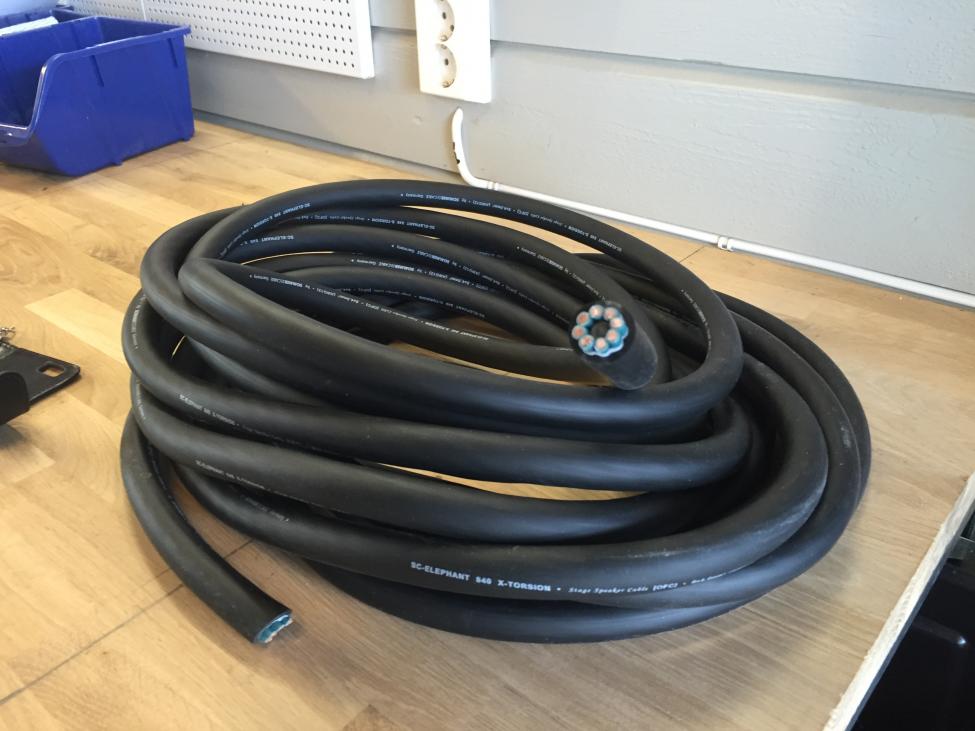

    Med posten kommer Sommercable Elephant 8x4mm2 så blir det litt orden i ledningene.
    Anaview er også på gang så får vi se.
    Hvis været er fint på åpningsdagen venter det god mat på grillen til de glade herremenn:)


    Makro

    Hi-Fi entusiast
    Ble medlem
    01.06.2009
    Innlegg
    149
    Antall liker
    91
    Litt oppdatering, stafettpinnen for deling er herved...

    Takk så mye til broder Willy S og Øivind O
    for å ha realisert en guttedrøm. Jeg husker så godt anlegget til bruttern
    da han hadde John Curcio Daniel preamp, Borbely Dc 100 monoblokker
    og Proac studiomonitorer. Rush xyz ble spilt og jeg var frelst på særlig ATC
    mellomtonen.

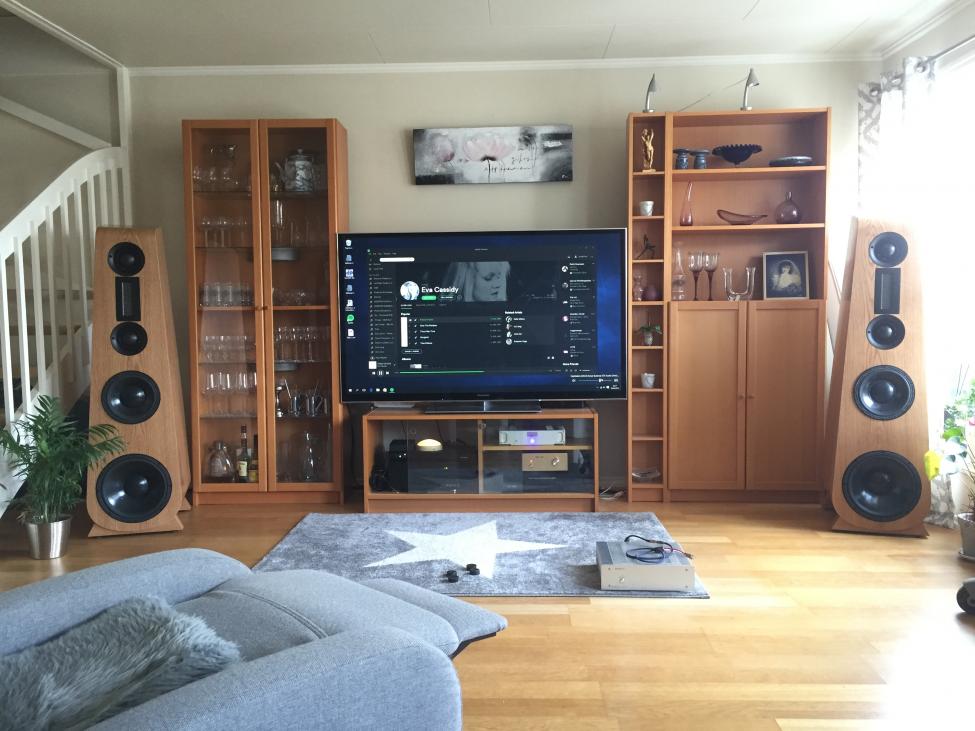

    The Odd One ferdig lakkert og i hvilestilling :)!

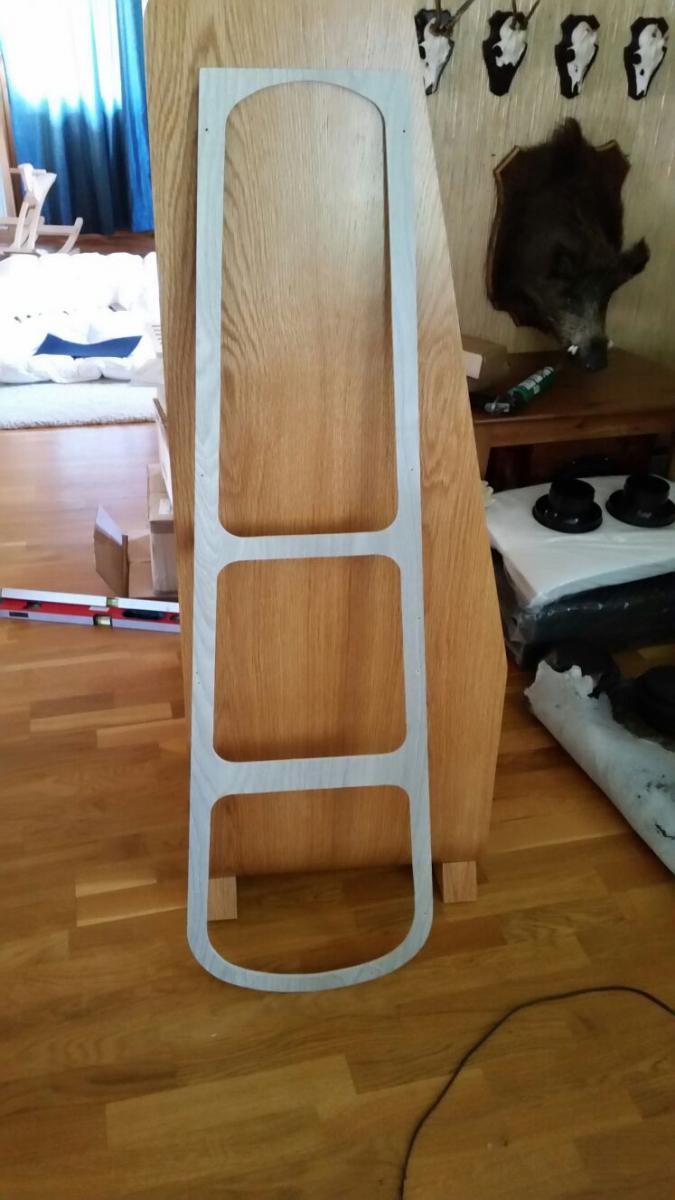

    Ramme for stoffront som blir hvit


    I vater med ben på hjul


    Kabler må termineres


    Mvh :)
