    HVA??? Ikke 100% hardwiring?


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4
    Noen sandy bitches i filament forsyningene
    Har blitt softere med tiden 😎


    Sluket

    Sivilaudiofil og Master Baiter
    Ble medlem
    11.08.2006
    Innlegg
    55.205
    Antall liker
    101.694
    Torget vurderinger
    23
    OK da. Har vel ikke størst betydning kanskje. Men vi ble litt skuffet :(


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.808
    Antall liker
    1.378
    Har vært ute av hifi-gamet en stund. Ser Rod Coleman-regulatorene sånn ut nå? Pussig.

    Du bruker vel endel EML-rør med disse regulatorene går jeg ut fra. Tar det lang tid før rørene får den riktige glødespenninga med Rod Coleman? Ser at de gamle regulatorene ihvertfall bruker år og dag (litt overdrevet) på WE 300B for å komme opp til ca. 5V. Har vel noe med at både WE og EML-rørene har en eller annen form for "innebygget" sakte oppvarming av filamenttråden. Passer liksom ikke helt med CCS på WE hvis en har det travelt.


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4
    Hei VB
    Rod har revidert regulatordesignet og endret pcb fasongen.
    Jeg tror ikke han har lansert v9, jeg fikk fra test batch ,men det er nok rett rundt hjørnet.
    Emissionlabs rør må ha en tidsforsinkelse på anodespenninfen om en skal bruke regulert dc til filamentene.
    Jeg bruker et relé og et time delay rør til dette
    Har ikke kommet så langt, men når det kivikksølvet damper skal jeg sjekke hvordan v9
    «Kommer opp»


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.808
    Antall liker
    1.378
    RC skrev engang at det mest skadelige for rørene er å sette på anodespenninga når filamentene er halvvarme, men spurte aldri om hvilket konkret spenningsintervall som var "farligst". Regulatorene kommer relativt raskt over 2,5 volt, men bruker laaaaang tid fra sånn ca. 4,5V til 5V. Med JJ så er spenningsøkninga relativt rask og jevn helt opp til 5V.


    stianG

    Overivrig entusiast
    Ble medlem
    28.11.2002
    Innlegg
    628
    Antall liker
    663
    Sted
    Bergen
    Torget vurderinger
    27
    Du får si ifra om dette er noe du skal kvitte deg med på sikt. Jeg er for lat/har for lite fritid til å skru sammen psu selv, så jeg bruker fortsatt den boksen som fulgte med DaVa.

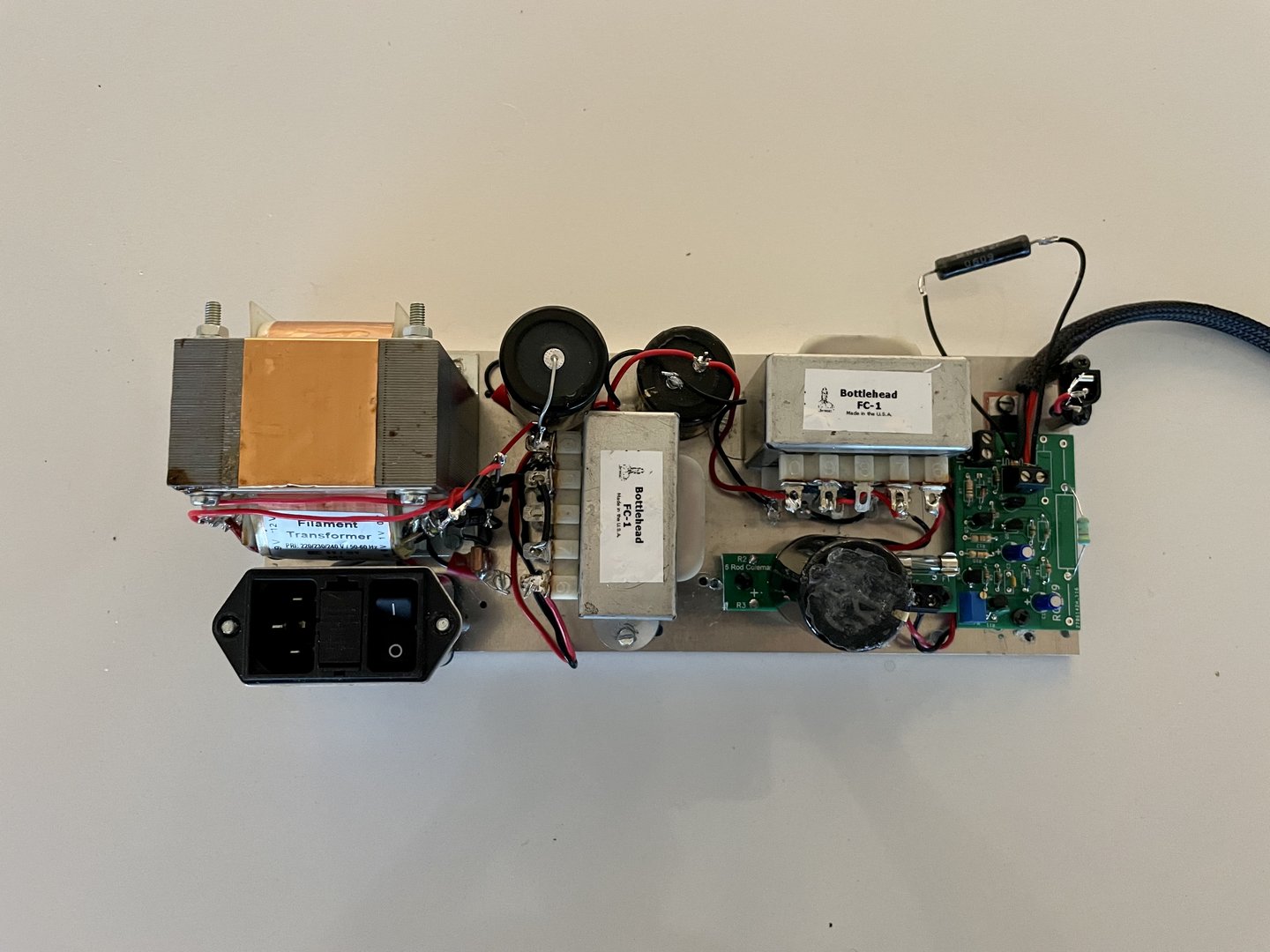

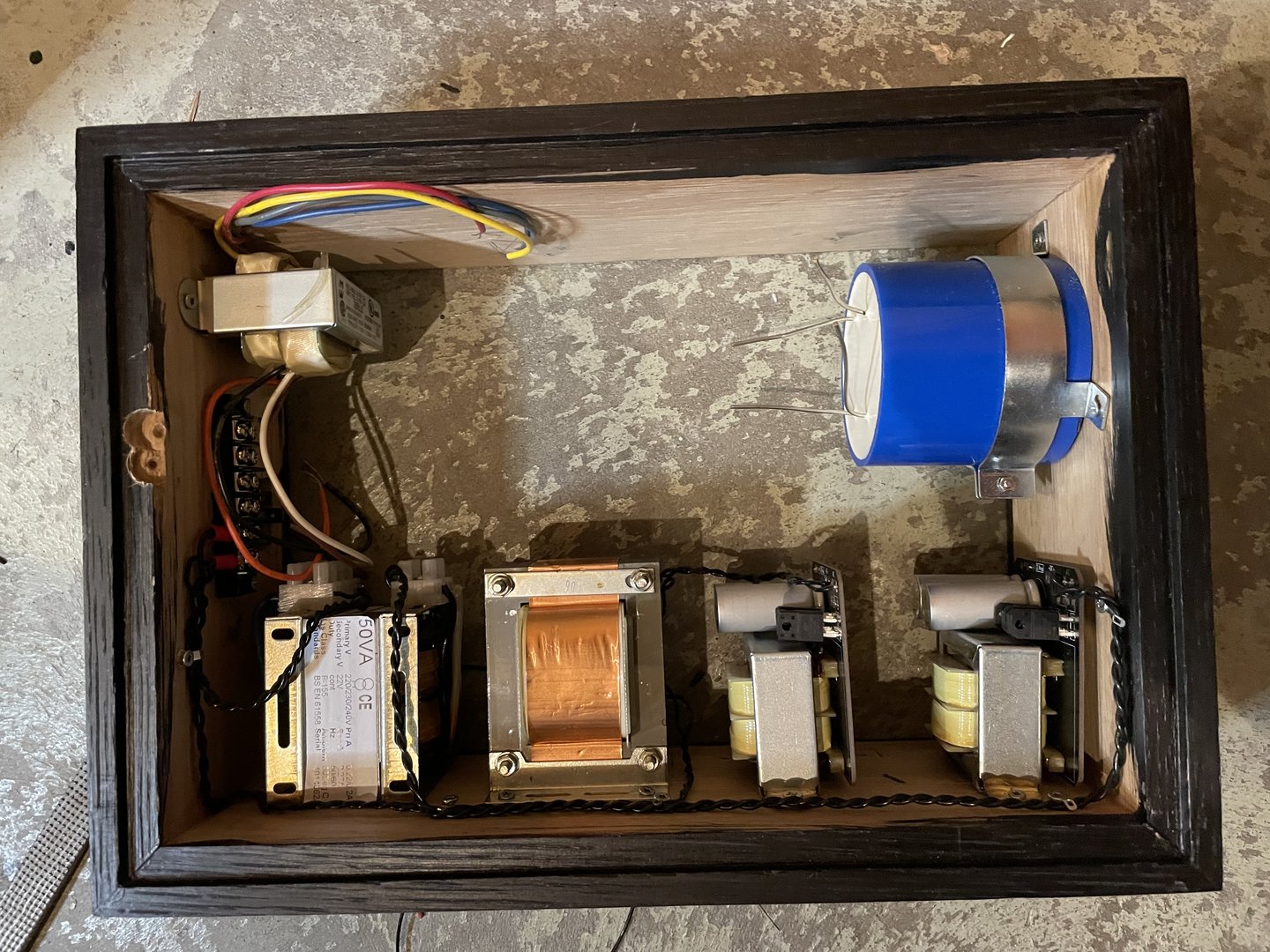

    Har laget en fluevekt versjon av DaVa fieldcoil psu som blir med til ETF.
    Nix rør bare jern og sandy bitches
    Måtte holde vekten nede
    Kan ikke ha noe av at LMC flyr rundt «stock naked» fordi det ikke var vekt igjen til klær:cool:
    Vis vedlegget 759507


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4
    Darius Valiunas var et av flere hyggelige møter på ETF. Han hadde med seg sin nye fieldcoil pu Reference. ...
    DaVa FC-a1 er knallbra, men reference er bedre, og det gikk som det måtte gå.... kommer i slutten av februar. Forsinket julegave.
    dava reference.jpg


    Sluket

    Sivilaudiofil og Master Baiter
    Ble medlem
    11.08.2006
    Innlegg
    55.205
    Antall liker
    101.694
    Torget vurderinger
    23
    Darius Valiunas var et av flere hyggelige møter på ETF. Han hadde med seg sin nye fieldcoil pu Reference. ...
    DaVa FC-a1 er knallbra, men reference er bedre, og det gikk som det måtte gå.... kommer i slutten av februar. Forsinket julegave. Vis vedlegget 766396 Vis vedlegget 766397
    Mulig jeg har gjort meg bort... kom i skade for å nevne for din frue at i år lå det nok en bitte liten eske under juletreet.. en eske med dyrt innhold og en diamant i enden. Kan kanskje ha skapt litt feil forventninger.. beklager dette altså. Jeg og kjeften min 😖


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.903
    Antall liker
    13.165
    Sted
    Drøbak
    Torget vurderinger
    45

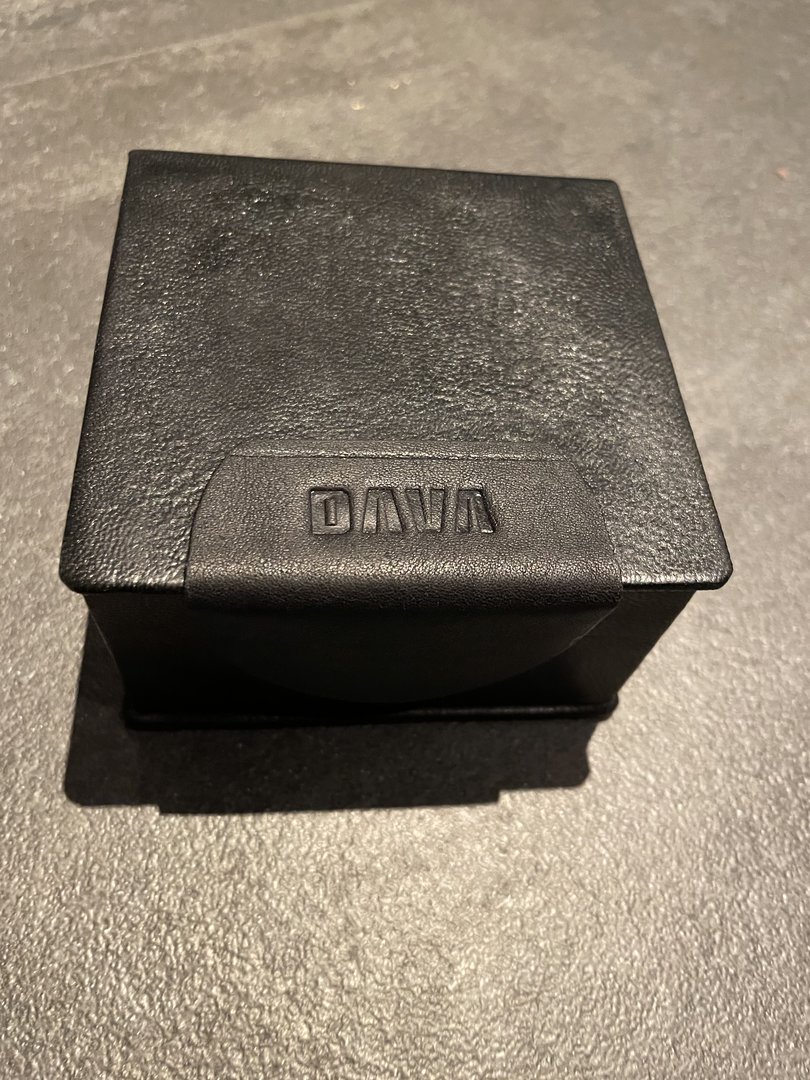

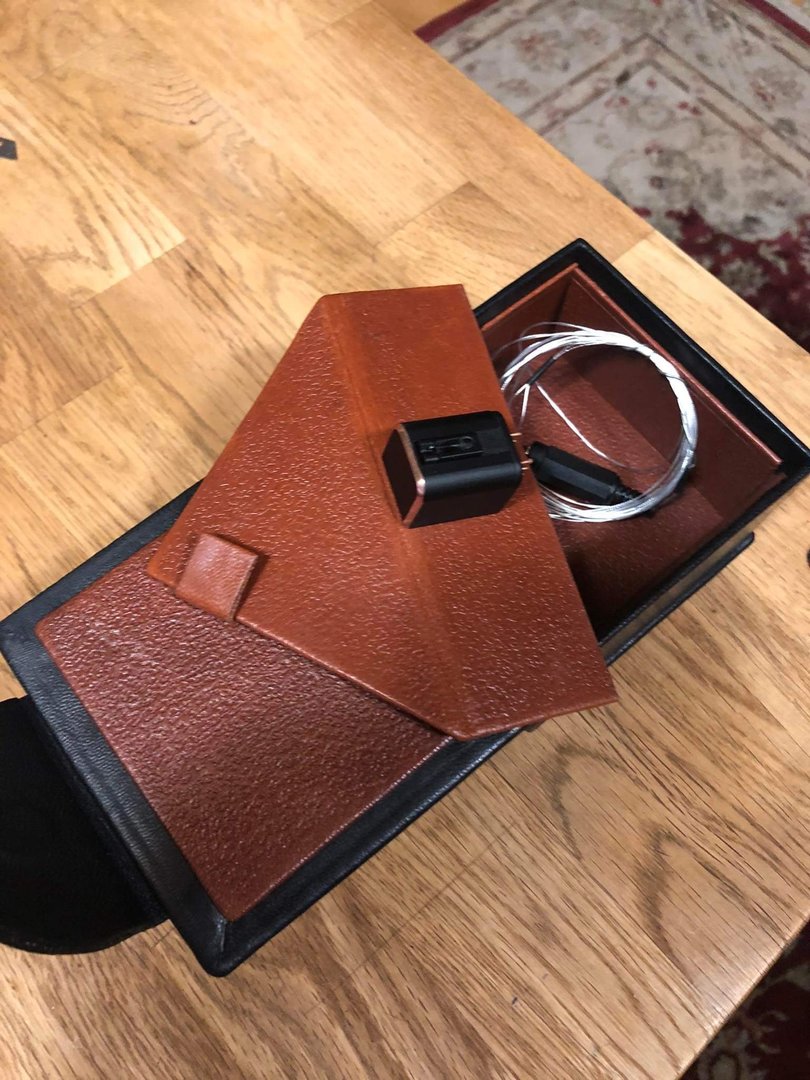

    gjør det ikke bedre at den ligger i skinn etui


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4

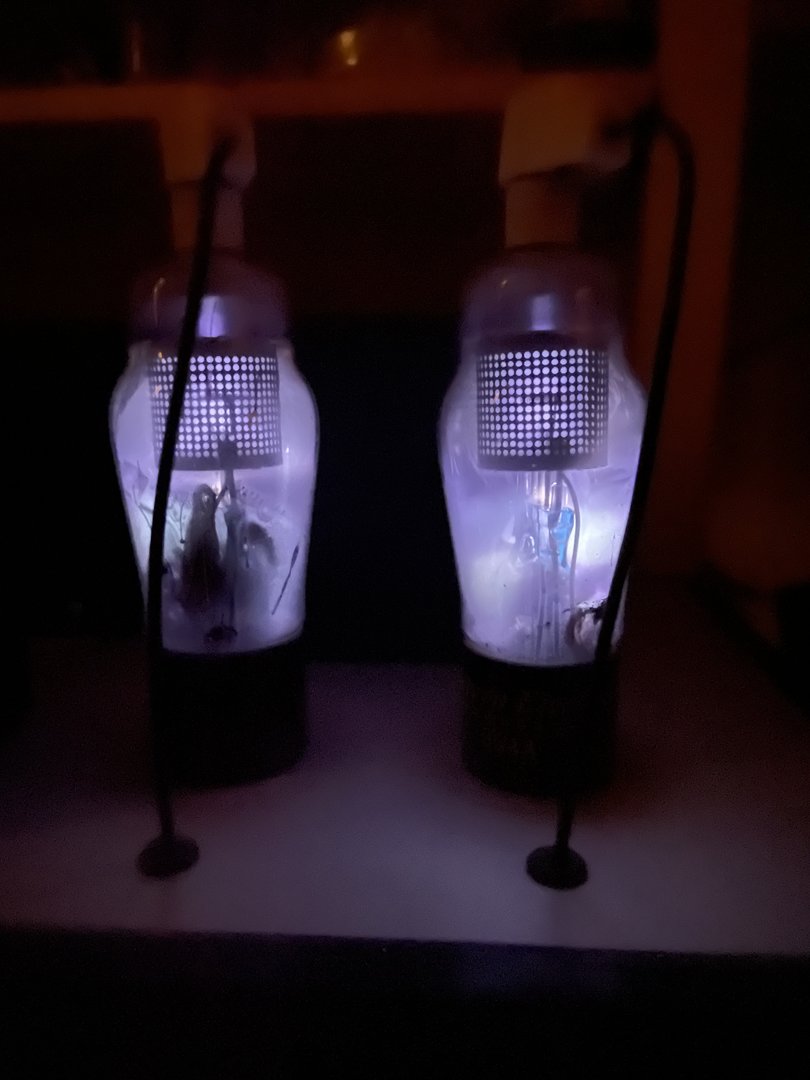

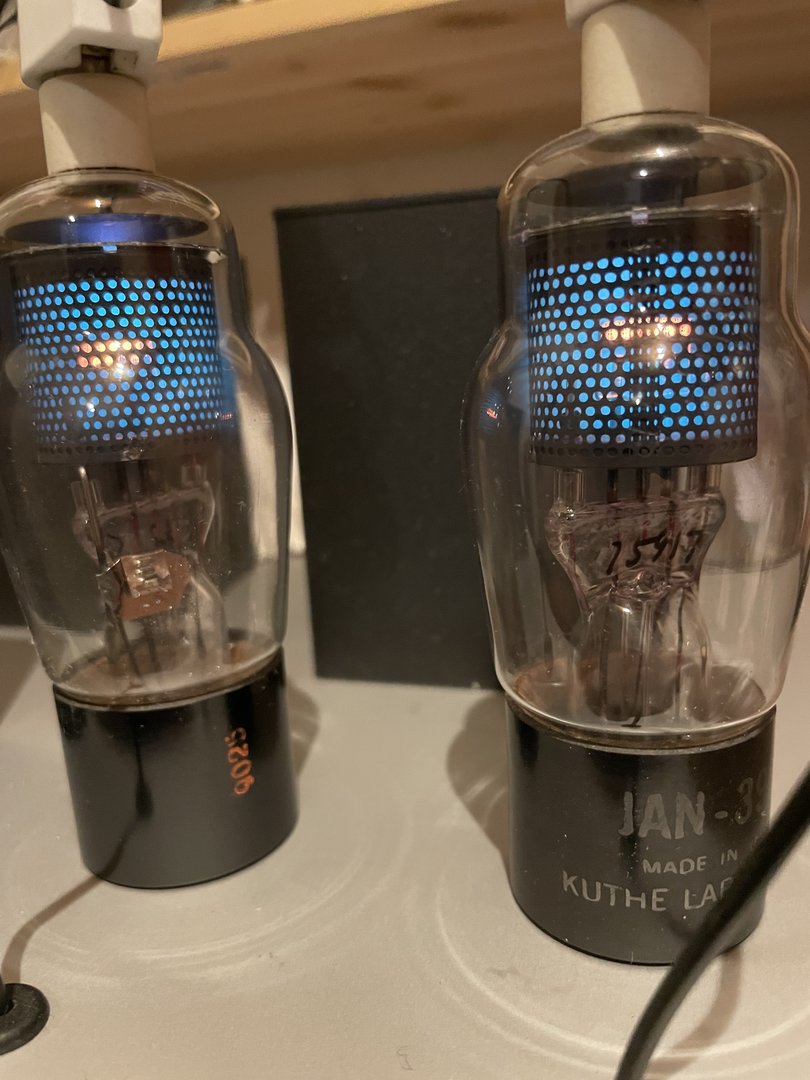

    Om noen kopler opp to 394a og det ser ut som på forrige bilde: skru av og sjekk kablingen
    Jeg dret meg ut og hadde koplet filamentene i serie isteden for i //.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.808
    Antall liker
    1.378
    Nydelige rør. Hypnotisk lys. Synes personlig det er litt nifst med kvikksølvlikerettere, men kan vel settes i bur om en skulle ønske det.


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4

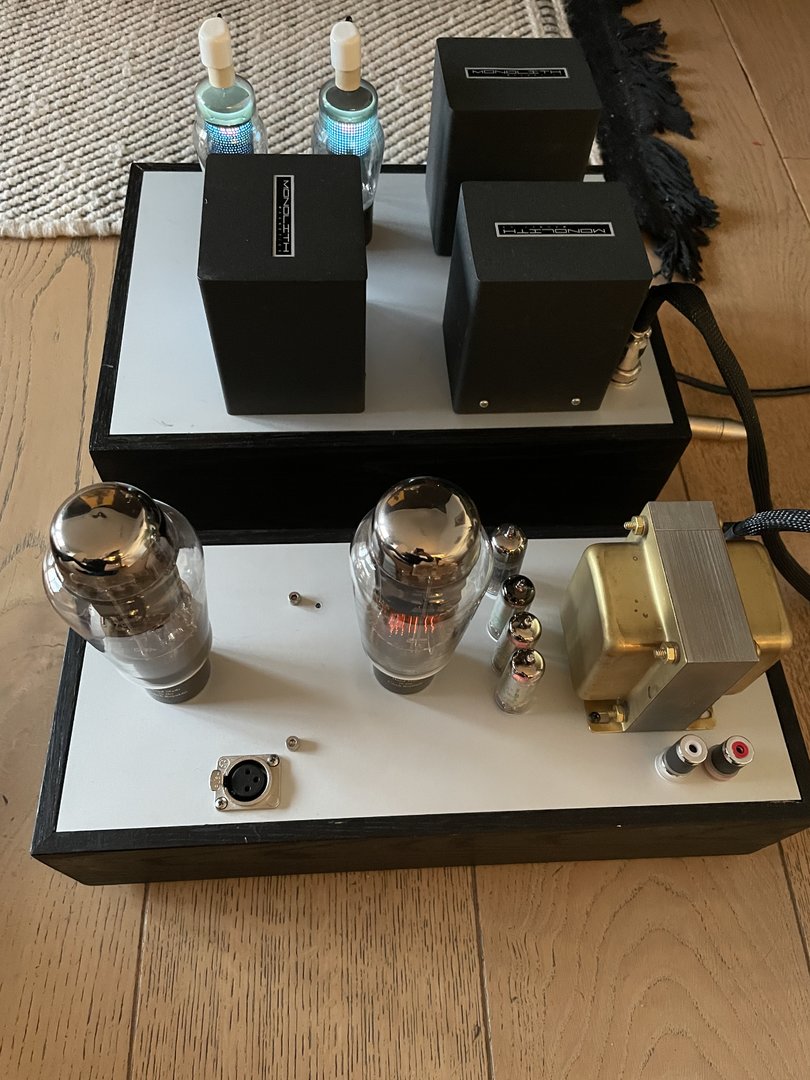

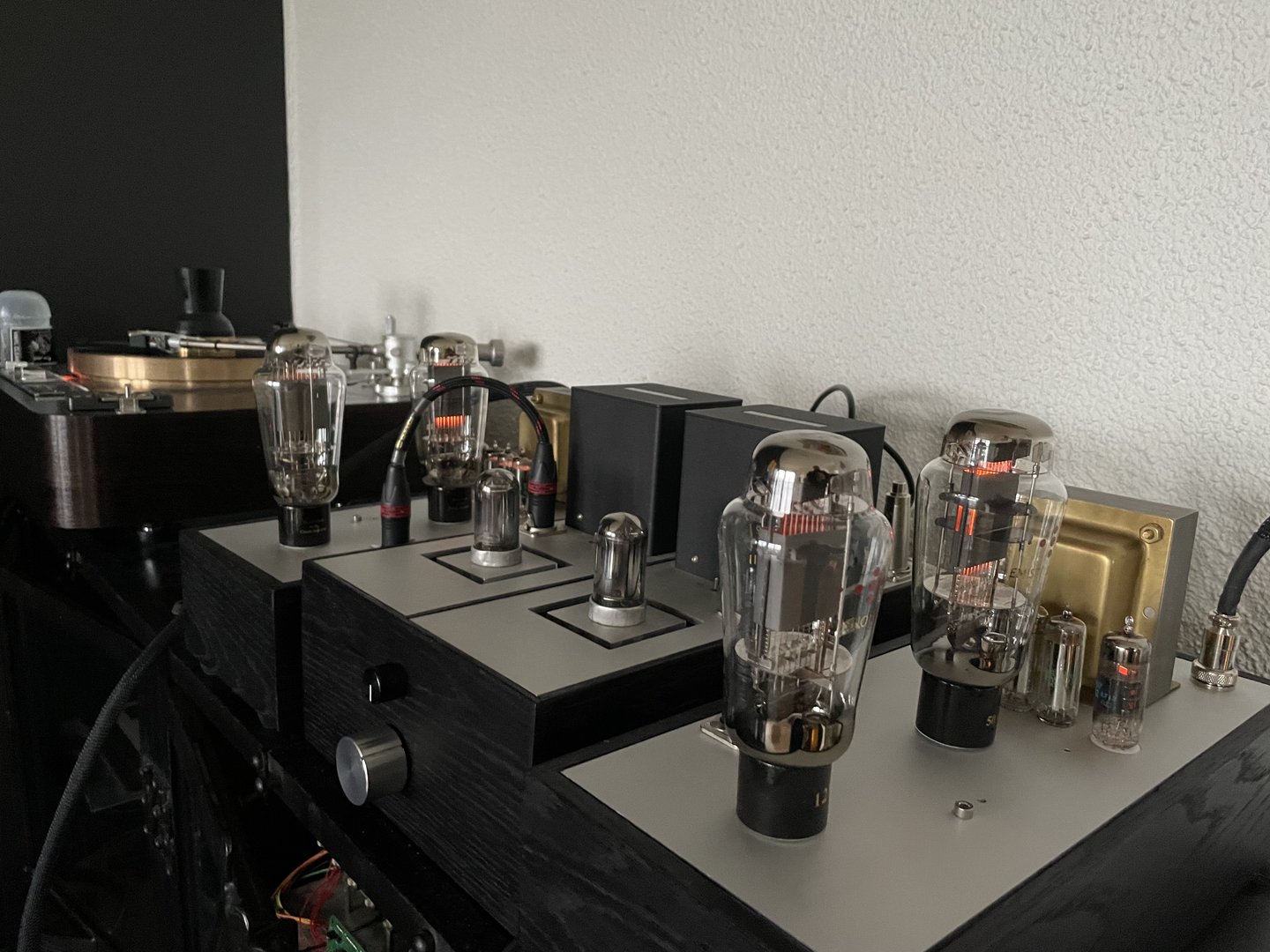

    Endelig ble det liv i en kanal. Tanken var at begge skulle være ferdige til jul…
    Kanskje blir det Stereo før påske.
    For mye jobb , for lite tid i furteboden…
    Gjorde en kjapp test av Drivertrinnet.

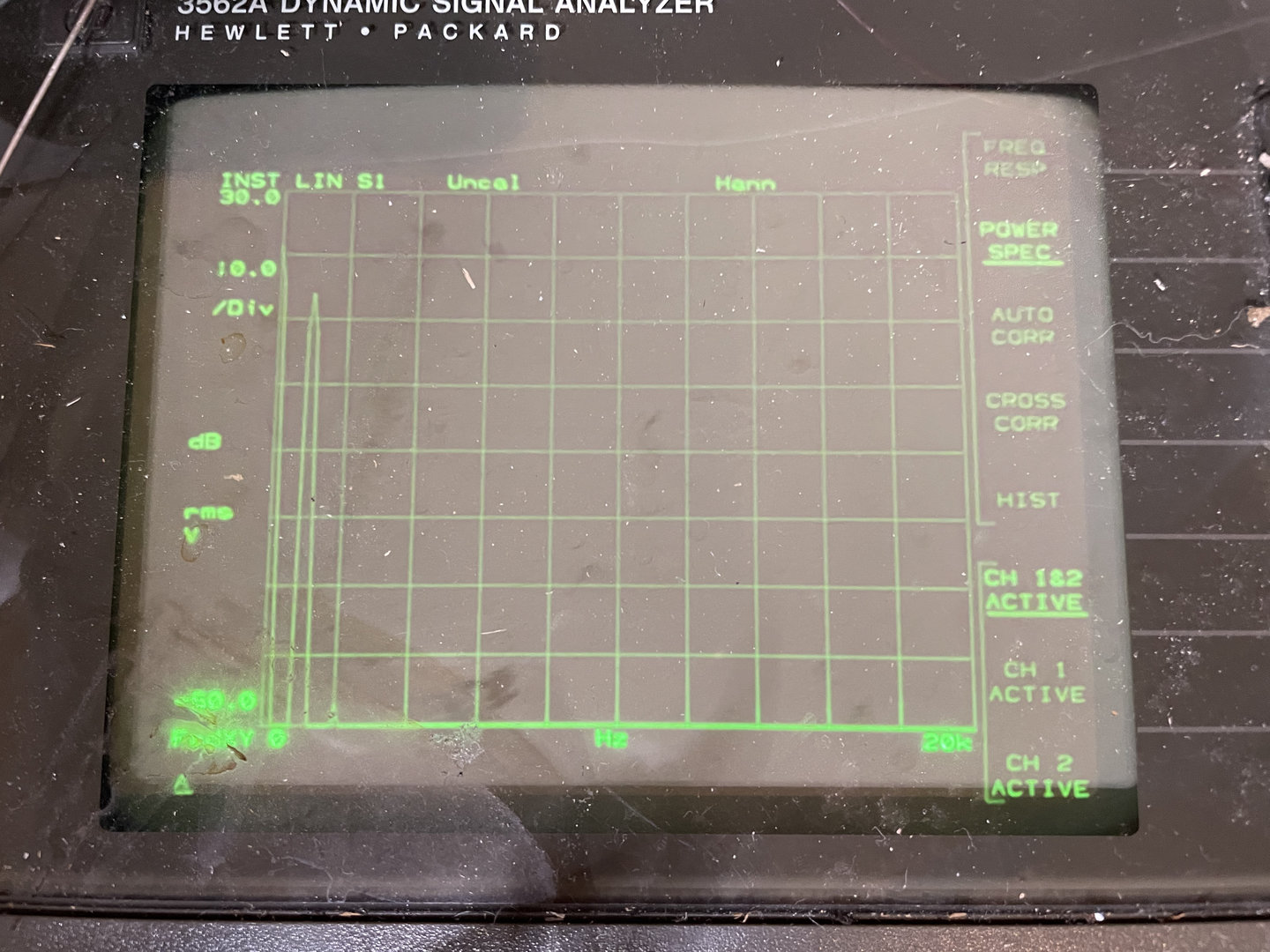

    (Skjermbilde spektrum 1 kHz 54 Vrms inn på G1 til 50 )
    EML 12B skjemmer seg ikke ut.


    Ta


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.903
    Antall liker
    13.165
    Sted
    Drøbak
    Torget vurderinger
    45
    V sendte deg mail om T&G Electro for noen dager siden..... 😂


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.808
    Antall liker
    1.378
    Endelig ble det liv i en kanal. Tanken var at begge skulle være ferdige til jul…
    Kanskje blir det Stereo før påske.
    For mye jobb , for lite tid i furteboden…
    Gjorde en kjapp test av Drivertrinnet.
    (Skjermbilde spektrum 1 kHz 54 Vrms inn på G1 til 50 )
    EML 12B skjemmer seg ikke ut.
    Du må forklare litt mer om hva vi ser på bildene. Hvilke rør du bruker etc. etc. Trodde du brukte GM70, men dette ser ut til å være noe helt annet. Ser flott ut ihvertfall.


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4

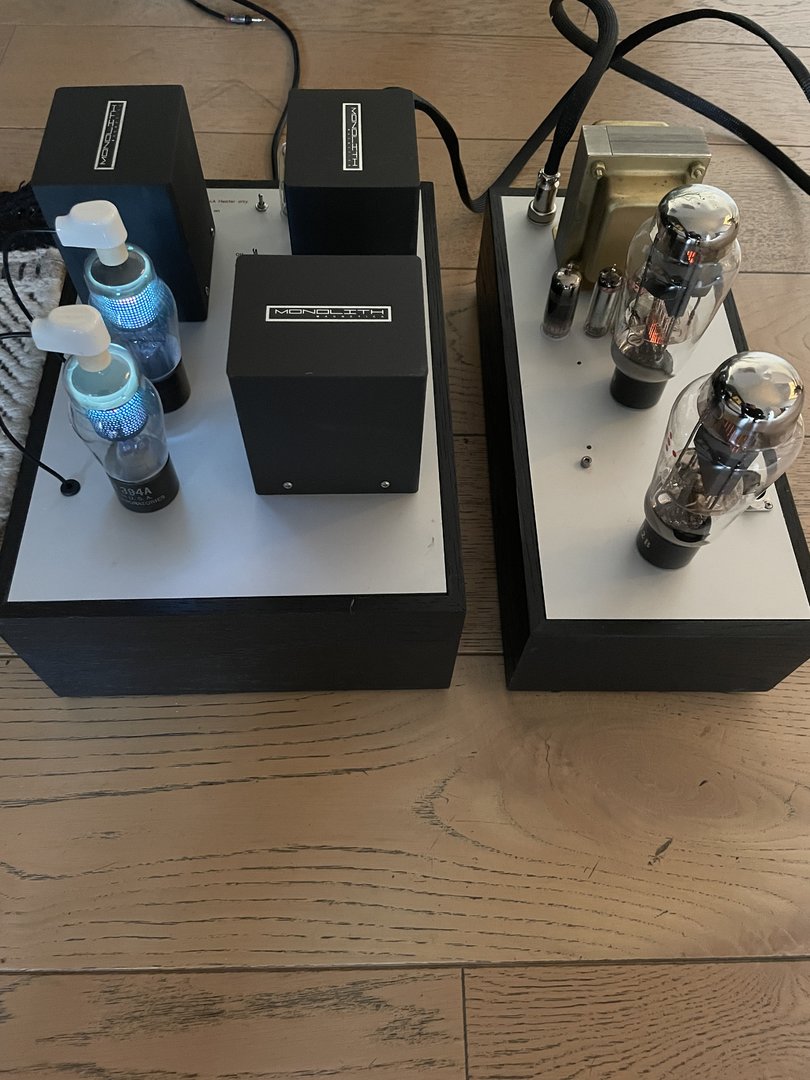

    GM70 er en annen forsterker. Den har EML30a som driver rør( it koplet med iso nc 20f2)

    Forsterkeren på bildet er versjon «ørten» med 50 som utgangsrør.

    Emissionlab lanserte et nytt driver rør i fjor :12B
    Det har hyggelig lav indre motstand, rundt 2k3
    Og er lettere å finne en passelig interstage trafo til enn feks 30a som har nesten 3x så stor indre motstand.


    forsterkningen er i området 13-15x for 12B

    strøforsyningen med 394a ( diodekoplet) lc lc
    Filter til utgangsrøret.
    De små rørene er en spenningsregulator ( pentode 12gn7a med vr rør. Utgangsresistensen fra regulatoren er ca 1/gm og +- 10% sving i nettspenning gir +- 0,5% spenning ut ifra regulatoren.
    Siden jeg har et linje trinn med 4p1l som gir 2/4 x forsterkning før 12B er det tilstrekkelig til å dra 50 inn i klippeland.
    Det er ikke annen Feedback i denne regulatoren en «katode degenerering» så den forårsaker ikke frekvens respons problemer.
    Med filamentbias for 12B ble det nødvendig å droppe V+ (440 V) til ca 300 for ikke å lage en stekeplate….
    It og opt og siste choke i psu er gjenbruk
    Custom viklet av Dave Slagle i 2012 til den første 50 se ampen jeg bygget.
    Screenshot av spektrum er signalet inn på utgangsrøret. Ved 54V rms er det hyggelig lavt


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.808
    Antall liker
    1.378
    Takk for tilbakemeldinga. Nå skjønner jeg litt mer. Har forresten bestilt 50 6e5p-rør fra Ukraina. Årgang 1965 (jo eldre jo bedre). Hvis du skulle ha behov for å teste ut disse en gang i framtida så vet du hvor du skal henvende deg.


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4
    VB Takk, skal jeg huske på. Foreløpig må jeg fokusere på å gjøre ferdig kanal 2 og noen andre prosjekter som venter...
    Høyttalerene mine trenger ikke så mye guffe for å spille .
    Her er spektrum med 100mV @ 1kHz inn. (høyttaler som last). Gul fra inngangen, blå utgangen til forsterkeren . Lydnivået er høyere enn det jeg foretrekker mesteparten av tiden. Etter som jeg får tid skal det lages en aktiv deling og denne forsterkeren skal da drive Supravox 285-2000mk2 og Tad 2002

    eml12B-50se 100mv inn ht som last spektrum inn (gul) ut (blå).png

    Sist redigert:
    • Love
    Reaksjoner: LMC

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4

    DaVa ref measurements.png


    Darius sendte bilde av min DaVa ref som han er i ferd med å gjøre ferdig. Han har endret coilen . Den er nå "flat" og gap er redusert til 0.4! mm. Færre viklinger, større output bedre høyfrekvensrespons. Han skrev at dette er den beste han har laget hittil!


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4

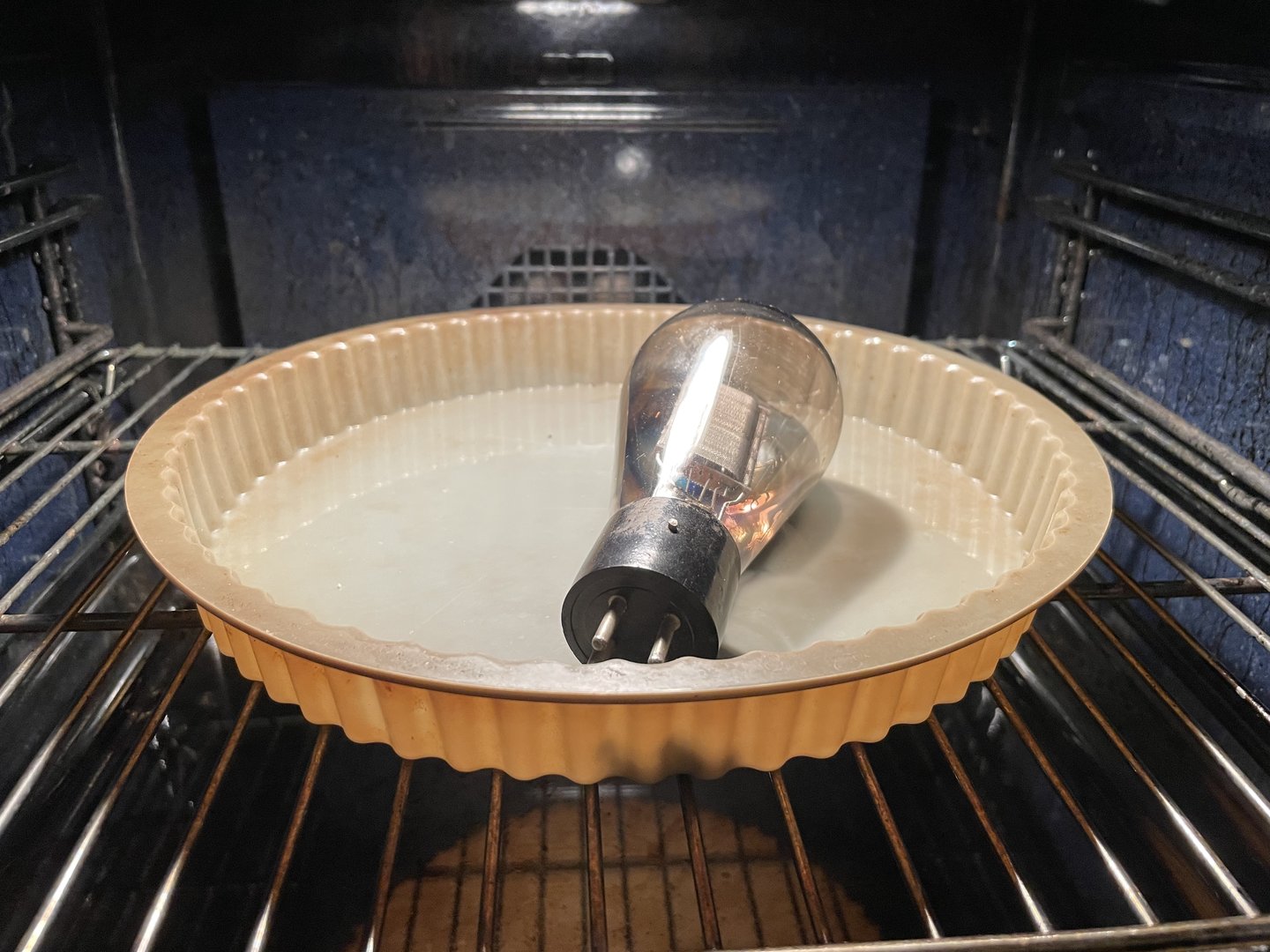

    En god lang natt i ovnen, røret er gassy.
    Mesh plate 50 type.
    Håper baksten blir vellykket


    Fosse

    Æresmedlem
    Ble medlem
    19.08.2003
    Innlegg
    11.420
    Antall liker
    25.777
    Torget vurderinger
    24
    Det hender at Sluket er morsom 😂 🥰


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.046
    Antall liker
    2.800
    Sted
    Kolsås
    Torget vurderinger
    4

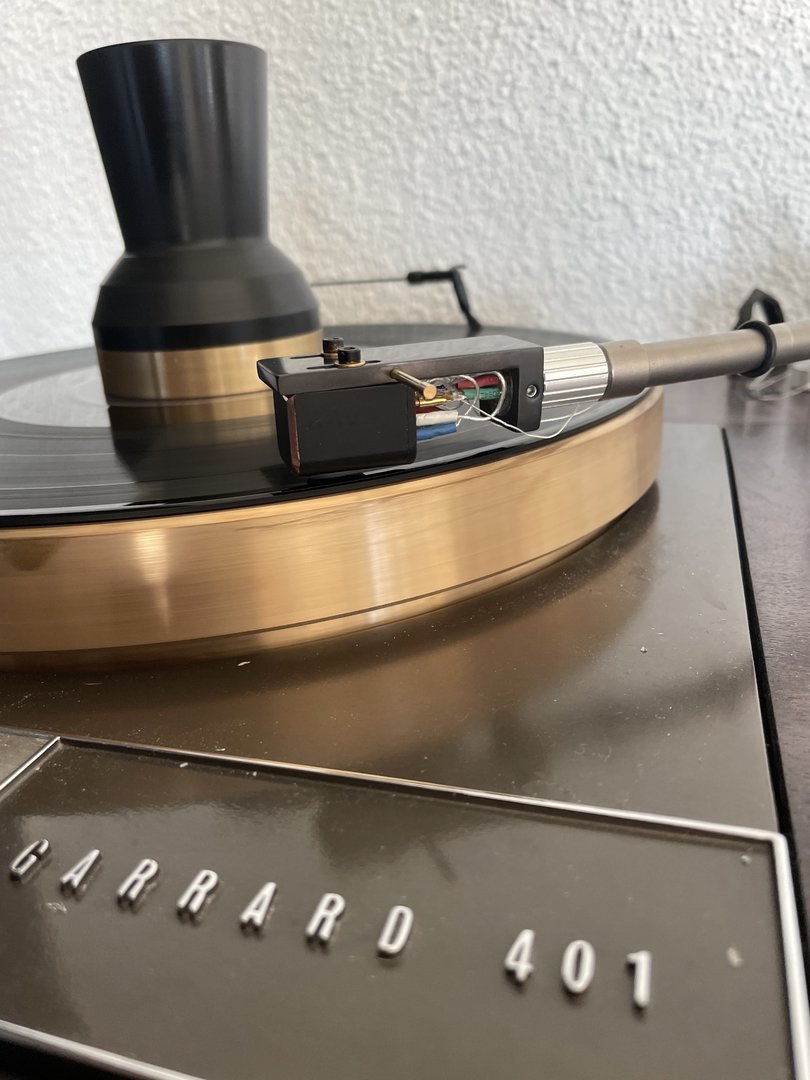

    For en gangs skyld glad for at solen går tidlig ned. Kunne gå inn uten dårlig samvittighet. Siden har vi spilt musikk, denne pickup en er helt fantastisk. Har spilt i mono med 50se og en ss riaa ( har noen støy issues som må fikses i «His masters noise). Så det er bedre lyd i vente.
    Pickup en min har fått annerledes coil’s enn de tidligere referense utgavene. Darius lyttet til den før han shippet og fortalte at han hadde laget seg en med tilsvarende coil’s rimelig raskt. Han skrev nettop at han ikke klarer å stoppe å spille😳


    Sluket

    Sivilaudiofil og Master Baiter
    Ble medlem
    11.08.2006
    Innlegg
    55.205
    Antall liker
    101.694
    Torget vurderinger
    23
    For fint vær til inneaktiviteter?? Åpne skyvedørene! Problem solved. Mye brukt her :cool:
