    Jag får i alla fall vara glad för att jag löst problemet med spraking i vänster kanal. Det är bra. Och jag hade heller ingen drop out den lilla tid jag testade. Så kanske är det också löst. Väldig bra i så fall!

    Så får jag jobba med volymen.


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Sedan vi är i det tekniska hörnet av sentralen så lurer jag på en sak till, som kanske reduserar gain noe.

    Manley skriver i manualen att en får 6 dB mindre gaim via XLR input på Snapper (har bara varit borta i omvänt tidigare). Min Joule Electra har bara SE ut. Kan jag dra nytta av 6 dB mindre gain med att koppla RCA ut på förførstärkaren och XLR in på Snapper? Eller fungerar det bara om det är kopplat balanserat hela vägen? (Får lägre ingångsimpedans via XLR men det ska nog vara nok)


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    7.691
    Antall liker
    2.040
    Du kender vist selv svaret som jeg tolker dit indlæg. Begge skal være balancerede.


    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142
    Sjekk papirene som fulgte med TDK pot'en. Jeg mistenker at du har satt inn en pot med lineær motstandsbane, ikke logaritmisk.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.259
    Antall liker
    3.266
    Sted
    Kongsberg
    Torget vurderinger
    20
    Det er to mulige måter å koble på: Rett og galt.
    Er du sikker på at du har fått en volumkontroll med riktig karakteristikk? Det finnes flere enn en.

    Edit:
    Jeg var litt sen igjen.....


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.259
    Antall liker
    3.266
    Sted
    Kongsberg
    Torget vurderinger
    20
    Sjekket typen som du har lagt ved bilde av.
    Litt bortgjemt:
    They are almost as good for this as stepped attenuators built with high tolerance resistors. These potentiometers are stereo logarithmic.
    Bør bli riktig så snart du får koblet riktig.


    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142
    Hvis du har fått en pot med lineær bane kan du gjøre en midlertidig "quick-fix" med å koble en motstand på ca 500 til 700 ohm mellom pin 2 og C på hver kanal.

    Edit: Glem dette, se under:

    Sist redigert:

    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142

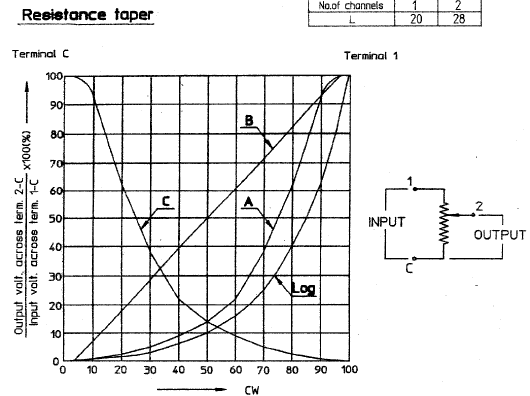

    Det ser ut som du har "C"-taper, altså anti-log! Det eneste stedet jeg kjenner til at disse er i bruk er i mik.forsterkere!




    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Hmm, jag har bara beställt den ine123 linket till i #6. Blir osäker nu med flera svar här, men Audiomix menar den ska fungera. Menar du denna är fel Hurra_mann?


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10

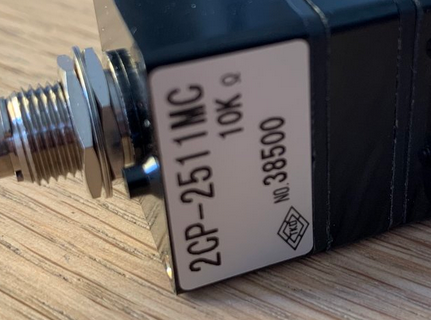

    Denne.



    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142

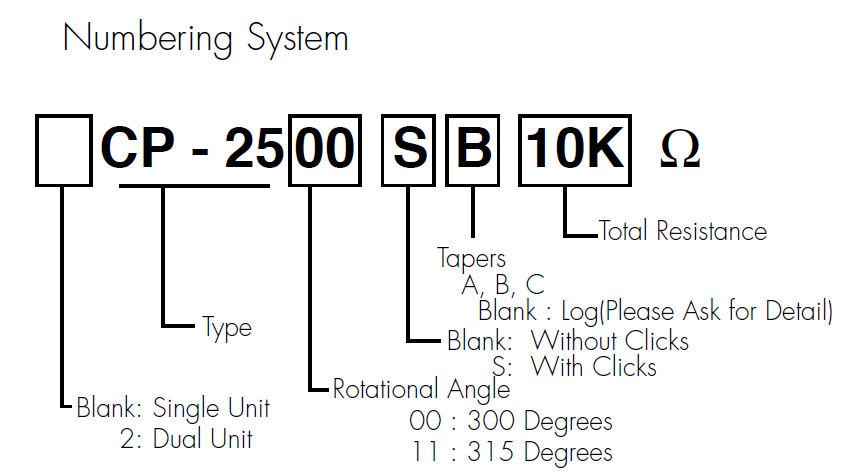

    Jeg er ikke sikker, men sjekk her: Jeg tolker dette dithen at du har fått "C", altså antilog. Best å sjekke med selger!



    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142
    Jeg forstår heller ikke hvor "M" kommer inn i typenummeret.
    Hvis du har fått antilog så finnes det en dirty fix: demonter hele pot'en og snu de to pot'ene på akselen :)

    Edit: "MC" står kanskje for Motor Control. Altså matcher ikke databladet disse modellene. Men MC matcher med typenummer.
    Så da er det tilbake til "square one": har du kobler feil?

    Sist redigert:

    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    7.691
    Antall liker
    2.040
    Jeg forstår heller ikke hvor "M" kommer inn i typenummeret.
    Hvis du har fått antilog så finnes det en dirty fix: demonter hele pot'en og snu de to pot'ene på akselen :)
    Øh er det så simpelt? Det kræver vist noget teknisk færdig. Virker umiddelbart ikke som crosswinds spids kompetence men hvad ved jeg!


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Nej, jag har ingen spisskompetanse, men jag kan lodde och byta ut en komponent mot en motsvarande. Är inte intressead i modifikationer så har jag fått fel pot må en korrekt typ beställas och monteras.

    Det jag inte helt förstår är att jag muligens fått fel type när texten i beskrivelsen från hificollective specifikt skriver «These potentiometers are stereo logarithmic potentiometers». Får inte upp alternativ når en beställer, så rimelig irriterande om jag fått fel type.


    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142
    Jeg har redigert post #94, datablad og produkt samsvarer ikke!

    Beklager igjen at det ble litt støy. Om du går tilbake til post #50, hvis TDK og ALPS måler likt (ca 9 kohm og ca 1 kohm) så er det samme pinout.
    Sjekk så at pinne "C" (common) er koblet til jord på kortet for begge kanaler.


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Jeg har redigert post #94, datablad og produkt samsvarer ikke!

    Beklager igjen at det ble litt støy. Om du går tilbake til post #50, hvis TDK og ALPS måler likt (ca 9 kohm og ca 1 kohm) så er det samme pinout.
    Sjekk så at pinne "C" (common) er koblet til jord på kortet for begge kanaler.
    Ingenting att beklaga Hurra_mann! Som jag skrev, jag kan lodde och byta ut en komponent mot en annan. När det så blir problem sätter jag omåttelig stor pris på all hjälp.:D


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Sitter som sagt på flyet till København så får inte testat på några dagar, men om någon har fler goda idéer under tiden, är det bara att skriva. All hjälp är välkommen.


    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142
    Øh er det så simpelt? Det kræver vist noget teknisk færdig. Virker umiddelbart ikke som crosswinds spids kompetence men hvad ved jeg!
    Det er så enkelt, se kurvene for A og C i post #84, de er elektrisk symmetriske (riktignok er det log kurven vi håper crosswind har fått). Mekanisk er det enkelt hvis potmeteret enkelt lar seg demontere. Jeg har gjort dette flere ganger for å gjøre om en log til anti-log for gain-kontroll i balansert inngang (mik. pre-amp).

    Men det virker som crosswind har andre problemer. Lurer på hvordan balansekontrollen er koblet. Tipper det er etter volumkontrollen, kanskje derfor denne har såpass lav verdi (10k). 50k og 100k er mer vanlig i rørpreamper. Er det noen som har skjema for denne preampen?


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    7.691
    Antall liker
    2.040
    Sitter som sagt på flyet till København så får inte testat på några dagar, men om någon har fler goda idéer under tiden, är det bara att skriva. All hjälp är välkommen.
    Kommer du så og besøger mig i Gentofte? 😁


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Det er så enkelt, se kurvene for A og C i post #84, de er elektrisk symmetriske (riktignok er det log kurven vi håper crosswind har fått). Mekanisk er det enkelt hvis potmeteret enkelt lar seg demontere. Jeg har gjort dette flere ganger for å gjøre om en log til anti-log for gain-kontroll i balansert inngang (mik. pre-amp).

    Men det virker som crosswind har andre problemer. Lurer på hvordan balansekontrollen er koblet. Tipper det er etter volumkontrollen, kanskje derfor denne har såpass lav verdi (10k). 50k og 100k er mer vanlig i rørpreamper. Er det noen som har skjema for denne preampen?
    Joggerunda i Amagersolen avklarad.

    Nej det med schema till Joule Electra kan en nog se långt efter. Rich Brkich i Signature Sound i USA är den som server JE nu efter firman försvunnit. Superhygglig karl som svarar på allt en lurar på, men som säger att grundaren till JE inte var en man av scheman.. :eek: Med andra ord finnes det ingenting, som jag förstått.

    Fick förresten tummen upp av Brkich när det kommer till den TKD’n jag monterat.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.259
    Antall liker
    3.266
    Sted
    Kongsberg
    Torget vurderinger
    20
    Jeg er ikke sikker, men sjekk her: Jeg tolker dette dithen at du har fått "C", altså antilog. Best å sjekke med selger!

    Vis vedlegget 735739
    Jeg sjekket type nr mot det jeg fant hos HiFi Collective.
    Fullt mulig at det er feil.
    Men rart noen selger antilog.
    Har vært benyttet i balansekontroller.
    Fordelen er slik Crosswind har erfart: mye ut med en gang.
    Hvis ALPS fortsatt er intakt kan en sjekke slik:
    Still inn begge til f.sks. kl 9 og mål.


    Dire Wolf

    Hi-Fi freak
    Ble medlem
    29.10.2016
    Innlegg
    3.268
    Antall liker
    8.754
    Sted
    Viken
    Ikke rart SAAB og JAS var fullstendig uaktuelle i selv utviklingsland med behov for luftforsvar. Potmeteret som styrer vättencännnonenä på JAS er for eksempel ikke å få tak i på IKEA/JULA/Gubbdagis lenger, dvs det svenske beredskapslager.

    Sist redigert:

    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Jeg sjekket type nr mot det jeg fant hos HiFi Collective.
    Fullt mulig at det er feil.
    Men rart noen selger antilog.
    Har vært benyttet i balansekontroller.
    Fordelen er slik Crosswind har erfart: mye ut med en gang.
    Hvis ALPS fortsatt er intakt kan en sjekke slik:
    Still inn begge til f.sks. kl 9 og mål.
    Tolkar jag dig sånn att det är en antilog jag fått?


    Aurora

    Hi-Fi freak
    Ble medlem
    04.06.2004
    Innlegg
    9.744
    Antall liker
    5.302
    Sted
    Ytterst i havgapet...
    I følge databladet som er linket til hos Hificollective, så leveres 2511 serie kun i log taper, mens 2500 leveres i forskjellige tapers...


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10

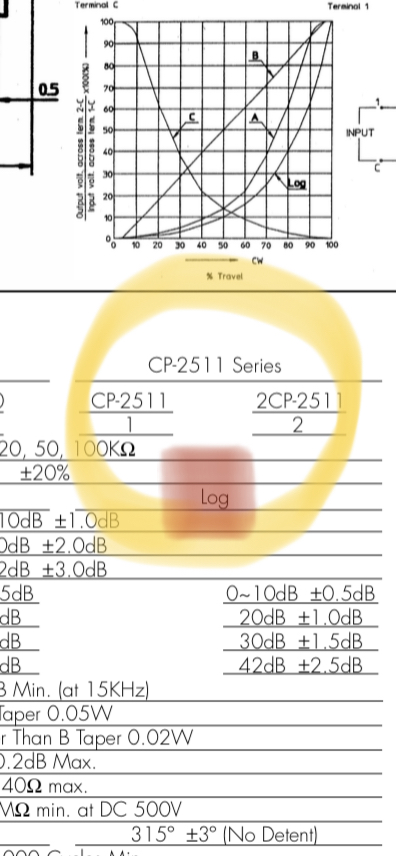

    I følge databladet som er linket til hos Hificollective, så leveres 2511 serie kun i log taper, mens 2500 leveres i forskjellige tapers...
    Vilket borde betyda att min är av logaritmisk funktion?

    edit: läser det likt.


    Sist redigert:

    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    342
    Antall liker
    142
    Jeg tror mest på at du har koblet feil.
    Jeg har vel også konkludert med at dette er mest nærliggende.

    Det værste er at testen jeg beskrev i post #50 for å skille lineær fra logaritmisk ikke funker for anti-log -- siden log og anti-log er like midt på pot'en, altså klokka 12.
    Det skal ikke være enkelt!


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.259
    Antall liker
    3.266
    Sted
    Kongsberg
    Torget vurderinger
    20
    Jeg har vel også konkludert med at dette er mest nærliggende.

    Det værste er at testen jeg beskrev i post #50 for å skille lineær fra logaritmisk ikke funker for anti-log -- siden log og anti-log er like midt på pot'en, altså klokka 12.
    Det skal ikke være enkelt!
    Derfor kl 9 :)


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    ^^ Hehe, nej det skall vara helt säkert! Har gått från osäker till i tvivel till förvirrad. :cool:

    Men igen, sätter stor pris på all välvillighet till hjälp. 😊


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.110
    Antall liker
    2.528
    Sted
    Halden
    Hei :)
    Håper du får det til å virke , siden det var jeg som linket til dette pot.meteret fra HiFi collectivet :oops: . Satser på at du har koblet det feil ?
    Mvh/Johnny


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Hej ine, satsar på det ja!

    Allt tyder ju på att det skal vara korrekt pot; data sheat, produktbeskrivelse hos hificollective etc. Färgkodade och hade mig før lodding, men jag är ju trots allt den största källan till fel här, så skal gå över allt igen när jag väl är hemma Igen. :) Den fjärde pinnen på alpsen kan ha förvirrat mig vid montering av TKD, men gör som Audiomix skriver och återkommer med uppdateringar.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.110
    Antall liker
    2.528
    Sted
    Halden
    Hei :)
    Ja alle data ble sjekket av meg, før jeg la ut linken. Sjekker alltid slike ting, før jeg anbefaler noe for andre.
    Den fjärde pinnen på alpsen kan ha förvirrat mig vid montering av TKD
    Ja, sjekk det ! :)
    Mvh/Johnny


    crosswind

    Hi-Fi freak
    Ble medlem
    25.11.2012
    Innlegg
    4.393
    Antall liker
    8.854
    Sted
    Svartskog
    Torget vurderinger
    10
    Men är det gängs uppfattning att det jag upplevede vid test faktiskt är ett reelt resultat vid felkoppling?

    Alltså att felkopplimg av en logaritmisk pot kan ge hög volym vid lite volym på poten (kl. 9-10)?

    Helt i botten av volymskalan var det stort sett inget ljud. Vid ett tryck upp på fjärrkontrollen var det väldig svag ljud, så med ett tryck mer var det hög volym. Från väldigt lågt till HÖGT på ett tryck på fjärrkontrollen (litet utslag på volympoten)
