Noen som har vært borti denne koblingen?:
http://www.diyaudio.com/forums/showthread.php?s=&threadid=123813
http://www.diyaudio.com/forums/showthread.php?s=&threadid=123813
|
Splitting av digitalutgang
- Trådstarter Snickers-is
- Startdato
Sådan ... ?

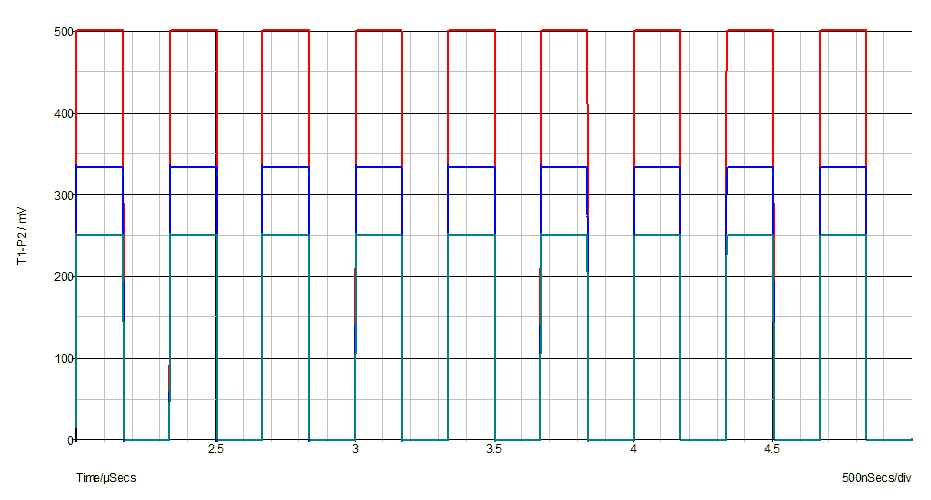

Vedlagt følger en graf med noen simuleringer fra SIMetrix (SPICE). Dette er pulsimuleringer med en kilde på 3M Hz, tapsfrie transmisjonslinjer på 75 ohm og med en delay på 1 µS, med 75 ohm i hhv utgangsimpedanse (før transmisjonslinjen) og termineringsimpedans (etter transmisjonslinjen). «Worst case» tidsoppløsning er 1 nS. Den røde kuren er referansecaset med en enkelt transmisjonslinje. Den grønne kurven er to parallellkoblede transmisjonslinjer (som helt og fult ligger bak den blå kurven). Den blå kurven er tre transmisjonslinjer i en stjernekobling uten noe nettverk i sammenkoblingen. Den turkise/cyan fargede kurven er tre transmisjonslinjer i stjernekobling med 3x25 ohms mostander i stjernepunktet. Uten om et homogent nivåtap ift referansecaset, så ser det ikke ut til at det er andre uhumskheter (refleksjoner o.l.) knyttet til paralellkobling av flere transmisjonslinjer (det er ingen tendenser til avrulling eller «peaking» på flankene). I den grad simuleringene er rimelig representativen for virkeligheten så virker det som om problemstillingen kan reduseres til hvilke nivåer de enkelte SPDIF inngangene må ha for å fungere ift. det nivåtapet som oppstår med parallell eller stjerne kobling.
mvh
KJ
Vedlagt følger en graf med noen simuleringer fra SIMetrix (SPICE). Dette er pulsimuleringer med en kilde på 3M Hz, tapsfrie transmisjonslinjer på 75 ohm og med en delay på 1 µS, med 75 ohm i hhv utgangsimpedanse (før transmisjonslinjen) og termineringsimpedans (etter transmisjonslinjen). «Worst case» tidsoppløsning er 1 nS. Den røde kuren er referansecaset med en enkelt transmisjonslinje. Den grønne kurven er to parallellkoblede transmisjonslinjer (som helt og fult ligger bak den blå kurven). Den blå kurven er tre transmisjonslinjer i en stjernekobling uten noe nettverk i sammenkoblingen. Den turkise/cyan fargede kurven er tre transmisjonslinjer i stjernekobling med 3x25 ohms mostander i stjernepunktet. Uten om et homogent nivåtap ift referansecaset, så ser det ikke ut til at det er andre uhumskheter (refleksjoner o.l.) knyttet til paralellkobling av flere transmisjonslinjer (det er ingen tendenser til avrulling eller «peaking» på flankene). I den grad simuleringene er rimelig representativen for virkeligheten så virker det som om problemstillingen kan reduseres til hvilke nivåer de enkelte SPDIF inngangene må ha for å fungere ift. det nivåtapet som oppstår med parallell eller stjerne kobling.
mvh
KJ
Vedlegg
Interessant KJ, og ikke minst oppklarende gitt at det er fullstendig representativt for virkeligheten.
Imidlertid viser det seg nå at leverandøren av prosessorene kan levere den med høyohmig inngang. Da skulle det egentlig ikke lenger være noe tema... håper jeg.
Imidlertid viser det seg nå at leverandøren av prosessorene kan levere den med høyohmig inngang. Da skulle det egentlig ikke lenger være noe tema... håper jeg.
Det behøver ikke å være «fullstendig representativt». Slik simuleringen er gjort (gitt at jeg har gjort dem i henhold) så representerer de først og fremst det idealiserte caset, dvs. den teoretiske «virkeligheten». Poenget er å få fram om det er noe i transmisjonslinjeteorien som roter ting til, med unntak av nivåtapet (som er det samme som for DC-tilfellet) så ser det ikke ut til å være det. I virkeligheten så er ting mindre perfekt, og imperfeksjoner roter ting til, men det er pga. imperfeksjoner og ikke pga. oppkoblingen av transmisjonslinjene.Snickers-is skrev:
mvh
KJ
