    Ja, det stemmer nok for Bass/Diskant er en del av Feedback kretsen.
    Så når det er brudd i Feedback så slutter Bass/Diskant å virke.

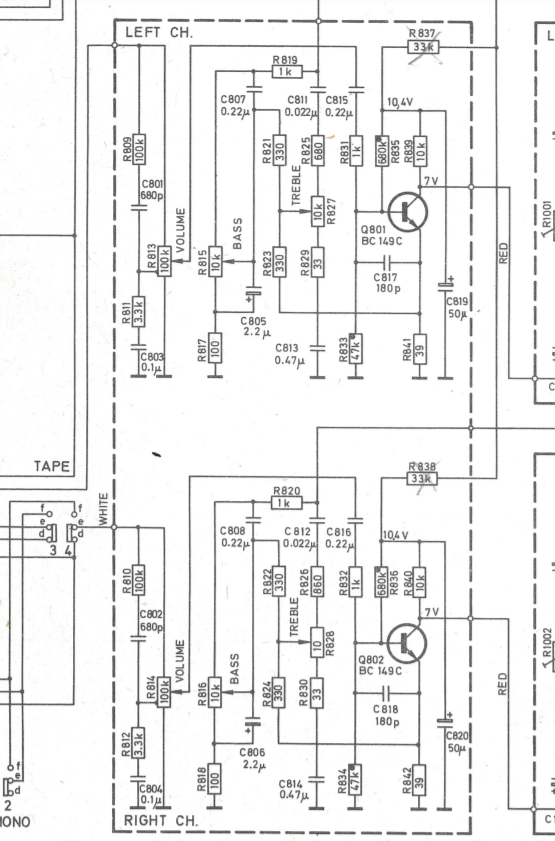

    Som du ser her, så kommer feedback signalet fra høyttalerutgangen inn her til R819/C811.
    Så passerer det gjennom Bass/Diskant kontrollene (og komponentene som tilhører de)
    og kommer ut gjennom R823 og går til Emitter på Q801 der det begrenser forsterkningen i den transistoren.

    Du har mistet dette signalet, derfor forsterker Q801 signalet ubegrenset, og da blir det altfor høyt.

    Måten Bass/Diskant kontrollen fungerer her på er altså at det reguleres hvor mye bass og diskant
    i feedback signalet som kommer frem til emitter på Q801. Mer signal her fører til mindre forsterkning i transistoren.

    Så f.eks. når basskontrollen (R815) skrues opp, så minker man mengden bass signal som kommer til
    emitter på Q801 (gjennom R823) og bass vil dermed forsterkes mer.
    Skrur man ned basskontrollen, så øker bass signalet på emitter Q801 og forsterkningen av bass reduseres dermed ned.

    Så du bør nok måle komponentene her og gjerne sammenligne med den andre kanalen som virker.
    Mål motstandsverdier med strømmen av og sammenlign med tilsvarende komponent i andre kanal.


    Tandberggutten

    Hi-Fi entusiast
    Ble medlem
    09.11.2021
    Innlegg
    218
    Antall liker
    51
    Sted
    Levanger

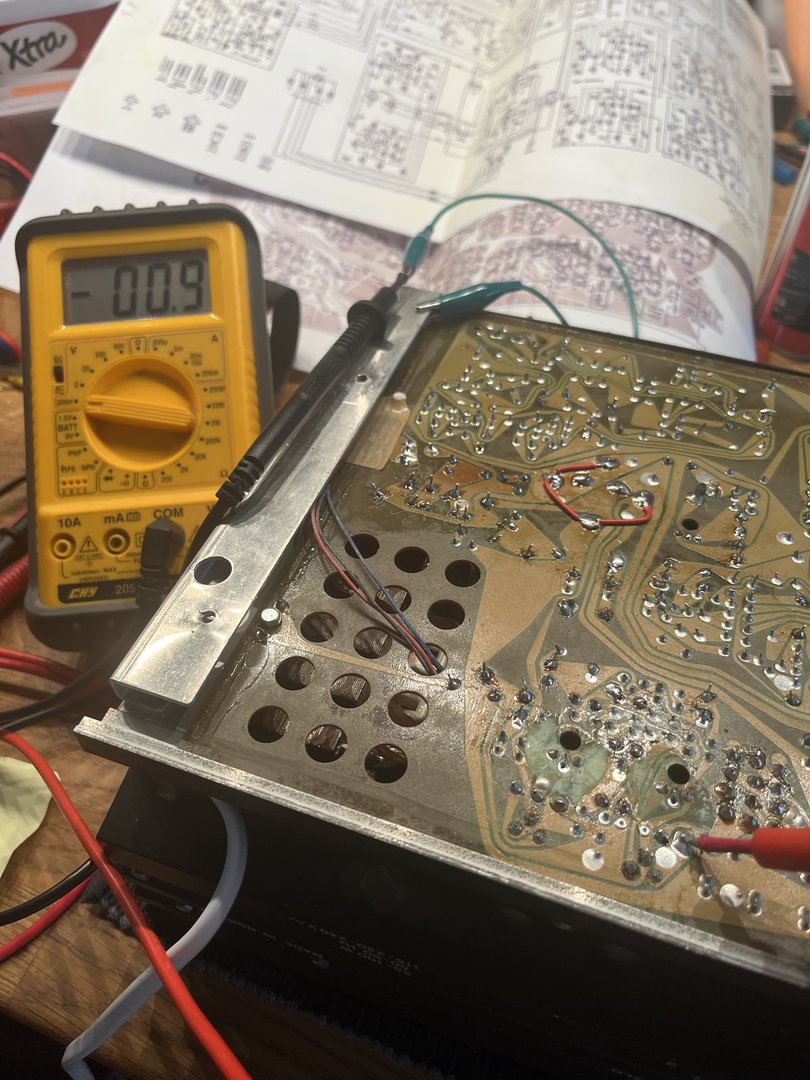

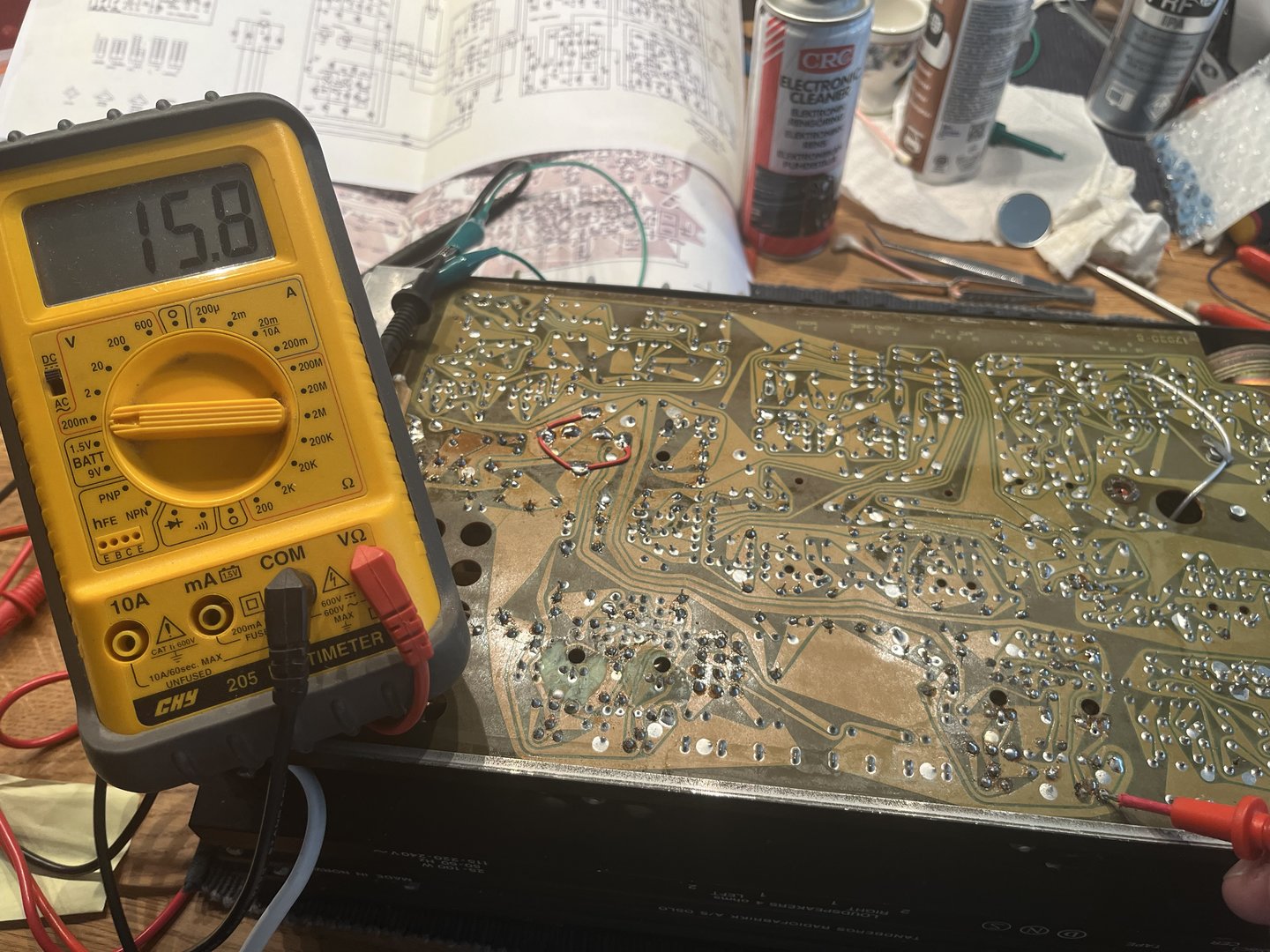

    Jeg skal sette meg og bruke god tid på å se på disse komponentene og loddinger i området der


    Tandberggutten

    Hi-Fi entusiast
    Ble medlem
    09.11.2021
    Innlegg
    218
    Antall liker
    51
    Sted
    Levanger
    Noen som vet om en side på et godt skjema/print på Sølvsuper 11-73? Det jeg har fra sportsbil.no er ganske utydelig.


    Kjell_Kranzberg

    Hi-Fi freak
    Moderator
    Ble medlem
    08.03.2005
    Innlegg
    3.685
    Antall liker
    4.022
    Torget vurderinger
    0

    Tandberggutten

    Hi-Fi entusiast
    Ble medlem
    09.11.2021
    Innlegg
    218
    Antall liker
    51
    Sted
    Levanger
    Da må jeg takke , da spesielt Geir Endre for meget god hjelp. Apparatet spiller fint uten støy og tull på begge kanaler.

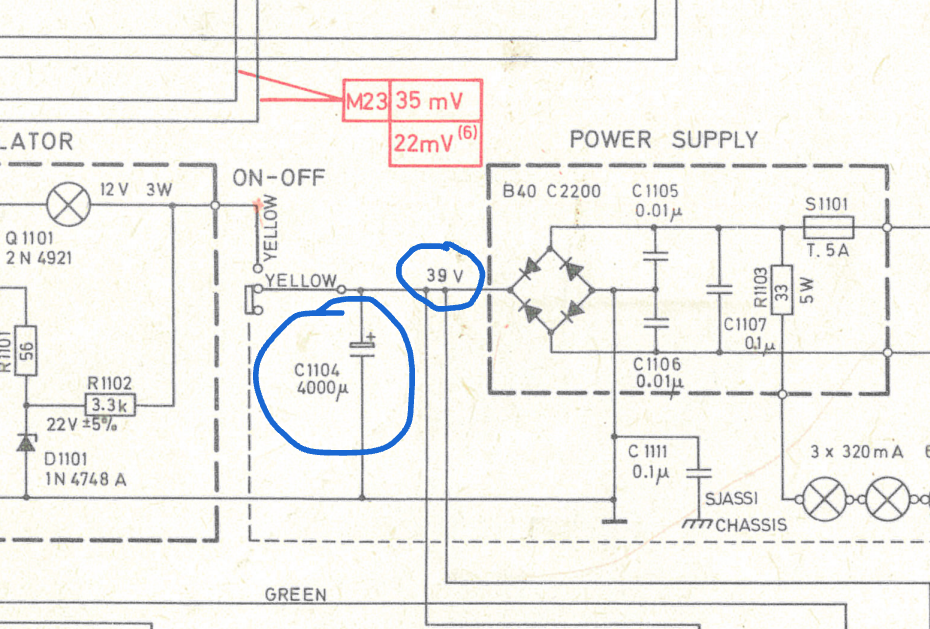

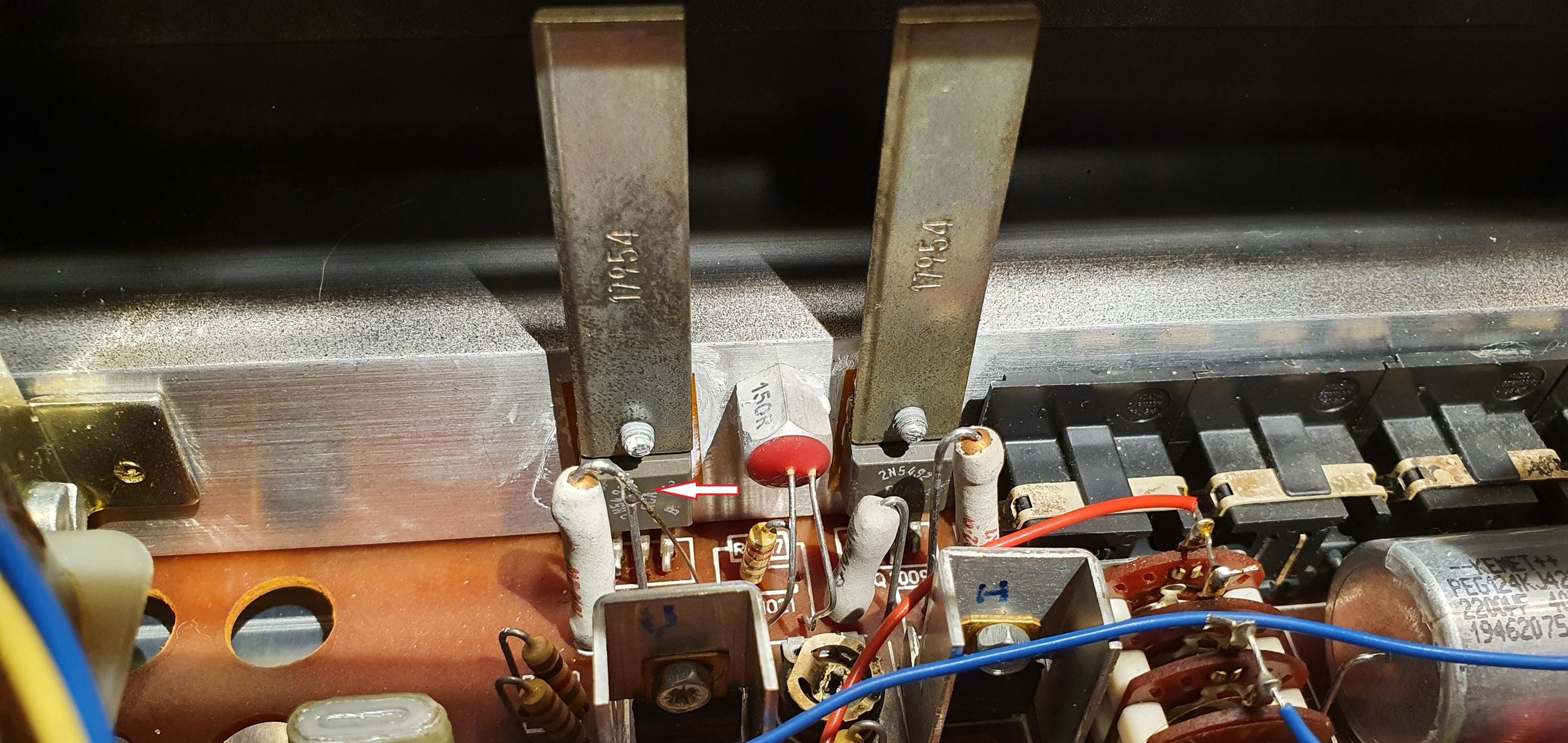

    Det var feil som flere bemerket i feedbackdelen venstre side. Motstand R819 og R841 var gåen muligens kortslutta. De to 2200uF kondensatorene var unødvendig å skifte. Den store elektrolytt på 4000uF erstatta jeg ned 4700uF 63V.
    Justert hvilestrøm og midtpunktstrøm og kobla om til 240V.
    Takk igjen, for en start på 2022 og for et flott forum med hyggelige og kunnskapsrike folk.
    Godt nytt år!!!



    Henningl

    Fersking
    Ble medlem
    27.08.2014
    Innlegg
    1
    Antall liker
    0
    Da må jeg takke , da spesielt Geir Endre for meget god hjelp. Apparatet spiller fint uten støy og tull på begge kanaler.
    Det var feil som flere bemerket i feedbackdelen venstre side. Motstand R819 og R841 var gåen muligens kortslutta. De to 2200uF kondensatorene var unødvendig å skifte. Den store elektrolytt på 4000uF erstatta jeg ned 4700uF 63V.
    Justert hvilestrøm og midtpunktstrøm og kobla om til 240V.
    Takk igjen, for en start på 2022 og for et flott forum med hyggelige og kunnskapsrike folk.
    Godt nytt år!!!

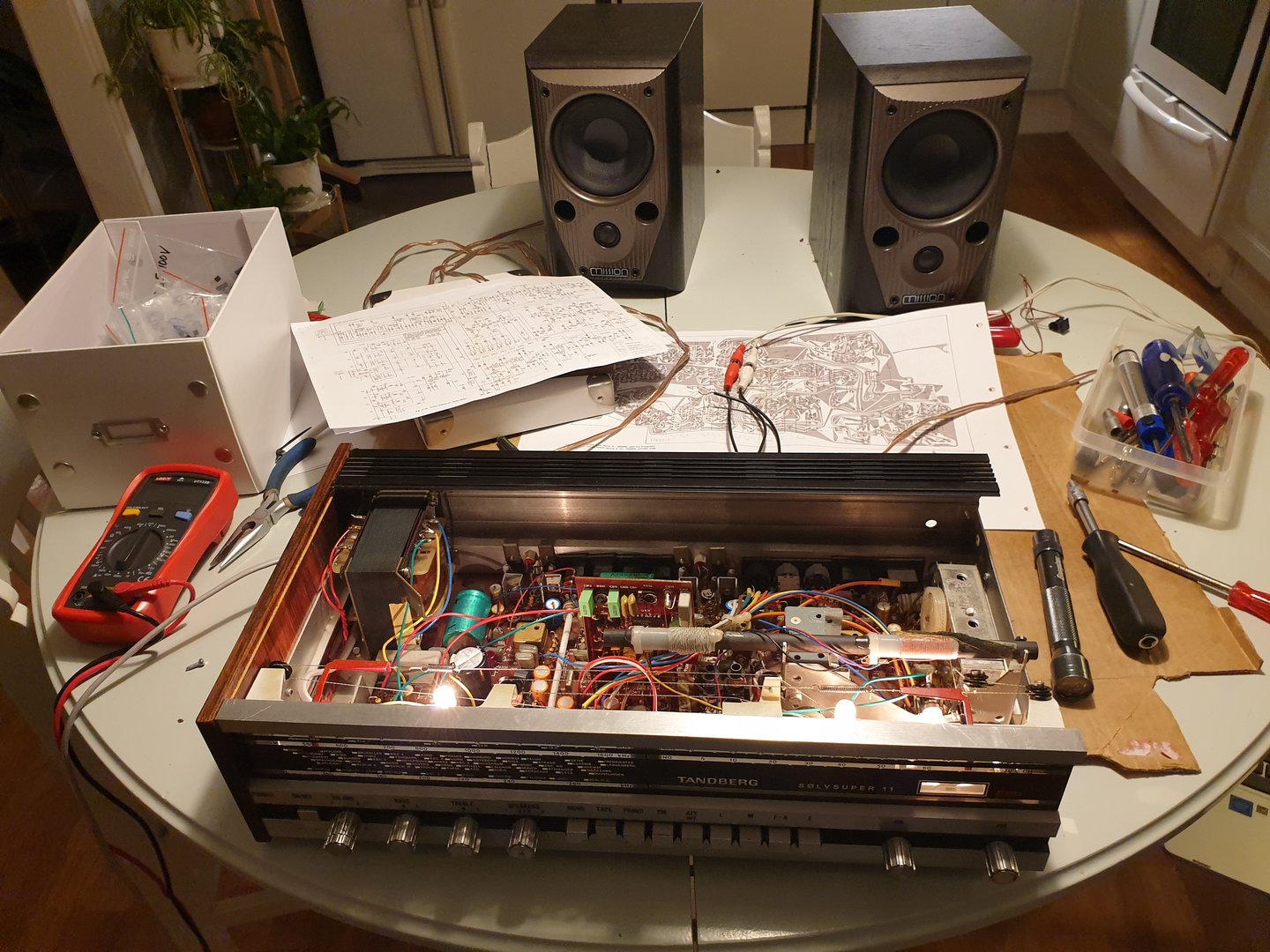

    Vis vedlegget 777246
    Hei, hvor kjøpte du den 4700uF kondensatoren fra? har lett litt men finner ingen på lager som passer.
    Hvordan har det fungert med en med større kapasitet?


    Tandberggutten

    Hi-Fi entusiast
    Ble medlem
    09.11.2021
    Innlegg
    218
    Antall liker
    51
    Sted
    Levanger
    Det fungerer bra. www.eletronikk-service.no i Mosjøen. Går helt fint! Det lages ikke 4000uF. 4700 uF finnes flere steder. RS components er også rask å sende.
    Går fin å gå opp i uF. Men pass på at antall Volt passer og ikke er lavere enn den du tar ut. Husk også rett polaritet på den du setter inn +/-.


    indianeren

    Hi-Fi entusiast
    Ble medlem
    08.05.2012
    Innlegg
    114
    Antall liker
    24
    Sted
    Melbu
    Ja, det stemmer nok for Bass/Diskant er en del av Feedback kretsen.
    Så når det er brudd i Feedback så slutter Bass/Diskant å virke.

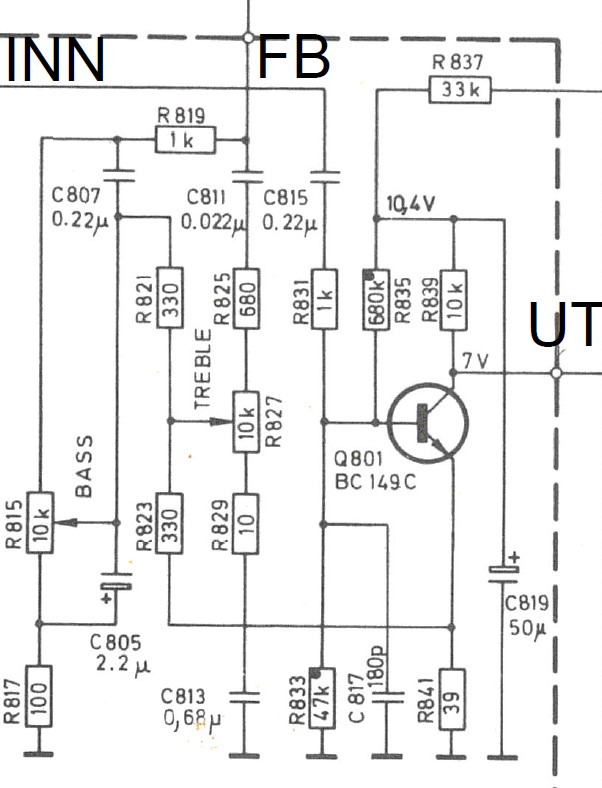

    Vis vedlegget 776201
    Som du ser her, så kommer feedback signalet fra høyttalerutgangen inn her til R819/C811.
    Så passerer det gjennom Bass/Diskant kontrollene (og komponentene som tilhører de)
    og kommer ut gjennom R823 og går til Emitter på Q801 der det begrenser forsterkningen i den transistoren.

    Du har mistet dette signalet, derfor forsterker Q801 signalet ubegrenset, og da blir det altfor høyt.

    Måten Bass/Diskant kontrollen fungerer her på er altså at det reguleres hvor mye bass og diskant
    i feedback signalet som kommer frem til emitter på Q801. Mer signal her fører til mindre forsterkning i transistoren.

    Så f.eks. når basskontrollen (R815) skrues opp, så minker man mengden bass signal som kommer til
    emitter på Q801 (gjennom R823) og bass vil dermed forsterkes mer.
    Skrur man ned basskontrollen, så øker bass signalet på emitter Q801 og forsterkningen av bass reduseres dermed ned.

    Så du bør nok måle komponentene her og gjerne sammenligne med den andre kanalen som virker.
    Mål motstandsverdier med strømmen av og sammenlign med tilsvarende komponent i andre kanal.
    Glitrende forklart Geirendre! I likhet med innleggene fra mange andre flinke folk her inne så er det lærerikt å få sånne forklaringer. (y)
