Min Sølvsuper 10-72 har nå fått nye kondensatorer både på forsterker-delen og på strømforsynings-delen. Den jobben gikk greit, takket være mange gode tråder jeg har sett på her inne på forumet. Neste steg nå er å få den justert inn, og der trenger jeg litt hjelp, så dersom noen har mulighet til å dele sine kunnskaper/erfaring fra dettte (hvor måler jeg, hvor justerer jeg og hvilke verdier skal den ha), hadde jeg satt stor pris på det.
|
Sølvsuper 10-72
- Trådstarter Pal Marius
- Startdato
Hvis det er utgangsforsterkerne du tenker å justere, så er det relativt enkel.
Gitt at du har 30Volt inn til utgangene (måles på + siden av lampen på kortet),
og du lar den stå et kvarter å varme seg opp på først.
Så justeres R524 til det er 13V fra + siden av C519 og til jord,
og R529 justeres til ca 25 - 30mV over R532.

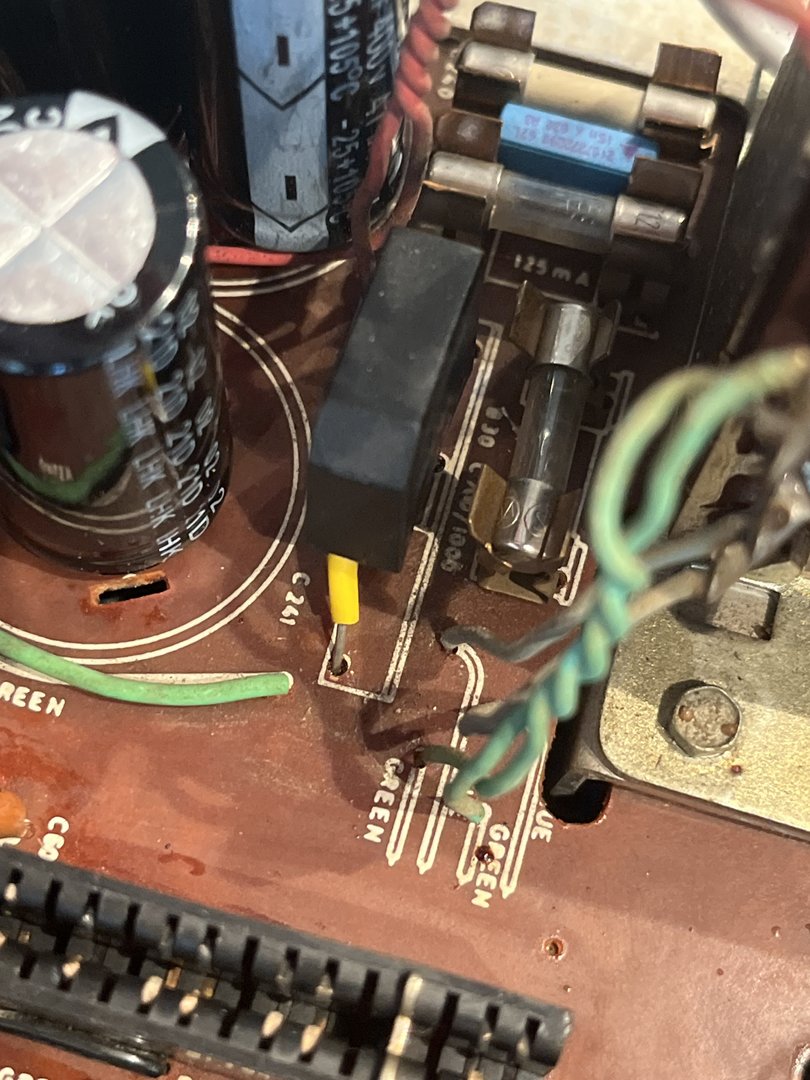

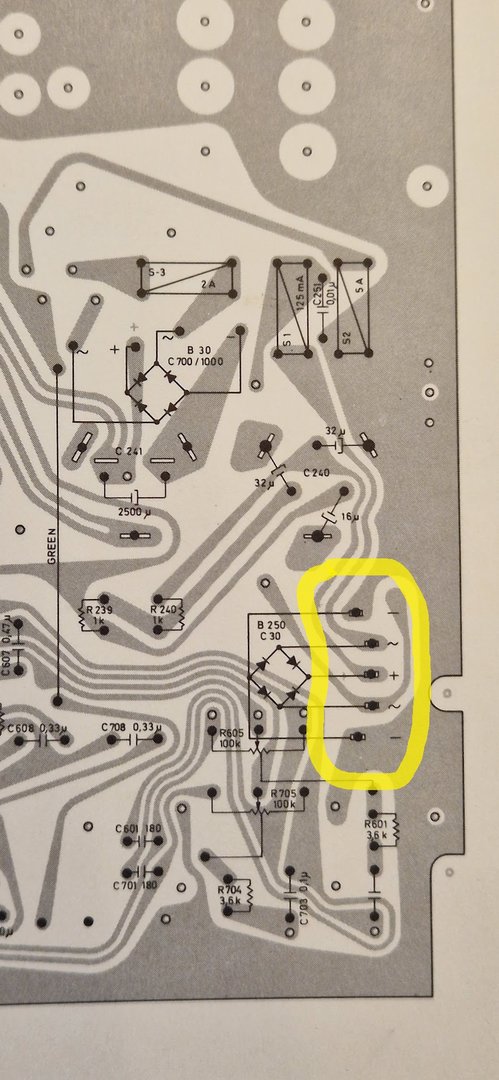

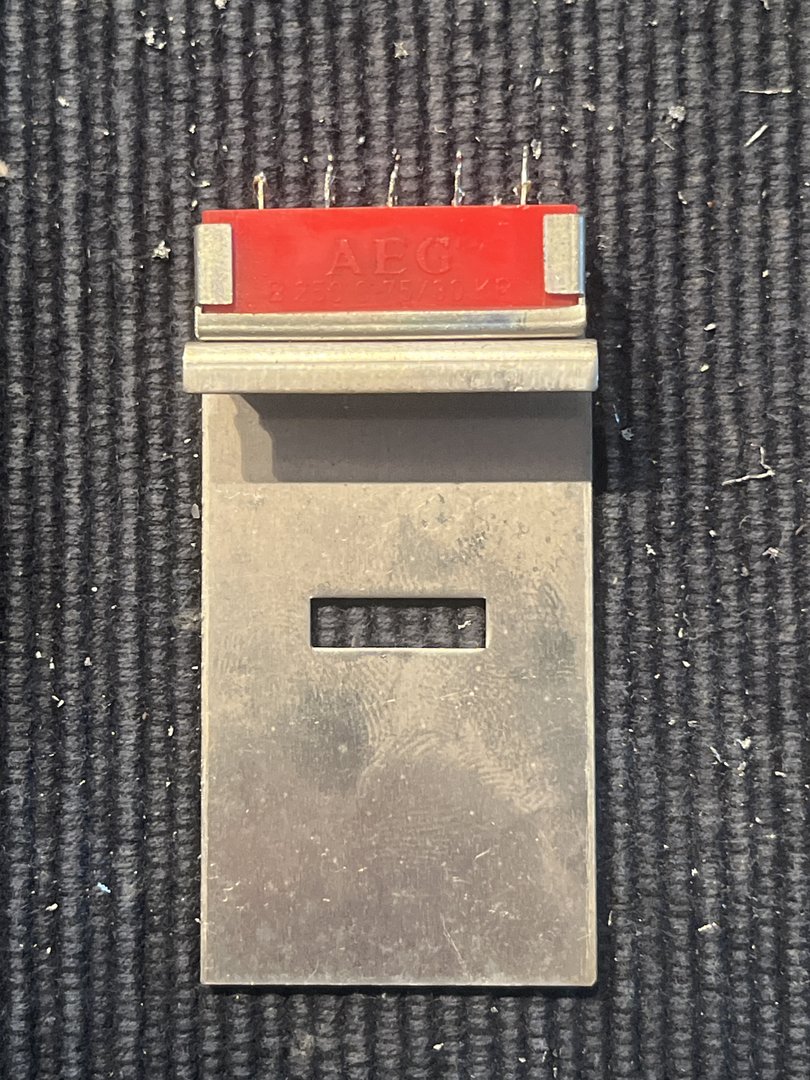

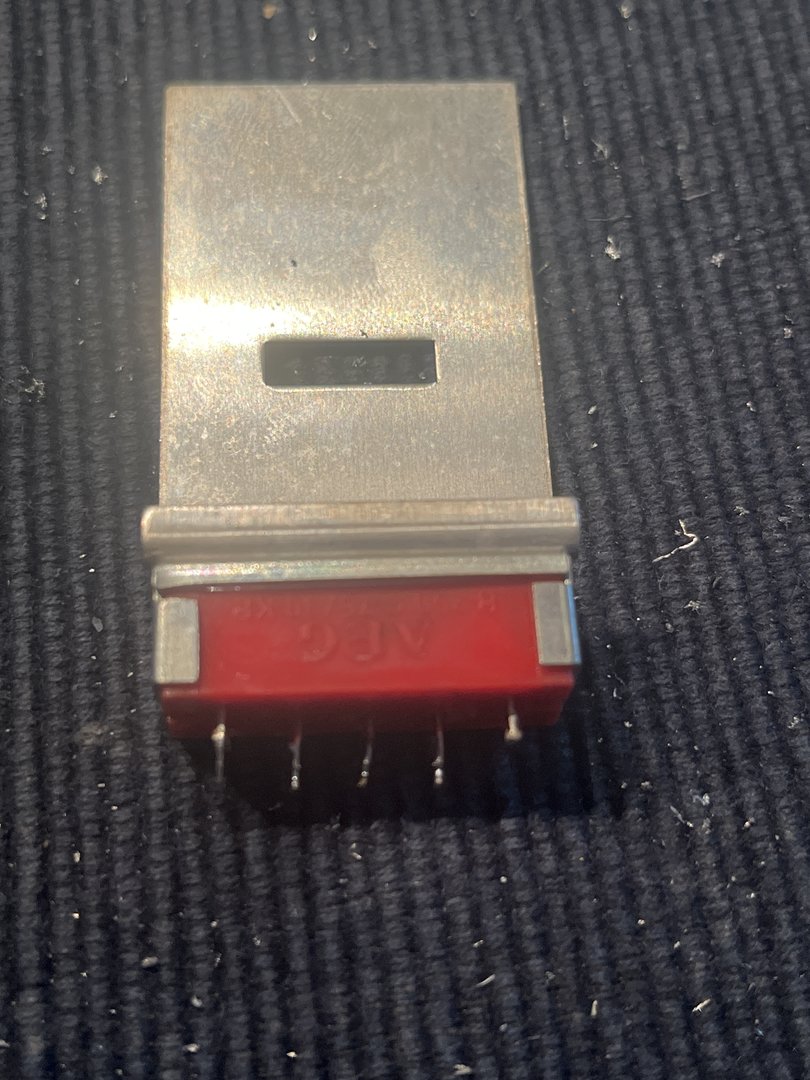

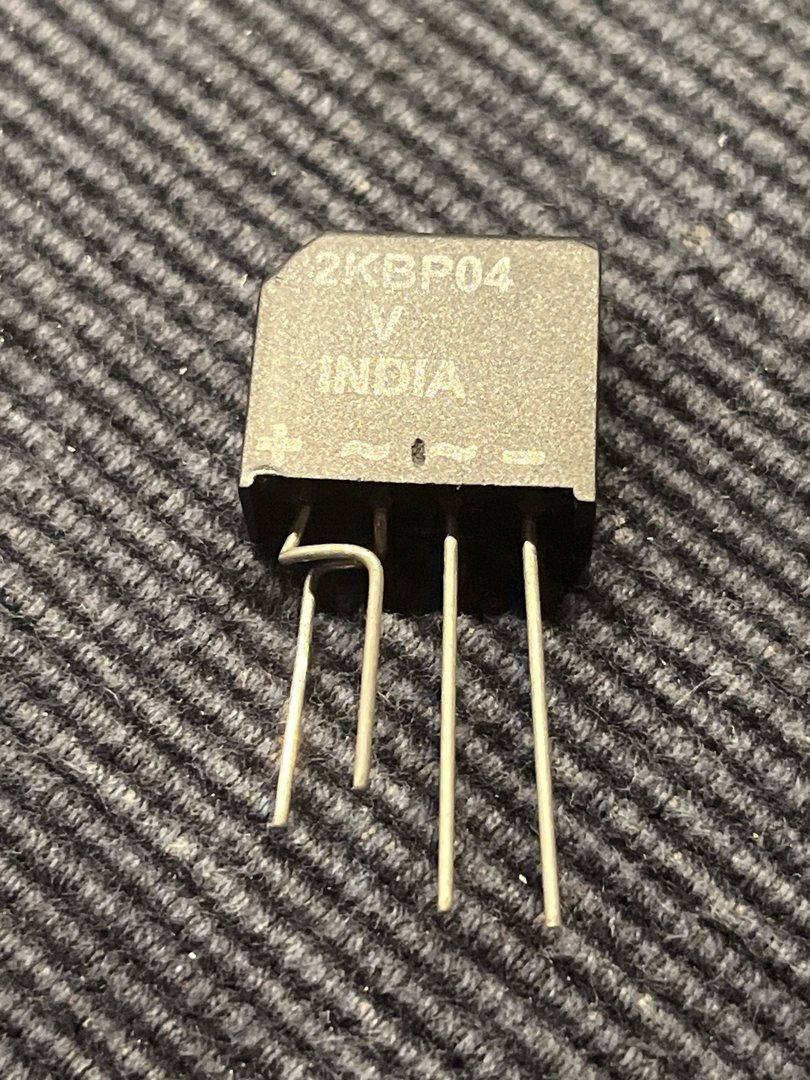

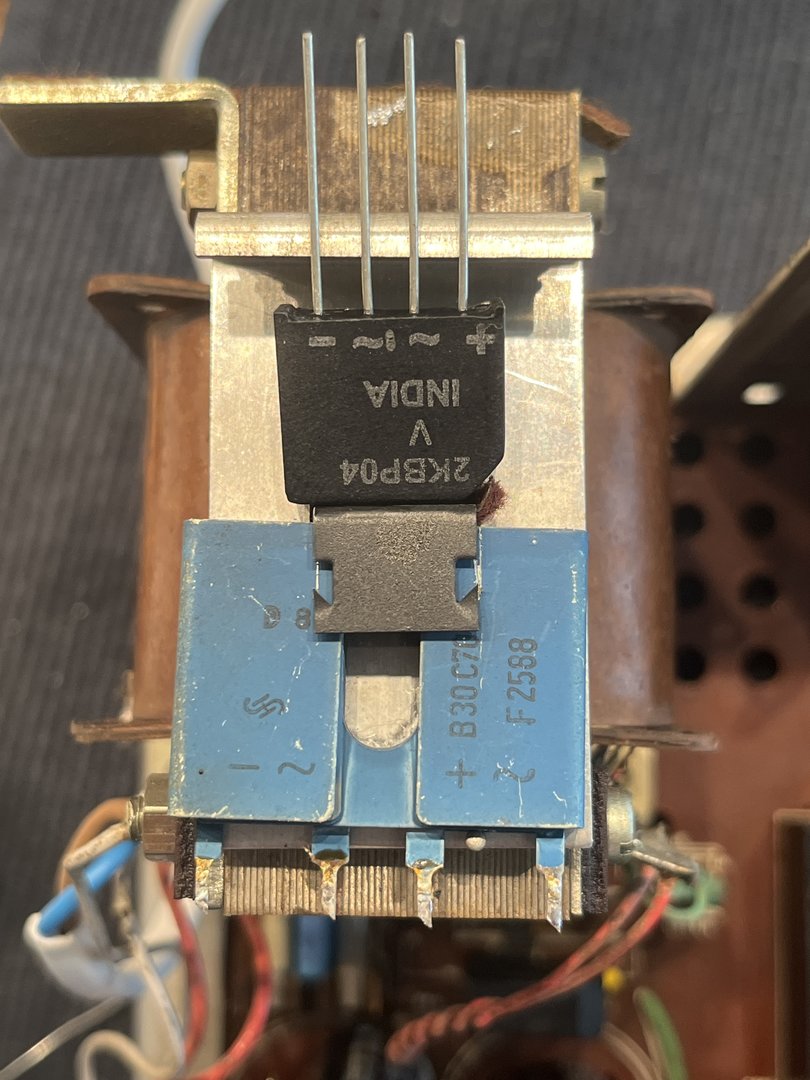

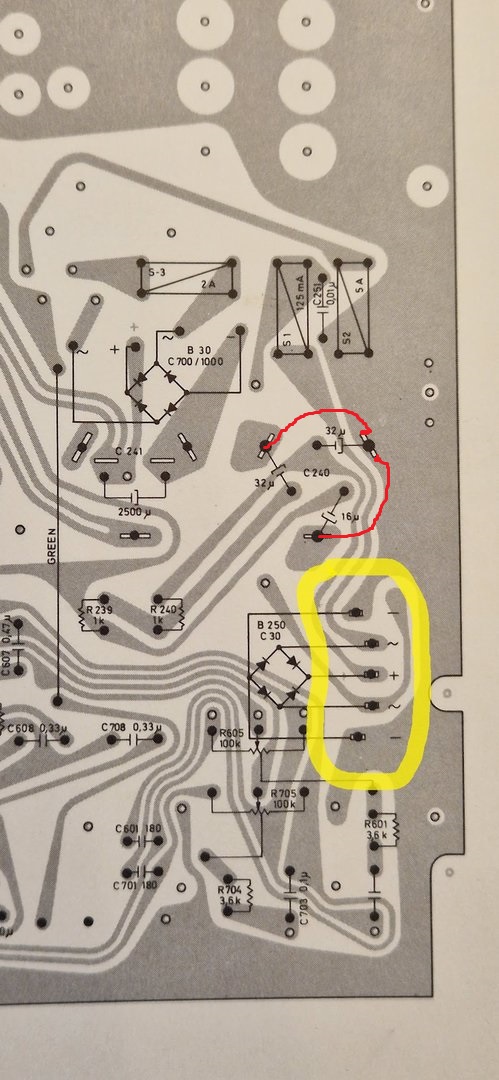

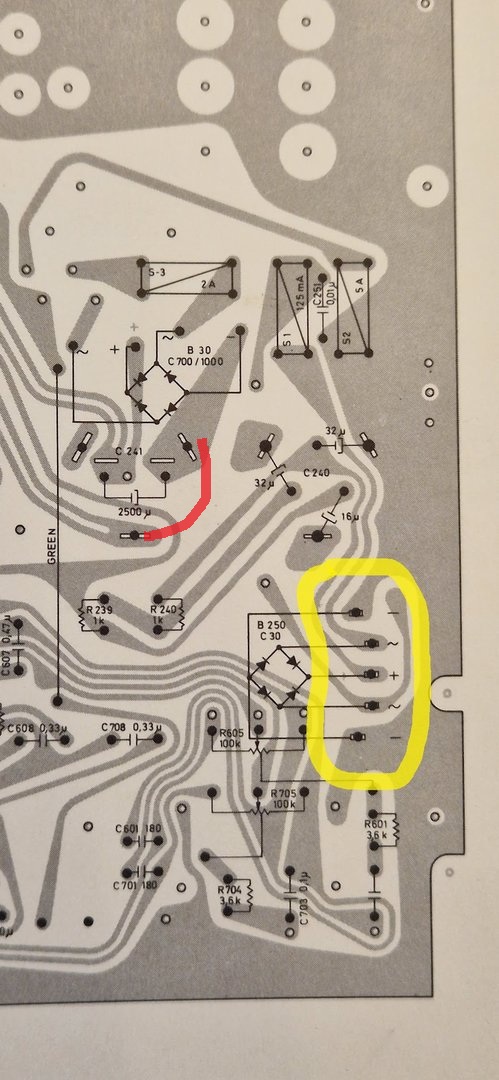

Det kan forøvrig være en god ide å bytte likeretterne i strømforsyningen når du først holder på.
Husk at strømmen til alt i radioen går gjennom de,
så det kan være en grei oppgradering å få nye bedre likeretter inn der.
Gitt at du har 30Volt inn til utgangene (måles på + siden av lampen på kortet),
og du lar den stå et kvarter å varme seg opp på først.
Så justeres R524 til det er 13V fra + siden av C519 og til jord,
og R529 justeres til ca 25 - 30mV over R532.
Det kan forøvrig være en god ide å bytte likeretterne i strømforsyningen når du først holder på.
Husk at strømmen til alt i radioen går gjennom de,
så det kan være en grei oppgradering å få nye bedre likeretter inn der.
