Modding av Nad 216 into Holton nxV300r2

Diskusjonstråd Se tråd i gallerivisning

  • pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Ps Sjekket en gang til uten at preampen var tilkoblet, følgende skjer da:
    -måler mellom kabinett og jord i stikk og får 54v
    -drar ut stikk i vegg og spenningen mellom kabinett og jord i stikk synker til 0 volt.


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    315
    Sted
    Trondheim
    Aluminium bliver magnetiskt når der er strømme i nærheden. Det er diamagnetiskt i modsætnng til jern som er paramagnetiskt.

    N.B. gormj : Det koster ik noget å experimentere med trafoerne. Ifølge nogle kan man ik høre forskel på digital kabler og nogle påstår at

    digital overførsel er nuller og et taller.

    Diamagnetisme - Wikipedia, den frie encyklopædi
    Helt enig at jeg bør teste dette Drossel. (Selv om jeg synes digital-kablene var et dårlig eksempel :)). Vi har nok litt ulik grunnholdning til en del ting innen hobbyen, men noe av det fine med DIY er jo at man kan ha en åpen holdning og prøve ut forskjellige ting uten at det koster mer enn litt moro. Nå har jeg en håpløs tilgjengelighet på de tunge monoblokkene, så jeg tester nok ikke dette før jeg starter ombyggingen (uvisst når).

    Først et avklaringsspørsmål: Opprinnelig da du spurte om rett fase, trodde jeg du mente effekter pga. at jordpotensialet kan variere mellom fasene. Av diskusjonen i etterkant forstår jeg det slik at du og pellesmil er opptatt av magnetfeltets påvirkning på elektronikken. Korrekt oppfattet?

    Hvis svaret på ovenstående er ja, har jeg et forslag til forbedring av testprosedyren: Fysikken tilsier at aluminiumskassen blir påvirket av magnetfeltet og at det kan oppstå små "eddy currents". Nå tilsier vel teorien at disse heller skal motvirke magnetfeltet, enn at de skal sette opp elektromagnetisk stråling som kan forstyrre elektronikken. Vi er sikkert enige om at det til syvende og sist er elektronikken, eller signalet, og da særlig signalet før forsterkning, som må bli påvirket dersom det skal ha betydning for lyden.

    Da ville jeg vært mer bekymret for magnetfeltets direkte påvirkning på elektronikken (kobberbaner, loddepunkter, kondensatorer, komponentben etc). Med et åpent sinn kan da teorien være at man bør koble fasene slik at det resulterende magnetfelt nær elektronikken blir minst mulig. I stedet for (litt tvilsomme?) målinger, ville jeg da heller gått direkte på kunnskap om hvordan magnetfeltet rundt en transformator ser ut, og plassert transformatorene fornuftig idet man også tar hensyn til hvordan fasene er koblet.

    Så når du spør om fasene er koblet rett, har du et godt poeng. Men jeg er altså tvilende til testmetoden.

    EDIT: Jeg vil i tillegg tro at den støyen vi her snakker om, kun er 100Hz, som vil materialisere seg som brum i høyttalerne Eller? Jeg har svært lite brum. Vi glemte desverre å sammenligne brum og sus i Leikis' og mine.

    Sist redigert:

    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Løsning = trafo i eget kabinett...
    problemet blir noe lengre kabelstrekk, men det kabelstrekket kan kansje benyttes som en aktiv del i en CRC konstruksjon,
    om en legger trafo, likerettere og nr 1 kondiser i en boks kan kabelstrekket opp til ampen bli motstanden i CRC leddet,

    Når jeg tenker meg om har jeg den konstruksjonen i Borbly preen min,
    på den er er det også ca 50 v mellom jord og kabinett,
    begge kabinettene er koblet sammen med en egen jordkabel,
    den induserte spenningen i power supply kabinettet overføres dermed til selve preen,
    skal prøve å koble fra den jordlederen og se hvilken spenning som blir på kabinettet da.

    Ps svaret på spørsmålet ditt er for mitt vedkommende: Ja!


    mesc

    Hi-Fi entusiast
    Ble medlem
    27.08.2008
    Innlegg
    306
    Antall liker
    7
    Sted
    Rogaland
    Om noen trenger en nad216 til så har jeg en som støver ned i garasjen :)
    Var egentlig tiltenkt et lignende prosjekt men tror ikke jeg gidder.

    Godt å se at brukte ting kan "fornyes"
    Du har pm.

    Akk ser ut som jeg var for sen med å reklamere for mine 15k 80v nice kondiser. Har enda en del for salgs hvis du pellesmil eller andre trenger.
    Får vel hive opp en ny annonse og snart.


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Da begynner delene å rulle inn,
    ingenting å si på logestikken til våre Kinesiske venner..
    Delene kommer fra Kina før England,
    The British Empire fikk tilogmed 1 dags forsprang på Asia,

    For 70 år siden var vi redd for at vi skulle snakke Germansk i Noreg,
    Spørs om ikke mandarin er århundres språk:rolleyes:

    Disse ligger å venter på Posten
    A B Systems Gaofei PHO010SBP Red Coppper Rhodium Hi End Binding Post 4 Pcs | eBay


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    De er da billige . :) Jeg har bestilt Furutech 800 for 210 dollar. Personligt har jeg dårlige erfaringer med Rodium. Fik 8 stk Siemens 2200 uf 100 V LL )1991 version ( Sikorel ) fra Umut og der er 4 nyere på vej 2001.


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Furutec er nok ikke tillatt på en NAD:rolleyes:
    220$ for 2stk? rodium?
    har kjøpt endel Furutech og får de levert på døra av min leverandør.
    finner ikke så mye Furutech som er billig på E-bay
    ser at PM audio tar 660Nok (G) og 806Nok (R)


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Der er Rodium på dem du har bestilt. 22o dollar for 4 stk. Furutech det er svinskt dyrt . Nye Holton ( NXV 600 ) som jeg selv kalder dem skal være Second to None.


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Hehe den kommer ik. Jeg laver NXV 500 med extra sæt mosfet som Anthony leverer gratis. Får ik plads til NXV 800 på kølepladen.


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Da mangler det bare å få svingt igang de 2 siste bestillingene,
    250VA trafoer likerettere mm fra Digikey,
    og 50 volts trafoer fra Kompotek.no

    Venter på svar fra Gary på BP ang choke PS til Bøffelen,

    Til Nad,en satser jeg på en stk tradisjonell trafo omtrent 200VA til input kretsen,
    .


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.491
    Antall liker
    2.258
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Hehe den kommer ik. Jeg laver NXV 500 med extra sæt mosfet som Anthony leverer gratis. Får ik plads til NXV 800 på kølepladen.
    Litt nysjerig på hvordan du skal monter/koble dette ? Kan man bare slenge på ekstra par mosfets ?


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Hehe den kommer ik. Jeg laver NXV 500 med extra sæt mosfet som Anthony leverer gratis. Får ik plads til NXV 800 på kølepladen.
    Litt nysjerig på hvordan du skal monter/koble dette ? Kan man bare slenge på ekstra par mosfets ?
    Anthony siger at det kan jeg. Får nogen som måler som de andre.

    Monterer dem bare ved siden af. Selvfølgelig med gate og source modstande.


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.491
    Antall liker
    2.258
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Håper du poster non bilder etterhvert som du kommer igang med prosjektet, kanskje jeg også kan bygge ut mine 500 kort etterhvert :)

    Hehe den kommer ik. Jeg laver NXV 500 med extra sæt mosfet som Anthony leverer gratis. Får ik plads til NXV 800 på kølepladen.
    Litt nysjerig på hvordan du skal monter/koble dette ? Kan man bare slenge på ekstra par mosfets ?
    Anthony siger at det kan jeg. Får nogen som måler som de andre.

    Monterer dem bare ved siden af. Selvfølgelig med gate og source modstande.


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Der er Rodium på dem du har bestilt. 22o dollar for 4 stk. Furutech det er svinskt dyrt . Nye Holton ( NXV 600 ) som jeg selv kalder dem skal være Second to None.
    Fikk Gaofei høytaler-terminalene idag,
    om de låter bra får tiden vise, men ang. kvaliteten:
    De er bygget som en Amerikansk stridsvogn, med Italiensk design og Sveitsisk presisjon.
    Om de låter i nærhen av hvorden de ser ut er de en vinner...

    Rhodium eller ikke rhodium.......


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Det strøymar på med deler,
    som en test skal jeg teste litt ulike kondiser i denne
    -Har følgende å velge i:
    -Nicolson KG gold tune 2200uf 100v (tot 44 stk)
    -Elna for audio 10000uf 80v (tot 20 stk)
    -Roe EYH 3300uf 36stk
    -Roe EYC 3300uf (8 stk)
    -Roe EYC 1000uf (36 stk)

    Skal lage 4 forsjellige pakker som blir på omtrent 10000uf og teste hvem som låter best.

    Ellers så er 200VA I frame trafo (dvs helt vanlig trafo:p) på vei fra Haugesund, den blir poweret til inputen

    Goy:D
    -


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Oj mange caps. Spændende projekt at teste det. :)


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4

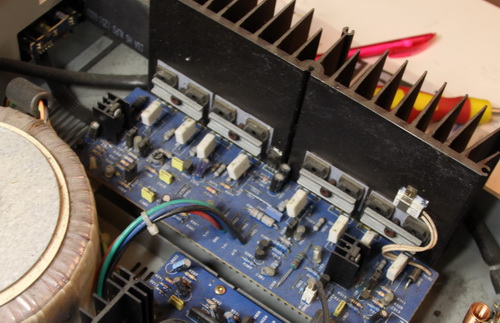

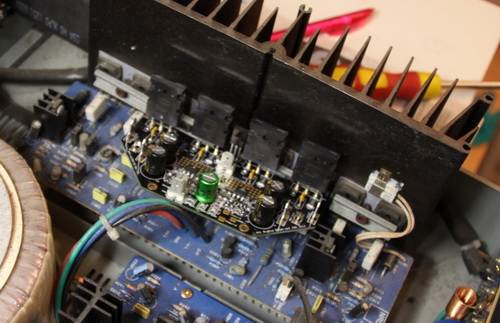

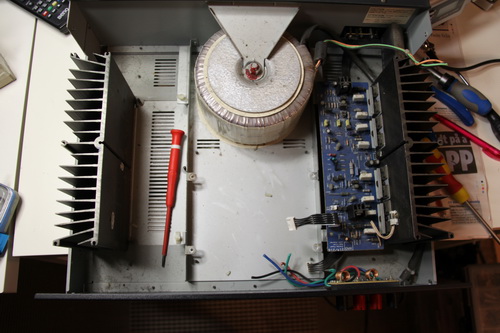

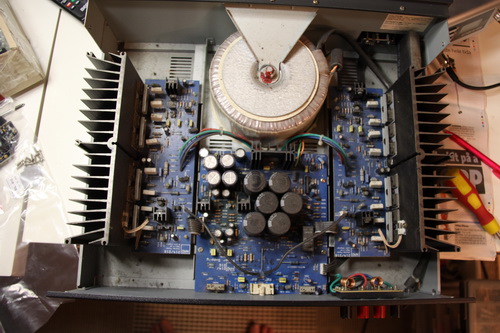

    Da har vi fått pasienten i hus og første diagnose er gjennomført,
    Den har endel svakheter som forventet,
    Oppgradering er derfor på sin plass.

    Det hele starter vel i morra.


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Da har vi fått pasienten i hus og første diagnose er gjennomført,
    Den har endel svakheter som forventet,
    Oppgradering er derfor på sin plass.

    Det hele starter vel i morra.
    ??????????

    Og jeg har fået reguleringer til Holton. Skal skifte nogle kondensatorer af tvivlsom kvalitet ( Hitano ) ligesom nogle små knøllete filmcaps på udgangen bliver skiftet til Mundorf ZN


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Og jeg har fået reguleringer til Holton. Skal skifte nogle kondensatorer af tvivlsom kvalitet ( Hitano ) ligesom nogle små knøllete filmcaps på udgangen bliver skiftet til Mundorf ZN
    Hvilken regulator har du kjøpt?
    bare til input power i guess?


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Jo det er rigtigt til inputdelen. Skal justeres til 87 V . Så den skal have 98 V ind.


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.491
    Antall liker
    2.258
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Hmmm, jeg også har et lokt og rensket Nad kabinett, trafo står igjen da. Du skulle bruke samme trafo ?
    jeg får lakke det i blank svart en dag så vi får vekk den stygge Nad fargen (og navnet) :)


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Hmmm, jeg også har et lokt og rensket Nad kabinett, trafo står igjen da. Du skulle bruke samme trafo ?
    jeg får lakke det i blank svart en dag så vi får vekk den stygge Nad fargen (og navnet) :)
    Peis på,
    helt klart endel penger å spare på gjenbruk, om en kan leve med kassa til Nad ligger det endel penger bare i kabinettet trafoen og kjøleribbene, det er forøvrig Toroid corp. som har laget trafoen som er helt tyst og veier sine respektable kilo

    Minor setback idag
    Div forsking på nett tilsa at en 216 skulle gå med 70V rail.
    Det stemmer ikke.....

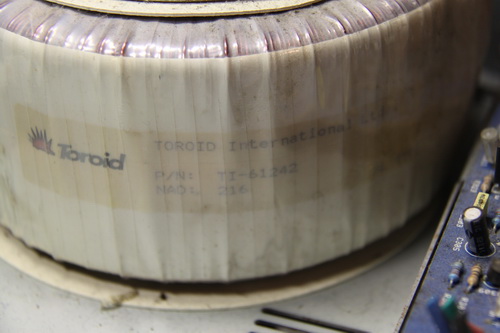

    Trafoen (som forøvrig er et beist) måler 40Vac jeg får ut 57Vdc glattet med 30000uf og ca 2 x 80ma belastning

    Har sent en mail til Anthony om det er gunstig med så lav spenning på en nxV300.
    Ser at den nye 200 er ute, :cool:
    Om han anbefaler det blir det bytte til nxV200 R3 Quad Die Lateral Module,
    Har også spurt han om spenningsforskjellen på input og output matters,
    Sitter snart med en 50Vac trafo til inputen, da får jeg 70Vdc på input og 57Vdc på ouput

    P.

    Sist redigert:

    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Forskellen på 13 V er lovlig stor . Hvad med en modstand før dioderne til input ? NXV 300 kører fint med de 57 V dc. tror jeg.


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Forskellen på 13 V er lovlig stor . Hvad med en modstand før dioderne til input ? NXV 300 kører fint med de 57 V dc. tror jeg.
    Ja jeg kunne jo laget en dowstep enten med regulator, RC ledd eller CLC ledd, 2 fluer i ett smekk rett spenning og mindre rippel


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Jeg har brukt 300 korta med 33Vac og 500 kort med 40 vac, de funker knall uansett.
    Ja regner med det går det var bare litt surt at jeg ikke målte spnningen live, bare stolte på onkel Google.
    Mulig trafoen veier opp for sine 40V , den er MYE større enn mine 500va trafoer, finner ikke noe info om den, NAD PN TI-61242



    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Fikk svar fra Anthony,

    Sitat: Regarding the nxV200 R3 board, both the nxv300 and nxV200 boards will
    operate well from 55v supply rail.

    A 15vdc higher than the output for either of the boards is not a problem.


    Gull..


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Fikk svar fra Anthony,

    Sitat: Regarding the nxV200 R3 board, both the nxv300 and nxV200 boards will
    operate well from 55v supply rail.

    A 15vdc higher than the output for either of the boards is not a problem.


    Gull..
    Ok men normalt anbefaler han en forskel på 5 V. Anyway sådan en modstand før dioden har jeg gode erfaringer med. Modstand efter giver højere udgangsimpedans og farver lyden i øvre bas.


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Og jeg har fået reguleringer til Holton. Skal skifte nogle kondensatorer af tvivlsom kvalitet ( Hitano ) ligesom nogle små knøllete filmcaps på udgangen bliver skiftet til Mundorf ZN
    Hvilken regulator har du kjøpt?
    bare til input power i guess?
    Voltage One og det er shit. Den ene er nu defekt på negative. Den driver for meget fra kall til varm. Kan ikke bruge dem tror jeg . Har designet efter det så jeg har problemer.


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Progress:)

    litt forsking 3 mulige kondis typer:
    -Nicolsom KG 2200uf 44 stk = 98000uf
    -Roe EYH 3300uf 28stk = 92400uf
    -Elna for audio 10000uf 12 stk = 120000uf

    let the games begin!

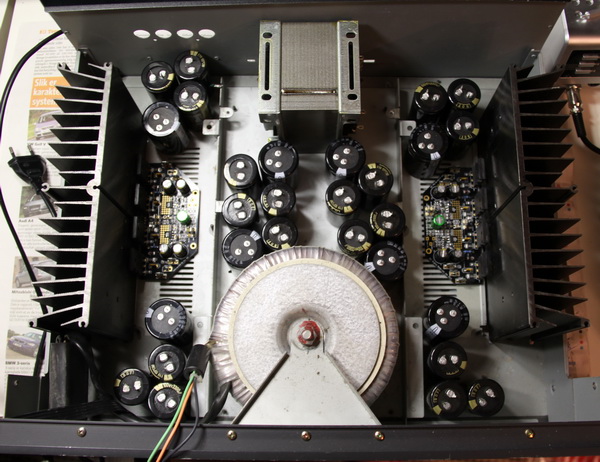

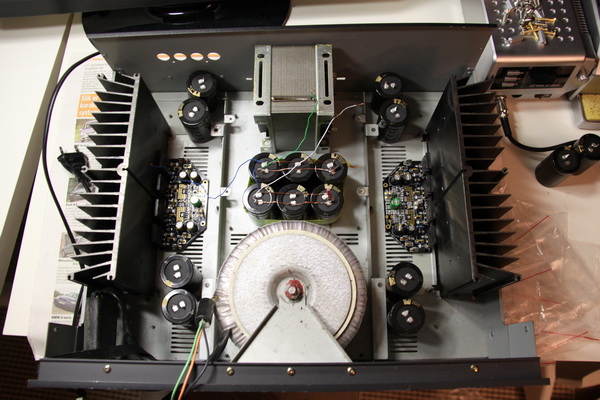

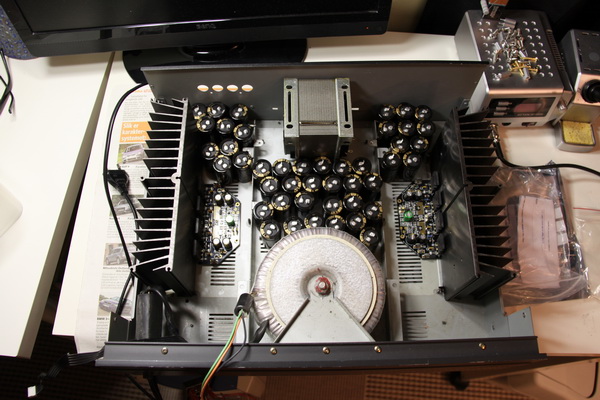

    Nicolson:


    Roe:


    Elna:


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    Simplistic Mosfet HV Shunt Regs - diyAudio

    regner med at du kan få denne ned i ca 90V
    Tak skal du have men Anthony sender et modifikationskit til regulatoren. Har fundet den " defekte" transistor på digikey. Anthony siger der er et indbygget beskyttelses kredsløb. Kanskje det hjælper å sætte en større kondensator på når jeg måler. Det prøver jeg.
    Skiftede en transistor og reg virker igen :) Desværre skal jeg også vente på custom made Rcore fra Audio Catalog.


    Audio Catalog 40 W 2x 70 Vac til indgangstrin monoblokke.


    pellesmil

    Hi-Fi freak
    Ble medlem
    14.04.2005
    Innlegg
    1.696
    Antall liker
    350
    Sted
    Skedsmokorset
    Torget vurderinger
    4
    Simplistic Mosfet HV Shunt Regs - diyAudio

    regner med at du kan få denne ned i ca 90V
    Tak skal du have men Anthony sender et modifikationskit til regulatoren. Har fundet den " defekte" transistor på digikey. Anthony siger der er et indbygget beskyttelses kredsløb. Kanskje det hjælper å sætte en større kondensator på når jeg måler. Det prøver jeg.
    Skiftede en transistor og reg virker igen :) Desværre skal jeg også vente på custom made Rcore fra Audio Catalog.


    Audio Catalog 40 W 2x 70 Vac til indgangstrin monoblokke.

    Fikk tilbud derfra på R-Core, mye dyrere enn Selectronic men kjapt svar da.
    Fikk du noe tilbud på de?


    Drossel

    Æresmedlem
    Ble medlem
    05.05.2012
    Innlegg
    11.097
    Antall liker
    3.774
    188 dollar incl. forsendelse. Dertil told etc. Selectronic troede jeg ikke lavede Custom made ?

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
