Mjao G098 DIY dipole - Jamo 909

[Robert_Blindheim]

Ja, 'mine' gode gamle "What Puppy" som ble satt sammen for ca 7-8 år siden.
Skrev en tråd om disse på gamle HFS, men har ikke klart å finne igjen tråden.



[Hornlyd]

I H6 kloner låter den Focal 120 diskanten aldeles nydelig

Hordan skal du dele bassene i OBne?



[Robert_Blindheim]

Bruker selv 120TDX2.
Kommer til å bruke den samme på en center som er under bygging, mens bak får 'originalen'; 120, parret med annen mellomtone og en enkelt 10" fremfor 2 8" i bunn.

Jeg kommer til å følge Scorpion's anbefalinger i første (og sikkert neste) omgang.
Men, jeg skal sørge for at det er mulig å tri-ampe høyttalerne så jeg kan leke med DEQX'en. Jeg lurer på hvorvidt denne enheten kan benyttes for å ta noen snarveier hva gjelder utvikling av passive filtre... Jeg har jo fordelen av å kunne dele ganske bratt om ønskelig, og vil nok forsøke et slags 'ideal-filter' vs hva man kan få til med 1-4 ordens filtre (på DEQX'en).
Scorpion inviterte meg til å delta på utviklingen av et nytt delefilter, og jeg skal forsøke å bidra ved å bruke DEQX'en og vise til målingene som gjøres i ettertid. Dette vil jo selvsagt ikke kunne reflektere hvordan høyttalerne faktisk låter, kun hvordan de faktisk måler ved implementering av ulike filtre.

Planen var å kunne tilby og selge DEQX til de som måtte ønske slike, men jeg innrømmer gladelig at enn så lenge har jeg ikke mulighet; enheten er rett og slett så avansert at jeg ikke har nubbesjans til å drive noen form for support inntil videre.



[Hornlyd]

Har ikke prøvd DEQX men har miniDSP. Brukergrensesnittet er utrolig enkelt. Jeg har tro på å bruke den digitale varianten for deretter å koble til en array av eksterne dacer til 2, 3 eller 4 veis deling.



[W.Sand]

Her er et meget allsidig oppsett (fra Linkwits "What's new" 4 april)
DSP_challenge



[Robert_Blindheim]

Her er et meget allsidig oppsett (fra Linkwits "What's new" 4 april)
DSP_challenge

Jeg kommer nok til å satse på tradisjonell passiv deling som den 'endelige' løsningen.



[DCM4EVER]

Hei sønn! -Hva skjer'a -Er det helstopp på bygget ?? eller har du endelig vokst deg fra dette surrerundt-greiene nå??



[F. Robert]

Nesten ti år etter står høyttalerne omsider ferdig. Ny jobb, småbarnsliv og flytting har vært medvirkende årsaker til at dette har drøyd så lenge.
Etter noen ukers innsats sier jeg meg foreløpig fornøyd og de gjør en god jobb som TV høyttalere i stua. Enn så lenge så spiller de med det opprinnelige delefilteret, så om noen har forslag til bedre løsninger er jeg åpen for det.

Tok opp tråden der jeg slapp den sist; Våtsliping...

Kapellhengeren fungerte overraskende bra som provisorisk lakkboks. Startet med nok et lag grunning:

Etterfulgt av våtsliping... Assistenten er byttet ut med en noe yngre utgave:

Deretter fulgte noen lag med hvit lakk som atter en gang ble våtslipt:

Når dette var blitt jevnt nok ble det lakkert med to strøk hvit høyglans på frontene. Bakside og sokkelen sa jeg meg fornøyd med.

Da gjenstod det bare å få montert elementene, lodde sammen delefilter et og montere pleksiglass over sokkelen:

Og sent i går kveld ble de båret opp i stua og testet ut:



[W.Sand]

Pent Robert



[Hornlyd]

Oj oj oj. Denne tråden har gått meg hus forbi. Skal leses grundig

ehh, ser jeg var inne i 2010 og 2013, artig prosjekt



[F. Robert]

Ja dette er et kroneksempel på et langtidsprosjekt
Ble ganske overrasket når jeg så det var 10 år siden oppstart, men prosjektet har tålt forflytning på 80mil to ganger og nå sist over 200mil; så jeg tenkte at nå er det jammen på tide å bli ferdig



[F. Robert]

Første endring på plass; 147uF i parallell med bassene - de var alt for livlige langt oppover i mellomregisteret.
Ikke hatt mye tid til å lytte etter modifikasjonen, endringen er selvsagt meget hørbar, men førsteinntrykket er at dette egentlig ikke løste noe, men flyttet fokus til en annen utfordring. Lytting får avgjøre hva veien bli videre med mindre noen har egne erfaringer med disse.



[F. Robert]

En knapp uke fra de var båret opp til stuen kom Kone med egne prosjektønsker. Hun hadde sett 'noe stilig' på TV, - en taklampe; 'sånne rundinger i taket med lyslist'...
Javel. Så kort tid etter å være særdeles fornøyd med å kunne pakke vekk verktøyet og få bilene i garasjen igjen, så var det bare å rygge de ut og rigge seg til for et nytt prosjekt.
-Mistenker at dette var planen hennes hele veien; være positiv og smidig når jeg fikk 'leke med mitt', for deretter å bli servert et oppdrag for hjemmet.

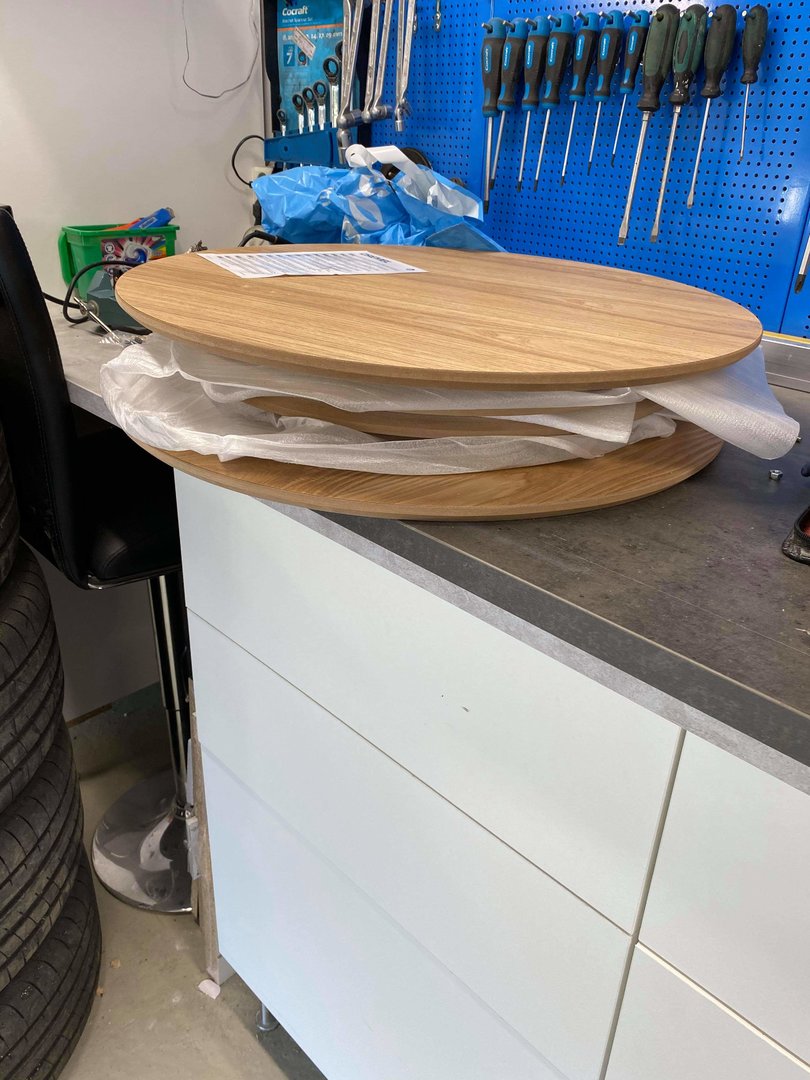

Status så langt; seks malte sirkler (40, 50 og 60cm) og distansestykker hvis omkrets er tilpasset kappintervallene til Phillips Hue Lightstrip. Hvordan dette vil la seg feste til et 'flytende' gipstak får tiden vise...

Skal ikke forpurre tråden med mange irrelevante innlegg, men håper at tråden før eller siden leses av noen som har gode innspill hva angår delefilteret...



[F. Robert]

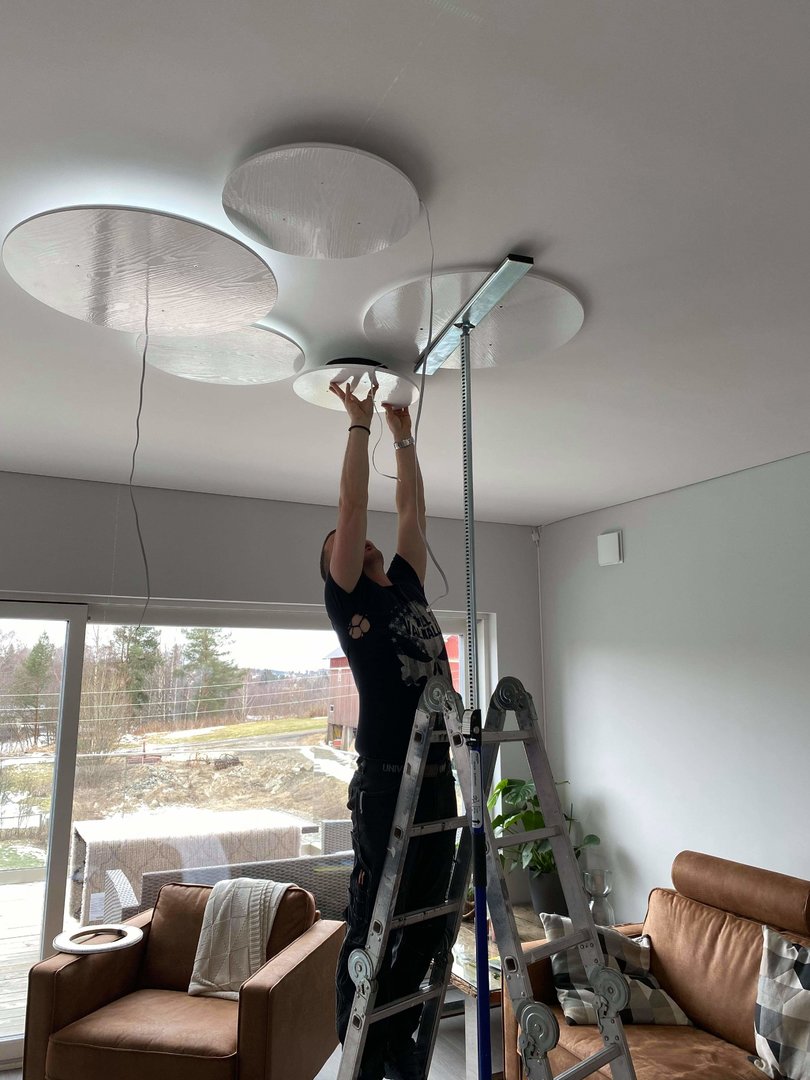

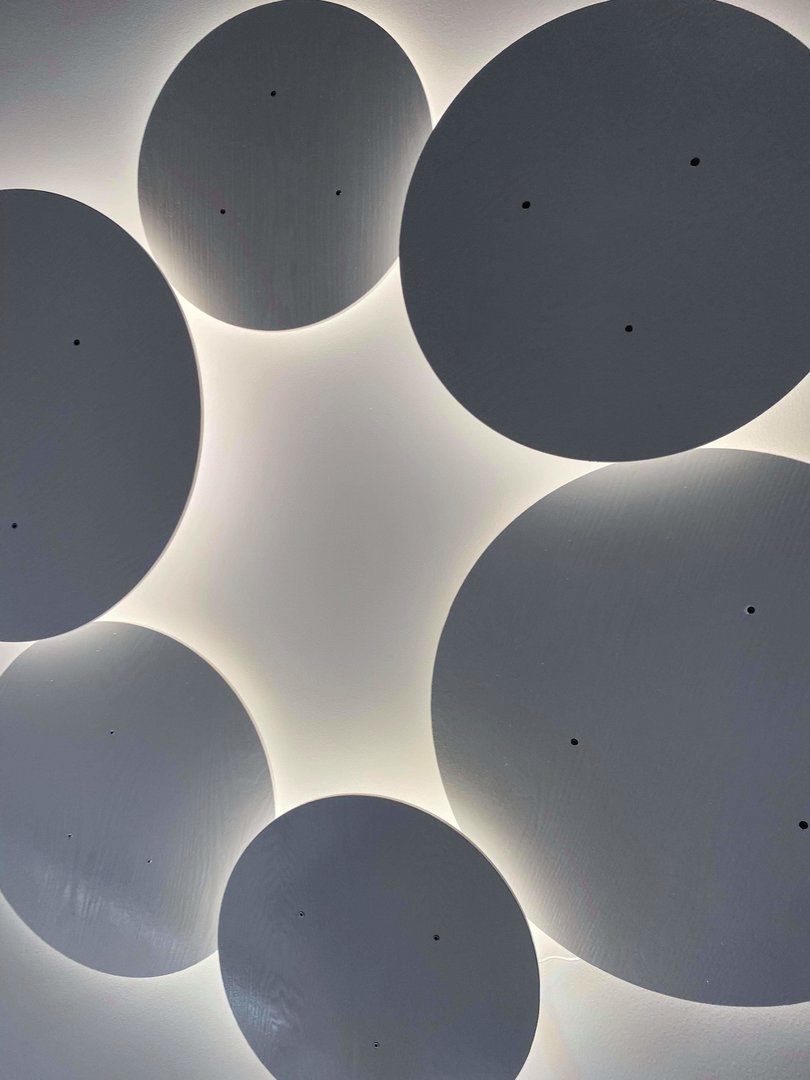

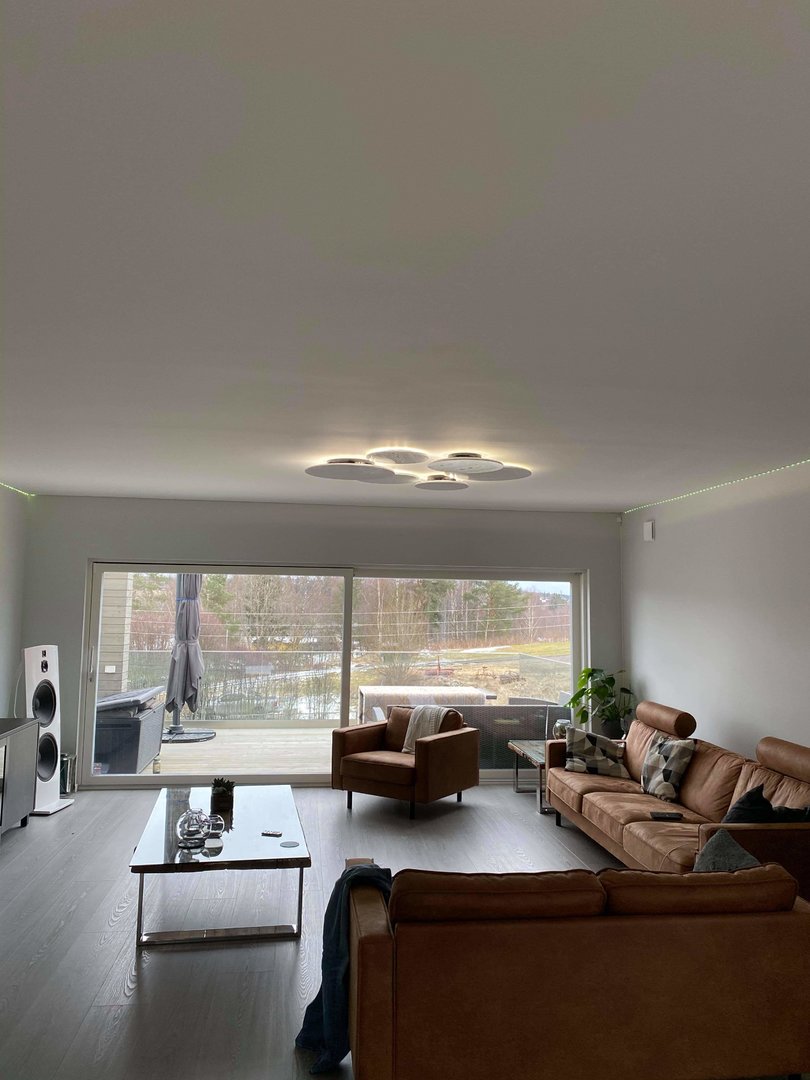

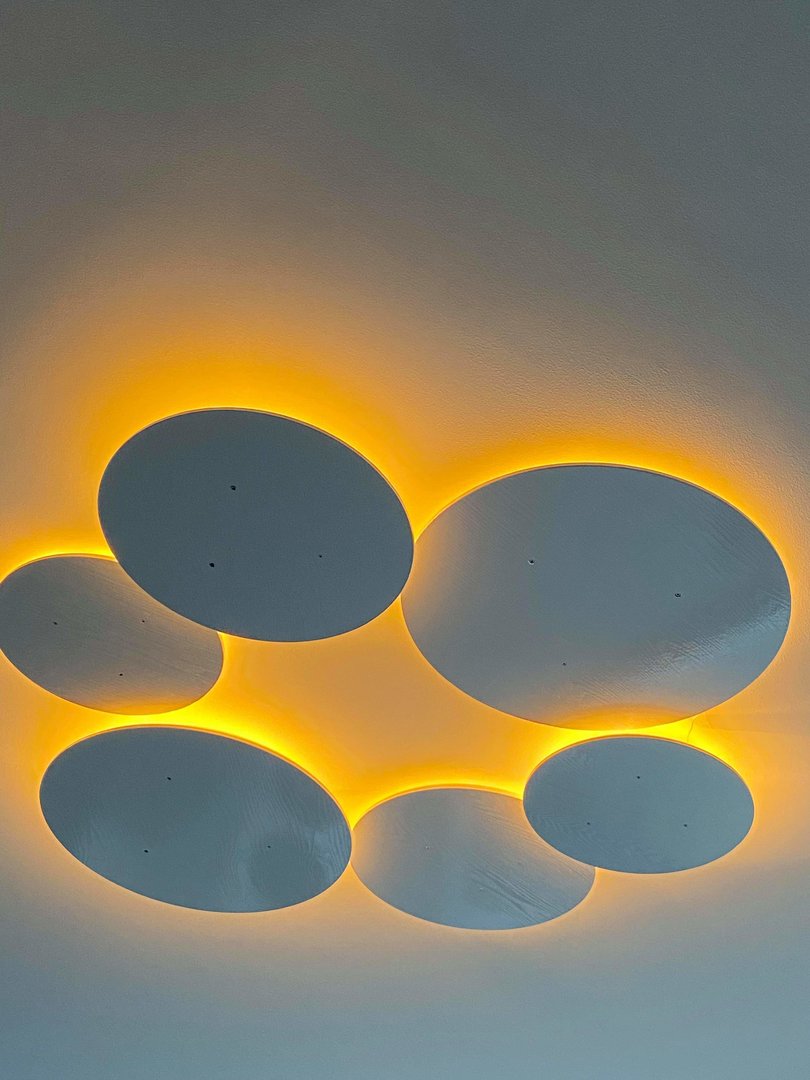

Taklampeprosjekt til Kone ble ferdigstilt i går og hun er strålende fornøyd.
Skal se om jeg får tid til å leke litt med delefilterne, oppdatering kommer dersom jeg får en aha-opplevelse.



[F. Robert]

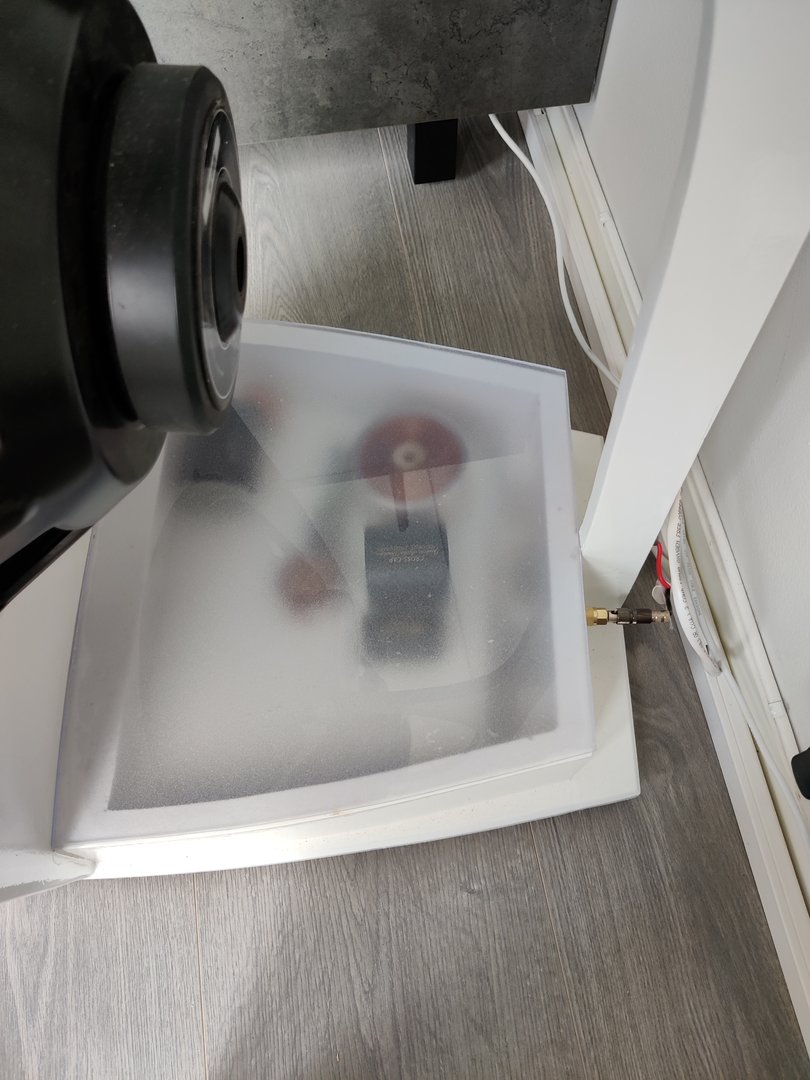

Ny modifikasjon av delefilteret, som nå ser slik ut:

Det hele ble raskt satt sammen for prøvelytt, vil trolig ordne det penere og med mer avstand på et par nye plater senere.

Lydmessig ble jeg særdeles overrasket!
Jeg tror faktisk at målet må være oppnådd for disse nå. Bassen tror jeg har en aldri så liten partykul rundt 50'ish Hz og er langt roligere oppover i frekvens. De jobber heller ikke så langt opp, så nå sitter mellomregisteret mye bedre. I sum ble dette mye hyggeligere å høre på, hvor det tidligere tidvis var både masete og tynt.

Sier meg fornøyd for denne gang, disse brukes tross alt bare som lydplanker til TV'n.

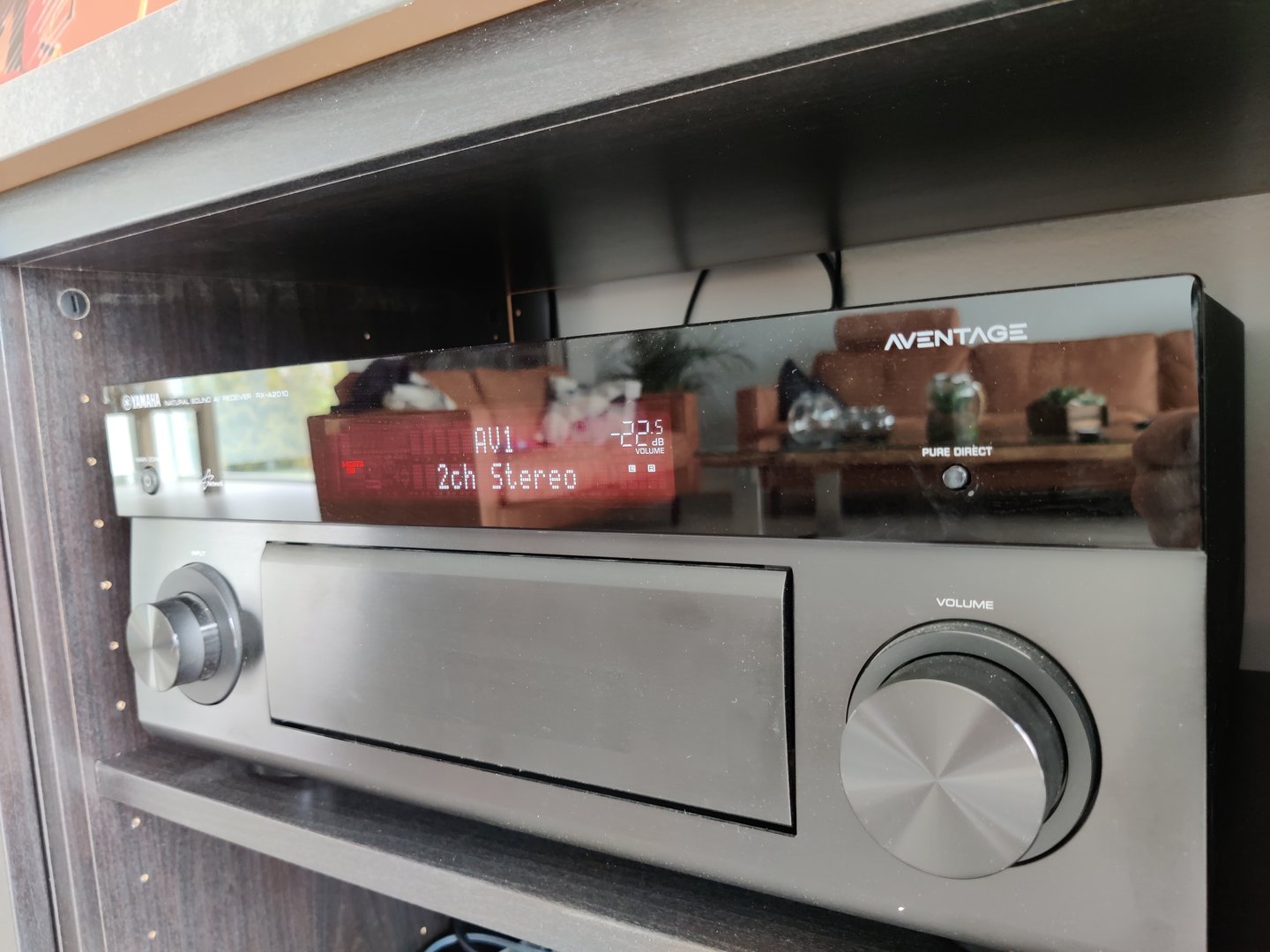

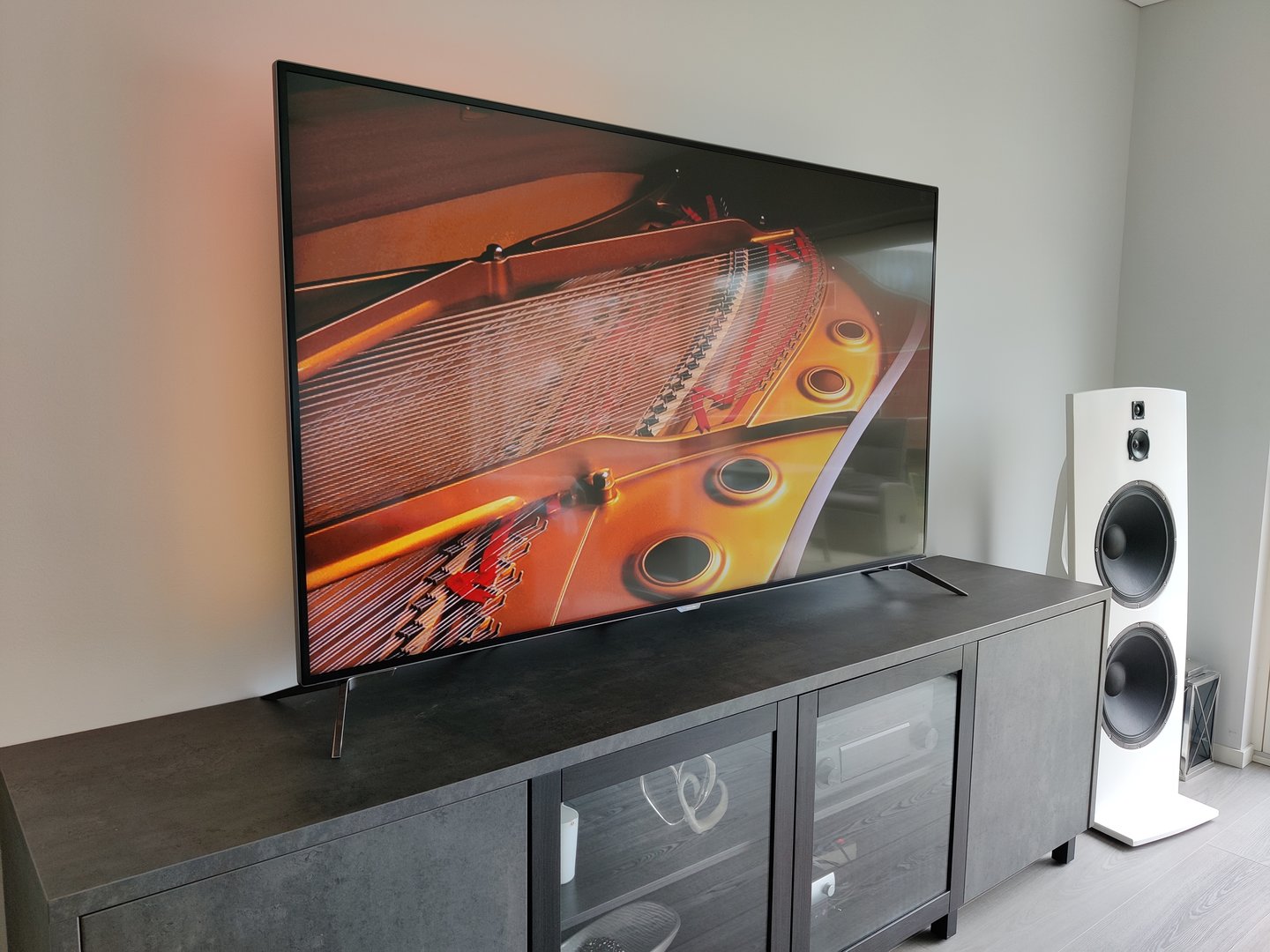

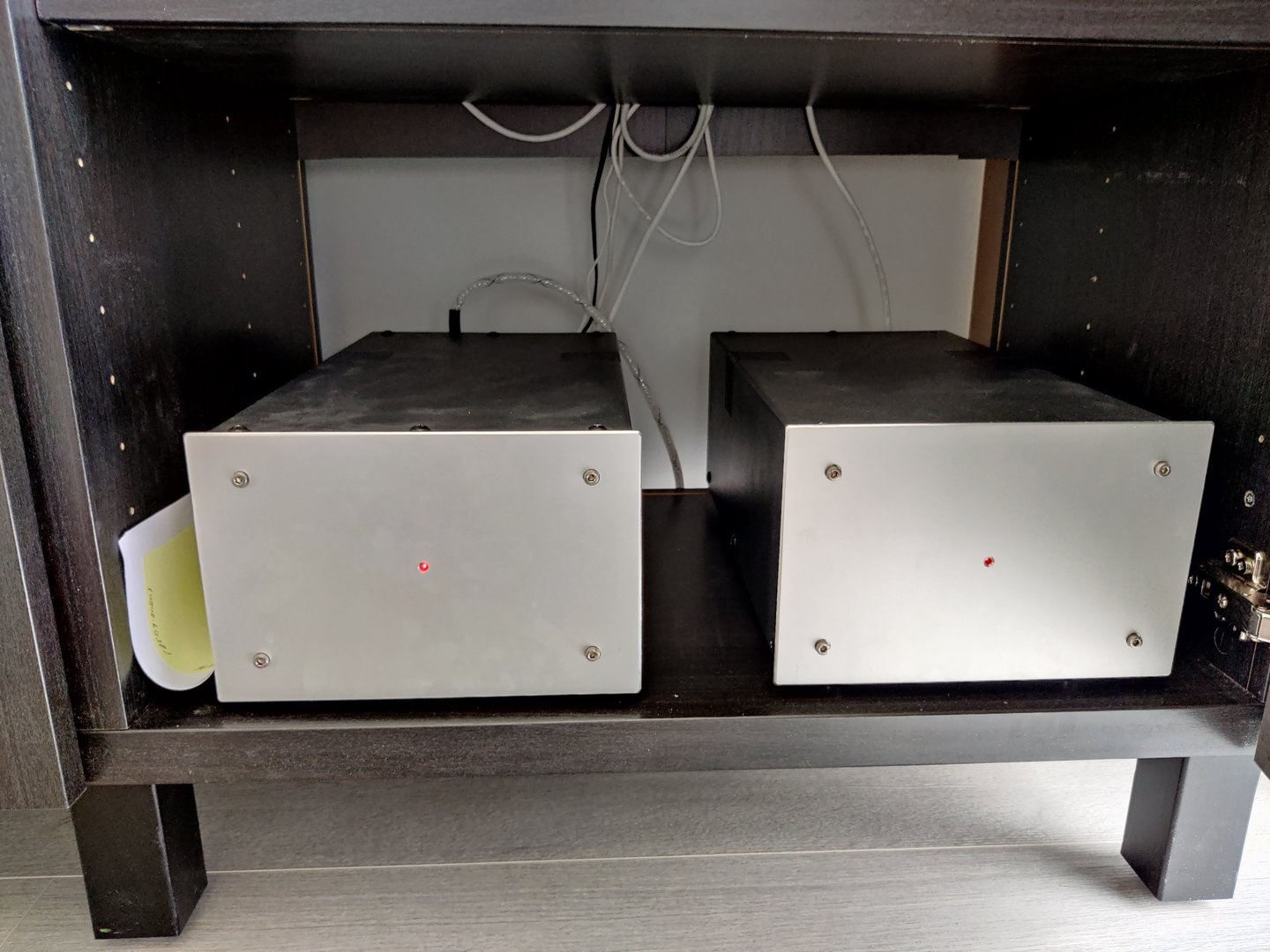

Øvrig utrustning er en 75" Philips Ambilight TV, Yamaha RX-A2010 receiver og et par hjemmesnekrede B&O ICE baserte monoblokker.
Mulig modulene het IA500? Moduler, trafobasert strømforsyning og beskyttelseskretsløp er plassert i kabinetter tilsvarende de EMBLA Audio brukte til sine monoblokker.



[båndsei]

Ny modifikasjon av delefilteret, som nå ser slik ut:
Vis vedlegget 721221
Vis vedlegget 721223

Vis vedlegget 721222

Det hele ble raskt satt sammen for prøvelytt, vil trolig ordne det penere og med mer avstand på et par nye plater senere.

Lydmessig ble jeg særdeles overrasket!
Jeg tror faktisk at målet må være oppnådd for disse nå. Bassen tror jeg har en aldri så liten partykul rundt 50'ish Hz og er langt roligere oppover i frekvens. De jobber heller ikke så langt opp, så nå sitter mellomregisteret mye bedre. I sum ble dette mye hyggeligere å høre på, hvor det tidligere tidvis var både masete og tynt.

Sier meg fornøyd for denne gang, disse brukes tross alt bare som lydplanker til TV'n.
Øvrig utrustning er en 75" Philips Ambilight TV, Yamaha RX-A2010 receiver og et par hjemmesnekrede B&O ICE baserte monoblokker.
Mulig modulene het IA500? Moduler, trafobasert strømforsyning og beskyttelseskretsløp er plassert i kabinetter tilsvarende de EMBLA Audio brukte til sine monoblokker.

Vis vedlegget 721228
Vis vedlegget 721229
Vis vedlegget 721230
