LM 3886 kit

[Steinkare]

LM 3886

Holder på å lodde sammen printene, og lurer på en ting. Det er et punkt på printet, som jeg lurer på ...hva skal kobles på der?
Manualen fra Chipamp.com, er ikke all verden. Litt dårlige bilder, litt vanskelig med detaljer...



[Steinkare]

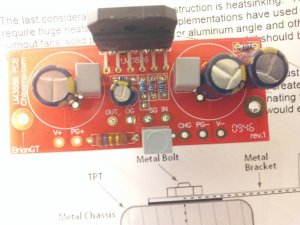

. Hva og hvor skal ting loddes inn? Rett nedenfor den motstanden til venstre( tre sammen ved chip).Det punktet som er ved den motstanden helt til venstre Det står SG og in ved loddepunktene. To punkter ved SG( signalground), hvilke punkter skal benyttes?



[MB-S124]

Sjekk kobberbanen på undersiden og sjekk hvor den går.



[audiosan]

den motstanden over det punktet KAN loddes der. og kondensatoren til venstre for den motstanden skal kun loddes inn om motstanden går til det nedre punktet.
se side 8 i manualen. punkt 1.7.



[Steinkare]

Takk for hjelpen! Må nok lese manualen skikkelig!



[Steinkare]

Går det an å montere ringkjernetrafoene, opp på hverandre?
Bruke felles bolt, legge "gummiplata" mellom og skru fast?
Blir det noe støy eller skjer det noe annet elendighet?



[Asbjørn]

Skulle ikke være noe i veien for det. Ganske vanlig løsning.



[KJ]

Dersom trafoene kobles i motfase så kan du også redusere det magnetiske feltene rundt trafoene. Mange «smarttelefoner» har innebygd magnetsensor som kan brukes til å sjekke virkningen. Vær evt påpasselig å sammenlign målinger tatt i samme avstand og posisjon ift trafoene (selv ringkjerne trafoer kan ha et litt ujevnt magnetfelt, spesielt i området hvor tilkoblingene kommer ut av trafoen.

mvh
KJ



[Nikko03]

Jeg får plukke opp den tråden her. Siden jeg sitter med delene som steinkare presenterte i tråden.
Nå lyser det blått i begge psu kortene og jeg måler 26vdc på begge kortene.
Bruker en 300va trafo som gir 4 x 18vac. Jeg håper det er tilstrekkelig til å puste liv i chipamp'en
Kabinett blir hjemme spikka. Akkurat som jeg liker det.
Kanskje jeg skulle spurt om hvilken kabel som er lur å bruke i forsterkeren hehe.
Tenker det blir noe som ligger i hylla jeg. Blir veldig artig å høre hva den kan bidra med på fulltonene



[Nikko03]

Sitter å skrur litt på prosjektet og lurer på en ting
Jeg lager kabinett i tre. bruker en jordings skrue og tenker å koble CHG -> chassis central ground point der.
Men er det andre ting som bør jordes på samme punkt.
Sikkert noen her inne som har rota med dette før meg



[Nikko03]

Etter litt fintenking blir CHG -> chassis central ground point samlet på ett sted som jeg fører ut til en jordings skrue på utsiden av kabinettet.
Slik at jeg kan jorde der hvis jeg opplever brum



[Steinkare]

Så bra at du fikk liv i forsterkeren... Sett inn noen bilder og beskriv hvordan det låter?



[Nikko03]

Så bra at du fikk liv i forsterkeren... Sett inn noen bilder og beskriv hvordan det låter?

Bilder og beskrivelse kommer. Men sent i går kveld gikk trafoen min i stykker. Den var riktig nok av eldre årgang.
Men jeg håpet det var litt liv igjen i den.
Så nå må nok lytteintrykk vente til jeg klarer å få tak i nye trafoer til prosjektet



[Nikko03]

Ser ut til å ta litt tid å få liv i denne. Fikk tak i en trafo i dag. Psu kortene er i orden.
Men når jeg kobler til pg- på forsterker kortet. Så kortslutter trafoen.
Så her må noe gjøres. Heldigvis er det ikke noe stress å få den opp å spille



[Nikko03]

Nå har jeg knota litt til med forsterkerkortet. men her er det noe galt.
Når alt er koblet opp. uten magisk røyk fra trafo.
Så måler jeg full dc spenning på høytaler utgangen. Dvs psu kortet måler 33vdc og på høytaler utgangen måler jeg 32vdc.
Er det noen som kan gi meg tips på hva som har gått til H



[Asbjørn]

Isolasjonen mellom chip og jordet kjøleflens? Baksiden av chip'en skal holde negativ forsyningsspenning, så hvis den festes direkte til kjøleflens/chassisjord vil du se full forsyningsspenning mellom positiv høyttalerutgang og chassis.



[Nikko03]

Takker og bukker Asbjørn. Da skal det forskes videre. Er jo rimelig grønn på det her.
Men jeg lærer jo ingenting hvis jeg ikke prøver. Og sentralen er en glimrende kilde til kunnskap



[AAaF]

Såvidt eg kan se, er dette den isolerte kapslinga, så då trengs ikkje noko isolator mellom kjøleprofil og forsterkar. Så tviler på om det har noko med dette å gjere.



[Armand]

Skjer det samme hvis du kortslutter inngangen til jord?



[Nikko03]

Såvidt eg kan se, er dette den isolerte kapslinga, så då trengs ikkje noko isolator mellom kjøleprofil og forsterkar. Så tviler på om det har noko med dette å gjere.

Det hjalp iallefall ingenting å demontere chip'en fra kjøleribbene.
så jeg lurer på om selve chip'en er ødelagt.
På det ene forsterker kortet måler jeg 32vdc på utgangen og på det andre kortet måler jeg 2vdc.
Er det rart jeg lurer litt a ????????????



[AAaF]

kople + inngang til jord, og - inngang til utgang. då skal du få ca 0V ut.



[Nikko03]

kople + inngang til jord, og - inngang til utgang. då skal du få ca 0V ut.

Det skal prøves. Men hvis det virker. Hva er den endelige løsningen. Og hvorfor får jeg forskjellig spenning på de to forsterker kortene.
Med samme psu tilkoblet. pussige greier det her.



[Nikko03]

Kobla som anvist fortsatt 0,6 vdc på utgang. Å nå ble trafoen varm ja. trur ikke den likte det der



[Armand]

Hvis du er sikker på at alle komponenter er loddet på riktig sted, at alle har fått god kontakt og at forsyningsspenningen har riktig polaritet så skal det virke.
bruk multimeteret pipe-funksjon for å sjekke at alle loddinger og kontakter har god kontakt. Er det fremdeles trøbbel er jeg nok redd at chippene dine har tatt skade av et eller annet og er defekte.

Mvh Armand



[Nikko03]

Hvis du er sikker på at alle komponenter er loddet på riktig sted, at alle har fått god kontakt og at forsyningsspenningen har riktig polaritet så skal det virke.
bruk multimeteret pipe-funksjon for å sjekke at alle loddinger og kontakter har god kontakt. Er det fremdeles trøbbel er jeg nok redd at chippene dine har tatt skade av et eller annet og er defekte.

Mvh Armand

Er redd du har rett her Armand. Har sjekket alle loddinger. forsterkerkortene har fungert tidligere såvidt jeg har forstått.
Så dermed står vel kun ett alternativ igjen. Hvis dette skal opp å gå. Må det bestilles nye deler.
Uansett er det lærerikt for en nybegynner. Og alt går jo ikke på skinner hele tiden



[Nikko03]

Nye lm3886 chip'er lodda på plass. 65mV dc på utgangen. Noe som jeg antar er greit.
Neste post på programmet. Heltre kabinett. Hva mener herrene om det. galskap eller farbar vei.
Innspill settes pris på til de grader



[Armand]

Gratulerer.
65mV er ikke noe problem for et vanlig høyttaleroppsett og er også vanlig for LM3886. Det finnes imidlertid tilfeller der lavere DC offset er ønskelig of det er også metoder å løse dette på. Det står mye bra her: http://www.twistedpearaudio.com/docs/legacy/tpm/tpm-lm3886.pdf

Trekabinett blir sikkert knall! La oss følge med på bildene

Mvh Armand



[Nikko03]

Takker for link Armand. Bilder av skjærereiret kommer etterhvert



[Nikko03]

Litt prøveplassering må til



[Nikko03]

Da har forsterkeren lagd lyd en times tid. Alt virker som det skal. Spiller fra tlf på seas fulltoner borte på benken.
Skal ikke si så mye om lyden før jeg har prøvd den i anlegget. Men jeg har trua som vanlig



[nysjerrigper]

vistnok en av de bedre lm3886 på markedet.. for de som er interesert
Neurochrome Audio: Precision high performance audio circuits for the DIY market.



[Armand]

Gratulerer med ferdig forsterker Nikko. Er det ikke deilig når det kommer lyd ut av noe man har satt sammen selv?
De modulene til Neurochome er artige saker. Kombiner fire slike med en MiniDSP 2x4 og et par kvalitetselementer så kan man for en billig penge lage seg et par aktive monitorer som kan utklasse et anlegg til mange ganger prisen.



[Nikko03]

Gratulerer med ferdig forsterker Nikko. Er det ikke deilig når det kommer lyd ut av noe man har satt sammen selv?
De modulene til Neurochome er artige saker. Kombiner fire slike med en MiniDSP 2x4 og et par kvalitetselementer så kan man for en billig penge lage seg et par aktive monitorer som kan utklasse et anlegg til mange ganger prisen.

Takker Armand. Det var veldig gøy å få det til. Litt innhabil i vurdering av hvor bra det låter. Men jeg er fornøyd i alle fall



[lyntoft!]

Klart det låter bra, du har jo lagd det selv



[lyntoft!]

Klart det låter bra, du har jo lagd det selv

Og ingen ironi her heller seff, så er det sagt.

Jørgen.



[Nikko03]

Ett par bilder av kreasjonen. Gjennbruk av gamle kabinett er en fin ting.
Ingen grunn til å kaste ting når de kan bygges om



[Asbjørn]

vistnok en av de bedre lm3886 på markedet.. for de som er interesert
Neurochrome Audio: Precision high performance audio circuits for the DIY market.

Fin link. Denne hadde jeg ikke sett før: Taming the LM3886 Chip Amplifier



[Armand]

Er en tråd på DIYAudio om denne også.
Modulus-86: Composite amplifier achieving <0.0004 % THD+N. - diyAudio



[Asbjørn]

Ut fra databladene gir den der sammenlignbar lydkvalitet opp til 35 W (THD+N, forvrengningsspektrum, frekvensgang, støygulv, ...) som en Hypex NC400, men til ca 1/3 av prisen. To stykker i balansert brokobling bør gi delvis kansellering av likeordens forvrengningskomponenter og enda bedre THD-tall opp til 140 W eller så i 8 ohm. Det er jo ganske interessant, ja.



[dagfaune]

Obs ! Ut fra egne erfaringer er det endel dårlig layout på PCB som selges.

Les mer på neochrome, forøvrig fin link.

LM3886 Chip Amp Stability Analysis

Tips: Mye kan rettes opp med å lodde motstanden for tilbakekobling rett på chip'en ;-)
De samme kan med fordel gjøres med kondensatorene (typisk 100nF) for avkobling.

Ellers.. Noen som har erfaring demping av med innslag fra RF, som mobil?
