kalibrere REW 5.0

Diskusjonstråd Se tråd i gallerivisning

  • bjarnetv

    Hi-Fi freak
    Ble medlem
    28.03.2008
    Innlegg
    3.040
    Antall liker
    3.043
    Sted
    oslo
    å kalibrere micen går vel ikke med mindre du har måledata fra produsent eller lignende.
    hvis du tenker på kalibrering av lydkortet kobler du til som vist under.

    sakset fra REW forumet:

    REW connections using an ECM8000 microphone and an external USB audio interface with integral microphone preamp with phantom power (recommended combo, simplest connections)


    Audio interfaces that offer an internal preamp with phantom power preclude the user from purchasing a separate sound card and mic preamp. This simplifies the connections and offers easier portability of the equipment.

    To accomplish a soundcard calibration, a loopback is connected from a right channel line-out to a right channel line-in and then removed once the calibration file is created and saved
    . Experience has shown that the mic stage response anomalies are small and that response drop-off is mainly attributed to the line stages.



    Read more: REW Cabling and Connection Basics - Home Theater Forum and Systems - HomeTheaterShack.com


    Graks

    Hi-Fi entusiast
    Ble medlem
    20.12.2004
    Innlegg
    357
    Antall liker
    123
    Tenkte mer på det praktiske for og kalibrere inngangsnivået på miken mellom de forskjellige målingene.

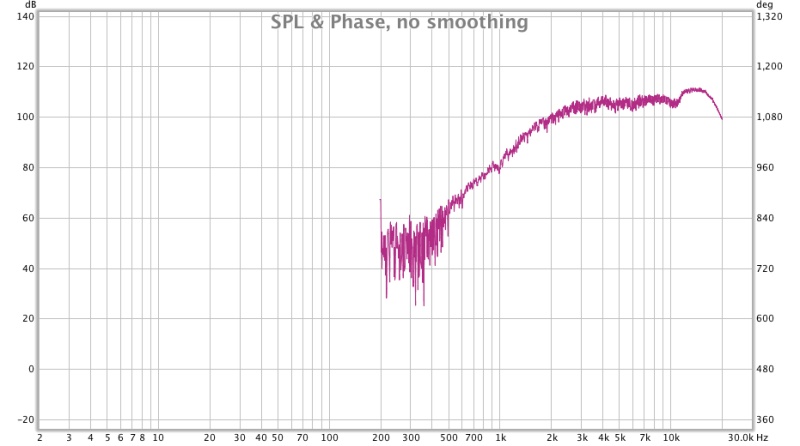

    F.eks: Sender ut ett signal fra REW programmet på -12dBFS, har da -34,5 dBFS inn på miken på diskant måling.

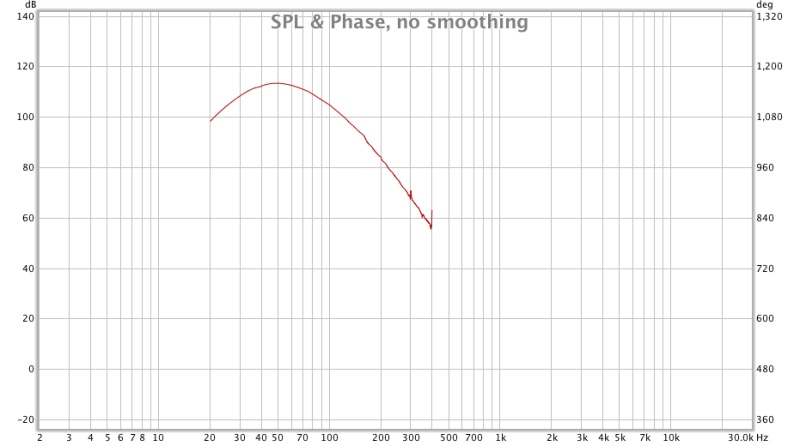

    Diskant og midbass er begge målt med avstand på 32 cm fra elementet, suben er målt med miken så nermed elementet som mulig.
    Skal micen ha samme dBFS verdi inn på alle målingene?


    Har tatt noen målinger:


    Vedlegg

    Kvålsvoll

    Bransjeaktør
    Ble medlem
    22.07.2010
    Innlegg
    1.599
    Antall liker
    1.675
    Sted
    Ålesund, Norge
    Graks skrev:
    Tenkte mer på det praktiske for og kalibrere inngangsnivået på miken mellom de forskjellige målingene.
    F.eks: Sender ut ett signal fra REW programmet på -12dBFS, har da -34,5 dBFS inn på miken på diskant måling.
    Diskant og midbass er begge målt med avstand på 32 cm fra elementet, suben er målt med miken så nermed elementet som mulig.
    Skal micen ha samme dBFS verdi inn på alle målingene?


    Har tatt noen målinger:
    Målingene dine ser fornuftige ut, i forhold til at du sier du har foretatt nærfeltmålinger av elementene.
    Det betyr at måleoppsettet ditt er noenlunde fornuftig oppsatt, så da er du egentlig godt på vei.
    Det som mangler er vel å få kalibrert lydtrykk (SPL) slik at skalaen på kurvene i REW (i dB) stemmer med virkeligheten.
    For å få til det så må du ha lyd med kjent lydtrykk.
    Det enkleste er å finne en lydtrykksmåler.
    Da starter du generatoren i REW, setter på en 1000Hz tone, og måler lydtrykket med referansemåleren din.
    Målt lydtrykk taster du inn i REW; åpne SPL Meter, trykk på Calibrate, selvforklarende resten.

    Inntil du finner (dvs. låner, eller kjøper en "RadioShack" lignende måler?) en lydtrykksmåler, så bruker du bare oppsettet slik du har det - du mangler bare absolutt SPL-referanse, forskjeller mellom dine egne målinger blir jo likevel riktige.

    For å kompensere for mikrofonenes frekvensrespons må du ha en datafil med referansekurve for mikrofonen din.
    Hvis du ikke har en slik, så bruker du den uten.
    Datafilen legges inn i REW, og må ha rett format.


    Graks skrev:
    Skal micen ha samme dBFS verdi inn på alle målingene?
    Nei, lydtrykket i nærfeltmålinger er ikke direkte sammenlignbare fordi det lydtrykket du måler avhenger av avstand til lydkilden og arealet.
    Skal du se om nivået er rett mellom bass og diskant må du måle utenfor nærfeltet, for eksempel ved 1m.
    Hva som er nærfelt eller ikke avhenger av lydkilden, grovt sett jo større utstrålingsareal jo lengre unna må man måle.
    (Nå begynner jeg å bli veldig vanskelig ser jeg, så jeg slutter her.)


    Så, dette ser bra ut, bare å fortsette.


    Graks

    Hi-Fi entusiast
    Ble medlem
    20.12.2004
    Innlegg
    357
    Antall liker
    123
    Må nok skaffe meg en lydtrykksmåler ja. Radioshack er mulighet, Eltek har og en tilsalgs og den er vel av god nok kvalitet?

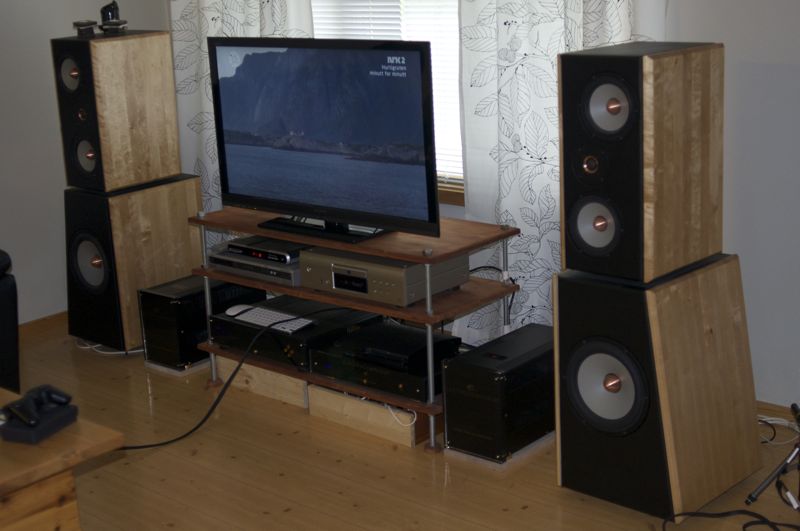

    Høyttalerne er DIY Seas Odin mk2, og 45 liters lukket Seas W26 bass til hver kanal.
    Har bestilt en miniDSP for og sette high pass på ca 100 hz på Odin høyttalerne, og da kan man rette opp de verste dippene og toppene i kurven... Spent og se hva man kan få ut av dette. :)


    Vedlegg

    Kvålsvoll

    Bransjeaktør
    Ble medlem
    22.07.2010
    Innlegg
    1.599
    Antall liker
    1.675
    Sted
    Ålesund, Norge
    Den fra Eltek/Dynabel virker sikkert bra nok.

    For dette formålet så trenger du jo ikke en lydtrykksmåler da det ikke er nødvendig med noen absolutt lydtrykksreferanse.
    Men det er jo kjekt å ha.

    MiniDSP er bra, lykke til med den.


    Graks

    Hi-Fi entusiast
    Ble medlem
    20.12.2004
    Innlegg
    357
    Antall liker
    123
    hadde kun trengt det for og stille inn nivå på sub i forhold til topp høyttalerne... Men til det rekker nok lytting sånn omtrentelig bra...


    Kvålsvoll

    Bransjeaktør
    Ble medlem
    22.07.2010
    Innlegg
    1.599
    Antall liker
    1.675
    Sted
    Ålesund, Norge
    Graks skrev:
    hadde kun trengt det for og stille inn nivå på sub i forhold til topp høyttalerne... Men til det rekker nok lytting sånn omtrentelig bra...
    Akkurat for det formålet tror jeg du greier deg fint med det oppsettet du allerede har nå.
    Du trenger jo ikke å vite om lydtrykket du måler er 92 eller 97 dB, når du er ute etter forskjeller i nivå som er målt med samme utstyret.

    Hvis du plasserer mikrofonen i lytteposisjon, og kjører frekvensmåling (slik du har vist her, bare at nå blir avstanden til høyttaleren mye lengre) av sub og topp hver for seg, så ser du jo om nivået passer.
    Husk at plassering av mikrofon og kalibreringer i REW må stå helt likt, for at kurvene skal være sammenlignbare - det med plassering gjelder forsåvidt også selv om du har en riktig spl kalibrert måling.
    Denne målingen vil være veldig ujevn på grunn av rommets akustikk, det kan du ordne med å kjøre smoothing på grafen, slik at det er lettere å se.
