Kabinetter til DIY-elektronikk?

[Irrgjenger]

Noen alternativver til Modushop og Ghent Audio som er verdt å merke seg?

Tror mitt prosjekt bærer i retning av integrering av DSP og effektforsterkere. Ideelt sett trenger jeg plass i bredden (innvendig) til et DSP-kort med innganger som er på snaue 138mm, og gjerne under det, to ganger 4-pols speakon. I tillegg trenger jeg plass til en powercon og en av/på-bryter, kanskje ved siden

Så må jeg enten ha to forsterkerkort på 115x230 liggende ved siden av hverandre i bunnen, eller (kanskje finest) ett på hver sidevegg.

Klarer ikke helt å like formfaktoren på 4-kanals NC502-forsterkeren til Soundimpress (Ghent). Tror også denne med fordel kunne vært noen få centimeter dypere for DSP-kortet sin del.

Noen tips? Boksene trenger å være pent laga.



[KJ]

En mulighet er å kombinere en "standardboks" i passende dimensjoner med custom paneler fra f.eks. https://www.schaeffer-ag.de/en/front-panel-designer/?lang=en

EDIT jeg har brukt Schaeffer til noen prosjekter, bla

Differensielle inngangstrinn - en bittepitteliten nerdetråd

^ Jeg tenkte på grønn kurve her : ... Med 10 Ohm skjev kildeimpedans ser det typisk slik ut: Minimum på alle jeg har testet ligger på 94dB ved 1kHz. ... Sammenliknet med grønn kurve i graf #7. Her er den nede på ca 115 dB @ 100 Hz sammenliknet med knappe 110 dB i graf #7. Det er glitrende...

www.hifisentralen.no

Den store direktedrift-tråden

Luxman PD-284, jeg har hatt denne siden 1990 og bare byttet pickup og en mikrobryter til å slå av/på motoren. Den hadde en Sonus pickup originalt, men jeg har satt på en minst like tidsriktig Technics 270c.

www.hifisentralen.no

Hypex Nilai 500 DIY

Siden den gamle tråden (fra juni 2011) om Hypex nye toppmodell handler om lanseringen av NC1200 og avartene, starter jeg en ny tråd om årets nyvinning Nilai 500 DIY : https://www.diyclassd.com/nieuws/algemeen/25 https://www.diyclassd.com/product/nilai500diy-500w-mono-kit/184...

www.hifisentralen.no

Modushop lager også skreddersøm basert på sine standardbokser.

Mvh
KJ



[Fenalaar]

Jeg kjøpte kabinett fra AliXpress til forsterkerbygg. Det er mye og velge i der, og mye av dette er kopier av vestilge apparater.

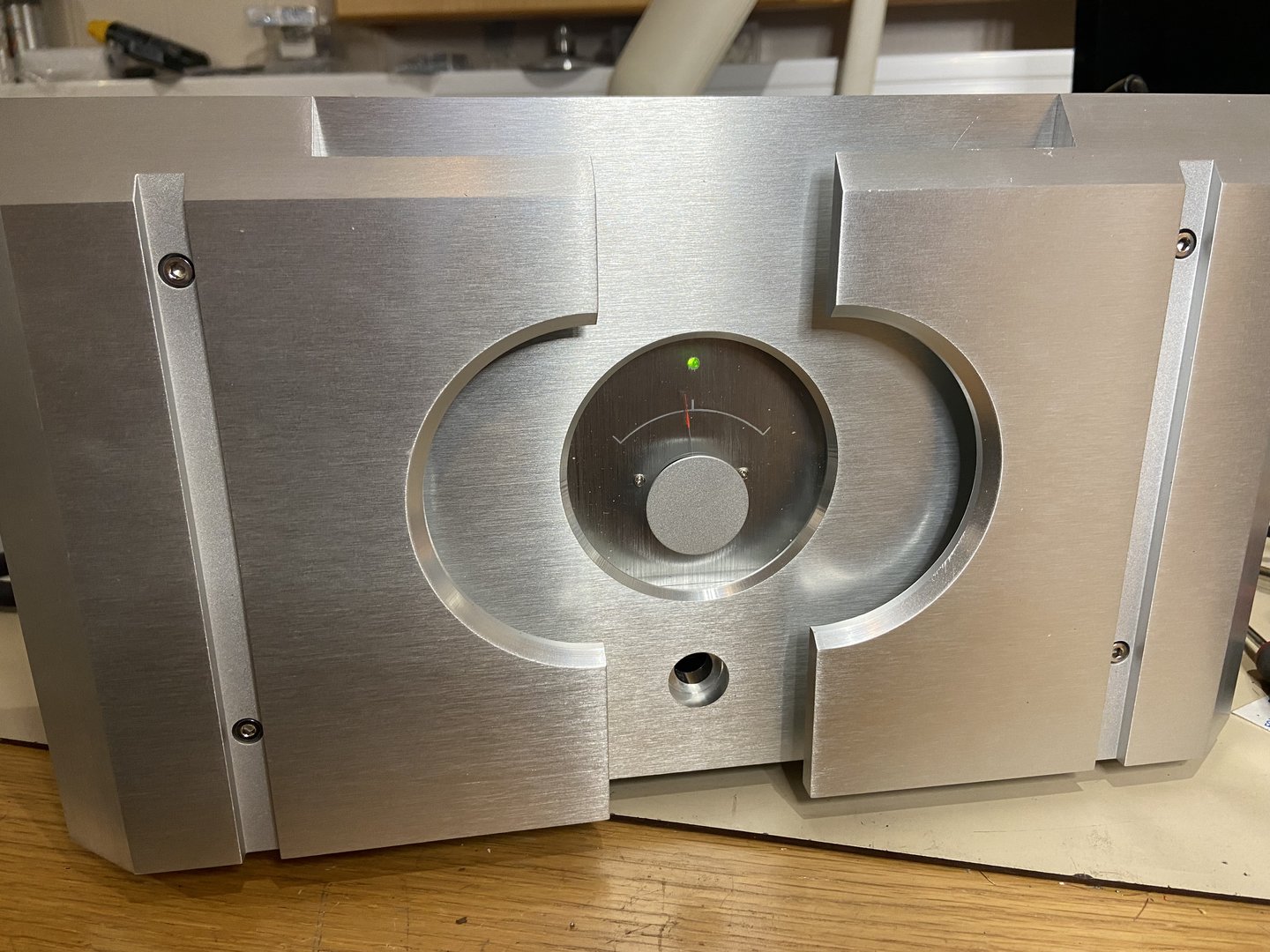

Jeg kjøpte en «skalamodell» - 3/4 av et Pass Labs-kabinett. Ikke for å kopiere en Pass-forsterker. Mer fordi det passet med hva jeg skulle ha i den (2xNC252 + 2xNC400+2xSMPS600N400

Johan-Kr



[HasseBasse]

Sjekk Ebay "Douk Audio/Doukmall".

Velg land, da de (er kinesiske) har lager runnt om i Europa. Om det er mindre kabinetter, har
de en del på lager i Tyskland. Det går like fort som fra andre europeiske leverandører



[Irrgjenger]

Modushop lager også skreddersøm basert på sine standardbokser.

Mvh
KJ

Så man kan kanskje be dem om å redusere bredden på dette til det jeg trenger?



[na_X]

Så man kan kanskje be dem om å redusere bredden på dette til det jeg trenger?

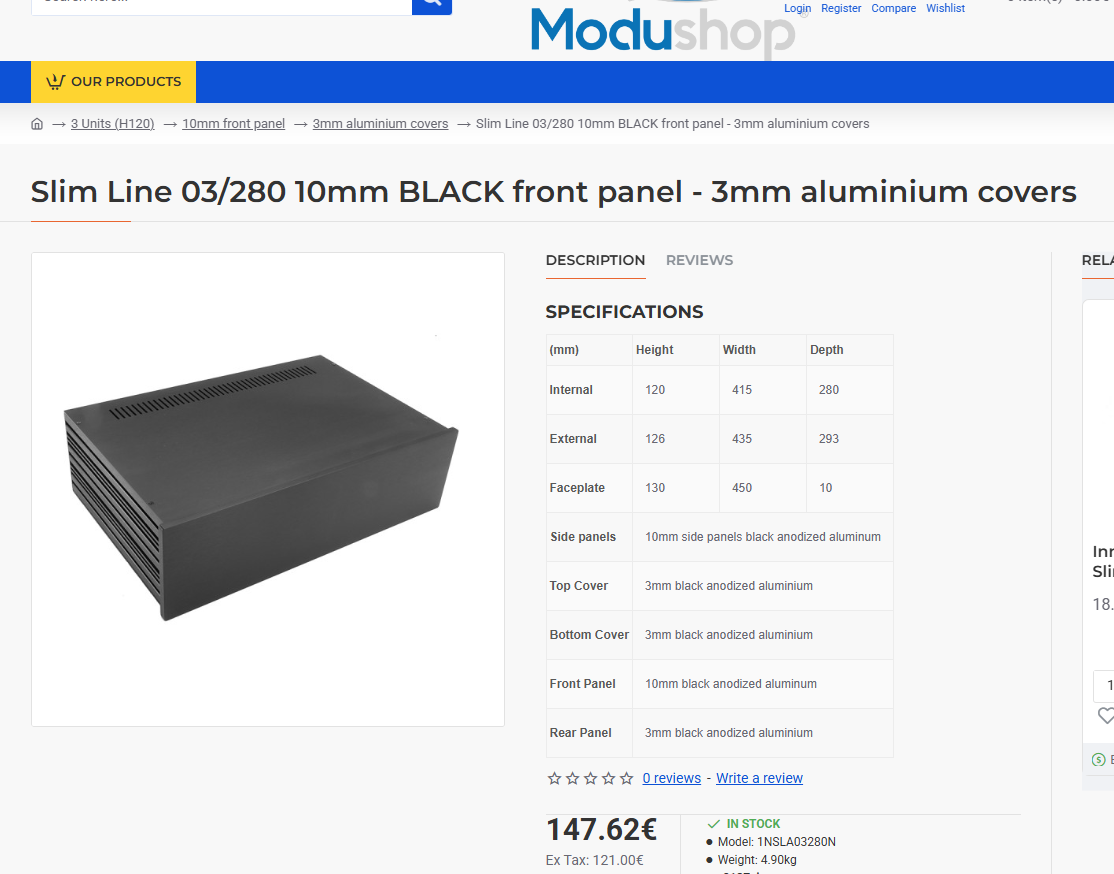

Vis vedlegget 1181348

Modushop har flere forskjellige størrelser, både i bredde, høyde og dybde.
F.eks: https://modushop.biz/site/index.php?route=product/product&product_id=444



[Irrgjenger]

Bladd meg rundt på siden deres, og det er mye forskjellig, men ikke akkurat.

Den du linker til er nok for liten. Bredde og dybde på dette er spot on, men da skulle den vært 3U høyde sånn at forsterkerne kunne monteres i sidene.

Det blir utfordrende å feste forsterkerne i sideveggene. De må vel nødvendigvis skrus fast fra utsiden, kan leve med skruer på sidene, men det er vrient med disse sporene. Samme mål med glatt sidevegg i samme tykkelse hadde nok gått.



[na_X]

Bladd meg rundt på siden deres, og det er mye forskjellig, men ikke akkurat.

Den du linker til er nok for liten. Bredde og dybde på dette er spot on, men da skulle den vært 3U høyde sånn at forsterkerne kunne monteres i sidene.

Det blir utfordrende å feste forsterkerne i sideveggene. De må vel nødvendigvis skrus fast fra utsiden, kan leve med skruer på sidene, men det er vrient med disse sporene. Samme mål med glatt sidevegg i samme tykkelse hadde nok gått.

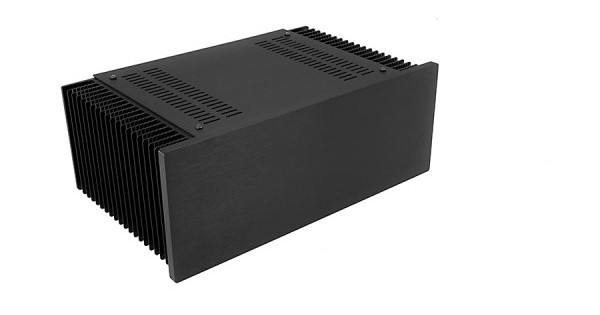

Man får i 3U med kjøleribber på sidene også:

3 Units (H120)

modushop.biz



[Irrgjenger]

Skulle hatt uten kjøleribber. Hypexene trenger det ikke, og det gjør det veldig vanskelig å feste modulene med skruer fra siden med kjølefinner. Enda verre enn Galaxyserien, egentlig.



[alfegutt]

Har brukt Hammond sine metallkabinett til rørforsterker



[Fenalaar]

Dette AliXpress-kabinettet hadde flate sider, der du monterte kjøleribbene utenpå. Dermed kunne jeg bore og forsenke festeskruer til nCore-modulene. Jeg brukte termisk pasta mellom kjølefinnene og sideplatene.

Johan-Kr



[KJ]

Bladd meg rundt på siden deres, og det er mye forskjellig, men ikke akkurat.

Den du linker til er nok for liten. Bredde og dybde på dette er spot on, men da skulle den vært 3U høyde sånn at forsterkerne kunne monteres i sidene.

Det blir utfordrende å feste forsterkerne i sideveggene. De må vel nødvendigvis skrus fast fra utsiden, kan leve med skruer på sidene, men det er vrient med disse sporene. Samme mål med glatt sidevegg i samme tykkelse hadde nok gått.

De har en 3U galaxy med flatemålene 230X280.

Galaxy Maggiorato 3U GX288 230 x 280 mm 10mm front panel BLACK

1x Front panel in aluminum 10mm oxidized black 1x Rear panel in aluminum 3mm oxidized black 2x Side panels in aluminum 10 mm oxidized black 2x Covers in aluminium 2mm oxidized black Width: body 230mm, inner useful 210mm Height: 120mm Depth: 280mm Weight: 2,8 KG

modushop.biz

Montering av forsterkermoduler på kjøleribber. For mange år siden spurte jeg modushop om de kunne maskinere "rillesiden" på kjøeribbene mht å ha plass til skruehodene for montering av hypex forsterkermoduler med gjennomgående skruer fra utsiden. Det kunne de ikke den gang. Men de kunne fint maskinere plansiden på kjølreribbene. Det er lengesiden nå så det er mulig de har endret på det. Et annet alternativ er å lage mellomlagsplater i aluminium som kan brukes mellom forsterkermodul og kjøleribbe slik at alt sammen kan monteres fra/på plansiden.

mvh
KJ



[Irrgjenger]

Muligheten for å skru modulene i ei plate og så plata i sideveggene er notert. Like enkelt som genialt.

Åpner for et nytt blikk på noen av kabinettene. Synes Modushop lager de peneste, men de mest attraktive størrelsene er de med skruehull i frontplata. Kanskje maile litt med dem.

Ellers er det for så vidt plass til å kjøpe komplett forsterker av Soundimports, ekstra bakplate fra Ghent Audio, og starte med litt mettallsløyd på egen hånd.



[gwrskien]

Hallo,

du kan få galaxy uten skruer i fronten som et opsion hos Modushop..
