    Sitter og funderer på en løs tanke.

    Er det mulig å lage en to meter bred og 35 cm dyp 2021 utgave av Paragon med JBL 2206 og E-OS 15?

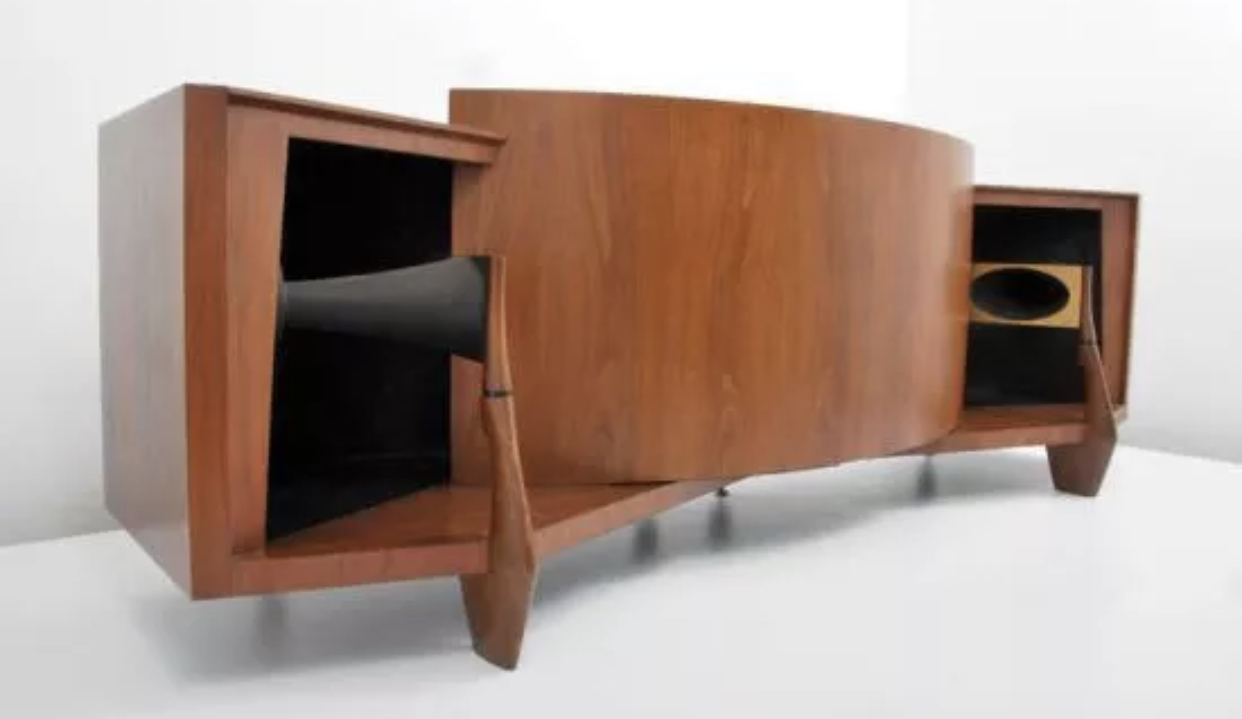

    Her er originalen:






    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    I sort Valchromat. Og i litt mer moderne snitt?


    oen

    Overivrig entusiast
    Ble medlem
    09.03.2010
    Innlegg
    976
    Antall liker
    950
    Sted
    Portugal
    OB-BB kommer opp med et par slike får han litt tid på verkstedet.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Den er litt mer stuevennlig på hytta.
    Spm er hvordan man skalerer ned til 12 tommers bass. (2206)


    oen

    Overivrig entusiast
    Ble medlem
    09.03.2010
    Innlegg
    976
    Antall liker
    950
    Sted
    Portugal
    Får du nok bass med 2206h ?
    Her i 383 liter



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Vet ikke. Har du et forslag til en variant som er 2,2 m bred?


    oen

    Overivrig entusiast
    Ble medlem
    09.03.2010
    Innlegg
    976
    Antall liker
    950
    Sted
    Portugal
    Du kan lage et pent møbel du liker og innvendig lage en passende stor kasse for basselementet.

    Paragon er jo fin, men utfordrene snekkerarbeid.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Det er nok det mest fornuftige ja.


    Aurora

    Hi-Fi freak
    Ble medlem
    04.06.2004
    Innlegg
    9.234
    Antall liker
    4.906
    Sted
    Ytterst i havgapet...
    Det er da en rekke av typen scoop bass bins som kan brukes med 12", ved å legge på sida...... så blir det selvsagt litt styr med integrering av mellomtone/diskant og hvordan det skal gjøres.... SÅ spørs det da om det skal være BLH eller FLH.... var jo en her som hadde noen elegante basshorn liggende på siden i et stueanlegg.. husker ikke hvem.....
    Paragon er forøvrig 2,6m bred... og har vel egentlig ikke mye output under 50-60 Hz..

    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Jeg tror at vi må finne en egnet 12 tommer som kan levere 40 Hz i bakladet horn.
    Så må hornet foldes og det gjøres plass til diskanthorn øverst/ytterst.

    Hvilken 12 tommer vil kunne gi mest i minst horn? Litt ullent spm kanskje :)


    Elmer

    Hi-Fi entusiast
    Ble medlem
    23.08.2009
    Innlegg
    314
    Antall liker
    303
    Sitter og funderer på en løs tanke.

    Er det mulig å lage en to meter bred og 35 cm dyp 2021 utgave av Paragon med JBL 2206 og E-OS 15?


    Her er originalen:




    Vis vedlegget 701244
    Vågale greier dette. Litt usikker på definisjonen av variant. Siden det spørs. Noe som ligner eller... . Helt andre parameter , spec, elementer. Blir nok svært annerledes. Paragon kom i 1957 og var da verdens dyreste høyttaler . Blei visstnok ikke produsert mer enn 1000stk (til 1983 !) . Den er et vakkert møbel i den tids design, og et genialt eksempel på form følger funksjon, den buede fronten er viktig.

    Som du sikkert veit:
    Den er ikke et bakladet horn ("scoop"), men frontladet.
    Det er en stereohøyttaler, sammenbygd 2.7m bred.
    Den er treveis hornladet.

    Så spørsmålstilleren sitter vel egentlig med svarene selv. Tøft hvis du får til noe "inspired by". Noe som ser ut som, eller.... ? Hoppe etter Fred Anton Maier.... ?



    Dr.E



    Aurora

    Hi-Fi freak
    Ble medlem
    04.06.2004
    Innlegg
    9.234
    Antall liker
    4.906
    Sted
    Ytterst i havgapet...

    Frekvensrespons 50 - 18k...

    Byggeteknisk er det vel ikke så mye verre enn mange andre basshorn, men i dag er vel Paragon mer kjent som en kuriositet og vintage greie, en lydkvalitet etter moderne standard... men vintage cool er den absolutt.

    • Liker
    Reaksjoner: K2

    Elmer

    Hi-Fi entusiast
    Ble medlem
    23.08.2009
    Innlegg
    314
    Antall liker
    303

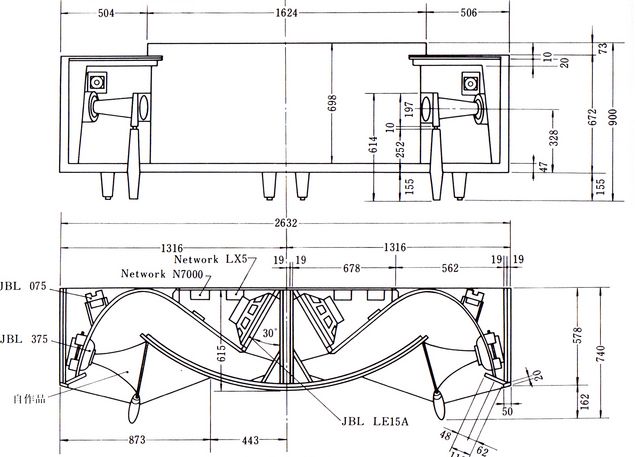

    Vis vedlegget 702042

    Frekvensrespons 50 - 18k...

    Byggeteknisk er det vel ikke så mye verre enn mange andre basshorn, men i dag er vel Paragon mer kjent som en kuriositet og vintage greie, en lydkvalitet etter moderne standard... men vintage cool er den absolutt.
    I 1957 var det top notch. For øvrig 18 k er helt ok. Men nerover...... . Det er vel der der Klipschorn ligger også, som har rett så trofast menighet. I samme årgang teknologisk sett. Sin sjarm. I likhet med ensylindrede båtmotorer og fluestenger i splitcane. Jeg er ikke der.

    Men trådstarter ønsker vel å lage noe noe som ligner.

    Dr.E



    2xJ

    NO PRISONERS !!!
    Ble medlem
    12.08.2017
    Innlegg
    2.756
    Antall liker
    3.369
    Sted
    VestBredden
    Menhvorhen går designet @Hornlyd ? Tro kopi av Paragon eller kan di vise oss hva du liker av tilsvarende "møbler"....


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Tja, si det? :)

    Det enkleste er et konsollskap med bassrefleks.
    Men det var noe med den buede fronten som ga fot.

    Det er et tosifret antall designkonflikter og umuligheter her. Det er derfor sånne drodle tråder er morsomme.

    Men helt seriøst. Et hi eff konsollskap med 12 tommere i f eks scoop samt diskanthorn fra 800 hz ish og opp hadde vært kult. Dsp og aktiv deling er ok.

    • Liker
    Reaksjoner: 2xJ

    K2

    Overivrig entusiast
    Ble medlem
    16.04.2007
    Innlegg
    759
    Antall liker
    565
    Sted
    Skedsmokorset
    Torget vurderinger
    9
    Sitter og funderer på en løs tanke.

    Er det mulig å lage en to meter bred og 35 cm dyp 2021 utgave av Paragon med JBL 2206 og E-OS 15?


    Her er originalen:




    Vis vedlegget 701244
    Ja! Det er naturligvis mulig, men vil du virkelig det? Har du hørt en Paragon eller noe tilsvarende stereo-møbel? Jeg har hatt en Paragon i stuen i en årrekke. Den er og blir en kuriositet.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Aldri hørt Paragon. Jeg leker litt med tanken om et laaaaaaaaaaangtids prosjekt til å bruke på hytta. Det er jo en plass man kan prøve alternative konstruksjoner og kuriositeter :)

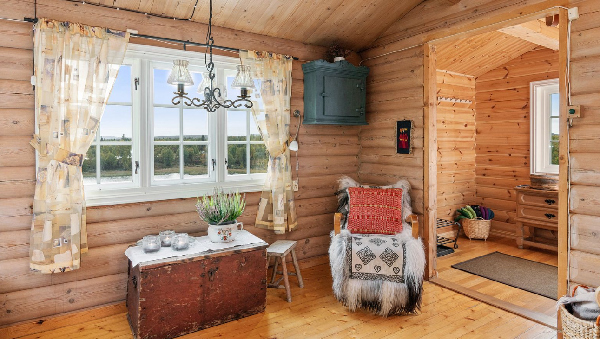

    På hver side av vinduet (som er 170 + karmer) så skal jeg ha høyttalere. Ref offgrid tråden.

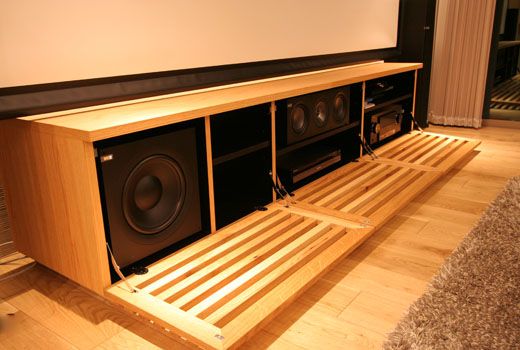

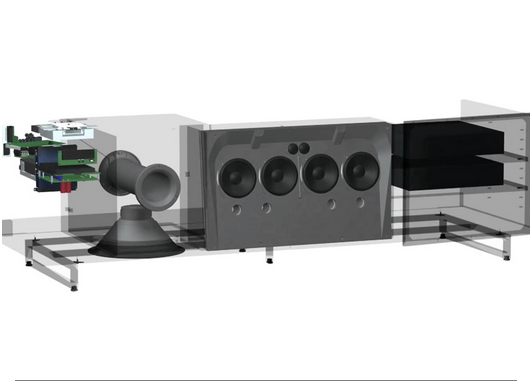

    Et alternativ er å ha en konsollbenk med høyttalere i. Da vil godlyden bygge mindre i høyden og kanskje dybden med ditto mer volum til bass siden hele konstruksjonen er på tvers.

    (dette er bilde fra prospektet, veggene er nå beiset valnøtt og gulvet blir antrasittm ergo så må konsollbenken være enten valnøtt eller matt sort)





    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    43.408
    Antall liker
    55.834
    Torget vurderinger
    17

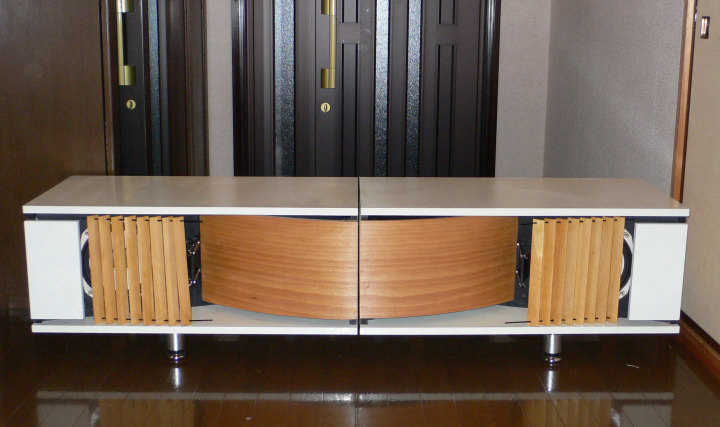

    En tør minne om denne......











    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Hvordan er bassen teknisk sett laget på JBL originalen?
    Refleks eller trykkammer?

    Jeg har Seas FA22 og Bliesma 34 mm berylliumsdiskant. Det kan bli en slugger :)


    K2

    Overivrig entusiast
    Ble medlem
    16.04.2007
    Innlegg
    759
    Antall liker
    565
    Sted
    Skedsmokorset
    Torget vurderinger
    9

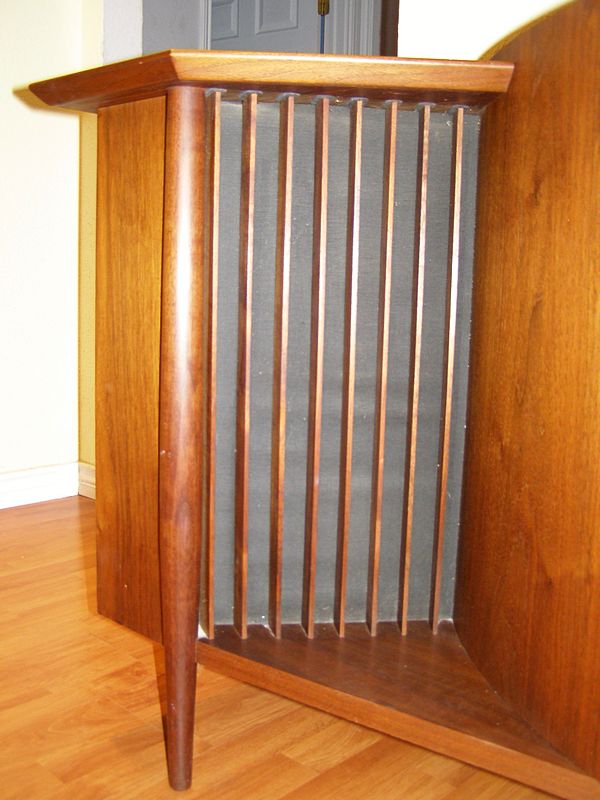

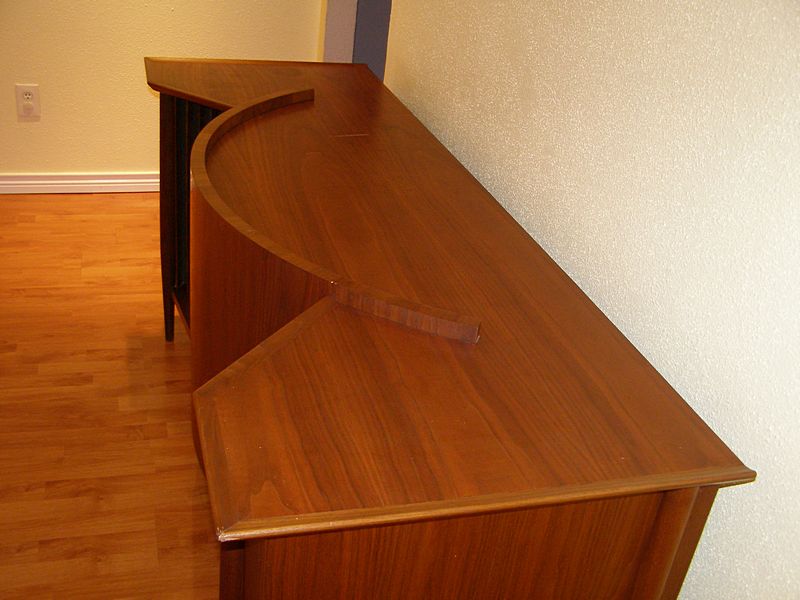

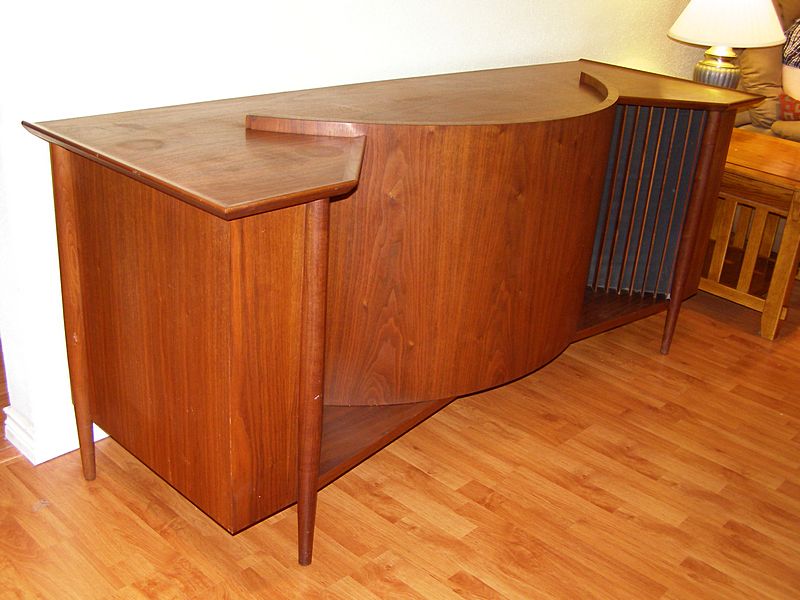

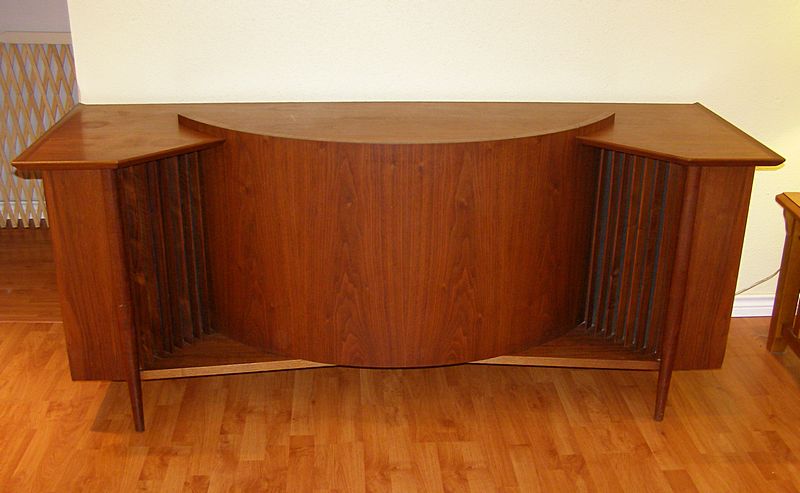

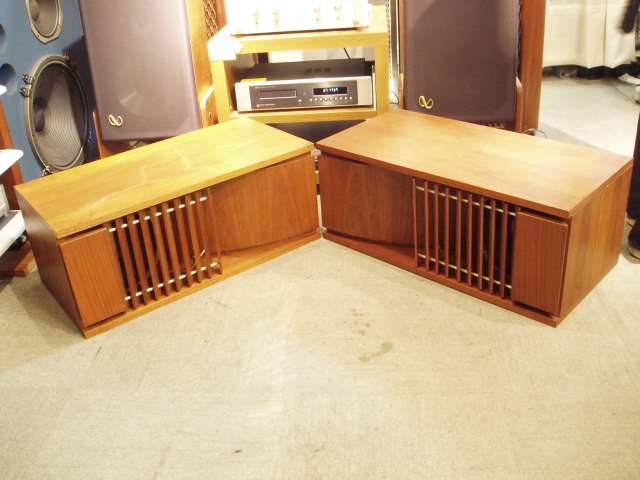

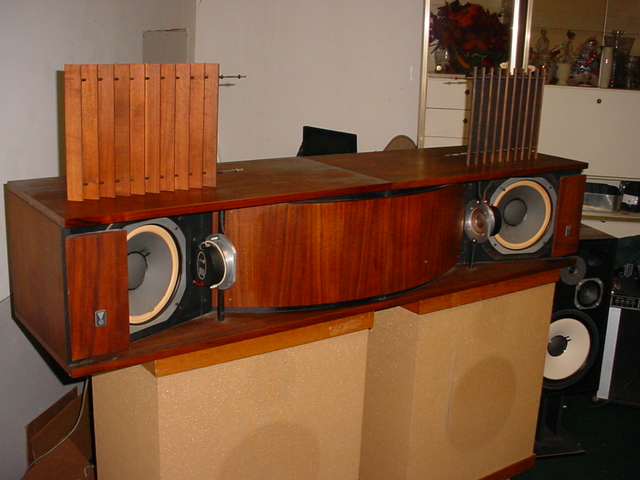

    Jeg har hørt både Minigon og Paragon. Minigon er en oversett modell, spiller meget bra!


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Er det 8 tommer i Minigon?
    Noen som vet delefrekvens?
    Og har funnet tegninger / særlig radius og vinkel på buen og diskanten?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Fant ut litt om driverne :)



    "My publicationSC509 shows that it could be ordered with the LE8 or the LE10A I dought they were made in Lansings garage.. "

    " Even then, the LE30 is known as one of the worst sounding tweeters JBL made and didn't survive long. "



    JBL Minigon Question (audioheritage.org)


    duc916

    Hi-Fi entusiast
    Ble medlem
    21.09.2005
    Innlegg
    335
    Antall liker
    383
    Sted
    Vestfold

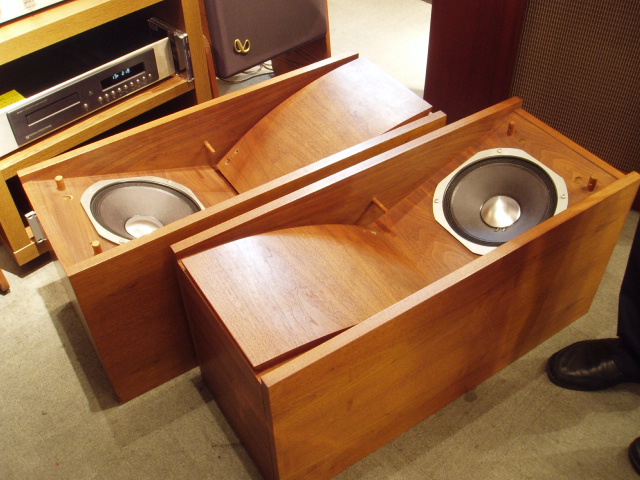

    Det finnes ganske mange tegninger til BLH der ute, mange av de for 8" fra Fostex, lowther osv. Felles for de fleste er at de går ikke særlig langt ned, realistisk rundt 60-70 hz (hvis det ikke skal bli ala Hedlund og andre). Har selv hatt Lowther 8" i Acusta (?) Blh, og måtte støtte de med et par subbasser i tillegg. Og før noen påpeker det, lowther elementene kan ha en litt vel livlig øvre mellomtone. Men brukt der hvor de yter best så kan de eller tilsvarende elementer være noe å tenke på... som alltid, google er din venn...


    Aurora

    Hi-Fi freak
    Ble medlem
    04.06.2004
    Innlegg
    9.234
    Antall liker
    4.906
    Sted
    Ytterst i havgapet...
    "høyttalerteknisk enkelt"........ ;) Formen er flott... jeg liker disse, sånn rent designmessig.... Forhåpentligvis skal jeg selv ha noe nytt til ei kjellerstue, utpå høstparten en gang...


    duc916

    Hi-Fi entusiast
    Ble medlem
    21.09.2005
    Innlegg
    335
    Antall liker
    383
    Sted
    Vestfold
    Med CNC skjærte plater, så er det vel omtrent som lego å sette sammen (?). Ja, det koster litt ekstra, men resultatet blir vel 100 % (?) Ølmager er velkjent for god lyd...


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    Ser at 190x35x30 kan være ønskelig.

    Da vil Seas FA22 i refleks med fs rundt 30 og MMS på drøye 10 g være kurant for å få smekk og livlig lyd.

    Tror Jean Bacon (R) JJ må på banen :)

    • Liker
    Reaksjoner: 2xJ

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.016
    Antall liker
    5.127
    Torget vurderinger
    9
    JBL drivern er ikke lettdreven og har lav VAS. Ikke helt ønskelig kanskje?
