Gruppekjøp - Modushop Dissipante 4U/400mm ?

[Trondmeg]

Oi. Er ikke det den som har blank front? Tipper svm88 er mannen som kan ha det?



[Hornlyd]

Oi. Er ikke det den som har blank front? Tipper svm88 er mannen som kan ha det?

Yes. Blank front. Jeg ser av layouten som Svm tegnet til oss på Hypex UCD2K ligner. Du har sikkert sends ham to begge UCD2K kabinettene?



[Trondmeg]

Helt sikkert, men da er de vel feilpakket fra leverandør.



[Hornlyd]

Oj. Da håper jeg Svm har mine kabinetter?



[Trondmeg]

Skal sjekke det ut. Svm88 fikk de to svarte og du fikk det blanke. Hadde ikke sjans på å se innmaten i pakka



[Trondmeg]

Sjekker med Sveinung nå. Gir lyd fra meg. I verste fall er det reklamasjon. Ellers er det fargeblinde Luigis rødvinslunch ....



[gwrskien]

Jeg har fått pakke i dag! Alt ok. Takker og bukker!



[gwrskien]

Hvordan gikk det med kabinettene?



[Trondmeg]

Til hornlyd? Venter på at svm returnerer. Modu har fått info.



[gwrskien]

Ja,ok,håper det ordner seg.



[Hornlyd]

Til hornlyd? Venter på at svm returnerer. Modu har fått info.

svm har også fått diverse som ikke stemmer men etter det vi kan se så virker det som om Modu har forbyttet under pakkingen. Jeg tror vi har alt vi har bestilt bare vi får sortert



[Trondmeg]

Det ante meg. Jeg sorterte de på farge frontplate og åpnet ikke pakkene. Beklager rotet, men håper delene stemmer til slutt. Noa mora reda wina for Luigi at luncha.



[Hornlyd]

Det var jo ikke du som har rota



[Hornlyd]

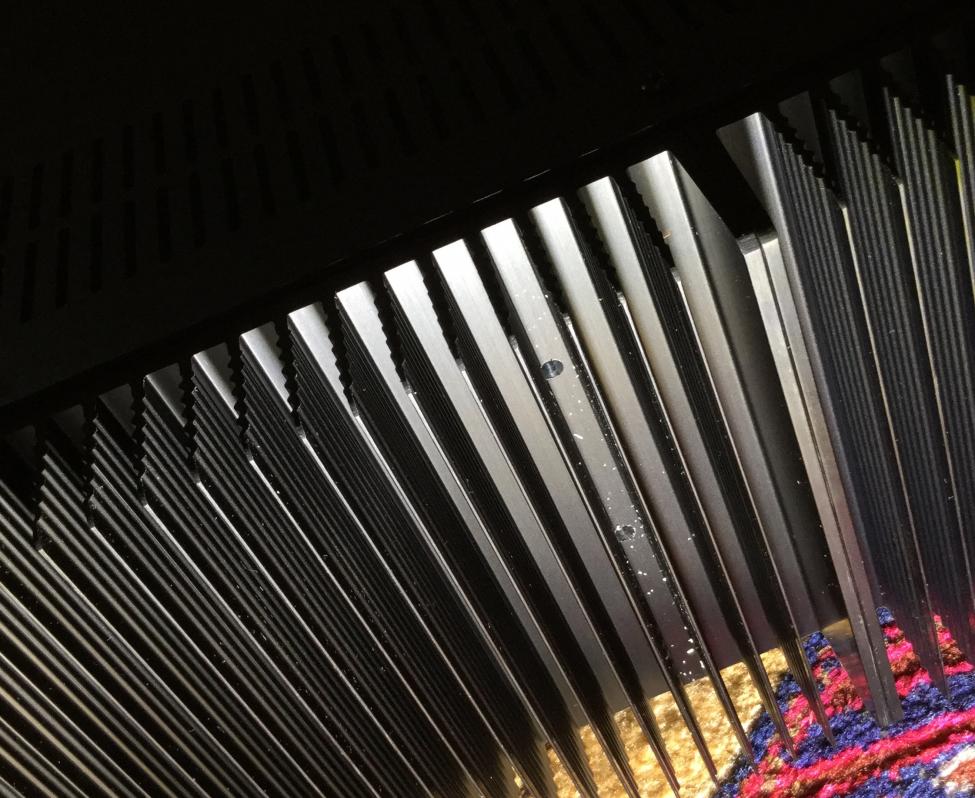

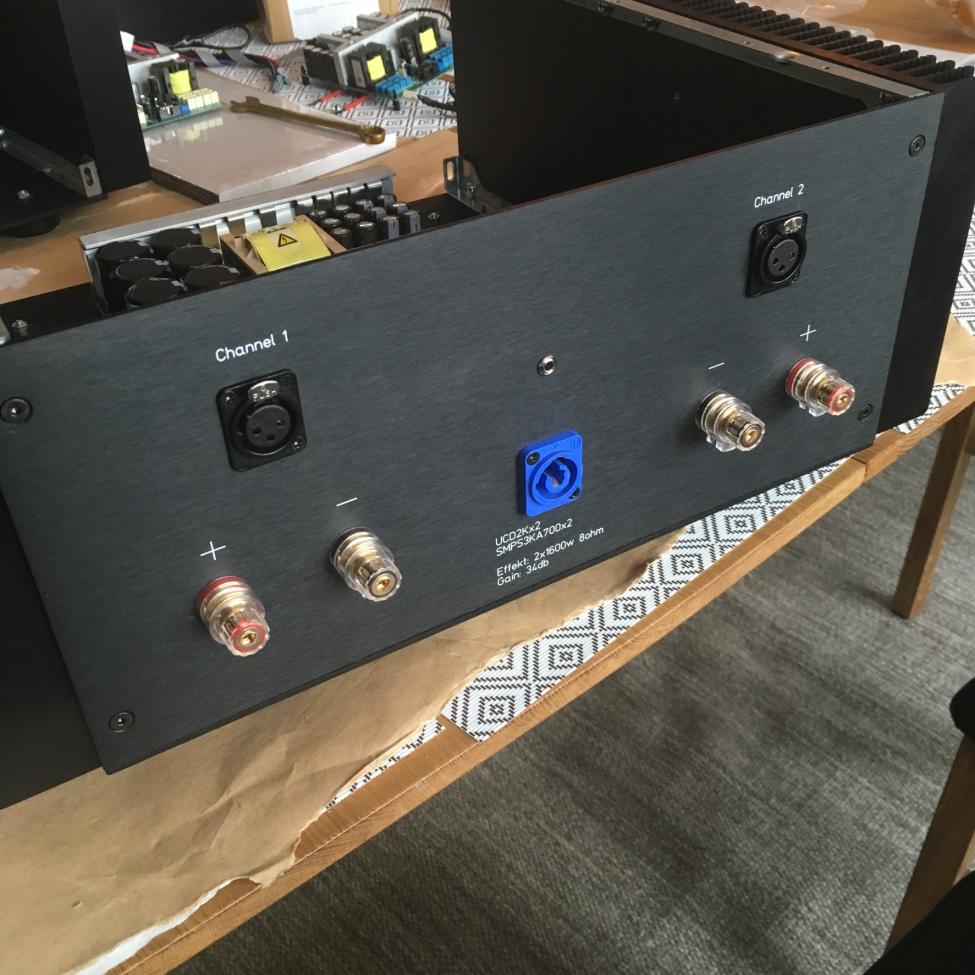

Da er de respektive deler byttet og monteringen har startet. Vi har kun møtt på en hindring, det er ikke plass til en skrue med hode mellom kjøleribbene til å skru fast forsterkermodulene da alle 4 kjøleribbene er boret litt utenfor cc. Men hovedproblemet e at det er trangt, så nå grubles det



[Hornlyd]

Kanskje noen har en glup idee?

Forsterkermodulen må skrus fast med en M5 skrue fra utsiden. En mindre genial løsning synes nå jeg!
Hullene i kjøleprofilene er også ø5mm.



[VegardW]

Tja
borr ett hull fra innsiden og gjenge det....



[Trondmeg]

Godt å se at det løste seg . Ser bra ut Hornlyd. Kan du ikke bore opp hullene og sentrere de for deretter å skru de utenfra. Evt sette på en mellomprofil. Lite praktisk løsning ved bruk av kjøleribber.



[Hornlyd]

Mener du å lage et større hull som går fra profil til profil?



[roadrune]

Eventuelt bruke lange skruer med store skiver som hviler på toppen av ribbene. Ikke pent, men gjør jobben.



[gwrskien]

Gjeng hullene du har med M6, sett i pluggskrue/settskrue, borr nytt riktig hullbilde litt til siden for hullene du plugga..



[Hornlyd]

Tja
borr ett hull fra innsiden og gjenge det....

innsiden av kjøleprofilen? Men hypexene må jo festes mot kjøleprofilen og skrus utenfra?



[Hornlyd]

Eventuelt bruke lange skruer med store skiver som hviler på toppen av ribbene. Ikke pent, men gjør jobben.

Den har vi tenkt på, funker men stygt.



[Hornlyd]

Gjeng hullene du har med M6, sett i pluggskrue/settskrue, borr nytt riktig hullbilde litt til siden for hullene du plugga..

bore nye hull?
ja, det er en mulighet

men allikevel så tror jeg ikke det finnes M5 skruer med så smalt hode at det får plass mellom kjøleribbene?



[Hornlyd]

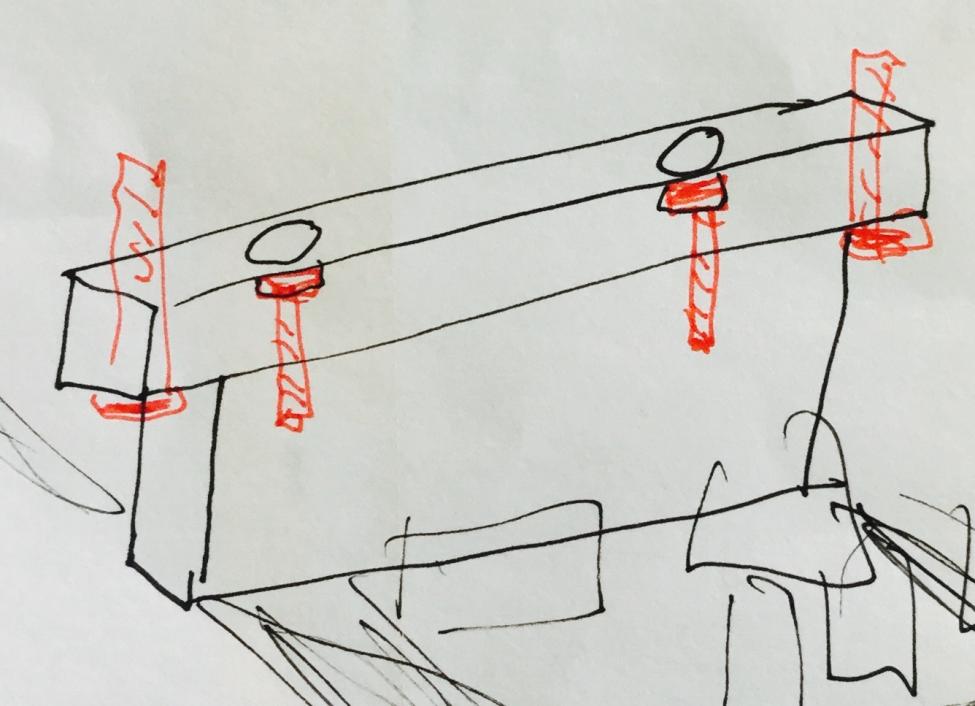

Hva med å lage et mellomstykke av aluminium:



[yngvejos]

Kretskortet har jo hull i hvert hjørne. Får man ikke god nok kontakt hvis man skrur det fast via disse? Bruk spacere som er ca 1mm for korte, slik at du får press på uten å knekke pcb.



[gwrskien]

Gjeng hullene du har med M6, sett i pluggskrue/settskrue, borr nytt riktig hullbilde litt til siden for hullene du plugga..

bore nye hull?
ja, det er en mulighet

men allikevel så tror jeg ikke det finnes M5 skruer med så smalt hode at det får plass mellom kjøleribbene?

Hvorfor skal du ha gjennomgående hull? Mine er 7mm tykke i plata der ribbene er festa, og da kan jeg borre 6mm dypt og gjenge, M5 skal klare seg med 5mm med gjenger for å ha full styrke. Evt så gjenger du, skrur i en skrue med mutter på, skrur bolten i bunn,så trekker du mutteren til mot plata med finnene,kapp bolthode slik at du ender opp med en "gjengestang/pinnebolt med mutter" som er skrudd fast i plata. Da har du god styrke på bolten fordi den står fast i plata til finnene, og du skrur korta fast med ny mutter,evt skiver eller muttere som avstandsstykker for å løfte korta fra kjøleribbene.
Hvis det kun er bolthode som er for stort for å komme inn mellom ribbene, så slip hodet med en vinkelkutter på to paralelle sider, tre i bolten, selv om du ikke kan hindre bolten fra å svive, vil den kun vri seg til den treffer ribbene og så låse. Hvis ikke jeg har missforstått hele problemet..



[Hornlyd]

Jeg tror alle har misforstått.

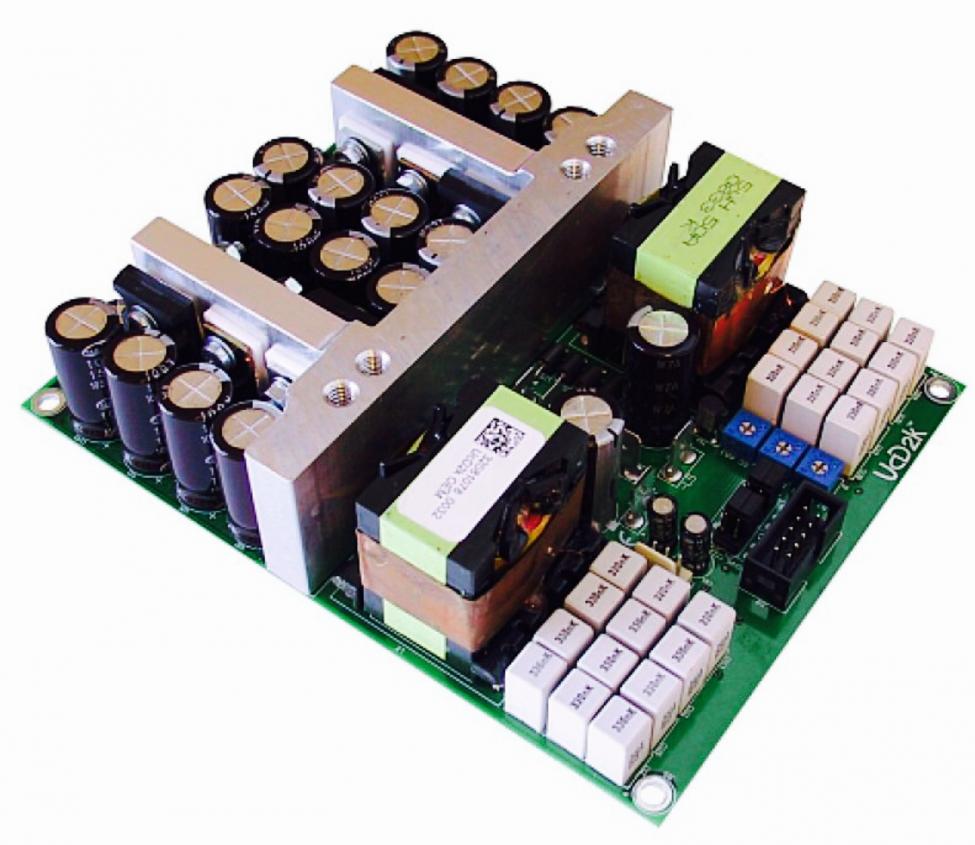

Hypex modulen skal skrus med oversiden mot kjøleribbenes innside for at aluminiumsprofilen skal kunne overføre varme. Det er en idiotisk løsning og jeg skjønner ikke hvordan Hypex har tenkt.

Og nei, den kan ikke stå frittstående, den blir grusomt varm da.

Kanskje noen har en glup idee?

Forsterkermodulen må skrus fast med en M5 skrue fra utsiden. En mindre genial løsning synes nå jeg!
Hullene i kjøleprofilene er også ø5mm.

Vis vedlegget 378562 Vis vedlegget 378563



[gwrskien]

Okay, så på det nederste bilde, aluen med de fire hulla vi ser, skal mot kjøleribbene? Slik at printet vender inn mot midten av kassa? Du ender opp med kjøleribber, så komponenter/alu, så print? I steden for det vanlige, kjøleribber, print, komponenter?

Kan du borre hulla som er i aluen dypere? I gjennom aluen og prinkortet? Gjennomgående hull?



[Hornlyd]

Okay, så på det nederste bilde, aluen med de fire hulla vi ser, skal mot kjøleribbene? Slik at printet vender inn mot midten av kassa? Du ender opp med kjøleribber, så komponenter/alu, så print? I steden for det vanlige, kjøleribber, print, komponenter?

Kan du borre hulla som er i aluen dypere? I gjennom aluen og prinkortet? Gjennomgående hull?

1) yes

2) det tør jeg ikke



[gwrskien]

Da heller jeg til ideen med mellomstykke, evt klemme modulen fast ala du klemmer transistorer mot kjøleribber, for å slippe mellomstykket. Du får jo festa hjørna som "vanlig" , og så klemme over der som aluen på printet er? Bare isolere mellom printet og aluen med feks noe plast?



[Trondmeg]

Jeg tror alle har misforstått.

Hypex modulen skal skrus med oversiden mot kjøleribbenes innside for at aluminiumsprofilen skal kunne overføre varme. Det er en idiotisk løsning og jeg skjønner ikke hvordan Hypex har tenkt.

Og nei, den kan ikke stå frittstående, den blir grusomt varm da.

Kanskje noen har en glup idee?

Forsterkermodulen må skrus fast med en M5 skrue fra utsiden. En mindre genial løsning synes nå jeg!
Hullene i kjøleprofilene er også ø5mm.

Vis vedlegget 378562 Vis vedlegget 378563

Ikke alle . Ditt forslag i #344 er i prinsippet det jeg foreslår i #337 . Jeg tror det er den beste løsningen.



[Hornlyd]

Da har jeg laget byggetråd

http://www.hifisentralen.no/forumet...ex-ucd2k-smps3ka700-dual-mono-byggetra-d.html



[Hornlyd]

Er det noen nye runder med gruppekjøp på gang?



[Soundmannen]

Jeg er med
