Gjenbruk av Seas, Vifa og scan-speak

[utsikta]

Det hele begynte med lyst til å bygge noen høyttalere igjen. Tanken var å få tak i 4 stk vifa p17wj00-08 og et par d25agf for å sette dette i en dali 104 kasse. Så leste jeg om Dali 104 DXT og ble superinspirert !
I jakten på både et par fine dali 104 og et par dxt'er fant jeg mye morsomt på finn.no som jeg bare måtte ha...
Nå har jeg:
2 stk vifa p21wo-39-08
2 stk vifa c11wg-09-08 mellomtoner
4 stk seas ca12rcy midbasser
2 stk scan-speak d2905/9000 diskanter

Lurer på å lage en 3-veis med utgangspunkt i p21wo-39-08 eller en TL kanskje..
De virker litt "umulige" å bruke i 2-veis med mindre jeg finner en diskant som kan deles lavt??
Eller kanskje en MTM med utgangspunkt i ca12rcy.

Noen som har noen forslag til spennende gjenbruk?

Og ja, jeg har endelig alt jeg trenger til dali 104 dxt.



[Kalle Klovn]

Utgangspunktet ditt ligner jo litt på hyttehøyttalerne mine. Der sopte jeg sammen diverse elementer jeg hadde liggende til noe som virkelig spiller bra, størrelse tatt i betraktning. Finish og utseende kan selvsagt diskuteres. ScanSpeak diskant mellom to Seas mellomtoner og to 8 toms Seas basser.

Hyttehøyttalere - eller noe sånt

Etter flere runder med Line-Arrays or basstårn tenkte jeg det kunne være gøy å bygge noe mer konvensjonelt igjen. Jeg vet ikke helt hvor jeg vil, men tanken er å få til noe som spiller organisk, ryddig og like vel med litt punch. Jeg har liggende 8 stk Seas L22RN4X/P som kan komme godt med...

www.hifisentralen.no



[utsikta]

Utgangspunktet ditt ligner jo litt på hyttehøyttalerne mine. Der sopte jeg sammen diverse elementer jeg hadde liggende til noe som virkelig spiller bra, størrelse tatt i betraktning. Finish og utseende kan selvsagt diskuteres. ScanSpeak diskant mellom to Seas mellomtoner og to 8 toms Seas basser.

Hyttehøyttalere - eller noe sånt

Etter flere runder med Line-Arrays or basstårn tenkte jeg det kunne være gøy å bygge noe mer konvensjonelt igjen. Jeg vet ikke helt hvor jeg vil, men tanken er å få til noe som spiller organisk, ryddig og like vel med litt punch. Jeg har liggende 8 stk Seas L22RN4X/P som kan komme godt med...

www.hifisentralen.no

Det var en spennende løsning. Skal lage en skisse med utgangspunkt i din løsning. Hadde en kombinasjon med 25ag+p17wj+p21wo en gang som var ganske bra. Wj og wo ble delt på 100hz .



[utsikta]

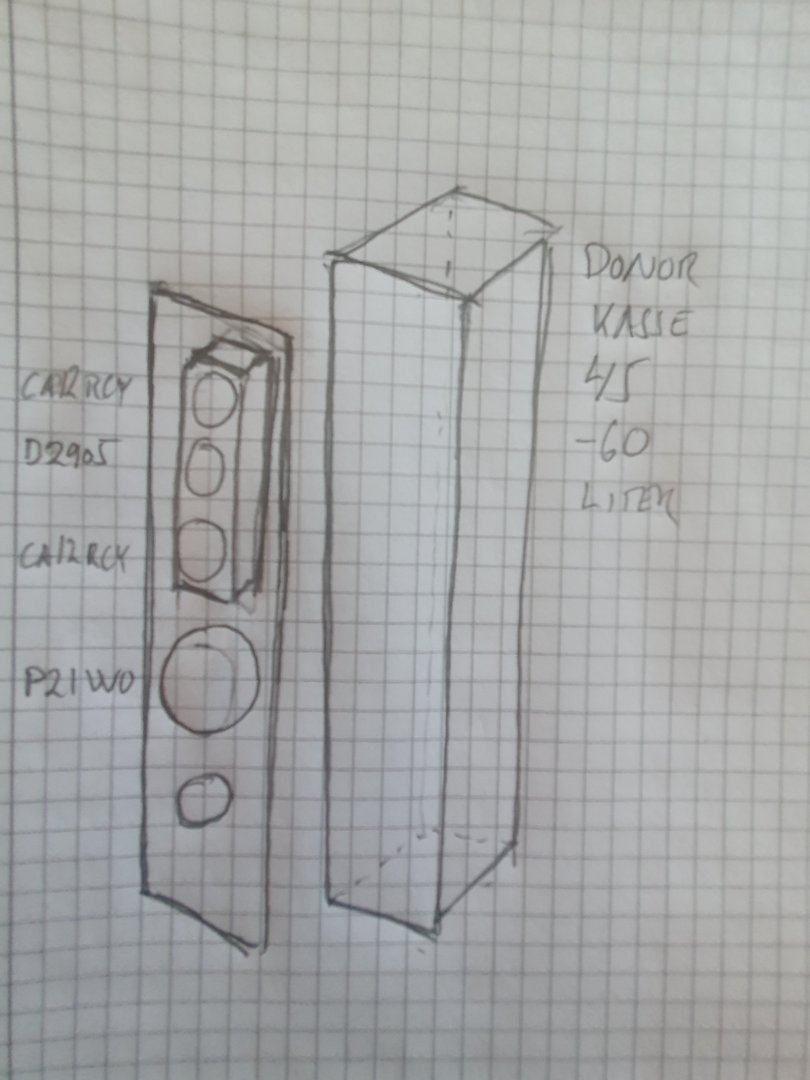

1. finne en egnet donorkasse, helst med skikkelig finer, på ca 45-60liter
2. Lage ny frontbaffel til denne. Hvor jeg lager en "mellomtone-boks" med volum lik seas viju'ene.

Mange utfordringer ang delefilter så det b

lir nok ikke "hi-end" men sikkert moro.



[Kalle Klovn]

Blir det bare passive filtre eller tar du skrittet til aktiv deling. hvis du skal prøve aktiv deling kan Minidsp Flex 8 være tingen. 2 kanaler inn og 8 ut.



[utsikta]

Tenker å lage subwoofere.
Vifa p21wo-39-08
45 liter
Bassrefleksrør 75mm

Noen som vet om dette kan funke?
Nedadrettet Bassrefleksrør som ender ut i et "horn"



[Gunnar_Brekke]

Nå har jeg:
2 stk vifa p21wo-39-08
2 stk vifa c11wg-09-08 mellomtoner
4 stk seas ca12rcy midbasser
2 stk scan-speak d2905/9000 diskanter

Fine elementer alle sammen. Særlig diskantene, som er en gammel favoritt (brukt i "The Merrimac").

Lurer på å lage en 3-veis med utgangspunkt i p21wo-39-08 eller en TL kanskje..

Dette er vel det første jeg ville vurdert. Sett diskant og vifa mellomtoner så nærme hverandre som
fysisk mulig og del lavt (rundt 2k - diskantene tåler det). Plasser bassen der det er praktisk og del
ved baffelstepfrekvens. Bruk 2. ordens Linkwitz/Riley som utgangspunkt med bass og diskant i
fase - og mellomtonen i motfase. Bassrefleks eller TL.

De virker litt "umulige" å bruke i 2-veis med mindre jeg finner en diskant som kan deles lavt??

Kan godt tenkes at dette hadde gått greit. Scan-Speakene kan som nevnt deles ned mot 2k.
En liten dip ved delefrekvens på 2k er helt greit og i overensstemmelse med Bryel & Kjærs
anbefaling for "Høyttalere som skal brukes i et hjemmemiljø". Igjen plasser diskant og bass
så nærme hverandre som fysisk mulig. Bruk 2. ordens LR filtere - med diskanten i motfase.
(Eller 4. ordens LR - med diskanten i fase). Kompenser for baffelstep. Bassrefleks eller TL.

Eller kanskje en MTM med utgangspunkt i ca12rcy.

Det ville jeg prøvd å unngå. MTM konstruksjoner er vanskelige å få til og selv om du får en
snorrett frekvenskurve på diskantaksen - vil fase og frekvenskurve gå fullstendig på dunken
om du flytter mikrofonen (les øret) opp eller ned. Da er det mye bedre å gå for en 2,5 veis
konstruksjon der en av bassmellomtonene bare spiller opp til baffelstep. Bassrefleks eller TL.



[utsikta]

Takk Gunnar!
P21 og scan-speak diskantene var opprinnelig et 2-veis sett. Kjøpte det løst med komplett delefilter.
Du ga meg masse å fundere på
får se hva høsten og vinterens mekking ender opp i. Har et par 104dxt og et par seas kit 403 å ferdigstille også.



[utsikta]

Da begynner jeg med en subwoofer. Har to kasser på 50liter.
Tenker å lage en variant med 1-2 stk p25wo-00-08 og en med 1-2 stk p21wo-39-08.
Litt usikker på størrelse på bassreflexrør. Tenker å ha det så nærme 30hz som mulig. Noen forslag?



[utsikta]

Da har jeg fått samlet sammen nok elementer ogbestemt meg for bygge ett par Vifa Vivace og ett par Vifa Format https://www.angelfire.com/electronic2/kobra/index/16/vifa/vifa.htm

Tenker å finne noen egnede kasser på finn.no

I mellomtiden lager jeg basshøyttaler/"sub" av en gammel jamo power 400 kasse. Bruker 2stk p21wo-39-08.



[utsikta]

Og så blir det et par Vifa Format. Fikk tak i noen gamle Simex kasser som passer sånn nogenlunde. Flådd av alu folien og maler opp fronten i dempet sort. Litt ekstra avstivning, asfalt og demping og det blir sikkert lyd
