diy forsterker

[sofferud]

https://www.elfadistrelec.no/no/pas...r_Nominell+spenning+DC~~V=63&filter_Buyable=1

Noe sånt trenger du to av, men jeg vet ikke nøyaktig spenning og størrelse..



[BOTmod]

Dette står som beskrivelse på wish.

LM3886 Amplifier Board Module,High Power Stereo Amplifier Module Suitable for Home Audio Equipment Amplification
Description:
With a symmetrical double differential input structure.
The input tube with high-dedicated A42, A92 on the tube, stable current source.
Delicate sound quality, sound field is balanced and good.
High-power output, sound closer to the tube.
Suitable for home audio equipment amplification.

Specifications:
Product name: Amplifier board
Color: Black
Output power: 2 x 68W
Power supply: 200W or more
Channel: 2 Stereo
Working voltage: 12~28V x 2
Output impedance: 4-16 ohms
Size: About 149.6* 135* 52 mm

Package Included:
1 PC* Amplifier board

Hjelper dette noe?



[BOTmod]

hei igjen.

jeg kom over denne på https://www.youtube.com/watch?v=if-6LwN_PP0.

er samme kortet, men noen små ting som er annerledes, han har brukt 35V 6800 uf ser det ut som.



[sofferud]

Da har du det, bruk en trafo på 2x 24VAC og minst 200 VA. Samt kondensatorer som passer i størrelse, og feks 50 V og 5-10000 uF.



[6bm8]

Bruk 10000uF 50V kondensatorer. Trafo ville jeg valgt 24V-0-24V 200 vA. Alps 100K Log potensiometer.

Morten Jansen

Edit: Svarte samtidig



[6bm8]

Kondensatorer og volum pot kan du få av meg. Jeg driver å rydder på lageret

Send meg Pm med adressen din så skal jeg sende det til deg.

Mvh
Morten Jansen



[BOTmod]

fins det noen lett måte og få takk i en Trafo på?
tenker i gamle forsterkere eller andre ting som man kan bruke?



[fuzzroffe]

En gammel forsterker er en mulighet, ellers kan du finne en på f.eks. Elfa.

https://www.elfadistrelec.no/no/rin...15612585?q=*&pos=6&origPos=50&origPageSize=10

Mulig det går an å bestille direkte fra Noratel også?



[sofferud]

En god trafo er en investering og kan jo brukes til neste prosjekt, men det koster litt.
Kanskje du kan bruke denne til å begynne med?
https://www.hifisentralen.no/forume...aytype=gallery&PagePosition=994.6666870117188



[superhkm]

En gammel forsterker er en mulighet, ellers kan du finne en på f.eks. Elfa.

https://www.elfadistrelec.no/no/rin...15612585?q=*&pos=6&origPos=50&origPageSize=10

Mulig det går an å bestille direkte fra Noratel også?

Det går fint å bestille direkte fra Noratel, men det skal ikke bli noe billigere.

Min erfaring er forøvrig at eldre transistorforsterkere oftest har høyere sekundærspenning på trafoen enn 24V.



[Aurora]

2x12V blir for lite... Man får nok ikke bestilt fra Noratel uten et org.nr, og prisene til ELfA er ikke så gærne.... i tillegg tilat man betaler med kort, og leveransen er ferdig fortollet og klarert.... Obs. at alle priser er ex mva..



[fuzzroffe]

Alternativ:

https://no.rs-online.com/web/p/toroidal-transformers/6719047/

~260kr inkl. mva for 2x25V/225VA, men du trenger et monteringskit i tillegg. RS henter inn mva. selv så du slipper tollgebyrer, og har gratis frakt på bestillinger over 500kr.



[superhkm]

2x12V blir for lite... Man får nok ikke bestilt fra Noratel uten et org.nr, og prisene til ELfA er ikke så gærne.... i tillegg tilat man betaler med kort, og leveransen er ferdig fortollet og klarert.... Obs. at alle priser er ex mva..

Ække’ seriøs DIYer hvis du ikke har skaffet deg org.nr...



[BOTmod]

Hei, dumt spørsmål, men kan man bruke kjølepasta til CPU, mellom kjølerilene og kortet, eller må man bruke kjøleplater? vis det heter det hehe



[Aurora]

Uklart hva du mener her, - regulatorene inne på kortet trenger ingen kjølepasta, men små kjøleribber som vises på ett av bildene. LM3886 skal kobles mot en kjøleplate og der bør du bruke pasta, - CPU-pasta er helt OK. Om baksida av 3886, som ligger mot kjøleplata, har en bar metallseksjon, må du sjekke datablad eller måle om den er forbundet med 0 eller jord til chip'en. Hvis den er det, noe som er mest sannsynlig hvis ikke denne sida også er plast, trenger du ikke isolatorskive ( glimmer eller lignende). Mange effektchip'er og transistorer krever at de må isoleres fra kjøleribbene som vanligivs ligger på 0 V eller chassispotensiale..



[BOTmod]

tenker mellom LM3886TF og kjøle rillene



[BOTmod]

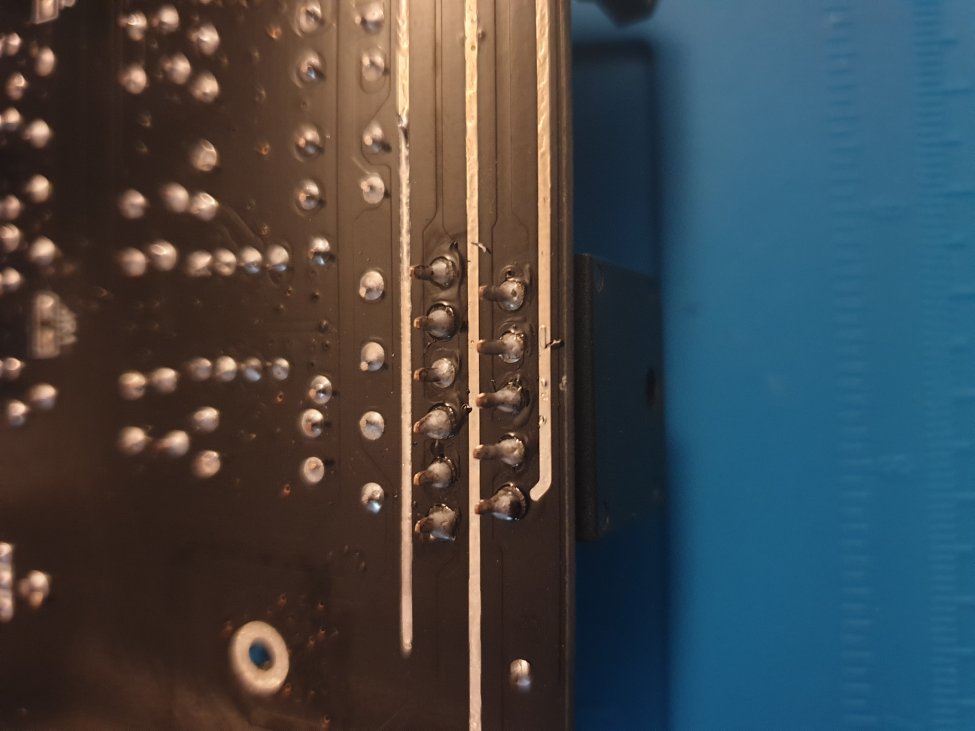

Da har jeg fått lodda noe, ser ikke alt for dårlig ut det,
det er LM3886TF jeg har satt på



[BOTmod]

Hei.
Da har jeg fått transformatorer, er den som blei linka fra RS.no, har ikke monterings litt, og RS kan man bare kjøpe i bulk så utelukkende, så får se litt rundt på nettet for det.
Om noen kan gå inn på linken https://no.rs-online.com/web/p/toroidal-transformers/6719047/, og se på teigningen, tror jeg forstår hvordan det funker, men litt usikker.



[6bm8]

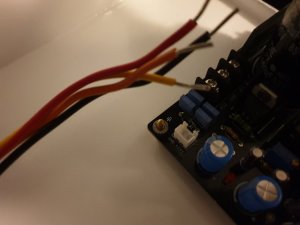

Svart og gul sammen på GND. Rød og orange på hver sin AC inngang. Du skal da måle ca 50V mellom ac og ac .



[BOTmod]

Svart og gul sammen på GND. Rød og orange på hver sin AC inngang. Du skal da måle ca 50V mellom ac og ac .

Og da skal brun og blå kobles i stikkontakten, eller den jeg fikk av deg? Og da er N + og L- eller tar jeg feil?



[6bm8]

Lm3886TF bør ikke isoleres fra kjøleribbe.



[6bm8]

Ja det er riktig. Men det er ikke + - på ac siden. Pluss minus kommer etter likeretting.

Samme hva du kobler den på. Jeg legger blå på N og brun på L



[BOTmod]

også lurer jeg bare på en ting til, har det noe og si hvordan ledning jeg bruker, tenker mellom volum og RCA og fra volum til forsterker kortet?
har fått tak i en brukt forsterker, som jeg skal prøve og ta RCA sucket fra



[El-retur]

også lurer jeg bare på en ting til, har det noe og si hvordan ledning jeg bruker, tenker mellom volum og RCA og fra volum til forsterker kortet?
har fått tak i en brukt forsterker, som jeg skal prøve og ta RCA sucket fra

Se om du finner noe gammel rca kabel fra bilstereo,de pleier ofte å være greit skjermet.



[BOTmod]

Hei igjen.

Da har jeg endelig fått forsterkeren til og gi lyd fra seg, hadde litt trøbbel med sikringen,
neste prosjekt blir og bygge et kabinett

Her er en film snut. https://youtu.be/R_4XvxL8diw. første gang jeg legger ut noe på Youtube hehe

Mvh BOTmod



[6bm8]

Morro.. Blir kjøleribba veldig varm?. Mener den skal holde. Nå kan du ta å måle mellom test punktene på kortet. Sett multimeteret på DC. Sort målepinne på GND og rød på V+ (målepunktet på kortet) . Så flytter du rød pinne til V-.

Mener dem skal justeres til 15V

Mvh



[BOTmod]

Morro.. Blir kjøleribba veldig varm?. Mener den skal holde. Nå kan du ta å måle mellom test punktene på kortet. Sett multimeteret på DC. Sort målepinne på GND og rød på V+ (målepunktet på kortet) . Så flytter du rød pinne til V-.

Mener dem skal justeres til 15V

Mvh

Hei, skal se på linken du sendte meg tidligere i dag.
Ja skal få sett på det når jeg får byggd kabinettet, ser for meg at det blir en del lettere og jobbe med det da



[6bm8]

Ok.
Spiller det bra?

Mvh
Morten



[El-retur]

Tøfft,ser jo ut som forsterkeren virker bra,mye gøy for lite penger.



[BOTmod]

Ja spiller ganske bra og for knappe 500 kr i alt jeg har brukt, så er det ganske bra lyd, men blir lettere og få testet ting etter jeg får det i et kabinett, og fått spilt den litt inn, men skal også se på målinger som 6bm8 skreiv litt tidligere,
Men blir litt tid før jeg får gjort noe mere tenker jeg



[BOTmod]

Hei.
da har jeg en liten oppdatering, har fått knekt en kasse til forsterker,
her ser dere litt hvordan jeg vil ha det også. her er noen bilder



[BOTmod]

Venter på ledninger fra Ebay, å jeg venter på RCA og Høyttaler koblinger, skal sveise alle hjørner, også skal kjøle elementet stikke ut av siden også,
vet ikke om jeg skal sveise eller lage til en braket i bunn og topp, for og holde den på plass.
tror ikke jeg kan bli ferdig før nærmere slutten av april, men sånn er det med Coronavirus hehe



[BOTmod]

Hei.
Veit det er tatt sinn tid, men da er jeg 95% ferdig med forsterkeren.
sender bilder av hvordan det ser ut så langt, men trenger litt hjelp med 2 ting.

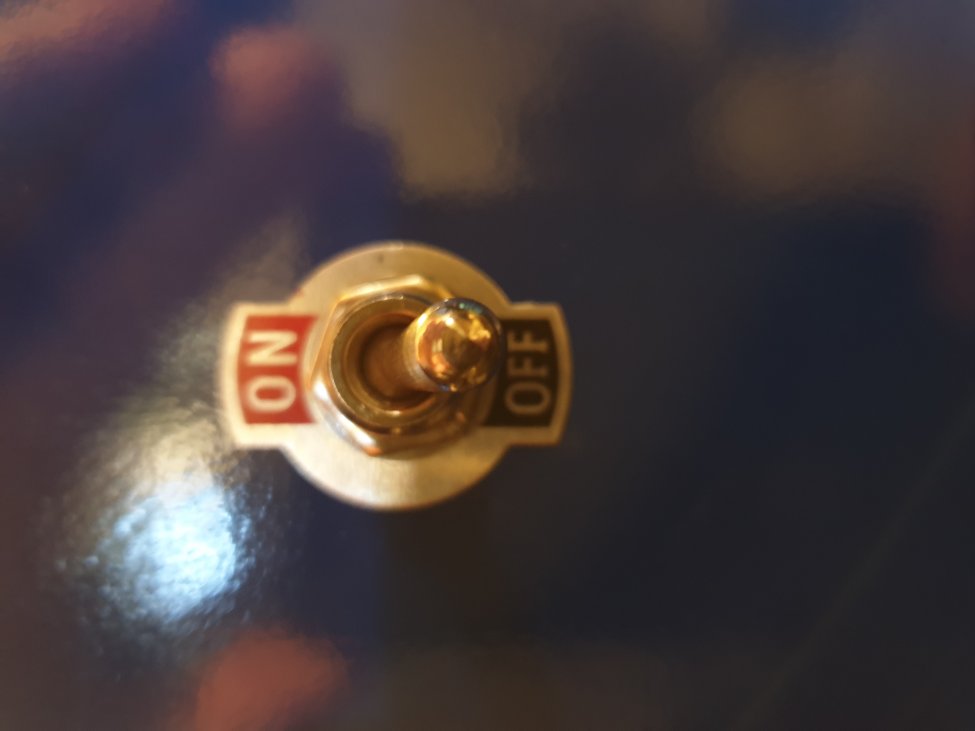

jeg har en ON - OFF bryter på forsterkeren, men er usikker på om den skal før eller etter trafo,
også er er det joring, kan jeg sette den i kretskortet? er merking for jord der.



[whistler]

Bryteren skal FØR trafo.



[6bm8]

Og jord fra nettbrønn skal rett i chassis.

Du kan selvfølgelig feste jord til avstandstykke som du har tatt bilde av der..



[BOTmod]

Hei igjen.
Jeg begynner og tenker på neste prosjekt, jeg sa tidligere i denne innlegget at jeg ville bygge en forsterker rundt Rega brio, men har sett på en annen forsterker, litt på grunn av muligheten til og koble til en sub, den forsterkeren er Rega Elex-R.
Da lurer jeg på om noen av bygde en forsterker med mulighet for sub, enten så er det Forforsterker utgang (RCA phono x 2) eller Lyd utgang (RCA phono x 2) man kan bruke på Elex-R, skriver dette hær for innspill, tenker jeg kan gå for Modulus-86, 40W (8Ω), 70W (4Ω) @ 0.0001% THD, det vil være greit tenker jeg, pluss de er ikke alt for dyre, men når det gjelder RCA utganger og innganger er jeg ikke sikker, på den forsterkeren jeg har bygd, så går RCA rett til volum og deretter rett til kortet, men på den nye må jeg ha mer kort osv, kan kanskje være litt rotete det jeg har skrevet her, men håper dere forstår hehe

Mvh BOTmod
