Diy 3-veis 10", 6,5" og mulig bånd diskant.

Diskusjonstråd Se tråd i gallerivisning

  • Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    hei
    Skal til med å kjøpe inn elementer til disse kabinettene, de er Tilpasset 10" seas excel bass, 6,5" seas excel mellomtone, 1" seas millenium diskant.

    kabinett skal lakkeres på nytt med hvit piano finish og sølv/grå farget "stoffdeksel".

    men jeg har lyst på bånddiskant, kanskje noe fountek. Tar i mot anbefalinger 🙂

    tar også imot anbefaling på andre elementer enn seas, vil at dette skal låte stort og varmt med mye i bunn og klangen til en bånddiskant i topp.

    mål på kabinett:
    Høyde 110 cm
    Bredde topp 16 cm
    Bredde bunn 44 cm
    Dybde topp 21 cm
    Dybde bunn 41 cm

    Medfølgende delefilter er 400Hz, 2800-3000hz.
    Må nok bygge nytt filter på 600hz, 2500hz.


    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    Vil denne Viawave grt-145w-8 passe sammen med seas Excell W18EX001 og W26FX001 med tanke på deling ?

    den har en følsomhet på 95db så den må vel dempes en del i deling mot w18 og W26 ?


    Sist redigert:

    Lassencad

    Hi-Fi freak
    Ble medlem
    19.08.2014
    Innlegg
    1.269
    Antall liker
    574
    Det er virkelig svært at svare på dine spørgsmål :)
    Tror du må gøre som mange af os andre der har bygget højttalere . Du må selv prøve dig frem :)


    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    Det er virkelig svært at svare på dine spørgsmål :)
    Tror du må gøre som mange af os andre der har bygget højttalere . Du må selv prøve dig frem :)
    ja jeg må nok det, men det er kanskje noen som har bygget med excel w18 mot en bånddiskant før som kanskje har litt erfaring i delingen 🙂


    SagenS

    Hi-Fi entusiast
    Ble medlem
    26.11.2006
    Innlegg
    133
    Antall liker
    69
    Sted
    Oslo

    Hei, jeg har ikke båndiskant men er kjent med de andre elementene. Byggde disse i 2012. Seas W26 Excel og W18ex Excel, diskant er Scanspeak 6600 ( med waveguide/horn. Excel er super elementer. W18 krever en sugekrets for og ta noen stygge oppbrytninger den har rundt 5-7K hvis husker rett.

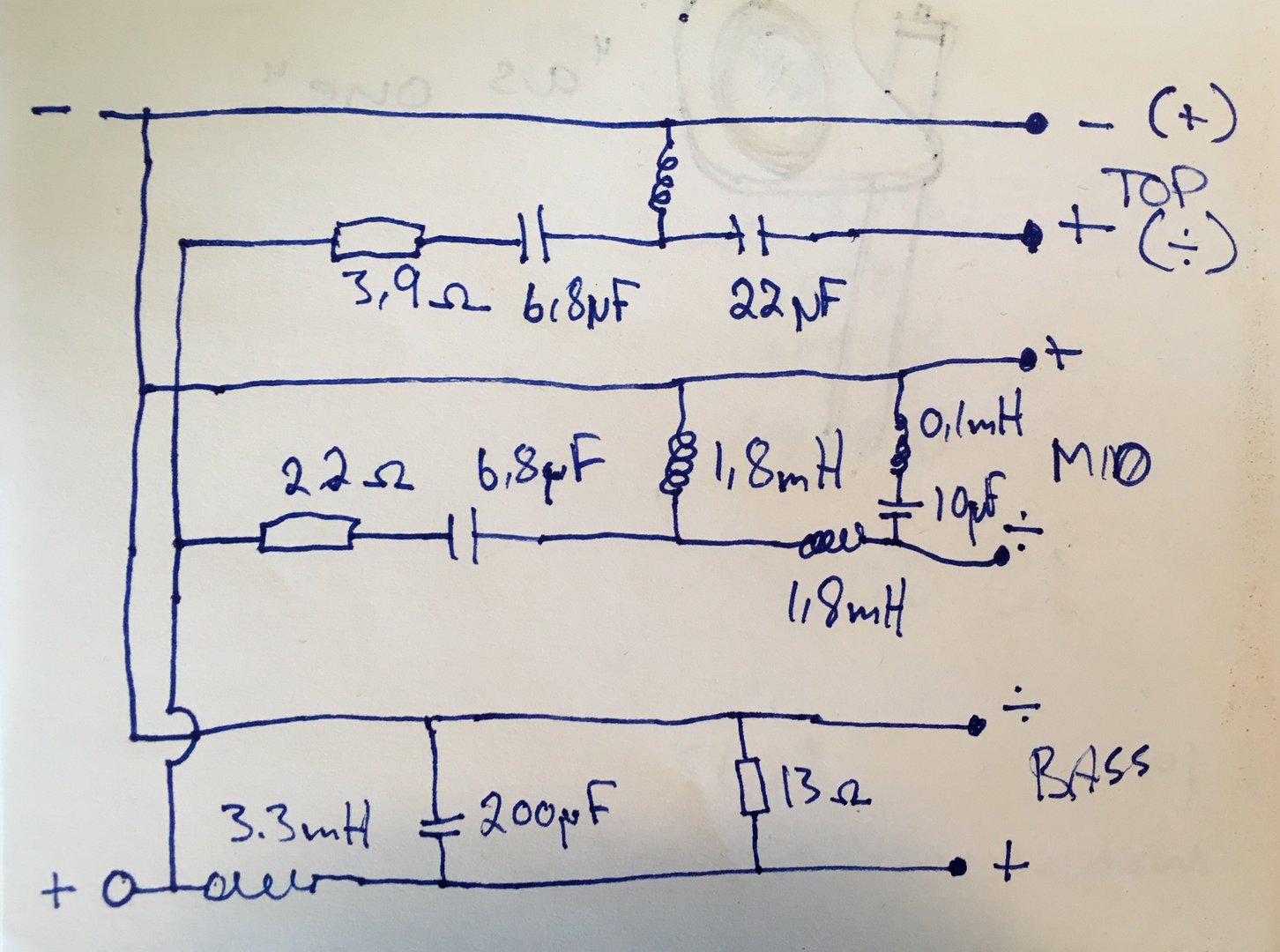

    Fikk først Øivind på Eltek til og hjelpe meg med delefilter (først brukte jeg bare 6.5" og diskant ), så ble 10" satt inn etter hvert med ny hjelp fra Øivind og litt senere Vidar. Altså 3 veis passivt filter med 2stk 100uF kondiser og 3.3mH spole pr kanal i bassen. Spillte med dette i et par tre år. Så ble jeg tipset om og prøve elektronisk delefilter istedet i bassen. Så da ble det et 2 veis filter ( 2 way linkwitz-riley fra Jims audio ) som delte 10" / 6.5" på 200hz. Også et passivt filter 6.5" / diskant. Det fungerer veldig bra. Det bilde eg noen år gammelt, nå bruker jeg en Hiraga 30w for mellomtone / diskant og en Dynamic Precision 6.1 til bass.
    Ang båndiskanten kan du kontakte Troels Gravesen, en super dyktig og hyggelig danske. Har selv hvert i kontakt ( plaget han med div spørsmål ) med han ( :
    Han kan gi gjenerelle tips ut fra sin erfaring, men skal det bli 100% sikkert må høyttaleren din på benken hans, noe jeg nesten gjorde. Men det ble ingen Dansketur.

    Frank


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    522
    Antall liker
    240
    Sted
    Sandvika
    Ett litt anderledes forslag fra meg, og kabinettet er nok for stort. Men det som er for stort kan fylles... :)

    Inn med Purifi Audio sitt nye 6.5" element PTT6.5W04, og kanskje AMT driver som de benytter i Purifi sitt SPK05 kit, en Mundorf AMT21CM2.1
    I 10" åpningen monterer du en 10" slavedriver (SEAS?) med passende tuningfrekvens for kabinettet og elementet.
    6.5" elementet til Purifi Audio krever langt bassrefleks rør i lite kabinettvolum.

    Beskrivelse av deres lille stativhøyttaler SPK05

    Madisound har PTT6.5W4 på lager, noe Purifi Audio ikke har.

    PS: Og hvis det ikke holder med en 6.5" så jobber de på en 8" i samme serien hvis man ønsker å bygge om / bygget på med ett element til i steden for 10" slaven i front, i fremtiden.


    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg

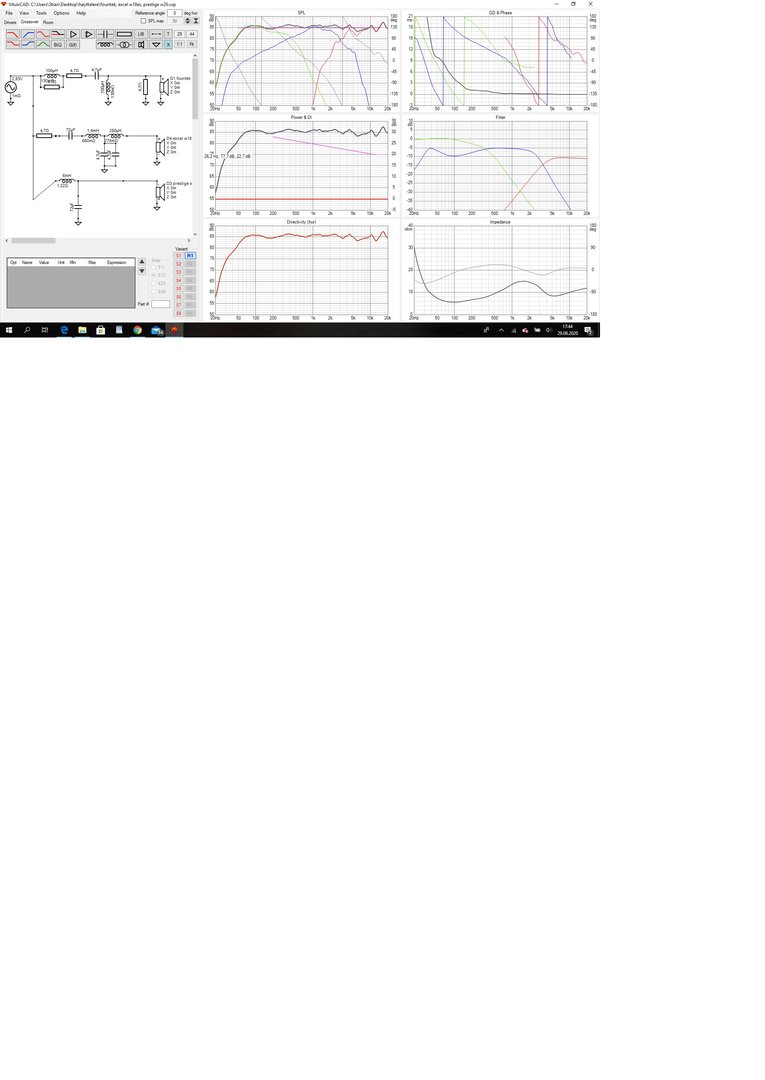

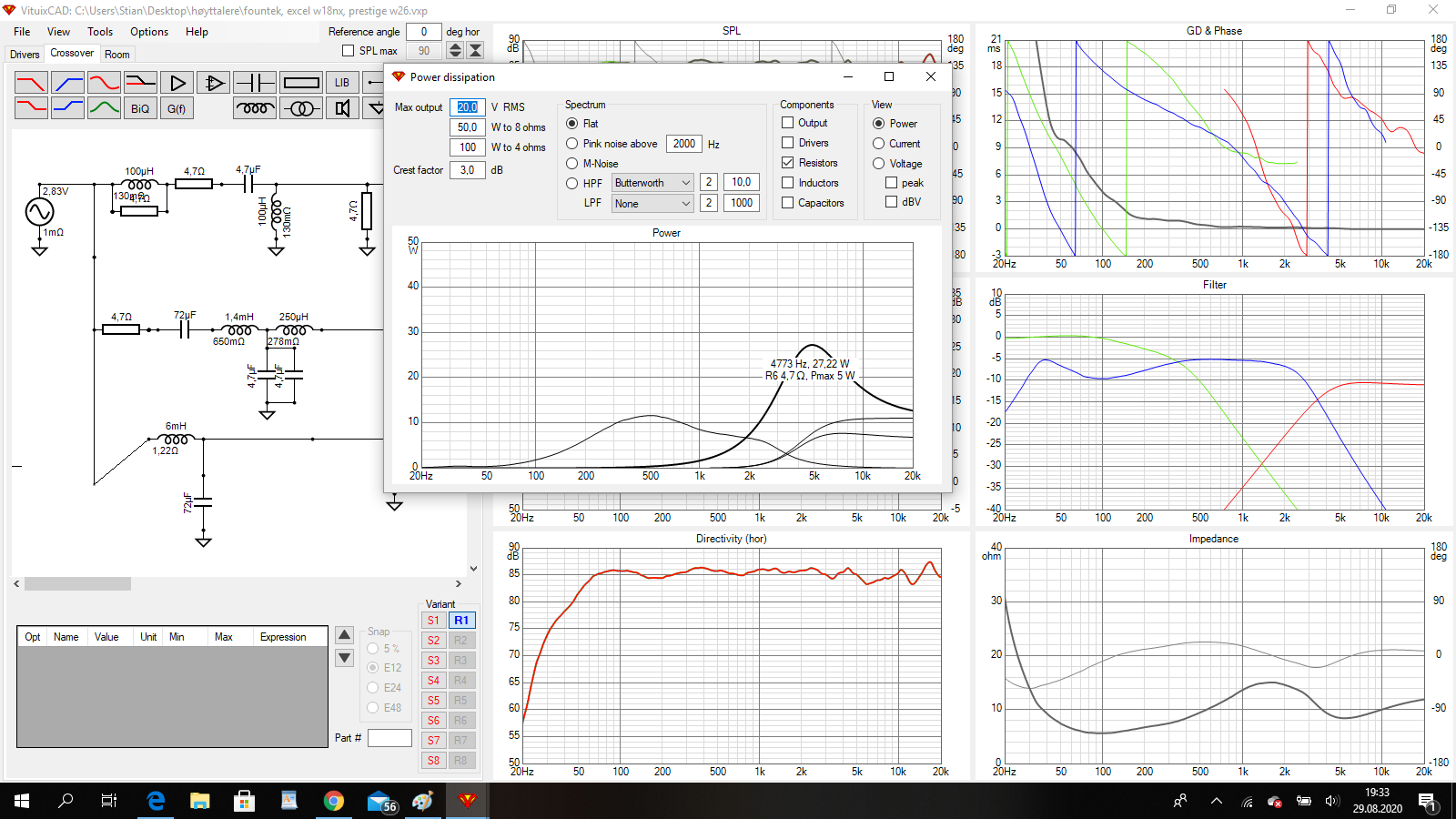

    da har jeg laget et delefilter i vituixcad, ser dette greit ut ?
    må legge til at dette er første gang jeg gjør dette så det er sikkert noen feil.

    Seas excel W26, w18 og viawave 145w-08



    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    hvis noen andre har lyst til å prøve seg så legger jeg ved frekvens og impedans filene som jeg tok ut med SPL trace.


    Vedlegg

    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    Ett litt anderledes forslag fra meg, og kabinettet er nok for stort. Men det som er for stort kan fylles... :)

    Inn med Purifi Audio sitt nye 6.5" element PTT6.5W04, og kanskje AMT driver som de benytter i Purifi sitt SPK05 kit, en Mundorf AMT21CM2.1
    I 10" åpningen monterer du en 10" slavedriver (SEAS?) med passende tuningfrekvens for kabinettet og elementet.
    6.5" elementet til Purifi Audio krever langt bassrefleks rør i lite kabinettvolum.

    Beskrivelse av deres lille stativhøyttaler SPK05

    Madisound har PTT6.5W4 på lager, noe Purifi Audio ikke har.

    PS: Og hvis det ikke holder med en 6.5" så jobber de på en 8" i samme serien hvis man ønsker å bygge om / bygget på med ett element til i steden for 10" slaven i front, i fremtiden.
    Har du hørt det 6.5 elementet ?
    Det kunne vært et alternativ til w18ex :)

    kabinettet har trykkkammer for mellomtone elementet 🙂


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    522
    Antall liker
    240
    Sted
    Sandvika
    Jeg har dessverre ikke fått muligheten til å prøve elementet ennå. Kun bygd opp en EVAL1 forsterker fra Purifi.

    Spesialiteten til det elementet er lang slaglengde og meget lav forvrengning, så det blir feil å ikke bruke det et godt stykke ned i frekvens.


    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.574
    Antall liker
    1.669
    Torget vurderinger
    2
    Jeg kan ikke vituixcad, men ville vel vurdert Seas/Dynabel resonanskrets på w18ex , da blir toppen på 5k borte.

    Generelt er jeg usikker på hvor realistisk dette er, vil mene at skal man designe filter i cad, bør det basere seg på impedansemålinger fra aktuell driver montert i aktuelt kabinett/baffle . Samme sak med driverrespons - i aktuell baffle/ kabinett.

    Du vil nesten uansett få til et filter, viktigst nå blir å finne best mulig drivere som du kan leve med i lang tid !


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.757
    Antall liker
    4.667
    Sted
    Lørenskog
    Torget vurderinger
    14
    Ikke helt optimale drivere sammen det der mistenker jeg.

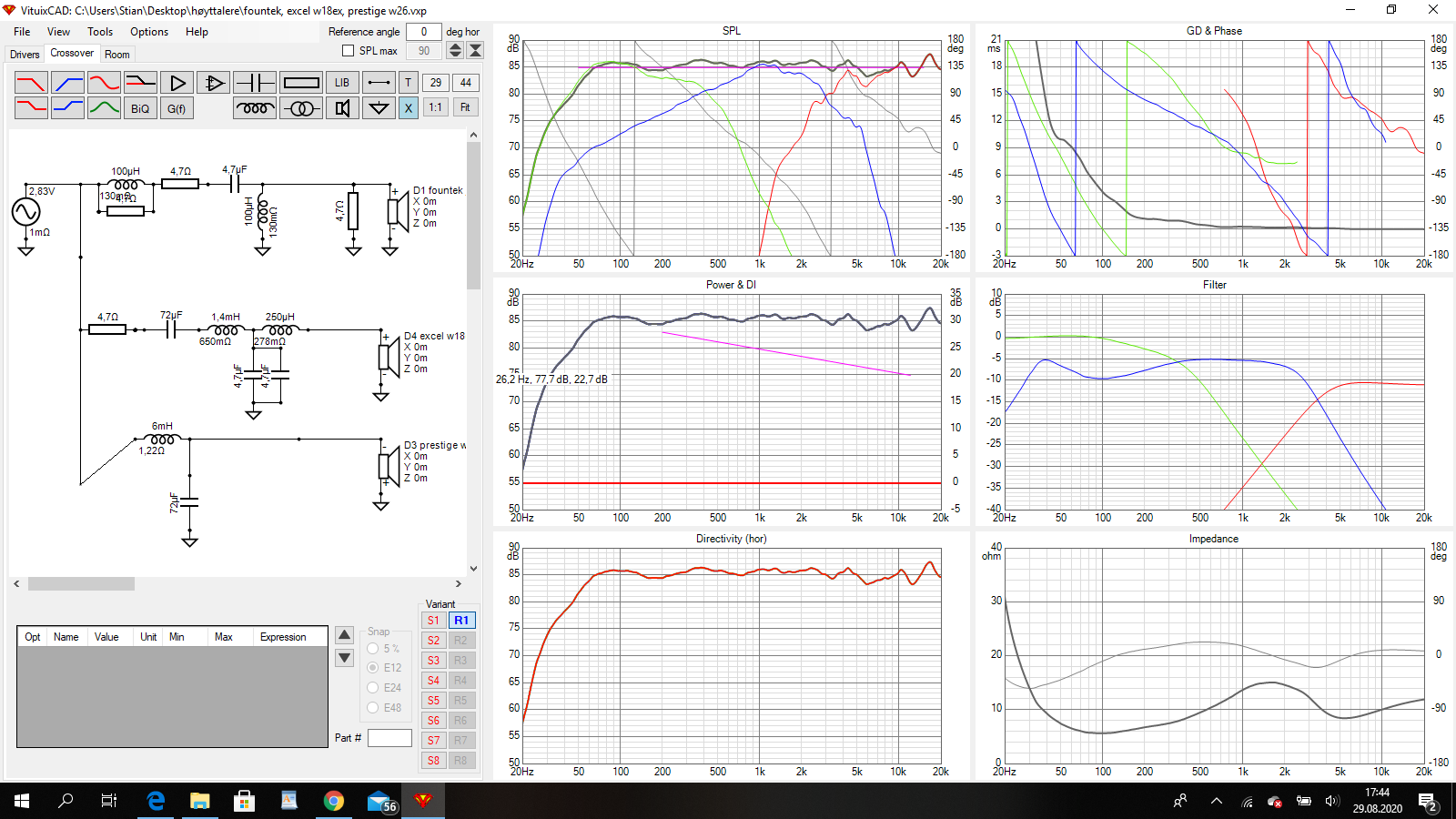

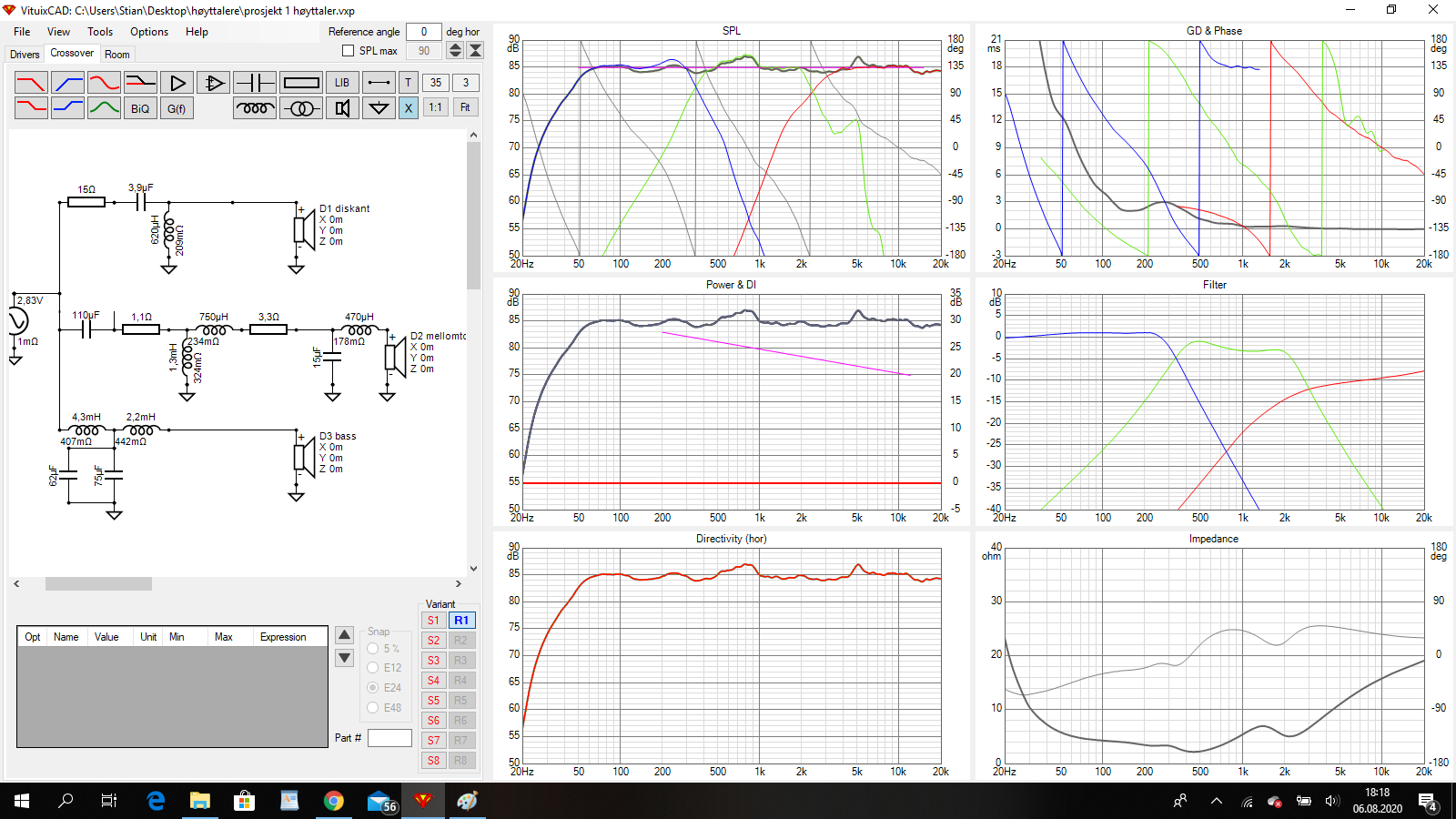

    Uansett med de dataene du ga ville jeg kanskje gått for noe som dette: ?.
    En slak tilting nedover mot høyere frekvens.

    Fikk ikke helt faselineært i de kritiske områder men begrenset med tid som er brukt.
    Og som han over her skriver. SPL og ZMA filene bør lages i det kabinettet de skal stå i.
    Derfor er det ikke noe poeng å lage et 100% forsøk i simuleringsverktøy nå men lage et godt utgangspunkt du kan gjøre justeringer på .

    Du kan bruke dette som et utgangspunkt og tweake.

    Sist redigert:

    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    Ikke helt optimale drivere sammen det der mistenker jeg.
    Uansett med de dataene du ga ville jeg kanskje gått for noe som dette: ?.
    En slak tilting nedover mot høyere frekvens.

    Fikk ikke helt faselineært i de kritiske områder men begrenset med tid som er brukt.
    Og som han over her skriver. SPL og ZMA filene bør lages i det kabinettet de skal stå i.
    Derfor er det ikke noe poeng å lage et 100% forsøk i simuleringsverktøy nå men lage et godt utgangspunkt du kan gjøre justeringer på .

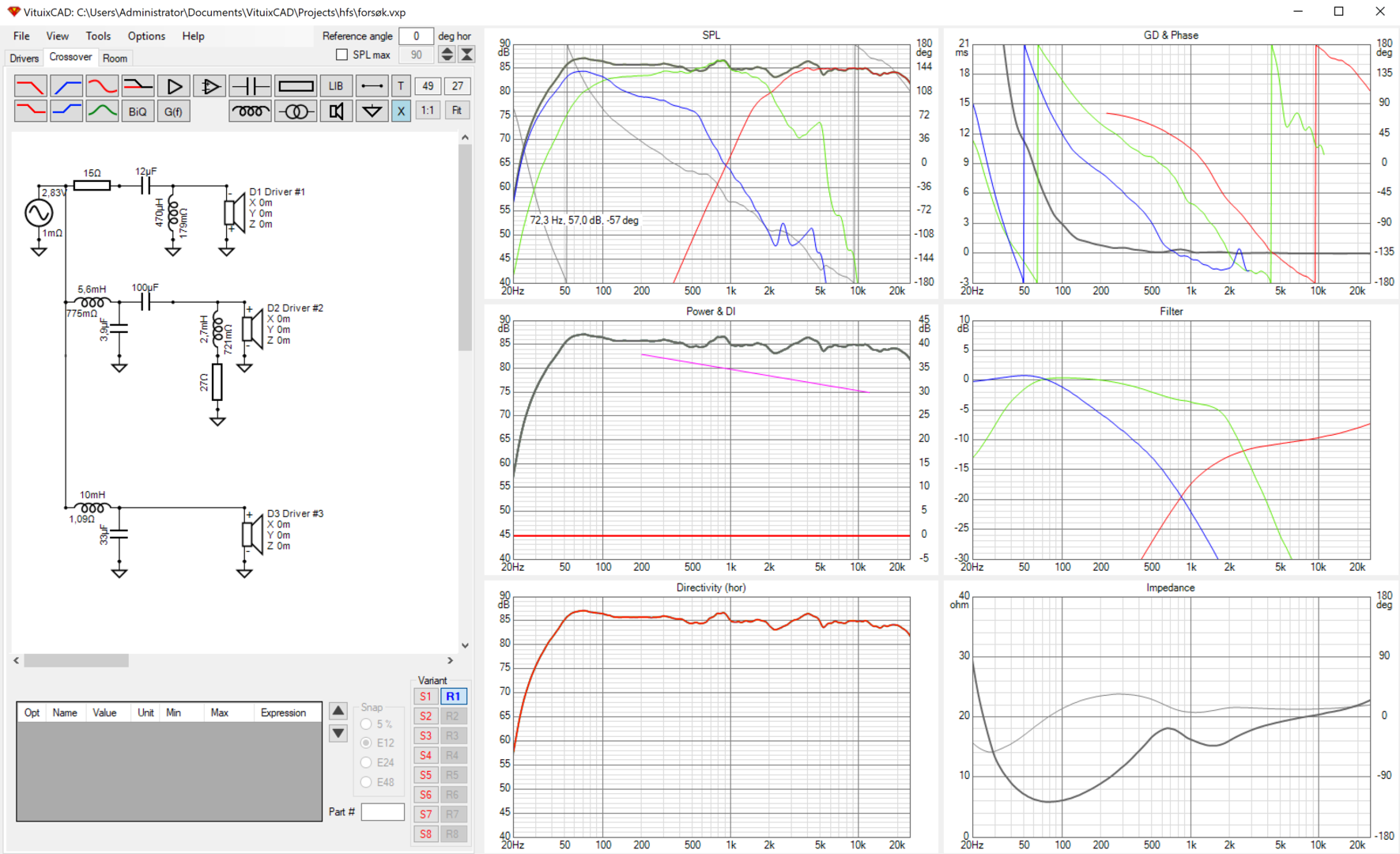

    Du kan bruke dette som et utgangspunkt og tweake. Vis vedlegget 655024
    Oi se der ja, det så veldig bra ut 😁

    elementer er ikke kjøpt inn enda, så har mulighet til å velge noe annet som er lettere til å spille sammen.

    men det med å måle elementene i kassa får bli siste steg når alt er handlet og satt sammen 🙂


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.757
    Antall liker
    4.667
    Sted
    Lørenskog
    Torget vurderinger
    14
    Leser mer i tråden nå.
    Volum på det lukkede kammeret til mellomtonen?
    Portdiameter og lengde (denne må sikkert tunes uansett)


    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    Leser mer i tråden nå.
    Volum på det lukkede kammeret til mellomtonen?
    Portdiameter og lengde (denne må sikkert tunes uansett)

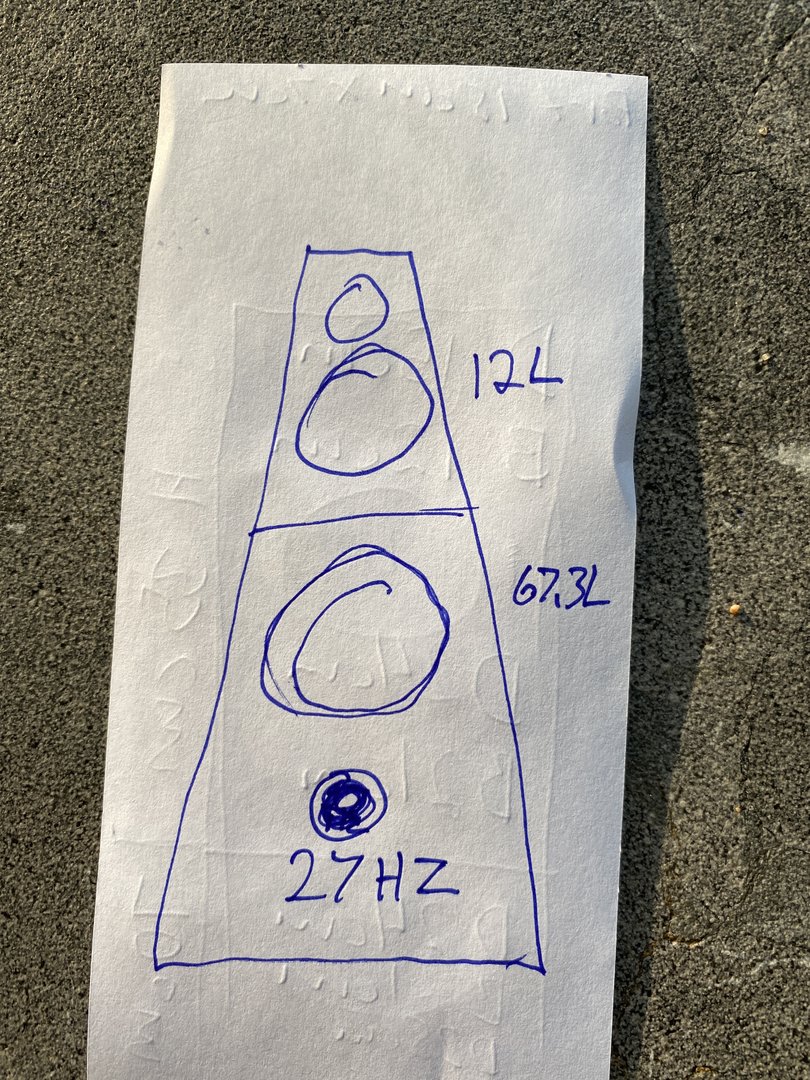

    Da har jeg målt og kom frem til innvendig volum i lukket mellomtone kammer på 12 liter og 67,3 liter i portet bass kammer.
    Etter liter, diameter og portlengde kommer jeg frem til til en tuning på 27hz 🙂
    Porten er 18cm lang med diameter på 6,8cm


    Sist redigert:

    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.757
    Antall liker
    4.667
    Sted
    Lørenskog
    Torget vurderinger
    14
    Hvordan er kvalitet på kabinett? Finish, utseende etc.. Er dette noe du vil bruke endel kr. på?
    Dyre flotte drivere som du skisserer fortjener bra arbeidsforhold :)
    Ellers kan Seas i prestige klassen være helt glitrende....

    Sist redigert:

    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    Hvordan er kvalitet på kabinett? Finish, utseende etc.. Er dette noe du vil bruke endel kr. på?
    Dyre flotte drivere som du skisserer fortjener bra arbeidsforhold :)
    Ellers kan Seas i prestige klassen være helt glitrende....
    Hei
    Kvaliteten er der, de er tilpasset seas excel serien.

    Kabinettet er laget av 19mm mdf med en ekstra 19mm på fronten.
    19mm avstivning 2 steder inne i kabinettet

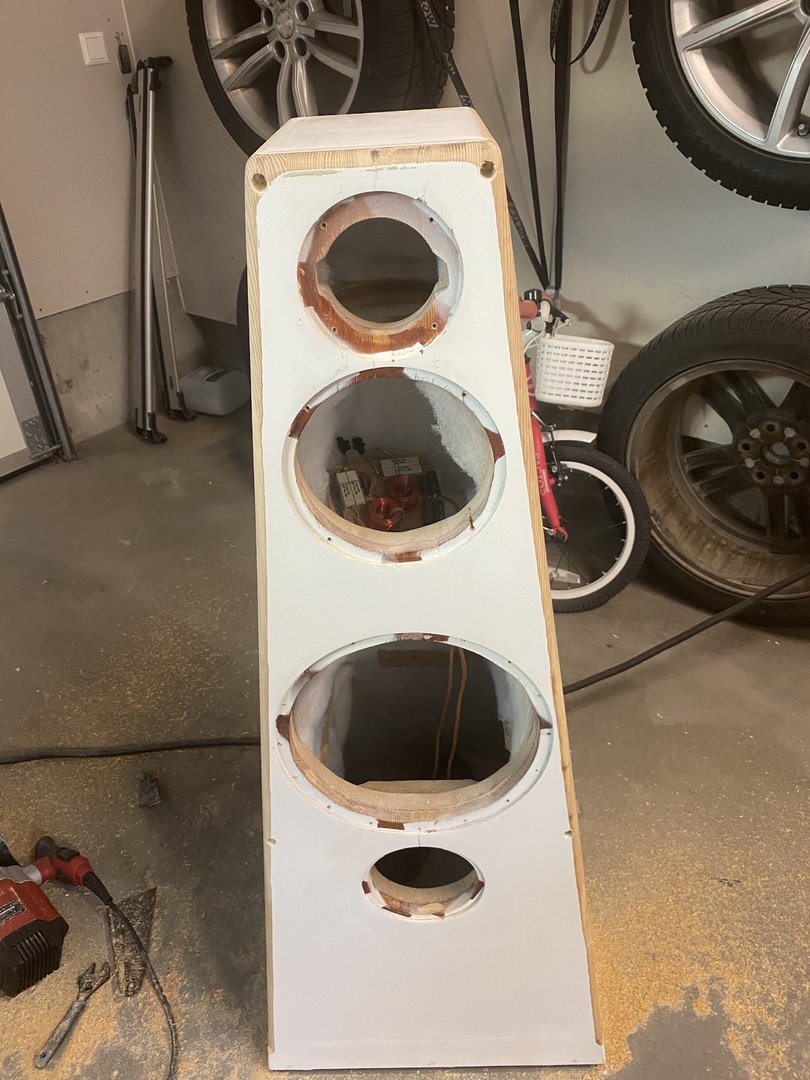

    jeg skal finne frem overfresen og avrunde alle kanter og hjørner.
    Også blir det å sparkle alle sprekker og lakkere de i hvit piano finish.

    har trua på at disse blir fine, slenger på en sølv/grå grill netting når de er tillnærmet ferdig.

    jeg har faktisk vurdert prestige L 26 RFX/P I bass område
    legger til illustrasjonsbilde EFE49FD6-5964-46B5-B2AE-160E77DCA08E.png

    Sist redigert:

    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg

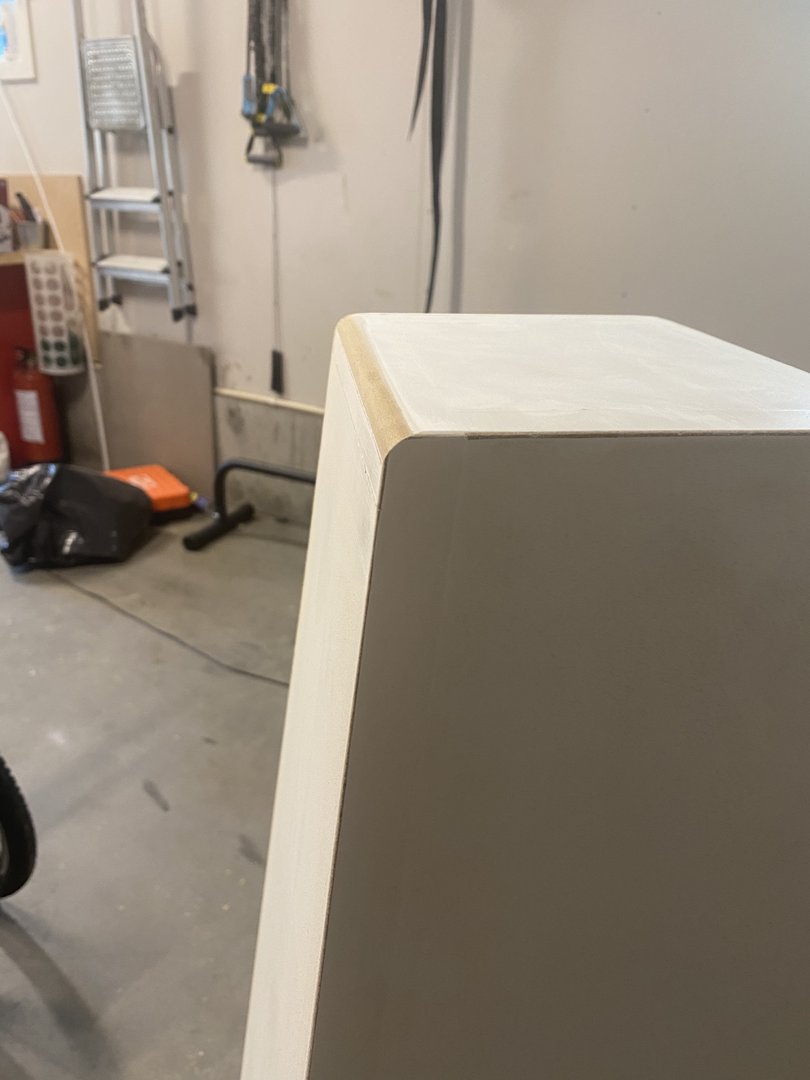

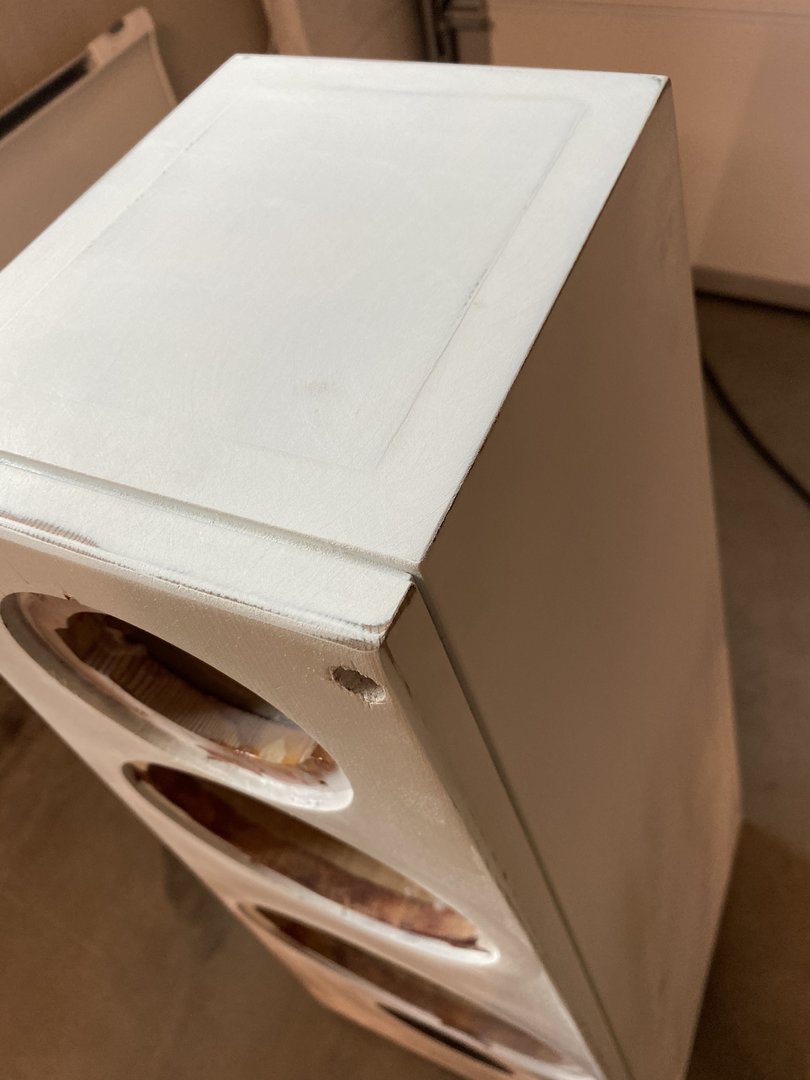

    Her skal det sparkles, pusses og avrunde hjørner før det blir lakkering.

    den sprekken mellom frontplate og resten av kabinettet blir sparklet.
    🙂 A97865AB-E06D-420C-8794-B63B9E7E454C.jpeg

    Sist redigert:

    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    522
    Antall liker
    240
    Sted
    Sandvika
    Det ligger et par HYPEX FUSIONAMP FA253 til salg, 3-veis aktiv gjør et DIY-bygge mer tilpasningsdyktig. Men til en høyere pris... Dog er det mer gøy å prøve ut xx antall delefilter innstillinger i løpet av en kveld enn å vente på nye passive deler.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.757
    Antall liker
    4.667
    Sted
    Lørenskog
    Torget vurderinger
    14
    Det overnevnt her sier kunne vært veldig interessant :)


    Kristi

    Medlem
    Ble medlem
    27.01.2018
    Innlegg
    40
    Antall liker
    3
    Sted
    Sarpsborg
    Det ligger et par HYPEX FUSIONAMP FA253 til salg, 3-veis aktiv gjør et DIY-bygge mer tilpasningsdyktig. Men til en høyere pris... Dog er det mer gøy å prøve ut xx antall delefilter innstillinger i løpet av en kveld enn å vente på nye passive deler.
    ja det var faktisk veldig interessant :D

    aldri tenkt den banen, skal sjekke litt mer opp i den hypexen.
