    Tenkte eg skulle lage meg kabinett til,en forsterker.

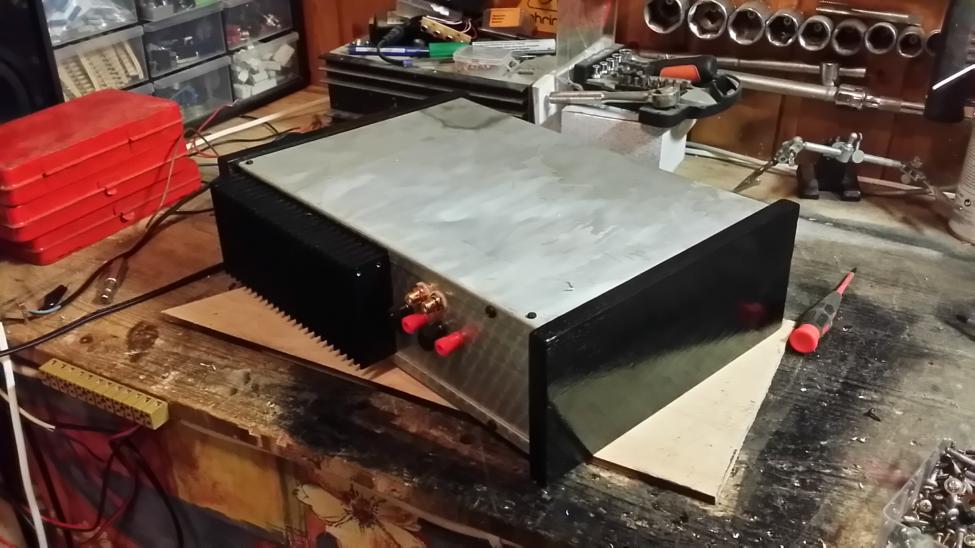

    Utgangspunktet var denne.


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    840
    Antall liker
    194
    Torget vurderinger
    7

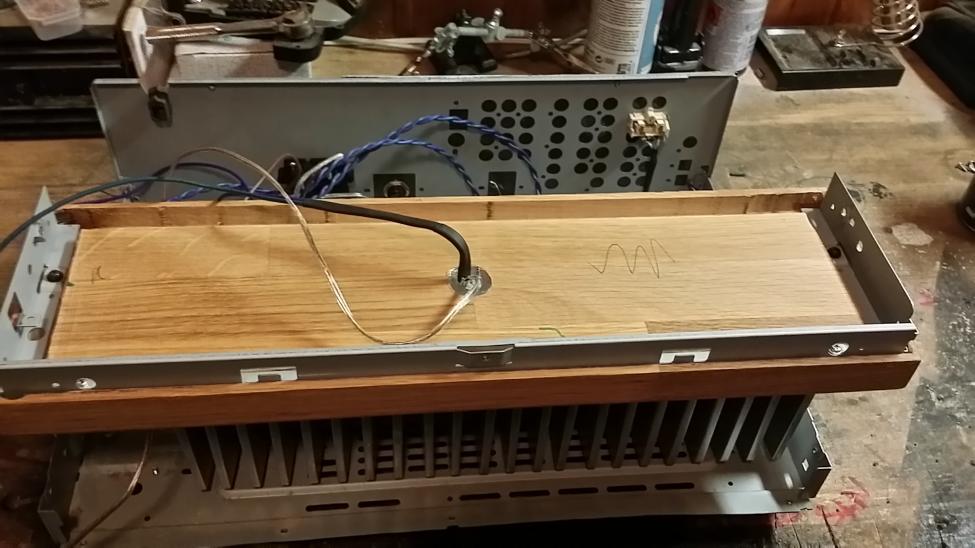

    Hva hadde du tenkt å putte inn i kabinettet da? Det blir veldig fint med trefront. Bruk linolje på fronten , til oljen har trukket seg inn. Poler deretter og du får en flott finnish. En fordel at du har en fin pusset overflate. Spennende å se fortsettelsen!


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    er ikke helt sikker på hva som blir montert innvendig,muligens en større kjøleribbe og jlh 1969 kort.
    blir sikkert til og bruke linolje på fronten.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13

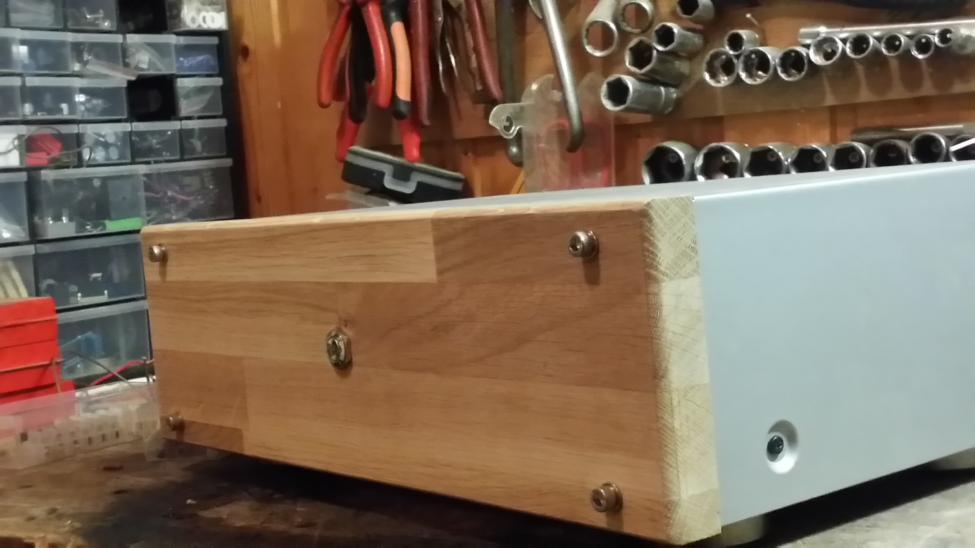

    takker sense,har vurdert det,men er ikke så veldig flink med bearbeiding av tre :)
    vurderte å ikke ha skruer i front,men det ble litt tomt i fronten uten.
    blir også til og skifte farge på dekslet til svart.

    Sist redigert:

    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Har også fått montert 2stk likerettere,sikringer,bryter med led og trafo.
    Trafoen er 2x20v og rundt 225va vil eg tippe.

    Sist redigert:

    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Brukte jigg på langsidene,uten på kortsidene.
    Har bestilt jlh pcb så vi får se om det blir bra.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Kjøpte et veldig kjekt måleistrument for en stund siden,har en del spoler liggende med ukjent mh,kan også måle transiatorer og kondensatorer ++++


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13


    ja er veldig kjekt og ha jolly :)
    holder også på med en ljm mx50 sånn innimellom,har målt og testet den,den spiller veldig åpent og bra,men er kanskje litt slank i bassen.
    det kommer kanskje av noe underdimensjonert trafo og lav uf (4x3300uf).
    kina transistorene er byttet ut med orginale Toshiba,har målt denne til 67w i 4ohm og 46w i 8ohm uten klipping,det som er litt rart med denne er at den blir ikke varm ved belastning.
    mangler bare å få montert vu meter og av på knapp ,foliering og fin front.


    Vedlegg

    Sist redigert:

    SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    Av de forsterkerene jeg har laget så er dette den jeg har målt lavest forvrengning på (0.0009%).
    Lett å ha med denne å gjøre. Ingen justering, lite varme og fin lyd. Den fungerer tom. med rail ned rundt +-2V.
    For å få mer bass kan du prøve å bytte til en større kondis på inngangen.

    Kjør på :)



    play-boy

    Hi-Fi entusiast
    Ble medlem
    02.04.2014
    Innlegg
    131
    Antall liker
    44
    Sted
    telemark
    fint prosjekt.. ser ryddig å fint ut.. er vel relativt dyre kondiser det der? fått testet den skikkelig oppe i stuen?


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Ja de var veldig lett å ha med og gjøre,er ikke noe sånn veldig seriøst prosjekt den mx50 forsterkeren,er mest for kjekt.
    ja har vurdert å bytte kondisen på inngangene,leste det ville hjelpe en del,men må vel få den ferdig først.
    Trafoen bør sikkert oppgraderes også,når forsterkeren blir hardt belastet så siger trafospenningen kraftig.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    fint prosjekt.. ser ryddig å fint ut.. er vel relativt dyre kondiser det der? fått testet den skikkelig oppe i stuen?
    Er vel egentlig bare for kjekt dette prosjektet,vet ikke prisen på kondisene,er rifa peh169 mener jeg og huske.
    Ble brukt pga de lå i skuffen og ikke var i bruk,men de skal være gode kondiser,kanske litt for gode for dette prosjektet.
    Har prøvd den oppe i stuen og den overasket endel med sin åpne lyd.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Har også fått loddet sammen psu til en f5t som også jeg begynner på etter hvert,psu kortene ble kjøpt hos jims audio.
    Blir også til å lage den i dual mono.


    Trondmeg

    Æresmedlem
    Ble medlem
    28.12.2003
    Innlegg
    12.598
    Antall liker
    6.615
    Torget vurderinger
    12
    Hvilket instrument er dette og hvor kjøpte du det?


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Er lcr meter,kjøpt på ebay,fin til og måle spoler,kondensatorer og transistorer med.


    SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    kina transistorene er byttet ut med orginale Toshiba,har målt denne til 67w i 4ohm og 46w i 8ohm uten klipping,det som er litt rart med denne er at den blir ikke varm ved belastning.
    Måtte ta fram en slik modul og teste litt på mulig effekt. Jeg kjørte på +-42VDC og da fikk jeg 95W i 8 ohm og 150W i 4 ohm før klipping.
    Men da blir det varmt ja :)


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    kina transistorene er byttet ut med orginale Toshiba,har målt denne til 67w i 4ohm og 46w i 8ohm uten klipping,det som er litt rart med denne er at den blir ikke varm ved belastning.
    Måtte ta fram en slik modul og teste litt på mulig effekt. Jeg kjørte på +-42VDC og da fikk jeg 95W i 8 ohm og 150W i 4 ohm før klipping.
    Men da blir det varmt ja :)
    hehe,det var jo seriøst mye det da,hvilken transistorer bruker du?
    Vil tro det ble varmt.


    SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    kina transistorene er byttet ut med orginale Toshiba,har målt denne til 67w i 4ohm og 46w i 8ohm uten klipping,det som er litt rart med denne er at den blir ikke varm ved belastning.
    Måtte ta fram en slik modul og teste litt på mulig effekt. Jeg kjørte på +-42VDC og da fikk jeg 95W i 8 ohm og 150W i 4 ohm før klipping.
    Men da blir det varmt ja :)
    hehe,det var jo seriøst mye det da,hvilken transistorer bruker du?
    Vil tro det ble varmt.
    Jeg brukte de som var levert med kit'et. Men så satt jeg med hjertet i halsen her også da :D Risikosport!


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    ok,hørtes ut som litt risikosport,føler at en del av de ljm kortene er ganske gode egentlig så lenge en del av de kjipe delene blir byttet ut.
    sveinungH byttet du ut inngangs kondensatorene?


    SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    ok,hørtes ut som litt risikosport,føler at en del av de ljm kortene er ganske gode egentlig så lenge en del av de kjipe delene blir byttet ut.
    sveinungH byttet du ut inngangs kondensatorene?
    Nei - har ikke prøvd å bytte, men målingene viser at de ruller av litt tidlig.

    Jeg bruker ikke denne modulen til noe annet enn et par surround-kanaler og så har jeg et par liggende i skuffen for test og moro.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    11.971
    Antall liker
    3.019
    Sted
    Kongsberg
    Torget vurderinger
    19
    kina transistorene er byttet ut med orginale Toshiba,har målt denne til 67w i 4ohm og 46w i 8ohm uten klipping,det som er litt rart med denne er at den blir ikke varm ved belastning.
    Måtte ta fram en slik modul og teste litt på mulig effekt. Jeg kjørte på +-42VDC og da fikk jeg 95W i 8 ohm og 150W i 4 ohm før klipping.
    Men da blir det varmt ja :)
    hehe,det var jo seriøst mye det da,hvilken transistorer bruker du?
    Vil tro det ble varmt.
    Tror nok du spiller musikk så høyt du ønsker uten at den blir for varm.
    Sinus er drepen for "hobby" forsterkere.
    Pass i hvert fall på at den ikke koker over.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    hvorfor er sinus drepen for hobby forsterkeren?
    trodde sinus og kvadrat toner var fint verktøy for å finne feks ca effekt, oscilering,og hvordan forsterkeren oppførte seg ved forskjellige belastning +++
    liker og vite hvor mange amp og effekt og slikt :):)


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Da var jlh kortene på plass, blir til og bruke kina komponentene først og eventuelt og bytte div kina komponenter om forsterkeren blir brukende.



    play-boy

    Hi-Fi entusiast
    Ble medlem
    02.04.2014
    Innlegg
    131
    Antall liker
    44
    Sted
    telemark
    se der ja.. her har det skjedd litt siden sist... har du kommet så langt at du har fått testa lyden jlh forssterkeren ? gleder meg til vi får bygget f5 jeg har fått av deg til jul :)


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.002
    Antall liker
    1.147
    Sted
    haugesund
    Torget vurderinger
    13
    Ikke skjedd så mye egenlig,putlet litt i boden.
    ja me får bygge når du har tid,bare ta turen det jolly.
    Har ikke prøvd skikkelig enda,blir sikkert i løpet av søndagen vil eg tro.


    play-boy

    Hi-Fi entusiast
    Ble medlem
    02.04.2014
    Innlegg
    131
    Antall liker
    44
    Sted
    telemark
    litt har nå skjedd :) ja vi får ta og sette det sammen om ikke så lenge... frister emd noe nytt innen lyd... må få bygget noen nye høyttalere også etter hvert når ting har roet seg. svinger innom i løpet av uken :)


    play-boy

    Hi-Fi entusiast
    Ble medlem
    02.04.2014
    Innlegg
    131
    Antall liker
    44
    Sted
    telemark
    har nå skjedd litt.. jeg får ta turen innom til uken så får planlegge bygging. synes kabinettet så bedre ut i grått, men ble bra
