Crossover.

SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo

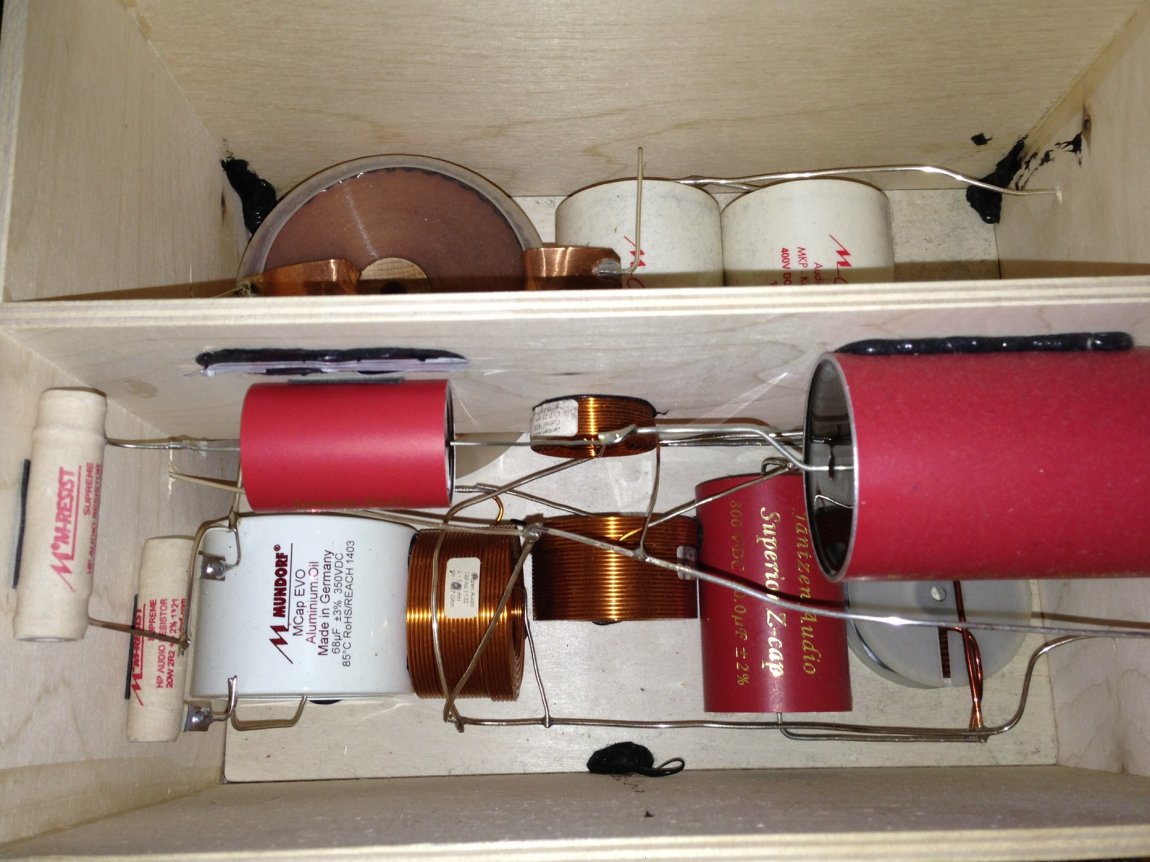

Bilde fra 3 veis filteret. Blanding av Jantzen, Mundorf og dynabel komponenter.
Bass i ene delen og mid/tweeter i andre del.

Sist redigert av en moderator:

oen

Overivrig entusiast
Ble medlem
09.03.2010
Innlegg
940
Antall liker
901
Bra deler du bruker. MEN det vil ikke virke som det skal.
Spolene er montert for tett.
Les her


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Hei, sjekket den nettsiden før jeg bygde. Noen kompromier må man alltid ta.

Har sett verre :p


Frank


oen

Overivrig entusiast
Ble medlem
09.03.2010
Innlegg
940
Antall liker
901
Er det ikke så nøye hva delefrekvensen blir kan du ha det slik.


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Hei, er ikke uenig med deg men tror du tar litt hardt i.
Tar gjerne imot skisse på hvordan jeg kunne gjort det opptimalt.

Frank


oen

Overivrig entusiast
Ble medlem
09.03.2010
Innlegg
940
Antall liker
901
Det er ganske enkelt, flytt spolene så det blir større avstand.
Når du sender signal gjennom spolene lager de ett elektrisk felt. Dette vil påvirke spolen som er plassert for nært. Den endrer da verdi og du vet ikke hva delefrekvensen blir.



SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Ok, takk.
Sjekk det ut nøyere. Men vil det i praksis si at når man har regnet ut et filters komponentverdi så vil man alltid allikevel slite med å få filter nøyaktig
da komponenter alltid vil påvirke hverandre. Eneste man kan gjøre er å gjøre det beste ut av det med hensyn til plass osv, eller går man så langt att man legger inn for eksempel de målingene
Trolesen viste inn i utregning av verdi?

Frank


oen

Overivrig entusiast
Ble medlem
09.03.2010
Innlegg
940
Antall liker
901
Det er kun spolene som har dette problemet. Det er kun spoler som ikke må plaseres for tett. Spoler kan godt ligge tett på andre komponenter.

Det virker som du har mye plass så det skulle være lett å ordne.

Målingene er kun for å vise endringene som oppstår ved for tett plasering.


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Ok, skal ta et sjau og omplassere litt. Først og fremst spolene til mellomtone.

Frank
