CBT-24 og AE- baffel ( krumkake & vaffel)

Diskusjonstråd Se tråd i gallerivisning

  • W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.587
    Antall liker
    1.315
    El loko sag- fuhrer er igang igjen, det snør igjen på Toten (sagmugg med partikkel-hastighet).

    Noen uker etter fullføringen av Bendits kom Øyvind over til den utviklede siden av Mjøsa på kaffe. Vi holdt nærmest gravøl og mimret i moll over reisen på ca 11 prosjekter de siste årene og var enige om at nå var det nok på ei lang stund, minst et par år, kanskje, hvis det ikke dukket opp noe sært, noe uprøvd. Det skulle gå hele 2 uker, noe som er verdensrekord for 2-års skalaen.
    Jeg hadde mailet med Jim Griffin og fikk en ide om at CBT virket såpass absurd at det burde oppleves, i all ydmykhet.
    Jim Griffin vant 1-premie ved Midwest Audiofest Speaker Design Competition med denne konstruksjonen som egentlig er en modifisert utgave av PartsExpress sin Don Keele-modell.
    Øyvind hadde en skuff full av de riktige elementene og juleverkstedet hadde ingen planer om å gire ned.
    Men planene ble raskt snudd på hue idet et AE-baffelprosjekt vi egentlig hadde lagt på hylla hadde modnet seg som en Jarlsbergost, klar til å fortæres. Jeg " dakka" CBT's kurver som ble kjapt ekspedert av Trestokken's CNC mens Øyvind freste ivei på baffel- prosjektet i testikkel-hastighet (dæ æ kællt lynkjapt ama).
    Framhaldsoga held fram, bilder kjæm.

    Sist redigert:

    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4

    Jippi, da er det på'n igjen! :)
    Greit å fylle opp igjen med litt DIY -stoff imellom all den begredelige kabelkaklinga....

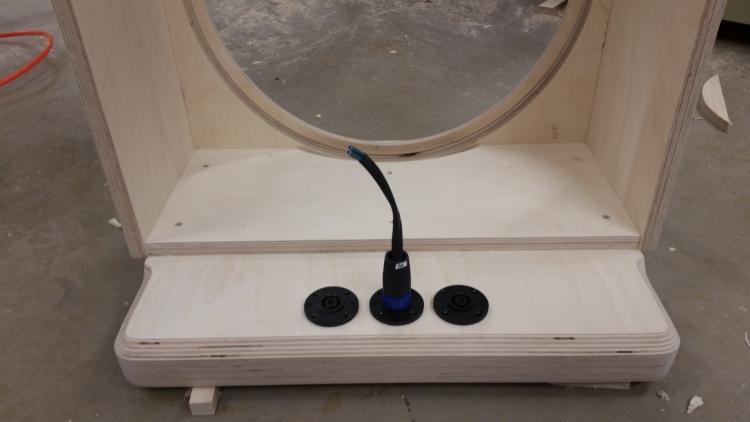

    Her er sokkel for baflene underveis. . Har lagt opp til skjult kabling og speakon kontakter. . Only the best ; ). ..


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4

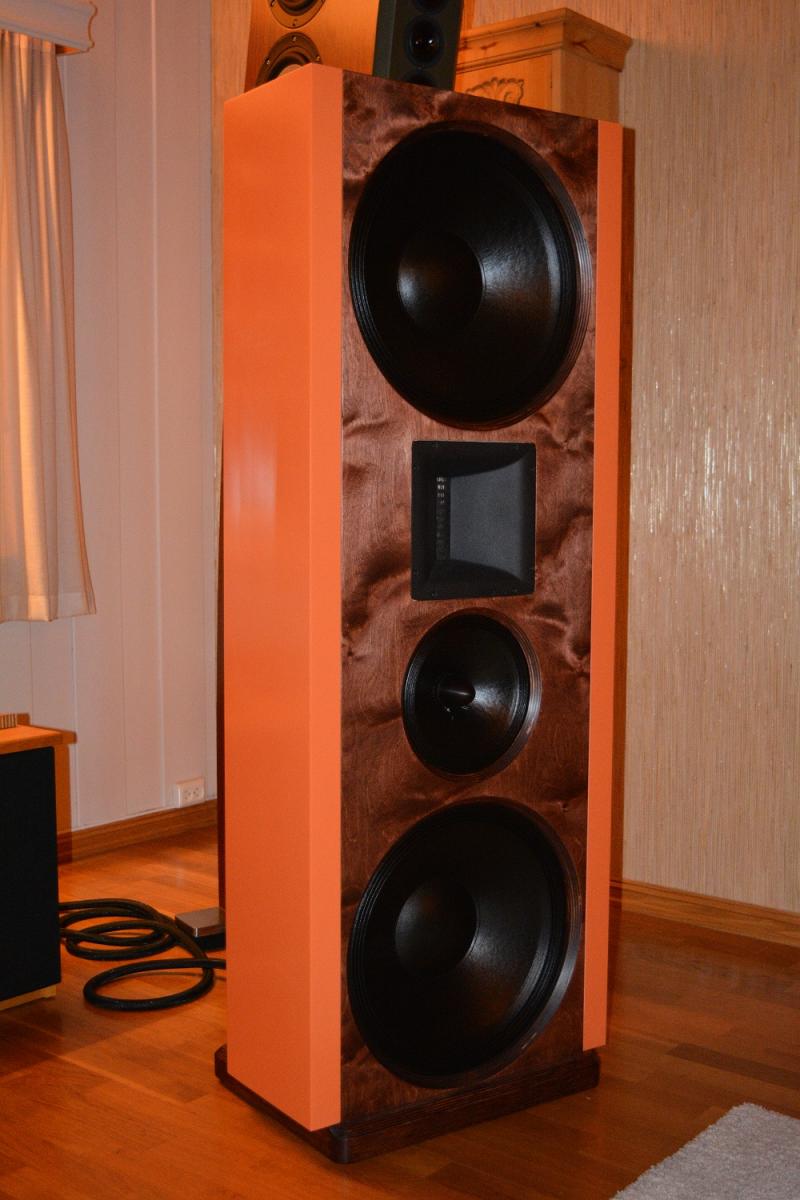

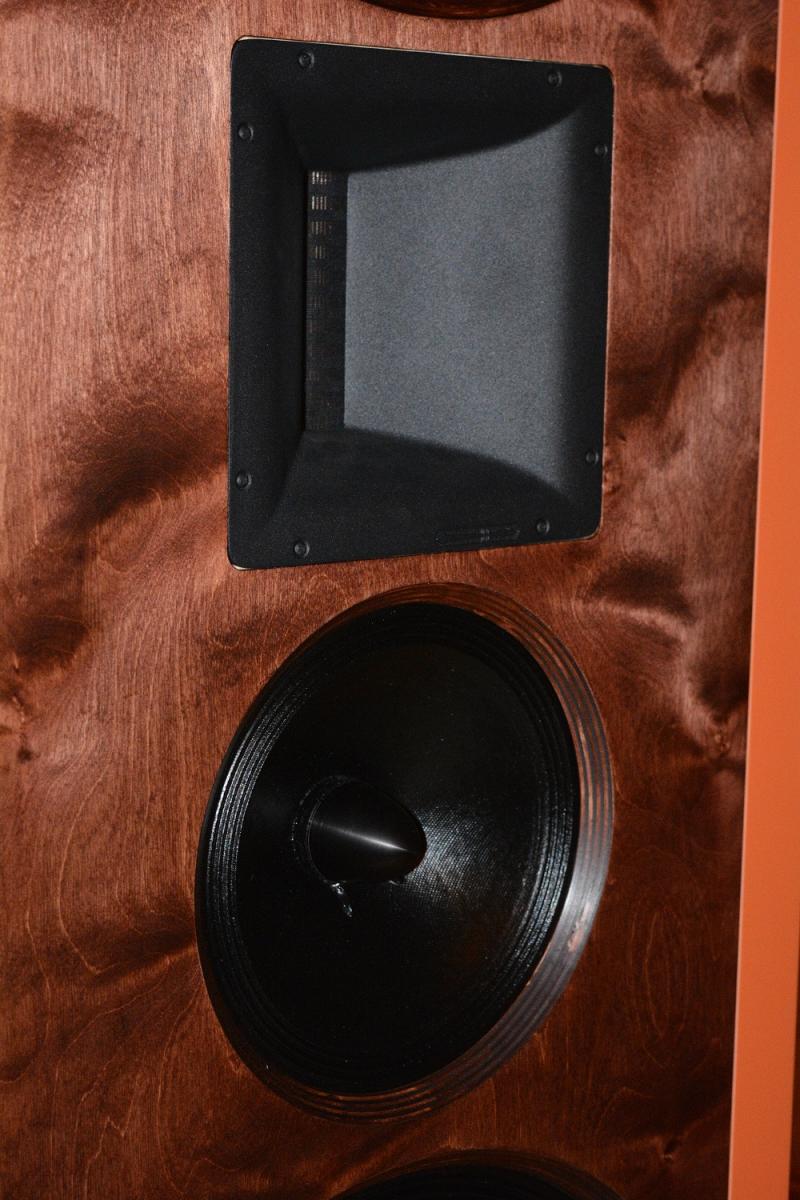

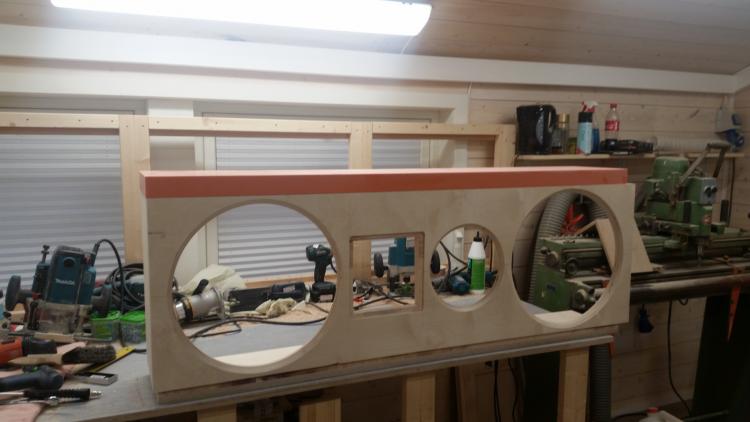

    Bassere og mellomtone festes bakfra, mens Amt (Beyma tpl 200h ) felles nedi foran.
    Må jo også dra med litt Corian her også, denne gangen spm sider. Oransje og spenstig farge, som enkelt lar seg foliere hvis eieren vil det.


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4


    Har hørt ib15ht i OB før , og går denne gangen for ib18ht. . td10m som mid og beyma tpl 200h i topp.. Går for aktiv deling denne gangen .Forrige Mkm-se OB kjørte vi passivt. . Men nå skal de fleste flaskehalsene bort:).


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4
    Vis vedlegget 519096
    Bassere og mellomtone festes bakfra, mens Amt (Beyma tpl 200h ) felles nedi foran.
    Må jo også dra med litt Corian her også, denne gangen spm sider. Oransje og spenstig farge, som enkelt lar seg foliere hvis eieren vil det.
    Hadde likt å sett hele baffelen i Corian,men det hadde blitt svindyrt.
    Nå går det ann å få kjøpt både corian og lim igjennom Fritzøe, men ja... det blir uansett dyrt må nok regne med å bruke 12-15 lapper på råmateriale + en god del egeninnsats..


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4

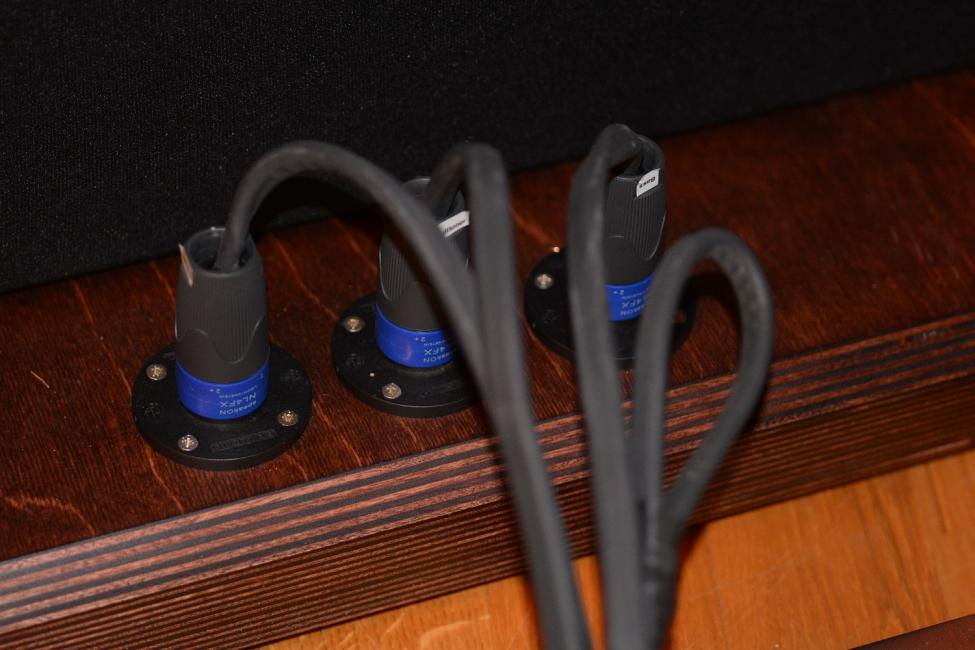

    Har virkelig blitt glad i Neutrik-pluggene.. Bra kontaktflate , solide skruefester til kablene og de tåler at folk sparker borti kablene uten at de blir ødelagte..
    Kjøpte opp ganske så mange på forrige Tysklandstur.- Mener de endte opp på i underkant 3 euro per del..


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4

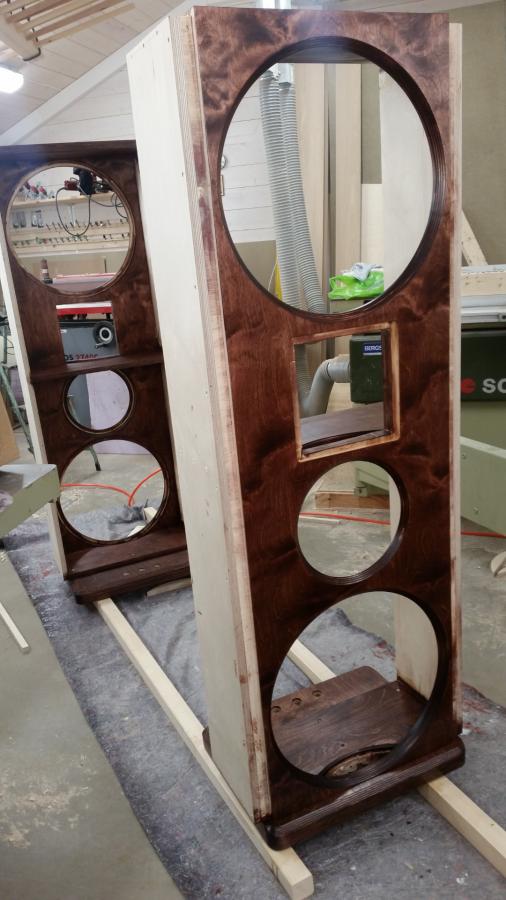

    Baffelen er laget av Bjørk x-finér 36mm (2×18mm som er blitt limt i pressa). Mkm-se var nærmere 70mm, men syntes det ble en smule overkill.
    All synlig bjørk er nå blitt beiset med Georgiansk Mahogney spritbeis fra Liberon. (Byggtorget Lena)..
    Kommer til å olje 3 strøk i første omgang med Osmo silkematt.


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4

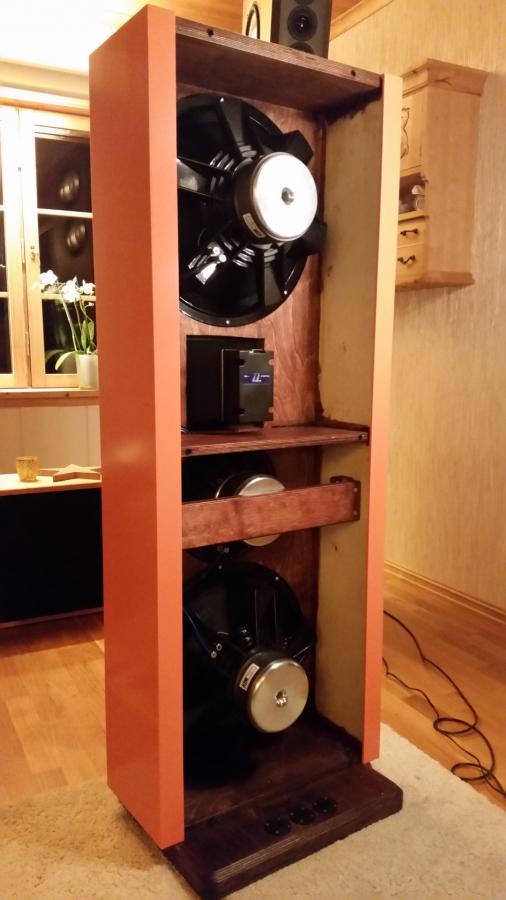

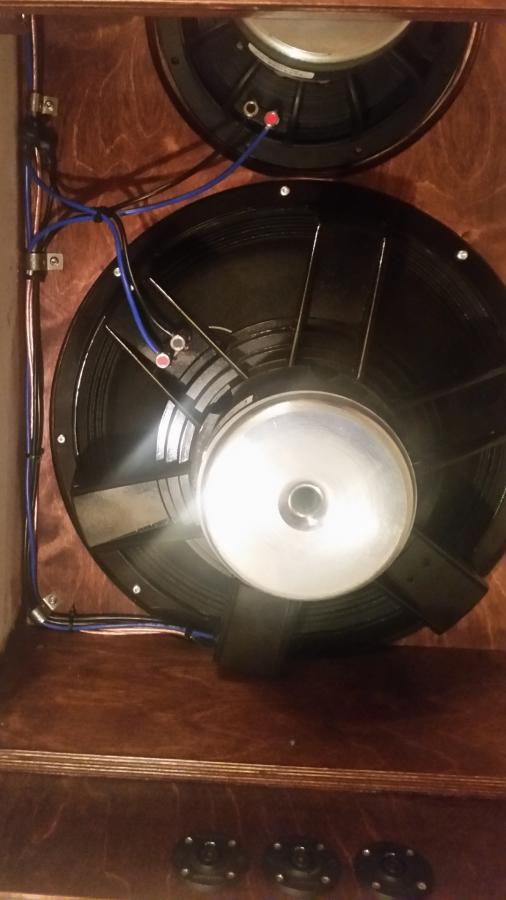

    Ferdig kablet :). Er ryddig og tight blitt festet med rustfrie beslag i det ene hjørnet. 6mm2 til alle AE-elementer og 2.5mm2 til Diskant.

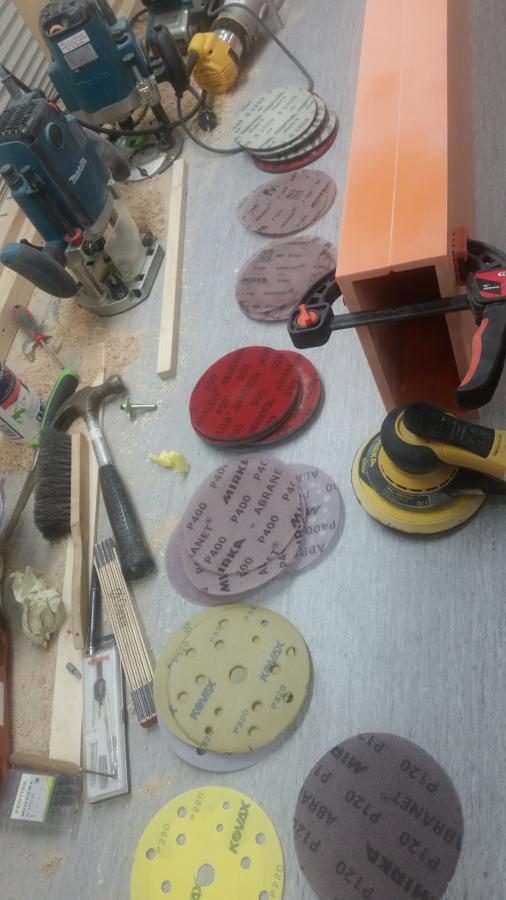

    Skal forsøke å få polert coriansidene ikveld.- Har fått pusset meg opp til 320 korning, så gjenstår enda noen timer før de er på 1200 korning;). Tålmodighet er en dyd, og det er jo det som er så gøy med denne lidenskapelige hobbyen, at veien er ofte selve målet:)..


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4
    Sånne vil jeg også ha. Tar dere imot bestilling??
    Tenker du på CBT-24 eller baflene?

    Begge vil bli til salgs, så det er bare å sende meg en Pm, så kan vi lage den finishen du ønsker deg..


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4

    Det gikk med nesten ei tube tec-7 per side.. Bør sitte da;)
    Teip funker fint som tvinger, og kommer til å la de stå slik til i morgen.

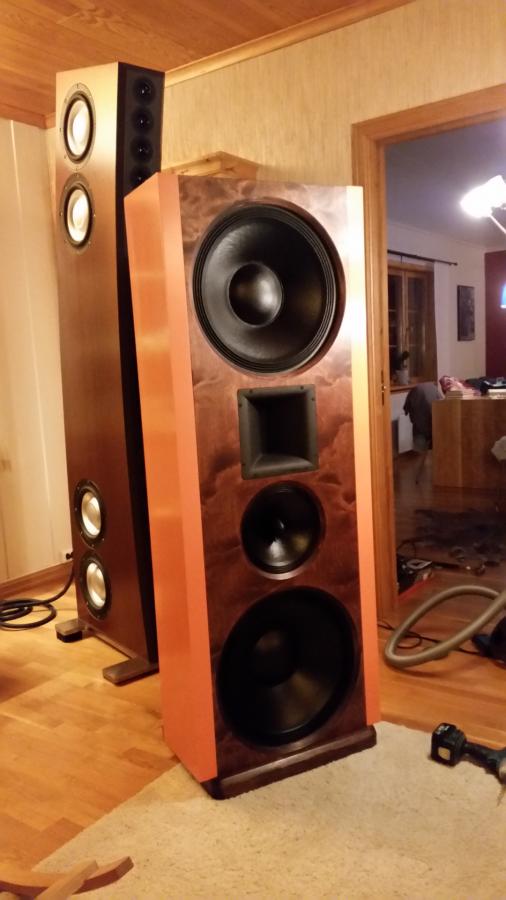

    Dere er jo ikke vant med de beste bildene herifra, men de blir flotte. - Blir mulighet for lyttesession etter jul :)


    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.629
    Antall liker
    1.651
    Sted
    Lena
    Det går slag i slag om dagen. Men over helga kommer jeg innom støvet ditt igjen.
    Samt jeg vil ha ny lytt på de forrige, du hadde jo skrudd litt på kurven

    Håvard


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4
    Det går slag i slag om dagen. Men over helga kommer jeg innom støvet ditt igjen.
    Samt jeg vil ha ny lytt på de forrige, du hadde jo skrudd litt på kurven

    Håvard
    Bendit'sa spiller hver morgen og kveld. Er knallfornøyd med lyden:).
    Bare å komme innom når du har ei gløtte


    inselwind

    Overivrig entusiast
    Ble medlem
    05.05.2012
    Innlegg
    664
    Antall liker
    1.189
    Sted
    Toten
    Torget vurderinger
    4

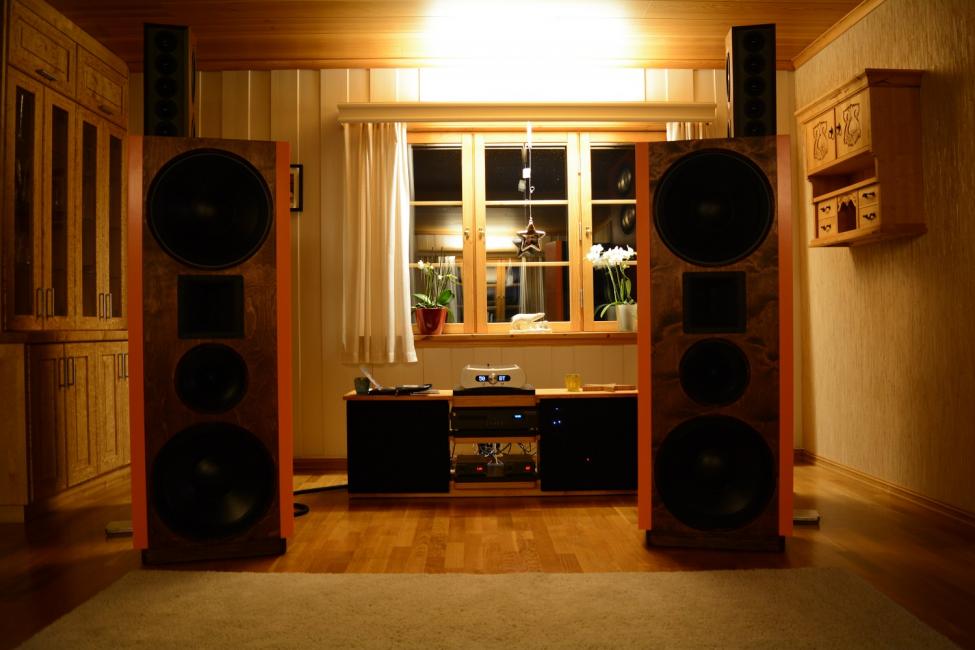

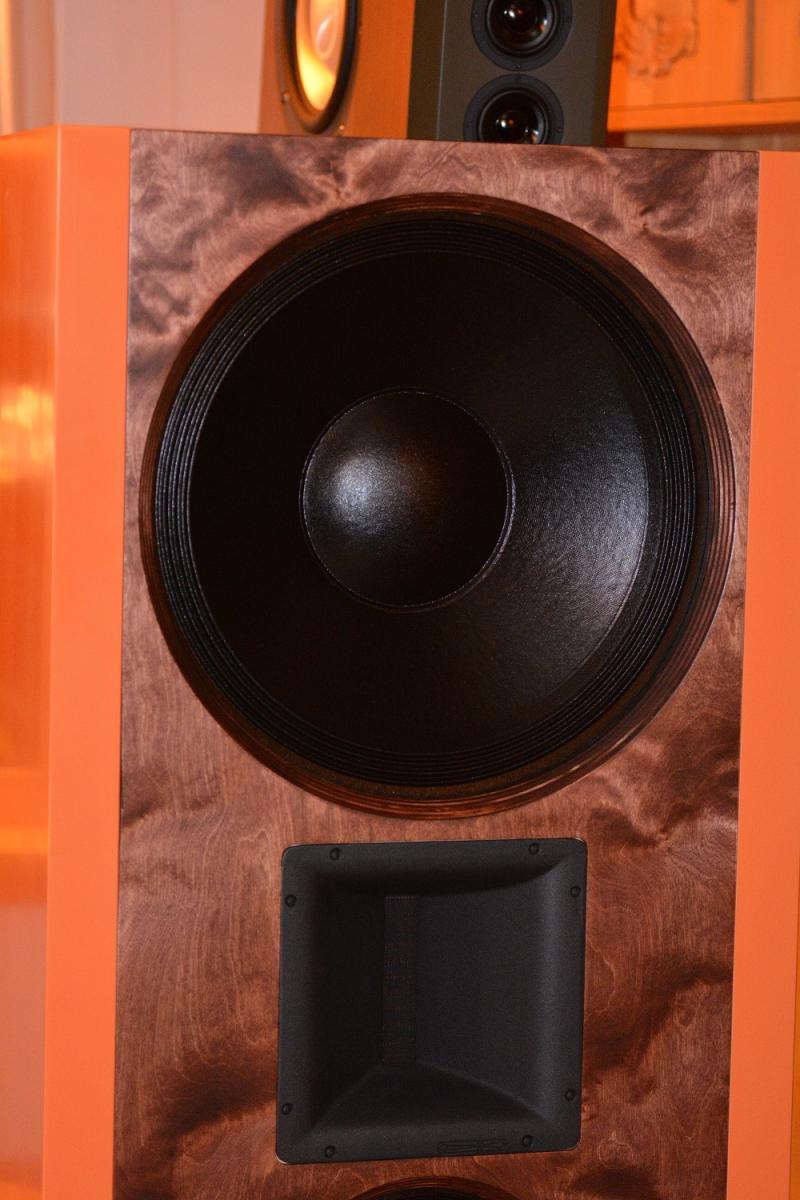

    Syntes de ble kule jeg :).
    Nå er jeg igang med å lage stofframmer i ryggen. - Foran syntes jeg det er pent at elementene syntes
