Bygging av forsterker Kit annbefaling !

[Joey]

...
Nydelig gjort her var ting i water

Det er ikke bare utsida som er i vater:
http://www.hifisentralen.no/forumet...etc/71960-ine-bygger-high-end-amplifiers.html

Det er en av de mest inspirerende trådene her på HFS. Den er proppfull av DIY-drømmer.

mvh
KJ

Liker jeg kommer en dag håper jeg !



[Ine123]

@ J.R Jeg hadde boksen liggende ... dessuten iht prislisten til modushop:

45€ Fresing av mer enn 20 hull
30€ Digitalt trykk
35€ DXF-tegning

Summasummarum 120€ ... vs 60€ fra Schaeffer. Som en kuriositet tok Schaeffer 12€15 for trykking på bakplata mi ...

mvh
KJ

Hei

DXF tegninger trenges ikke. Du kan bruke programmet til Schaeffer. (Gratis program fra Schaeffer), Brukte det selv til denne pre-ampen

Kvaliteten er jevnt over god, men det er merker på sidene av platene etter klammene som holder platene på plass under fresingen. Overflatefinishen på de elokserte platene er matt/halvmatt perlefinish. Platene er eloksert før bearbeiding så det er rå aluminium langs kantene og der det har vært frest.

Ingen merker på sidene av platene etter klammene som holder platene på plass under fresingen fra Modu Rå alu. i hull der det har vært frest/boret.
Alt ender vel dog i hvor mye man er villig til å legge i det.

Mvh.
Johnny



[Joey]

@ J.R Jeg hadde boksen liggende ... dessuten iht prislisten til modushop:

45€ Fresing av mer enn 20 hull
30€ Digitalt trykk
35€ DXF-tegning

Summasummarum 120€ ... vs 60€ fra Schaeffer. Som en kuriositet tok Schaeffer 12€15 for trykking på bakplata mi ...

mvh
KJ

Hei

DXF tegninger trenges ikke. Du kan bruke programmet til Schaeffer. (Gratis program fra Schaeffer), Brukte det selv til denne pre-ampen

Kvaliteten er jevnt over god, men det er merker på sidene av platene etter klammene som holder platene på plass under fresingen. Overflatefinishen på de elokserte platene er matt/halvmatt perlefinish. Platene er eloksert før bearbeiding så det er rå aluminium langs kantene og der det har vært frest.

Ingen merker på sidene av platene etter klammene som holder platene på plass under fresingen fra Modu Rå alu. i hull der det har vært frest/boret.
Alt ender vel dog i hvor mye man er villig til å legge i det.

Mvh.
Johnny

Funker det ikke bare med noe godt undelagt som hånkle under borringa og godt med olje på borret ?



[Ine123]

Hei
"Emne" (i ditt tilfelle alu.): Godt spent fast i en søyle -boremaskin er vel et must ? Ikke noe man gjør på frihånd med en drill IMO
Men, det er nå meg Olje, tja..... ville nok heller brukt rødsprit e.lign. når det gjelder alu.
Mvh.
Johnny



[E.H.]

Dekk hele platen med tape på begge sider før merking.
Underlaget må være flatt og hardt, børst bort spon ofte, helst mellom hvert hull, søyleboremaskin med skikkelig bord er å foretrekke, selv bruker jeg batteridrill.
Bruk hullsag/trinnbor til større hull, over 10mm. eller noe slikt.
Planlegg nøye, mål og merk nøye, gå så over et par ganger til før du borer.
Til boring i aluminium brukes vanligvis rødsprit istedenfor olje, men det går uten også, jeg liker ikke griset og borer tørt, ikke gjør det hvis du skal gjenge.



[Joey]

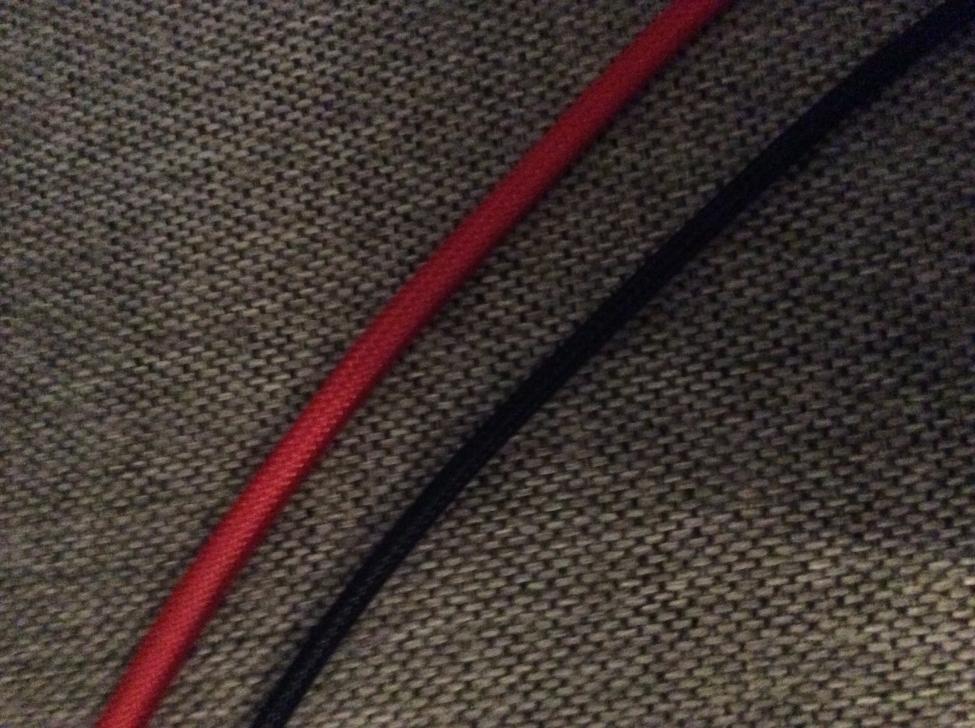

Ser denne strømpen bra ut ? Tenkte ha alle kablene i forsterkeren i disse fargen men ikke de som er ferdig laget de beholder jeg som de er . Må bare høre hva dere synes



[Ine123]

Hei
Ikke så nøye Joey, men en krympestrømpe i hver ende "gjør seg"

Mvh.
Johnny



[Joey]

ja jeg tenkte det kunne bli fint jeg vil prøve og gjøre dette så pent som mulig



[Ine123]

Hey Joey
Lykke til med prosjektet ditt
Tar en ukes ferie nå, så jeg kommer nok ikke med noen flere svar på en liten stund
Mvh.
Johnny



[Joey]

Hey Joey
Lykke til med prosjektet ditt
Tar en ukes ferie nå, så jeg kommer nok ikke med noen flere svar på en liten stund
Mvh.
Johnny

Da må du kose deg masse med ferie !!!
Mens andre lærer seg førstegangs bygg hehe



[Joey]

Er dette apsolutt alt jeg trenger for at disse skal bli komplette?`


Komplett monoblokk


https://www.hypexshop.com/DetailServlet?detailID=2589 2stk Forsterker delen

https://www.hypexshop.com/DetailServlet?detailID=3372 2stk Strømforsyning

https://www.hypexshop.com/DetailServlet?detailID=3900 2stk Kabelsett

https://www.hypexshop.com/DetailServlet?detailID=5217 2stk Balansert signalkabel

https://www.hypexshop.com/DetailServlet?detailID=1474 2stk Softstart modulen


Karbinett kabler skrur etc


https://www.modushop.biz/site/index.php?route=product/product&path=67_195_200&product_id=624 2stk Karbinett

https://www.hypexshop.com/DetailServlet?detailID=3478 2stk Høytaler Terminale

https://www.elfadistrelec.no/no/skiv...=50&simi=93.61 1stk Skiver

https://www.elfadistrelec.no/no/skiv...=50&simi=93.61 1stk Skiver

https://www.elfadistrelec.no/no/firkantede-gummifotter-svart-3m-sj-5023-black/p/14886594?q=*&filter_productFamilyCode=cat-166936&filter_Buyable=1&filter_Category3=Diverse+tilbeh%26oslash%3Br&page=1&origPos=1&origPageSize=50&simi=96.0 1stk Føtter

https://www.elfadistrelec.no/no/avst...-10/p/14843050 16stk Avstandsbolt 6 mm 10 mm

https://www.elfadistrelec.no/no/avst...x10/p/14801832 16stk Avstandsbolt 10 mm 5 mm

https://www.elfadistrelec.no/no/syli...=50&simi=83.03 20Stk Sylinderskruer, Torx 8.8 M4 16 mm

https://www.elfadistrelec.no/no/syli...=50&simi=86.81 1stk Sylinderskruer, rustfrie A2 M3 6 mm

https://www.hypexshop.com/DetailServlet?detailID=1586 1stk Kabel sko blp

https://www.hypexshop.com/DetailServlet?detailID=2113 1stk Tang til kabelsko

https://www.hypexshop.com/DetailServlet?detailID=3015 1stk Kabel sko rød

https://www.hypexshop.com/DetailServlet?detailID=3487 2stk Strømkabel

https://www.hypexshop.com/DetailServlet?detailID=3483 2stk Xlr plugg for monterin i forsterker

https://www.hypexshop.com/DetailServlet?detailID=3481 2stk Strømkontakt for monter i forsterken med sikringholder

https://www.hypexshop.com/DetailServlet?detailID=1908 2stk Av og på bryter standby

https://www.hypexshop.com/DetailServlet?detailID=3557 2stk Hovedstrøm bryter

https://www.modushop.biz/site/index.php?route=product/product&path=71_133_175&product_id=408 2stk Skruer for montering av chassi



Så tenkte jeg noen føtter av et slag





Tingen jeg har er og er bestilt

Høytaler kabler supra 2,5mm2
Sikring 5x20 63amp
Strøkabel 1,5mm2 oh 2,5mm2 til intern strøm
Vinklet flatstifthylse disse jeg bestilt 20stk av



[roadrune]

Skriv under hver link hva det er så er det enklere å hjelpe deg. Jeg gidder iallefall ikke å klikke inn på alle



[Joey]

Åå det kan e selvsagt gjøre igjenom tenkt av meg liksom hehe
Menn venter til jeg sitter på pcen igjen



[Aurora]

Jeg har kikket litt i de trådene du har startet og andre hvor du har kommentert. Det er absolutt helt OK å ha lyst til å bygge selv, men etter som jeg skjønner har du ingen fagbakgrunn i hverken elektro eller elektronikk. Da er det lurt å ile langsomt, som det heter.... hvis røyken først slipper ut, nytter det ikke å få den inn igjen..
Aller helst skulle du lest deg litt opp på grunnleggende elektronikk, men nettet er fullt av DIY oppskrifter, uten at jeg fant noen som så OK ut. Lag noen konvensjoner oppi dette med kabelføring, og vær konsekvent, om mulig. Feks rød- blå-svart ledning til forsyningspenninger. pluss-minus-jord. Bruk alltid svart som jord, hvis det ikke er flere og separate jordnett. Velg andre farger til signalføring, og hold deg til fargene. Det gjør det lettere og holde orden og unngå feilkoblinger - og sist men ikke minst - Ikke ha det for travelt! Det er gjerne da man begår feil, - og slike feil gir oftest ikke bare litt røyk - de koster også gjerne kroner....... noen ganger farlig mange kroner....



[Joey]

Jeg har kikket litt i de trådene du har startet og andre hvor du har kommentert. Det er absolutt helt OK å ha lyst til å bygge selv, men etter som jeg skjønner har du ingen fagbakgrunn i hverken elektro eller elektronikk. Da er det lurt å ile langsomt, som det heter.... hvis røyken først slipper ut, nytter det ikke å få den inn igjen..
Aller helst skulle du lest deg litt opp på grunnleggende elektronikk, men nettet er fullt av DIY oppskrifter, uten at jeg fant noen som så OK ut. Lag noen konvensjoner oppi dette med kabelføring, og vær konsekvent, om mulig. Feks rød- blå-svart ledning til forsyningspenninger. pluss-minus-jord. Bruk alltid svart som jord, hvis det ikke er flere og separate jordnett. Velg andre farger til signalføring, og hold deg til fargene. Det gjør det lettere og holde orden og unngå feilkoblinger - og sist men ikke minst - Ikke ha det for travelt! Det er gjerne da man begår feil, - og slike feil gir oftest ikke bare litt røyk - de koster også gjerne kroner....... noen ganger farlig mange kroner....

Mange takk grunnen til jeg gjør det er for og lære og sett meg inn i ting jeg er veldig intresert i dette . Jeg pleier og få ting til jeg skal bruke god tid på og sette det sammen ,skal for morro ta bilder og min fremgangs måte så en ser hva en holder på med ,men jeg føler jeg skal klarer dette temmelig greit jeg håper det eller så har jeg en onkel som er temmelig rå på electronikk ,men vil jo selv klare dette!

jeg har fått god hjelp her på forumet av personen som er virkelig greie mot meg setter jeg pris på



[E.H.]

Tror du har det meste der Joey, det pleier alltid dukke opp noe en mangler etter hvert uansett.
Nå bør du regne sammen hvor mye alt koster inkludert frakt og moms med momsgebyr og se hva du får av ferdige saker til samme pris.
Det kan være en fordel å ta en liten tenkepause før du trykker på kjøpeknappen,
Det er moro å bygge selv men det er ikke nødvendigvis det mest fornuftige, selv om Hypex er temmelig safe.

Når det gjelder føtter, så har jeg brukt disse i det siste

https://www.elfadistrelec.no/no/fir...;r&page=1&origPos=1&origPageSize=50&simi=96.0

De koster nesten ingenting, er enkle å montere og funker bra, stjeler ikke masse høyde heller.



[Joey]

Tror du har det meste der Joey, det pleier alltid dukke opp noe en mangler etter hvert uansett.
Nå bør du regne sammen hvor mye alt koster inkludert frakt og moms med momsgebyr og se hva du får av ferdige saker til samme pris.
Det kan være en fordel å ta en liten tenkepause før du trykker på kjøpeknappen,
Det er moro å bygge selv men det er ikke nødvendigvis det mest fornuftige, selv om Hypex er temmelig safe.

Når det gjelder føtter, så har jeg brukt disse i det siste

https://www.elfadistrelec.no/no/fir...;r&page=1&origPos=1&origPageSize=50&simi=96.0

De koster nesten ingenting, er enkle å montere og funker bra, stjeler ikke masse høyde heller.

Mange takk Sjekka nå den kommer nok på ca 15lapper ferdig med alt. så det ble jo kostbart ,men hva får jeg liksom den skal jo være en rå sak da , eller går jeg i fella?



[roadrune]

To Anaview Ams1000 brokoblede burde bli billigere og gi mer effekt med tilsvarende lydkvalitet. De har innebygget strømforsyning så de er enklere å bygge.

Samme som står i Marten sine monoblokker til 400.000,-, riktignok med en annen strømforsyning da.



[Joey]

To Anaview Ams1000 brokoblede burde bli billigere og gi mer effekt med tilsvarende lydkvalitet. De har innebygget strømforsyning så de er enklere å bygge.

Samme som står i Marten sine monoblokker til 400.000,-, riktignok med en annen strømforsyning da.

Brokoble ja.Nå ble jeg litt usikker trodde seriøst jeg skulle havne under 10 haha

900watt i 4ohm med 1%vreng



[roadrune]

Jeg fikk to sånne moduler for 7200,- pluss frakt helt nye, kjøpt av en her på forumet, så du bør ikke komme langt over 10k.

Mye av småtingene får du veldig billig på ebay hvis du har tid til å vente.

Kabelsko og kabelskotang klarer du deg uten hvis du har en loddebolt og kan bruke den.



[Joey]

Jeg fikk to sånne moduler for 7200,- pluss frakt helt nye, kjøpt av en her på forumet, så du bør ikke komme langt over 10k.

Mye av småtingene får du veldig billig på ebay hvis du har tid til å vente.

Kabelsko og kabelskotang klarer du deg uten hvis du har en loddebolt og kan bruke den.

Ja jeg kan jo sjekke litt sånn sett . ja har lodde bolt kan selvsagt droppe softstart moduel og knappen i front og sånne ting tenker jeg kansje kan spare in til minimim 12 lapper alt inkluder da

Jeg må holde øynen oppe på bruken etter disse kansje også mye og spare på det ja



[Fenalaar]

Jeg vet ikke helt om jeg vil anbefalt å lodde høyttalertilkoblingene inn på spadestikkene på akkurat disse forsterkermodulene - det skal mye varme til for å få ei god lodding på en 2,5mm2 stump høyttalerkabel,og i tillegg ønsker man gjerne at den er kortest mulig kabelstrekk. Det er litt for fort gjort at loddingen på spaden nede på printkortet blir påvirket av all varmen...

De UcD700-modulene bør monteres med "toppen" av modulen mot chassis, så du får kontakt med kjølefinna, og tilkoblingene er på samme siden. Lurest å benytte kabelsko der, IMO.

Johan-Kr



[Joey]

Jeg vet ikke helt om jeg vil anbefalt å lodde høyttalertilkoblingene inn på spadestikkene på akkurat disse forsterkermodulene - det skal mye varme til for å få ei god lodding på en 2,5mm2 stump høyttalerkabel,og i tillegg ønsker man gjerne at den er kortest mulig kabelstrekk. Det er litt for fort gjort at loddingen på spaden nede på printkortet blir påvirket av all varmen...

De UcD700-modulene bør monteres med "toppen" av modulen mot chassis, så du får kontakt med kjølefinna, og tilkoblingene er på samme siden. Lurest å benytte kabelsko der, IMO.

Johan-Kr

Høres veldig saft ut og koster heller ikke mye for akuratt de tingen ,tenker jeg lar være front bryter og softstar moduelen . Har jeg egentlig bruk for det de står jo på døgnet rundt uansett og så får en flst front vil se feet ut det å .



[Fenalaar]

Jeg bruker ikke hverken softstart eller ekstra bryter på mine UcD-moduler. Kun hovedstrømbryter.

Johan-Kr



[Joey]

Jeg bruker ikke hverken softstart eller ekstra bryter på mine UcD-moduler. Kun hovedstrømbryter.

Johan-Kr

Tenker jeg gjør det samme



[E.H.]

Bryterne trenger ikke koste så mye da, finner mye på ebay til greie priser.

Panel Mount AC 250V 2A Flat Head Blue Pilot Lamp SPST Push Button Switch | eBay



[whistler]

Bryterne trenger ikke koste så mye da, finner mye på ebay til greie priser.

Panel Mount AC 250V 2A Flat Head Blue Pilot Lamp SPST Push Button Switch | eBay

Den bryteren det linkes til, kan vel ikke brukes som hovedstrømbryter for 230V?
Den er vel en-polig og i tillegg blir den ikke stående "inne" når man trykker på den?



[Joey]

Jeg veldig uten softmoduel og bryter faktisk. de kommer til stå on hele tia de bruker jo ikke strøm nesten å og ikke spille og de har e hørt ikke skader og stå på heller



[E.H.]

Bryterne trenger ikke koste så mye da, finner mye på ebay til greie priser.

Panel Mount AC 250V 2A Flat Head Blue Pilot Lamp SPST Push Button Switch | eBay

Den bryteren det linkes til, kan vel ikke brukes som hovedstrømbryter for 230V?
Den er vel en-polig og i tillegg blir den ikke stående "inne" når man trykker på den?

Den skal brukes som standby bryter og skal bare legge 15Volt til jord, hvis jeg ikke tar helt feil, at den ikke holder inne er et problem såklart
Uansett var det bare ment som et eksempel på hva som er tilgjengelig for en billig penge på ebay og andre steder.
Jeg ville i alle fall ikke kjøpt en sånn 500 kroners bryter som det ble linket til tidligere, bruker selv enkel vippebryter på fremsiden som hovedbryter.



[Joey]

Jeg går for hypex sin ferdig satt sammen pakke med 2*400 watt forsterker til 650euro da jeg tror denne vil spille vestenelig pener da forsterkeren delen selv koster 300euro?



[Joey]

jeg feiger ikke ut ,men det blir så sykt kostbart kontra og bare kjøpe en emotiva xpa 2 gen 3 så jeg gjør heller det der får man sikkelig power 550watt høy damping factor og et bra merke til 999dollar pluss moms og frakt toll. kan ikke se jeg har noe valg her egentlig får godt igjen for den med vidre salg. men kjedelig jeg ikke får bygge noe gøy da ,men emotiva dali ja jeg tror det blir bedre!



[Joey]

woop :=) Emotiva xpa 3 bestilt kommer til uka den får duge så får e høre emotiva på dali tror det kan bli veldig bra!



[roadrune]

Du får be de om å sende den i deler da, så blir det kit også



[Joey]

hehe ja ,men jeg synes det ble lagt over pris og hva med xpa 3 til bak og senter med tia og 2 emotiva xpa 1 monoblokker til front . Det er det jeg tenker og en yamha prossord da begynner ting og bli bra tenker jeg! pluss at jeg har noe som har en verdi vanskelig og selge igjen noe home made greie også!
men jeg var virkelig gira og hadde sikkelig lyst til og gjøre det ,men per nå synes jeg det er for galt



[MarkusH]

hehe ja ,men jeg synes det ble lagt over pris og hva med xpa 3 til bak og senter med tia og 2 emotiva xpa 1 monoblokker til front . Det er det jeg tenker og en yamha prossord da begynner ting og bli bra tenker jeg! pluss at jeg har noe som har en verdi vanskelig og selge igjen noe home made greie også!
men jeg var virkelig gira og hadde sikkelig lyst til og gjøre det ,men per nå synes jeg det er for galt

Hvis du bor i leilighet trenger du ikke mer enn det XPA 3 klarer å levere av strøm, jeg har brukt NAD S200 sammen med Helicon 400 MK1 og de hadde mer enn nok power for å si det slik. Var aldri over 40% på forsterkeren så lenge jeg hadde Helicon 400, tviler på at disse tåler så mye mer enn det Helicon 400 gjør, mulig du får mer trykk med mer krefter, men slik som NAD S200 gir vel i teorien rundt 400 watt pr. kanal i 4 ohm. Merker stor forskjell på f.eks en receiver og den pluggen altså, tror XPA 3 vil fungere bra.



[Joey]

hehe ja ,men jeg synes det ble lagt over pris og hva med xpa 3 til bak og senter med tia og 2 emotiva xpa 1 monoblokker til front . Det er det jeg tenker og en yamha prossord da begynner ting og bli bra tenker jeg! pluss at jeg har noe som har en verdi vanskelig og selge igjen noe home made greie også!
men jeg var virkelig gira og hadde sikkelig lyst til og gjøre det ,men per nå synes jeg det er for galt

Hvis du bor i leilighet trenger du ikke mer enn det XPA 3 klarer å levere av strøm, jeg har brukt NAD S200 sammen med Helicon 400 MK1 og de hadde mer enn nok power for å si det slik. Var aldri over 40% på forsterkeren så lenge jeg hadde Helicon 400, tviler på at disse tåler så mye mer enn det Helicon 400 gjør, mulig du får mer trykk med mer krefter, men slik som NAD S200 gir vel i teorien rundt 400 watt pr. kanal i 4 ohm. Merker stor forskjell på f.eks en receiver og den pluggen altså, tror XPA 3 vil fungere bra.

Jeg må nok ha mini en xpa 2 gen 3 på 550 watt. eller mono blokker xpa 1 gen 2 med klasse a . jeg liker at jeg har mye effekt spiller ikke så høyt men lydbilde blir bedre på alle nivåer da min mening
