Bygging av forsterker Kit annbefaling !

Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Hei jeg ønsker faktisk i sette meg litt inn i bygging av forsterker .
Tenkte i første omgang og bygge en ut av forsterker kit med chassie tegning alt som e trenger for og byggge den følge med.
Jeg tenker en klasse D forsterker sånn sett er det noen kt som er og annbefale ?
Skal brukes på min opticon så tenker 2stk monoblokker av en type den må kunne levere godt med strøm og selvsagt vifte fri.
jeg har aldrig gjort noe lignen før ,men jeg pleier som regel få ting til. så hiver meg på et kit vilket er og annbefal?


E.H.

Overivrig entusiast
Ble medlem
04.07.2013
Innlegg
671
Antall liker
311
Denne er bankers, men det finnes mye å få kjøpt der ute, men disse monoblokkene passer veldig godt til en uten erfaring.

https://www.hypexshop.com/


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle

el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.605
Antall liker
368
Eneste komplette kit jeg kan komme på er Amp camp amp, en liten klasse A sak.
https://diyaudiostore.com/collections/frontpage/products/amp-camp-amp-kit?variant=21206375620

Når det gjelder klasse D, kommer disse stort sett som ferdige moduler som må kobles sammen med en SMPS (strømforsyning) og puttes i ett kabinett.
Så feet ut den klasse det kite ,men trenger en god del mer power en den kan gi..
Du kan jo lese denne tråden: Amp Camp Amp #1 - diyAudio

Watt er ikke bestandig watt.


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Eneste komplette kit jeg kan komme på er Amp camp amp, en liten klasse A sak.
https://diyaudiostore.com/collections/frontpage/products/amp-camp-amp-kit?variant=21206375620

Når det gjelder klasse D, kommer disse stort sett som ferdige moduler som må kobles sammen med en SMPS (strømforsyning) og puttes i ett kabinett.
Så feet ut den klasse det kite ,men trenger en god del mer power en den kan gi..
Du kan jo lese denne tråden: Amp Camp Amp #1 - diyAudio

Watt er ikke bestandig watt.


Takk får lese litt . Vet det har ikke det ,men gir jo en peilepinne på hvor mye effekt den kan levere så litt viktig


Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.538
Antall liker
2.749
Sted
Narvik
Torget vurderinger
3
Hypex er krute godt.

Hypex sitt mono Ncore-kit har alt du trenger for å få en virkelig bra effektforsterker.

Om Ncore blir litt i dyreste laget - For å begynne rimelig og få mye bang for the buck: To stykk UcD400HG med HxR og en SMPS400A400 kommer seg på €350 tilsammen pluss frakt
Du trenger i tillegg to UcD signalkabler a €7,50. To par høyttalerterminaler a €12,50 og to RCA-terminaler a €4. Bestill deg og et sett med 10 røde og et sett med 10 blå faston-tilkoblinger a €2.50.

Så bestiller du et 2U kabinett fra Modushop til €40,5 (Husk å bestille ferdig hull til IEC-kontakt) - https://www.modushop.biz/site/index.php?route=product/product&path=65_82_86&product_id=155

IEC strømkontakt til kabinettet kjøper du på Clasern. Den de selger på Hypex passer ikke til Modushop-kabinettet.


Dette spiller utrolig bra for pengene. Jeg laget meg et kit med 2xUcD180 i et gammelt hardiskkabinett - spiller som fy!

Total kostnad €450 pluss frakt, moms og momsbehandling.

Johan-Kr


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle

Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.538
Antall liker
2.749
Sted
Narvik
Torget vurderinger
3
Nå er det ikke oppgitt max effekt på Opticon 8, men 400W er antakelig nok til å etterlate to rykende krater der 8" bassene har vært...

Johan-Kr


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.371
Antall liker
2.417
Sted
Kongsberg
Torget vurderinger
18
En plasserer seg med ryggen mot veggen når en er nybegynner (?) og vil bygge forsterker helt fra bunnen og den skal drive "monster høyttalere".
Det kan bli veldig bra med små og enkle rørforsterkere.
Det vil kreve rørvennlige høyttalere. Som det finnes flere av til ganske rimelig pris.
Tenk litt utenfor boksen:)

Sist redigert:

Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Jeg er dali fan altid kommer e til og være det jeg elsker lyden. ja jeg vil teste med masse power for og se åssen de reagere jeg kunne på opticon 1 spile med en nad og gnu rundt hadde ikke problemer sånn sett :) De åpner bare mer og mer både på lavt volum og høyt når du får strøm


coolio

Hi-Fi freak
Ble medlem
19.09.2015
Innlegg
3.147
Antall liker
2.525
Sted
Bergen
Torget vurderinger
2
Mye watt er selvsagt positivt dersom det andre står i stil. Men først og fremst vil jeg slå et slag for hørselen din. Det er fort gjort å angre resten av livet på at man absolutt skal holde konsert for nabolaget hjemme i stuen.

Liker du trøkk og punch kan det være en idé å se i retning av basshorn, eksempelvis er hfs sin egen Kvålsvoll straks klar med kompakte subhorn som vil gi deg brystpunch uten å måtte blåse på med 120db eller 3000 watt.

Utifra hva du skriver om musikk, volum, trykk og øreknulling vil jeg tippe at du er en av de som kun kommer helt i mål med friske hornsaker. Da får du en vesentlig mer taktil opplevelse på mer ørevennlige volum, noe jeg tror kanskje du seriøst bør se litt på.


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Mye watt er selvsagt positivt dersom det andre står i stil. Men først og fremst vil jeg slå et slag for hørselen din. Det er fort gjort å angre resten av livet på at man absolutt skal holde konsert for nabolaget hjemme i stuen.

Liker du trøkk og punch kan det være en idé å se i retning av basshorn, eksempelvis er hfs sin egen Kvålsvoll straks klar med kompakte subhorn som vil gi deg brystpunch uten å måtte blåse på med 120db eller 3000 watt.

Utifra hva du skriver om musikk, volum, trykk og øreknulling vil jeg tippe at du er en av de som kun kommer helt i mål med friske hornsaker. Da får du en vesentlig mer taktil opplevelse på mer ørevennlige volum, noe jeg tror kanskje du seriøst bør se litt på.
jeg synes lyden blir bedre på lave volumet også med kraftig forsterker det blir liksom så mye retter du skjønner


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Nå er det bestem og fenalaar mange tusen takk for hjelpen med valg av komponenter
Det jeg ser for meg nå er at det blir og bygge Hypex sin UcD700 med det som hører med for og få den til og funke optimalt! Dette gleder jeg meg til det blir masse effekt en overkommelig pris ja jeg har troa på dette .og så må e bare bytte ut denon ettervert med noe varm rør eller noe sånn på sikt.

Sier bare tusen takk for råden jeg fikk !!! :) Dette blir kanon :)


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Dette er ikke min oppskrift all takket være fenalaar jeg bare delere dette :)



Komplett monoblokk

https://www.hypexshop.com/DetailServlet?detailID=2589 2stk

https://www.hypexshop.com/DetailServlet?detailID=3372 2stk

https://www.hypexshop.com/DetailServlet?detailID=3900 2stk

https://www.hypexshop.com/DetailServlet?detailID=5217 2stk

https://www.hypexshop.com/DetailServlet?detailID=1474 2stk


Karbinett kabler skrur etc


https://www.modushop.biz/site/index.php?route=product/product&product_id=667&search=Galaxy+Maggiorato+3U+GX288+230+x+280 2stk


https://www.hypexshop.com/DetailServlet?detailID=3478 2stk


https://www.elfadistrelec.no/no/skiver-rustfrie-a2-m3-bossard-bn-670-m3/p/30072009?q=m3+skive&page=1&origPos=1&origPageSize=50&simi=93.61 1stk

https://www.elfadistrelec.no/no/skiver-rustfrie-a2-m4-bossard-bn-670-m4/p/30072010?q=m4+skive&page=2&origPos=2&origPageSize=50&simi=93.61 1stk

https://www.elfadistrelec.no/no/avstandsbolt-mm-10-mm-no-brand-distin3060pa-10/p/14843050 16stk

https://www.elfadistrelec.no/no/avstandsbolt-10-mm-mm-bourqui-jean-99077-50100-dhm-3050x10/p/14801832 16stk

https://www.elfadistrelec.no/no/sylinderskruer-torx-m4-16-mm-bossard-bn-4850-m4x16mm/p/14886969?q=16mm+M4-skruer&page=3&origPos=3&origPageSize=50&simi=83.03 20

https://www.elfadistrelec.no/no/sylinderskruer-rustfrie-a2-m3-mm-bossard-bn-610-m3x6mm/p/30071968?q=6mm+M3&page=3&origPos=3&origPageSize=50&simi=86.81 1stk

https://www.hypexshop.com/DetailServlet?detailID=1586 1stk

https://www.hypexshop.com/DetailServlet?detailID=2113 1stk

https://www.hypexshop.com/DetailServlet?detailID=3015 1stk

https://www.hypexshop.com/DetailServlet?detailID=3487 2stk

https://www.hypexshop.com/DetailServlet?detailID=3483 2stk

https://www.hypexshop.com/DetailServlet?detailID=3481 2stk

https://www.hypexshop.com/DetailServlet?detailID=1908 2stk

https://www.hypexshop.com/DetailServlet?detailID=3557 2stk

Høyttalerkabel RKUB 2x2,5 mm² - CLAS OHLSON | Clas Ohlson

https://www.modushop.biz/site/index.php?route=product/product&path=71_133_175&product_id=408 2stk

https://www.modushop.biz/site/index.php?route=product/product&path=71_153&product_id=297 8stk

Vinklet flatstifthylse - CLAS OHLSON | Clas Ohlson 2stk

Kabel FQ 1,5 mm², blå - CLAS OHLSON | Clas Ohlson

Kabel FQ 1,5 mm², orange - CLAS OHLSON | Clas Ohlson

Glassrørsikring 5x20, kvikk - CLAS OHLSON | Clas Ohlson 6.3 amp 1stk


Dill Klistermerker må vel til:)

https://www.hypexshop.com/DetailServlet?detailID=3488 2 av disse

Innspill er jo selvsagt mulig :) Kommer nok litt mer info her nå jeg skal til og mekke dette sammen tenker jeg !

Sist redigert:

E.H.

Overivrig entusiast
Ble medlem
04.07.2013
Innlegg
671
Antall liker
311
Skulle nesten tro du hadde ADHD Joey :)
Det ser ut som du har sittet med nesa godt plantet ned i laptopen og satt deg inn i dette, godt jobba.
Et par innspill har jeg likevel, Hypex forsterkermodulene er laget for såkalt balansert tilkobling,Da trenger du XLR kontakter istedenfor RCA.
Selv om du skal bruke RCA fra recieveren nå så synes jeg du skal bygge med XLR kontakter så kan du bruke RCA-XLR kabler foreløpig
Nettbrønnen du har valgt er en utradisjonell design,denne passer i IEC hull.

https://www.elfadistrelec.no/no/plu...ak&page=8&origPos=8&origPageSize=50&simi=96.0


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Skulle nesten tro du hadde ADHD Joey :)
Det ser ut som du har sittet med nesa godt plantet ned i laptopen og satt deg inn i dette, godt jobba.
Et par innspill har jeg likevel, Hypex forsterkermodulene er laget for såkalt balansert tilkobling,Da trenger du XLR kontakter istedenfor RCA.
Selv om du skal bruke RCA fra recieveren nå så synes jeg du skal bygge med XLR kontakter så kan du bruke RCA-XLR kabler foreløpig
Nettbrønnen du har valgt er en utradisjonell design,denne passer i IEC hull.

https://www.elfadistrelec.no/no/plu...ak&page=8&origPos=8&origPageSize=50&simi=96.0
Jeg har det også hehe :)

Men det er fenalaar som skal ha det for det er han som har hjulpet eller gjort alt her!

Det har jeg faktisk tenkt på skal e være erlig ikke det at jeg viste det hadde noe serlig for seg annet en støy ,men mulig jeg bytter til neutrik xlr da

Sist redigert:

Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Fant pine med Supra classic 2*2,5 når e leta her de er tinna er dette bra og ha forsterkeren ?

Og noen ground zero 4.0 mm2


E.H.

Overivrig entusiast
Ble medlem
04.07.2013
Innlegg
671
Antall liker
311
Jeg har tilfeldigvis brukt en del av denne Supra kabelen til intern høyttalerkabel, fordi jeg fikk en rull en gang.
Den er fin å jobbe med, har fornuftig tverrsnitt synes jeg og ser da ikke så verst ut.


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Jeg har tilfeldigvis brukt en del av denne Supra kabelen til intern høyttalerkabel, fordi jeg fikk en rull en gang.
Den er fin å jobbe med, har fornuftig tverrsnitt synes jeg og ser da ikke så verst ut.
Skal nok ha kabel strømpe over kablen her snakker vi prosjekt :)
Men åssen ville du ha koble skal ha 4utganger på en blokk altså jeg har biwiring kabler og for at det skal se litt tøft ut har jeg valgt 4 terminaler for at det skal bli best ?

Eller skal jeg kjøpe nye plugger og koble stero altså bruke 2stk nordost 2 og legge dobbelt opp og bytte broene med nordost kabler i høytaleren ?

Sist redigert:

Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.538
Antall liker
2.749
Sted
Narvik
Torget vurderinger
3
Om du bruker en kabel med spader og en med bananer, så kobler du fint to kabler på en terminal. Evnt så lager du en liten kabelstump fra det ene til det andre settet på innsiden.

Mhp IEC-brønn, så er det ikke utfresing til standard iec-brønn i det kabinettet som er valgt. Når en først lager hull selv, kan en like gjerne lage hull til kombinert bryter og nettbrønn.

Johan-Kr


Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Om du bruker en kabel med spader og en med bananer, så kobler du fint to kabler på en terminal. Evnt så lager du en liten kabelstump fra det ene til det andre settet på innsiden.

Mhp IEC-brønn, så er det ikke utfresing til standard iec-brønn i det kabinettet som er valgt. Når en først lager hull selv, kan en like gjerne lage hull til kombinert bryter og nettbrønn.

Johan-Kr
Ja jeg endra til xlr og nye knapper tror det blir stilig altså :) kan du sjekke om e kan bruke den knappen jeg la til jeg tror det men bare for sikkerhet skjyld?

jeg tror jeg dropper og ha 4terminaler ut av monoblokken tar 2 og samkjører kabelen til stereo. nordost er flate så jeg kobler de bare inn under terminalen gpr nok bra det


KJ

Hi-Fi freak
Ble medlem
10.10.2004
Innlegg
9.503
Antall liker
1.092
Dersom du ikke er veldig glad i metallsløyd og/eller har lyst å pimpe kabinettet litt kan du selv designe egne paneler og få dem bestilt online her:

https://www.schaeffer-ag.de/en/downloads/front_panel_designer/?no_cache=1

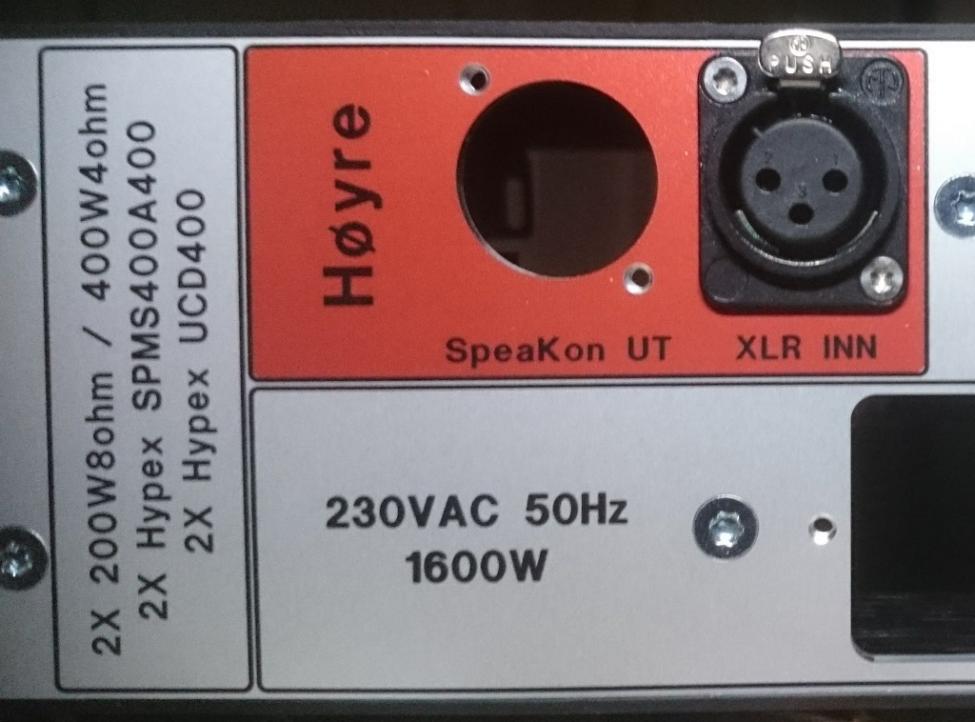

Jeg er i ferd med å skru sammen en dual mono UCD400 i et Mini Dissipante kabinett fra Modushop. Her er en liten sneak peak av bakplata:

2XUCD400 bakplate utsnitt.jpg


Fordelen er at det er pinlig enkelt å få det til å se profft ut. Det koster noen kroner men prisene er ikke ublu mht at det er skreddersøm. Teksten på bilde er krevet ut (dvs ikke gravert med innfill) direkte på aluminiumsplata (noe ala en blekkskriver). Bakplata har også noen forsenkede skruehull til montering kjølefinner, topp og bunnplate samt gjengede skruehull og hull til XLR, Speakon og IEC-kontakt. Alt levert av Schaeffer iht eget design. Bakplata er 292X80x3 mm, har i underkant av 30 freste hull, trykkelemnter i sort, hvitt og fine farger (dvs rødt), veier 163,1 g, og koster 59€58 + transport (ca 20 euro) + mva og fortollingsgebyr.

mvh
KJ

Sist redigert:

Joey

Overivrig entusiast
Ble medlem
14.02.2017
Innlegg
994
Antall liker
156
Sted
Lindesnes Sør landet Perle
Dersom du ikke er veldig glad i metallsløyd og/eller har lyst å pimpe kabinettet litt kan du selv designe egne paneler og få dem bestilt online her:

https://www.schaeffer-ag.de/en/downloads/front_panel_designer/?no_cache=1

Jeg er i ferd med å skru sammen en dual mono UCD400 i et Mini Dissipante kabinett fra Modushop. Her er en liten sneak peak av bakplata:

Vis vedlegget 453039

Fordelen er at det er pinlig enkelt å få det til å se profft ut. Det koster noen kroner men prisene er ikke ublu mht at det er skreddersøm. Teksten på bilde er krevet ut (dvs ikke gravert med innfill) direkte på aluminiumsplata (noe ala en blekkskriver). Bakplata har også noen forsenkede skruehull til montering kjølefinner, topp og bunnplate samt gjengede skruehull og hull til XLR, Speakon og IEC-kontakt. Alt levert iht eget design av Schaeffer. Bakplata med er 292X80x3 mm, har i underkant av 30 freste hull, og trykkeelemnter i sort, hvitt og fine farger (dvs rødt), veier 163,1 g, og koster 59€58 + transport (ca 20 euro) + mva og fortollingsgebyr.

mvh
KJ
Enig i at det så bra ut ,men tror jeg prøver meg på og borre og sånn i første omgang .men så døds feet ut da
