BUFFALO III
- Trådstarter LMC
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
...men da har du antakelig fått svar på hvorvidt preregulator / det som forsyner Tridents på DAC-kortet har betydning for lyden? Og det var vel hovedpoenget med øvelsen, såvidt jeg forsto?
Jeg synes det låt helt fint med batteri - homogent og lite "hype-et" - men det var kun med batteri, ingen kondensator etc.
Har prøvd batteriløsninger ved flere annledninger,
men jeg har aldri gått fra shunt til batteri.
Har kun gått fra div tradisjonelle PS (LM317mm) og over på batteri,
Batteri har alltid vært å fåretrekke.
At batteri ikke funker sier kansje litt om hvor god en shunt PS egentlig er
Ja, det var jo hovedpoenget (med et lite håp om at det var mulig å finne opp kruttet på nytt). Nei, det er ingen tvil om at forsyninga til Trident'ene påvirker lyden....men da har du antakelig fått svar på hvorvidt preregulator / det som forsyner Tridents på DAC-kortet har betydning for lyden? Og det var vel hovedpoenget med øvelsen, såvidt jeg forsto?
Kan forresten nevne at jeg har brukt en gammel passiv DIY strømrenser (med noen små choker og kondensatorer) foran trafoen til Buffalo'en. Har glemt hva den heter, men tror den kommer fra Danmark. LM Audio eller noe lignende. Uansett så fjernet jeg den i går og satte inn en liten X2 kondensator på primærsiden av trafoen i stedet for og jommen ble ikke lyden litt bedre av det. Tror definitivt ikke Placid'en er immun heller. Kanskje jeg bør gjøre som LMC og kjøre på med ekstern likeretting, choker og hele sulamitten?
Er det verdt det?
Ev så prøver du noen Salas BIB
funker som gull
Nei dessverre har alt klart mangler bare tilgjengelig tid.
Husmaling er vist i vinden for tiden
P.Tror jeg skal prøve med en enkel kvasi choke input strømforsyning først med noen deler jeg har liggende for å se hva som skjer. Vet ikke helt hvor mye "overhead" rå DC spenning Placid'en trenger for å funke, men kan tenke meg rundt 5-6 volt (korriger meg hvis jeg tar feil).
Husmaling? Det får bli mellom snøbygene i såfall.
Placiden funker med en delta V på mindre enn 5 V også men mange mener man bør opp i en 6-7 volt
Eneste problemet er mye effekt som må svies av i QN1 seriemotstanden er bare på 1ohm så QN1 må ta mye av effekttapet.
Min erfaring er at du bør satse på trafo med mest mulig VA, og så går det jo ann å eksprimentere med feks sekundærviklingene på en gammal trafo som choke (pass bare på input vikllingene der kan det komme endel spenning)
Har du prøvd dene btw: PSUD2
I dag har jeg fått prøvd en ny strømforsyning til Buffalo'en. Den består av en stor IE nettrafo med to 9V sekundærvindinger koblet i serie. Etter den følger fire Cree-dioder, 200uF og to 0.6H choker på pluss og minus. Dette går rett inn i 20000uF kondensatoren som står på Placid-printkortet. Inngangskondensatoren kjører helt på kanten av tillatt rippelstrøm (her må jeg gjøre noen endringer om ikke så alt for lenge. Er det noen som vet om polypropylenkondensatorer f.eks. Obbligato tåler mye rippel?). Uansett, dette var delene jeg hadde "på lager" og den eneste konstellasjonen som var mulig for å få spenninga dit jeg ville ha den.
Men hva så med lyden? Joda, som LMC har skrevet utallige ganger her på tråden - lyden tok et gigantsteg i riktig retning. Alt ble bedre. Absolutt alt. Når en tenker på at Placiden følges av Tridents så skulle en tro at det ikke var så nøye med strømforsyninga, men det er åpenbart splitte pine galt og feil. Nå spiller Buffaloen veldig veldig bra. Bortsett fra litt for lite varme og en litt rufsete diskant som kanskje kommer fra helt andre ting så tør jeg nesten kalle BuffaloIIISE high-end. "Det skakke værra mulig" til en så lav pris.
Er det forresten noen som vet hvor mange choker og hvor god strømforsyning en egentlig trenger før lydforbedringa stopper opp? Det vil jo ingen ende ta.
heisann!
endelig noen som hører etter
det neste blir å lage et rent choke input psu, der choken tar "smellen" rett etter likeretteren
men da trenger du muligens noe høyere sekundærer på trafo, idet du får 0,9 x likerettet spenning
så lar du Placiden få ca drøye 12-13v til 5 v supplyet til Buffalo dac kortet....
du kan evt fjerne den 200µF, lage midtuttak på trafoen med kun to dioder på pluss og rett til Placid
midtuttaket går som minus
go for it!
for mange LC vil dempe dynamikken
mvh
Leif
Choker er sikkert konge det, MEN de nye Placidene som kommer er så mye bedre enn tidligere versjoner at det er helt rått. Absolutt alt ved lyden er kraftig forbedret. Tight og oppløst så det holder. Leif sin choke løsning frister, men litt trangt i racket
I mitt hode blir choker og de nye Placids en nesten uslåelig kombo, ( stoler på Leif )
Ps; til de som måtte vurdere siste versjon Placid når de kommer om noen uker. Bytt ut motstandene til Takman Rex (karbonfilm).
På mine horn ble dette prikken over i'en. Litt varmere, men med masse detaljer. De originale metalfilm motstandene er noe pågående og analytiske, ihvertfall hos meg. Mulig det kan funke i ett "sløvere" oppsett.
Ett bevis for hvor bra Placid nå er blitt kan best illustreres ved en liten historie.
Har en god hifi kamerat som gjennom flere år har fulgt utviklingen av det som til enhver tid har stått i lytterommet.
Forrige uke kom han en tur for å sjekke ut de nye Placidene. Marius muller's "carmen" ble satt på og volumet ble satt rimelig høyt for å si det mildt. Ut i låta når Marius drar til med den deilige soloen og ikke minst med den flotte lyden han hadde på stratocasteren sin, kommer underarmen til min sidemann til syne. Samtlige hår stod rett opp, ståpels kalles det vel.;D
Konklusjon; de nye Placidene besto med glans. Morro.Sist redigert:Strømforsyninga til Buffalo'en er definitivt noe jeg skal forske videre på. Slett ikke umulig at jeg investerer i en ny nettrafo. Men skal det først være så skal det være superkvalitet - og da blir det vel dyrt går jeg ut fra. Skal først prøve med litt "snubbing" og ulike kondensatorer bare for å se hva som skjer.
Takk LMC for insisteringa på betydningen av ei god strømforsyning. Uten å ha fulgt opp dette så hadde jeg fortsatt vandret rundt i tåka.
Nye Placids? Hmmm. Må si at det frister litt.
VB les innlegg 1824...litt om choke input...
A NOS 192/24 DAC with the PCM1794 (and WaveIO USB input) - Page 183 - diyAudio
mvh
LeifTakk for linken. Skal kikke på den.
Har fått byttet inngangskondensatoren i strømforsyninga til polypropylen (måtte hente en fra monoblokkene som ikke er i bruk for øyeblikket). Satte på en Mundorf sølv i olje som by-pass bare for morro skyld. Har også satt på en snubber over sekundæren. Nå kjører strømforsyninga kjølig og fint. Gjennomsiktigheten økte og diskanten ble bedre, men ingen enorme forskjeller. Synes imidlertid alt har blitt mer støyfritt.Vedlegg
Sist redigert:

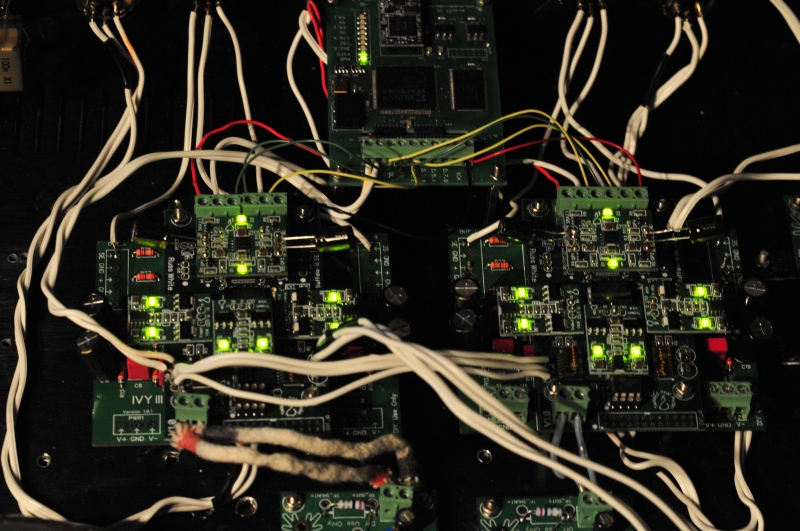

BIIIse dual mono ferdig.
Har stått på en times tid nå og alt måler strøkent. Måtte justere ned shunt etter en halvtimes tid. Virker som den nå er stabilisert.
Akkurat når dette skrives spiller det musikk og ingen ulyder hittil. Har foreløpig bare en liten 15va trafo til Exa usb, men det funker greit nok. Når polakken får avgårde 200va trafoen så tenker jeg det meste skal være på plass.
Blir ganske plasskrevende når en bygger dual mono, men siden jeg allerede hadde 2 kabinetter i bruk var plass ikke noe problem.
Placid BP må nå forsyne 1 stk Ivy hver, og følgelig måtte det justeres opp fra 75mA til 150mA pr Placid Bp. Kjøleribbene blir noe varmere, men der er fortsatt mye å gå på nå siden TPA leverer større kjølemoduler enn tidligere.
Er spent på om det lydmessig er noe å hente. Ifølge specs er dynamikkområde øket og THD minsket sammenlignet mot singel Buffalo.Vedlegg
Etter ett døgn med BIIIse dual mono er det klinkende klart at dette er markant oppgradering kontra en singel Buffalo dac.
Til de av dere som sitter med Buffalo og har vurdert å prøve dual mono, kjør på, dere vil garantert ikke angre. Det er snakk om ca 4 tusen og Buffalo går fra å være bra til veeeldig bra. De nyeste Placid psu må sef være på plass.
Kan jo alltids prøve. De nye Placid er mye bedre når det kommer til 'soundstage' og å separere fra hverandre det som skjer i lydbildet. Mye lettere å følge de enkelte instrument. Følelsen av at en "er" der er langt sterkere enn med de gamle Placid.
Både Ivy og de nye Placid har fått Takman karbonfilm motstander. Dette gir en noe mer analog lyd med bedre 3D. På mine jbl horn er dette med Takman ett must siden de originale metalfilm motstandene er kaldere/kliniske i signaturen.
Det er godt mulig at de endringer som her beskrives ikke så lett kan høres på en høytt som ikke har 4" kompresjonsdriver i mellomtonen som graver frem det meste som skjer med lyden.
Uansett, Dual mono og Takman karbon funker som gull her.Gratulerer med oppsettet! Kommer nok til å gå den veien selv også. Spent på å få testet de nye Placidene - lurer på hvordan de står seg mot psu-ene fra DIYINHK. Jeg har brukt dem i et oppsett på hytta, og var fornøyd med lyden. Grunnen til at jeg bruke DIYINHK var plassmangel i kabinettet. Jeg legger ut en beskrivelse av det prosjektet snart.Pioneer N-30 med B3 via I2S
På hytta har jeg et lite, men etter hvert ganske vellydende anlegg. Det begynte med at jeg hadde en Pioneer N-30 til overs. Jeg tok ut dacen og satt inn en B3/IVY3 og en ICE125 som jeg hadde liggende. Det ble altså en integrert streamer/dac/sluttrinn.
B3 koblet jeg først internt til SPDIF fra N-30. Alt fikk plass i kabinettet, og lyden var (nesten) til å leve med, men for tynn og skarp. Den store forskjellen kom etter at jeg fant ut, via en koreansk webside, hvordan jeg kunne hente I2S-signalene rett inn i B3. For en forskjell!!!
Når jeg også byttet ut psu-ene til de mindre DIYINHK, fikk jeg plass til en ekstra 12V-modul - og kunne mate N-30 med god 5V og 12V DC. Med Neotech sølvkabler på alle signalveier internt, begynte dette å lyde svært oppløst og også varmt og organisk.
Oppløsningen ble så bra at det ikke var greit å komme hjem til musikk-pc/SoTM/exau21 usb-løsningen i byen. Direktetappingen av I2S gjør svært mye med lydkvaliteten, i hvert fall i dette oppsettet. Her er noen bilder.
Hele N-30 sett ovenfra:
I2S fra N-30 til B3.
Koblingen er slik (regnet fra høyre på bildet) leder 9=GND, 12=D1, 13=D2, 14=DCK. Kanalene ble da byttet om i forhold til SPDIF.
For å få strømmen til å fungere måtte jeg kortslutte mellom leder 1 og 2 (regnet ovenfra på bildet), og ellers fulgte jeg anvisningen på kretskortet på N-30 og loddet sammen 3 ledere som førte 5V og 5 ledere som førte 12V. Jeg måtte selvsagt klippe over og bryte tilførselen fra psu-en på N-30. Trafoen på N-30 ble også byttet ut til en 12V toroid.
Sist redigert:
Takker.
Plass er ett problem, spes hvis en velger dual mono. Placid ser også større ut enn DIYINHK som du bruker.
Jeg blir overrasket hvis de nye Placid ikke skulle falle i smak,, de er knallgode. Det er ikke ofte Russ White kommenterer modulene som han designer. Han skrev en kommentar etter noen timers bruk om de siste Placid der han bla brukte ordet "wow". Og jeg er helt enig.Sist redigert:
Takker.
Da går vi motsatt vei. Her blir det å rendyrke 2 kanaler max. Ikke helt billig det heller, men sammenlignet mot ferdige kjøpeløsninger er det faktisk billig.Jeg har et SotM usb-kort som jeg mater eksternt med batteristrøm. Tenkte at det skulle rekke som strømforsyning til exa. Kommer til å kjøpe den nye Placiden så snart den kommer til salgs - vil da sammenligne den med DIYINHK.Sist redigert:
Du bør i alle fall skru av anlegget og kople fra potmeteret. Deretter måler du det og sjekker om det er i orden. Google litt om potmetere, så skjønner du hvordan de funker og hvordan du skal måle. Bruk multimeter og mål motstand/R.
Merk at det er relativt store toleranser for potmetere... så om det ikke er "perfekt" det du måler, er ikke det så farlig - det viktigste er at du måler opp mot nominell motstand. Den skal være 5-10k et sted om det er Buffalo III du har.

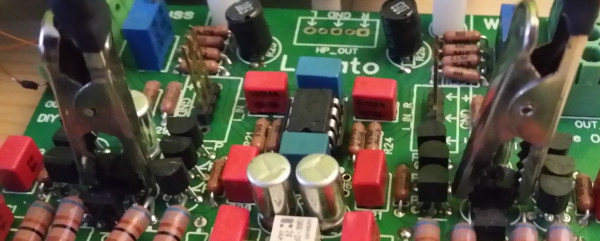

Gulltips! Jeg så nettopp i en tråd på diyaudio at man kan forbedre ytelsen til Legato III målbart ved å sørge for at QN2/3 og QN5/6 har lik temperatur. Måten å gjøre dette på, er rett og slett å lime dem sammen med epoxy.
Jeg har noe Locktite epoxy her som skal tåle +100 grader, og utfører modden nuh!
Referanse: http://www.diyaudio.com/forums/twisted-pear/183663-legato-3-look-ma-no-caps-38.html
(bildet er fra Twisted Pear sin Legato-side, strategisk skyggelagt av undertegnede )
Gulle godt, merket du noen fosjell etter modden?
jeg "limte" de sammen med krympestrømpe fra dag 1, har ikke testet før sammenmonteringen.
Per
Dessverre umulig å si - jeg jobber en del med anlegget for tiden; ikke lenge siden nye høyttalere og endog sub-er kom opp, og plassering, delefilter, rom-eq, eq etc. forandrer seg fra uke til uke.
Drossel - hva er ditt absolutt beste bet for avkopling av analoge kretser - Det står 100uF/25V Panasonic FM i Legatoen, og selv tenker jeg å teste Silmic II og Nichicon KZ og se om det har noen særlig betydning. Resterende Dale skal også byttes til Takman Carbon, etter suksessen med I/V-resistorene.
Enig, silmic ble ikke bra hos meg, men cerafine funker som bare det.
Silmic ble for muddy/boomy i bassen, men var meget bra ellers. Cerafine er tightere i bassen og dette passer meget bra for meg.
Jeg tester Nichicon KZ. Jeg har en god del Silmic ("1") liggende som jeg kjapt loddet ut av en defekt Denon DCD S10 en kompis skulle kaste, men de er dessverre for 50V og fysisk alt for store.
Hva med op-amp-rulling - noen av dere som bruker Legato/SE ut og har lekt med dette? På TP-forumet er det en kar som har prøvd OPA2604 og LME49860 med suksess, så jeg begynner med dem. -
-
