Bass som spiller rett mot gulvet

[mk1classic]

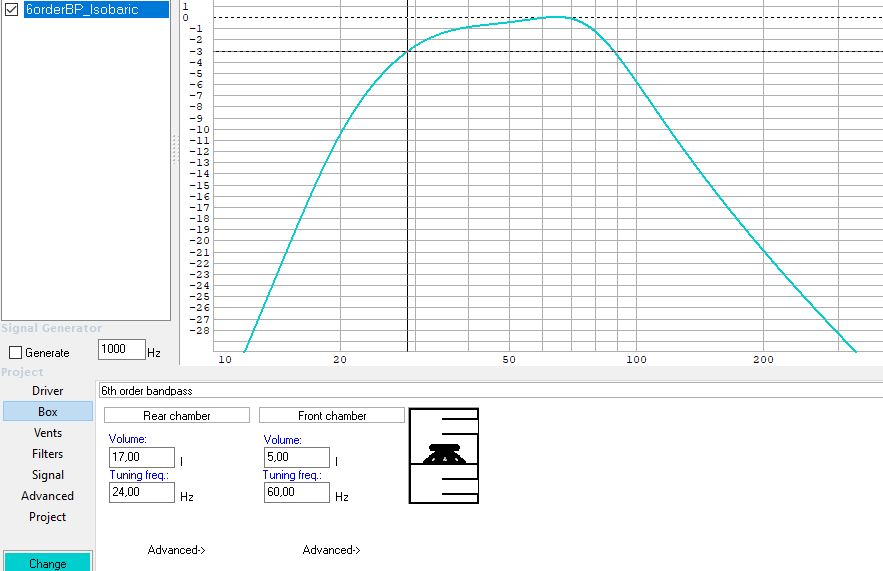

Et litt på kanten oppsett med 4 Tang Band W61139SA, dvs to isobarisike par inne i en 6ordens Bandpass kabinett gir deg dette:
Obs volumet av elementene og portene kommer i tillegg, hvis du har trangt om plassen...

Fordelen er F-3 ved 28hz, men ikke noe mer enn maks SPL på 102db



[vidarje]

Det hadde kanskje vært den beste løsningen, men på hytta er jeg nok dessverre låst til tvbenken og 22 liter til disp.



[thohaug]

Har du prøvd for gøy å fasevende det ene elementet og se hvordan målingen ser ut? Regner ikke med det det er noe krølle med fase siden måling og sim ligner en del, men det skader jo ikke å sjekke!

Har du også prøvd å ta den med ut å måle? Det også kan gi verdifull innsikt .



[vidarje]

Har ikke prøvd noe fasevending, men med batterisjekk beveger alle elementene i samme retning. Det blir veldig fort feil når to og to er i parallell som igjen står i serie med hverandre. Jeg har heller ikke testet dem ute siden alt det andre står inne.
Tok en kjapp test av TB elementene uten kabinett og det er ingen tvil om at dette er mye riktigere elementer for oppgaven. De tåler å bevege seg på en helt annen måte.
Noen som vet om andre fora hvor det er sannsynlig å få kjøpt flere brukte TB elementer (bilstereo)?



[mk1classic]

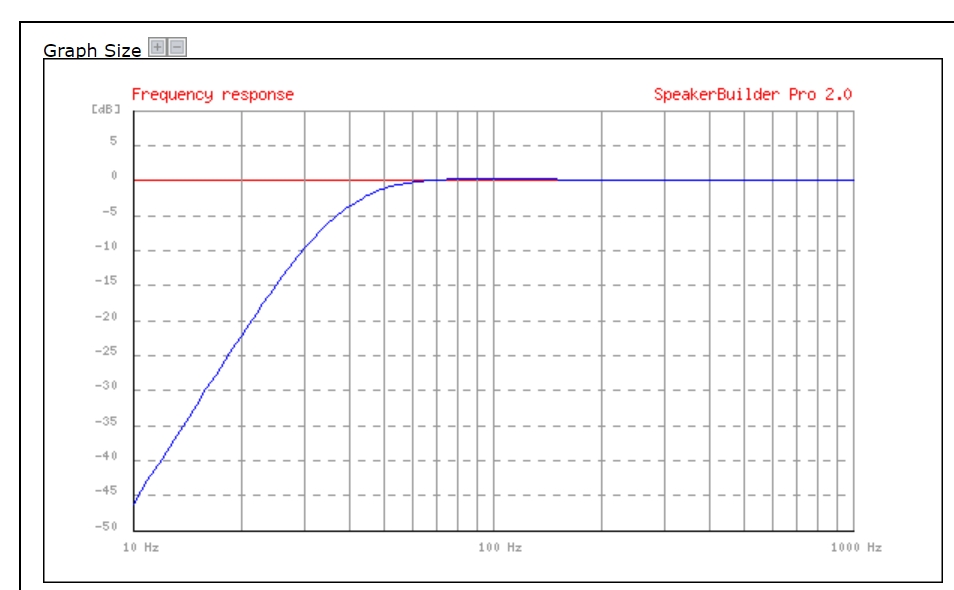

To TB W6 i vanlig bassrefleks på 20L spiller helt greit ned mot F3 på ca 40hz. Mener jeg har et plot samme med et par andre forslag fra i går kveld.

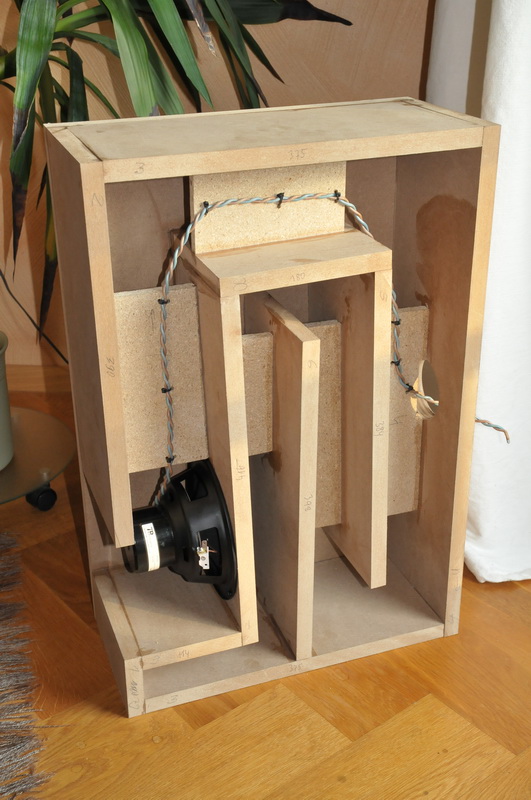

Eller så kan du få mye lyd ut av en slik horn løsning med bare ett element
The Tangband 38Hz Tapped Horn – Volvotreter Homepage



[vidarje]

Har du forslag til refleksporter som ikke gir for mye portstøy og som kan passe inn i benken?



[vidarje]

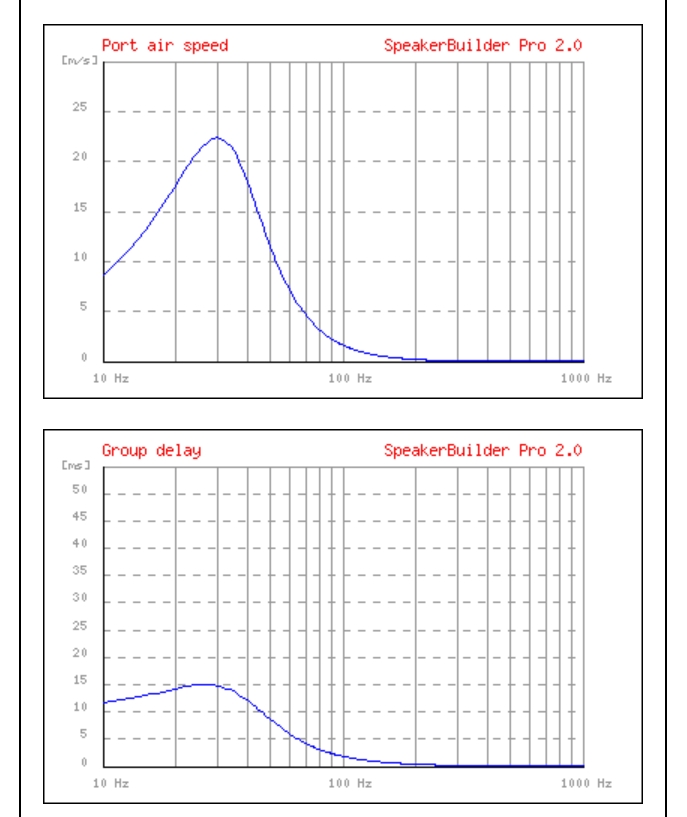

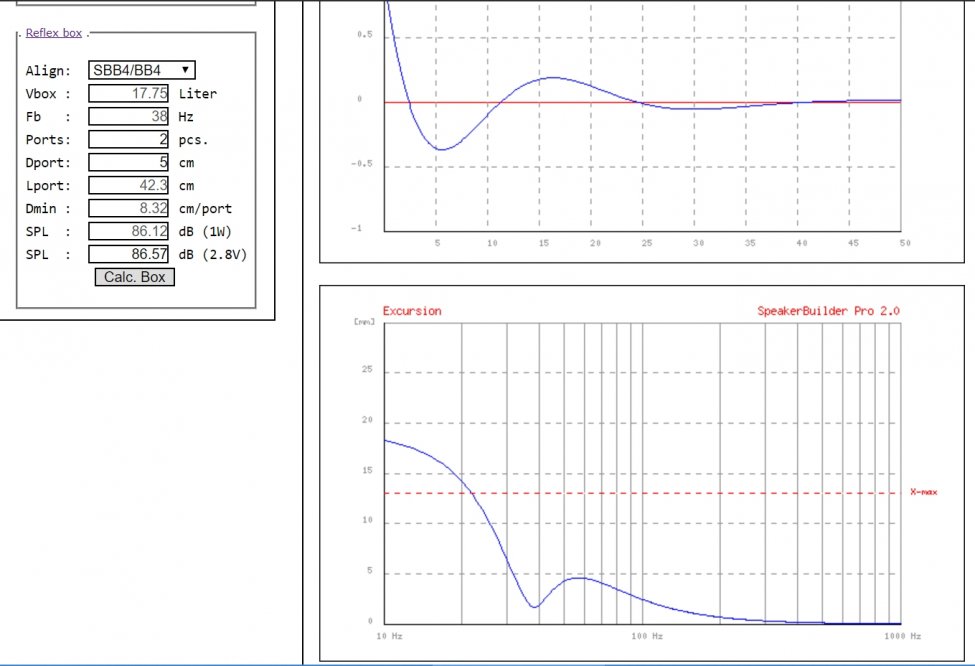

Har lekt litt med Speakerbuilder pro, det ser ut som at to porter på 5cm x 42cm vil gjøre en god jobb. Litt usikker på om lufthastigheten blir litt for høy.



[Frode]

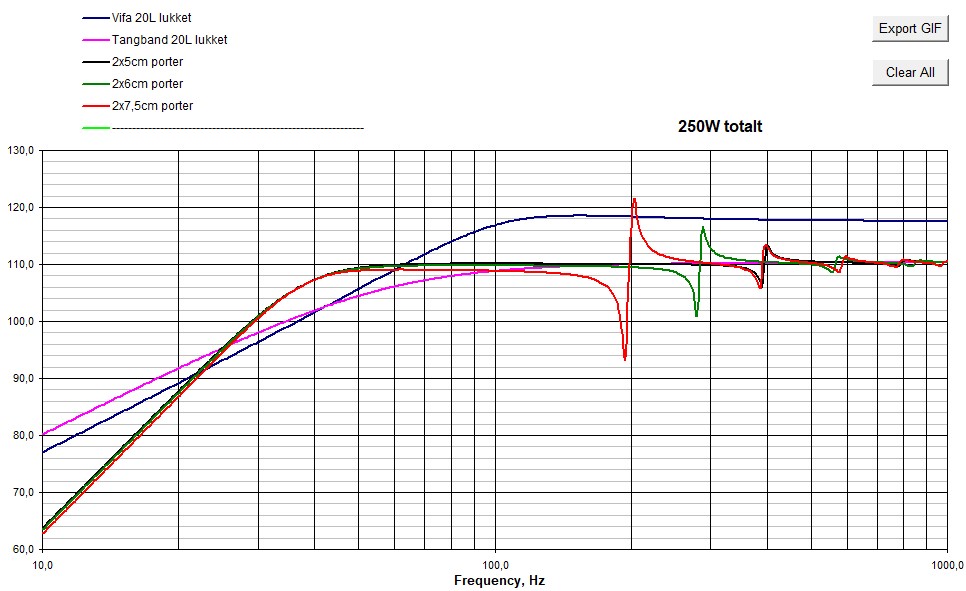

Hvilken effekt har du oppgitt? Når jeg putter inn 125W per element, sier Unibox minimum 2x6cm porter for å komme under 7,5% av lyden hastighet. Jeg ser at enkelte sier max 5%, noe som betyr 7,5cm porter. Da nærmer de seg en meters lengde. Jeg er usikker på når portresonansen blir et problem, men det kan kanskje andre svare på.

Frode



[vidarje]

100W total. Kassen er ca 1 meter lang, så med en 90 graders bend kan rørene være maks ca 60cm. Jeg ser for meg at portene kommer der hvor de to ytterste elementene sitter nå.



[mk1classic]

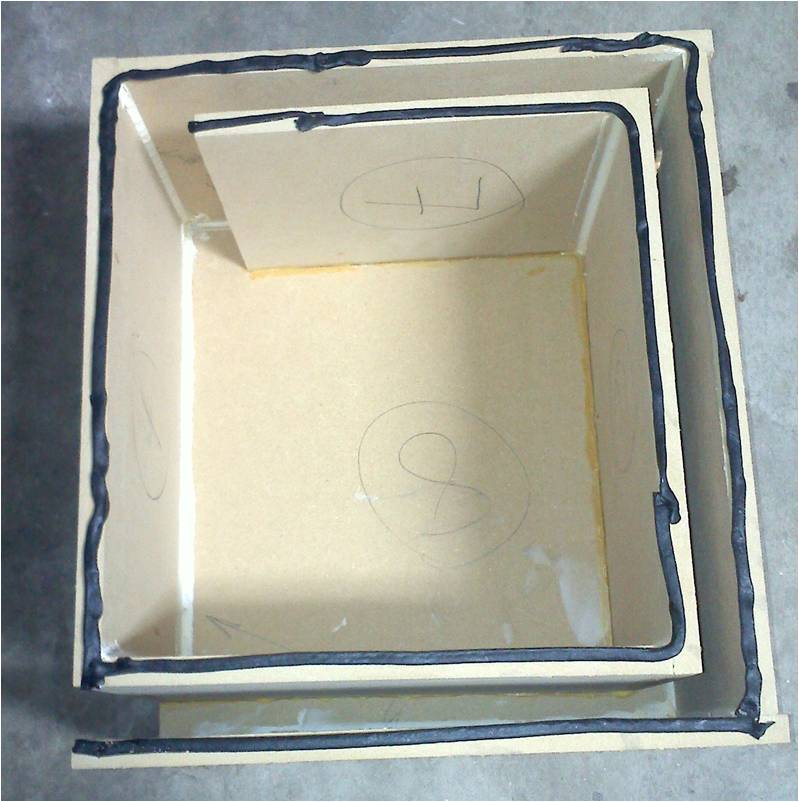

Det spørs om du ikke må gå med en rektangulær port som du legger i ytterkant rundt selve kassevolumet. Noe slik som denne:



[vidarje]

Hvordan blir det da med kassevolumet, må portvolumet trekkes i fra?



[mk1classic]

Det er relativt vanlig å legge porten rundt
https://www.avforums.com/threads/mini-sub-for-computer-system.2021278/#post-23437069



[Frode]

Det må trekkes fra.

Frode



[mk1classic]

Hvordan blir det da med kassevolumet, må portvolumet trekkes i fra?

Ja, boksvolumet som er beregnet er uten port og volum opptatt av elementene, og eventuelt andre avstivinger inne i kassen.



[mk1classic]

Utfordringen med lange porter er at du kan få port resonans inn i det øvre frekvensområdet. En port på ca 86cm vil gi første resonans ved 200Hz.



[vidarje]

Tror ikke det er plass til en rektangulær port, siden det er lite plass igjen rundt elementene inne i boksen.



[vidarje]

Utfordringen med lange porter er at du kan få port resonans inn i det øvre frekvensområdet. En port på ca 86cm vil gi første resonans ved 200Hz.

Vil det være av betydning hvis jeg deler relativt bratt på rundt 90 Hz?



[mk1classic]

Utfordringen med lange porter er at du kan få port resonans inn i det øvre frekvensområdet. En port på ca 86cm vil gi første resonans ved 200Hz.

Vil det være av betydning hvis jeg deler relativt bratt på rundt 90 Hz?

Det er vel som vanlig ønskelig å ha alt som påvirker frekvensgangen så langt unna. Du har vel 24 eller 48db/oct deling så den vil ligge langt nede hvis du får delt en oktav under.



[vidarje]

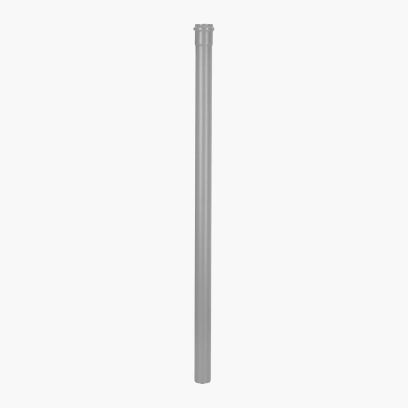

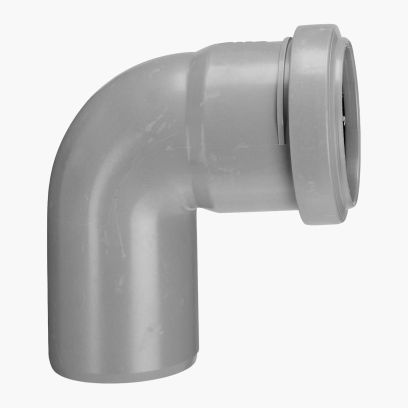

Er det greit å bruke avløpsrør fra Biltema som refleksrør?



[Fenalaar]

Det skal kunne fungere helt greit, men de må klamres eller limes i skjøtene, slik at de ikke kan bevege seg.

Johan-Kr



[W.Sand]

Det går helt fint. Hvis du vil ha trompet-tuter i porten kan dette formes med varmepistol med røret over en kon.



[vidarje]

Det skal kunne fungere helt greit, men de må klamres eller limes i skjøtene, slik at de ikke kan bevege seg.

Johan-Kr

Betyr det at gummiforingene ikke er bra nok? Hva slags lim egner seg til polypropylen?



[W.Sand]

Rørene bør uansett fikseres slik at de ikke sklir ut etter lengre tids håndtering. Over skjøten kan du sikre med vanlig gaffatape. Jeg brukte plateskrue. Dette er innvendig i kassa så utseendet skjemmer ingen.



[vidarje]

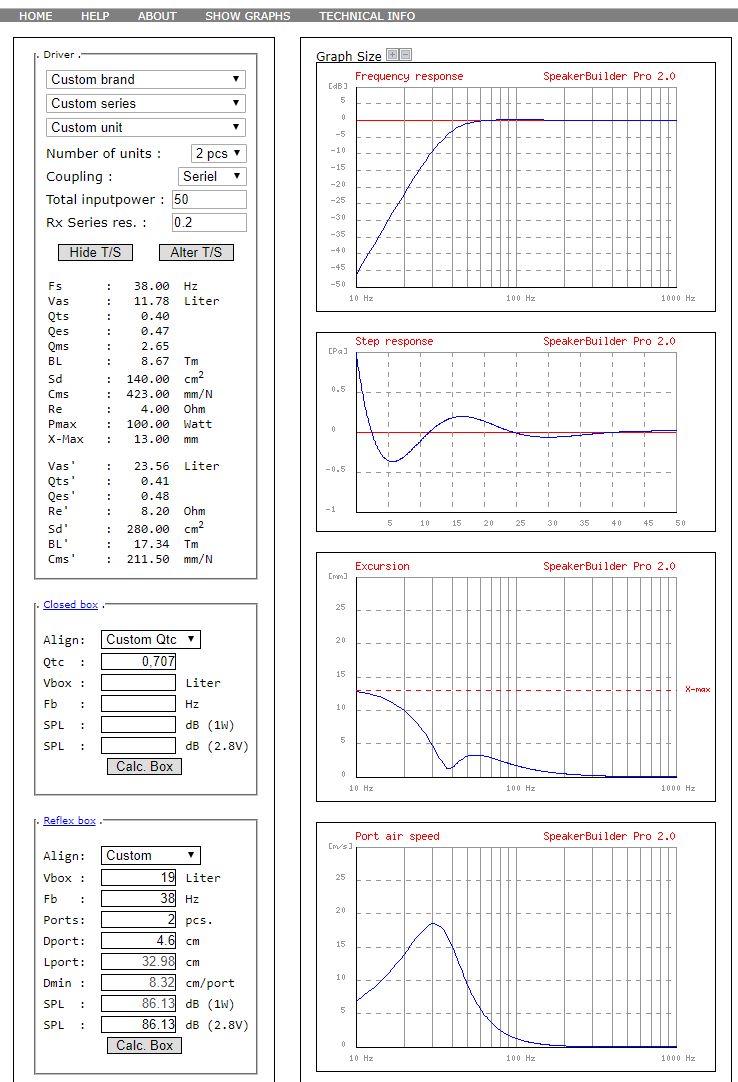

Hvis jeg regner ca riktig volum på elementer og refleksrør ender det invendige volumet på ca 19 liter. Jeg regner med at avløpsrørene har en godstykkelse på 2mm som gir meg to 50mm rør på 33cm. Hvor mye vil stuffing i kassen bety og hvor viktig er avsluttnigen på rørene?



[vidarje]

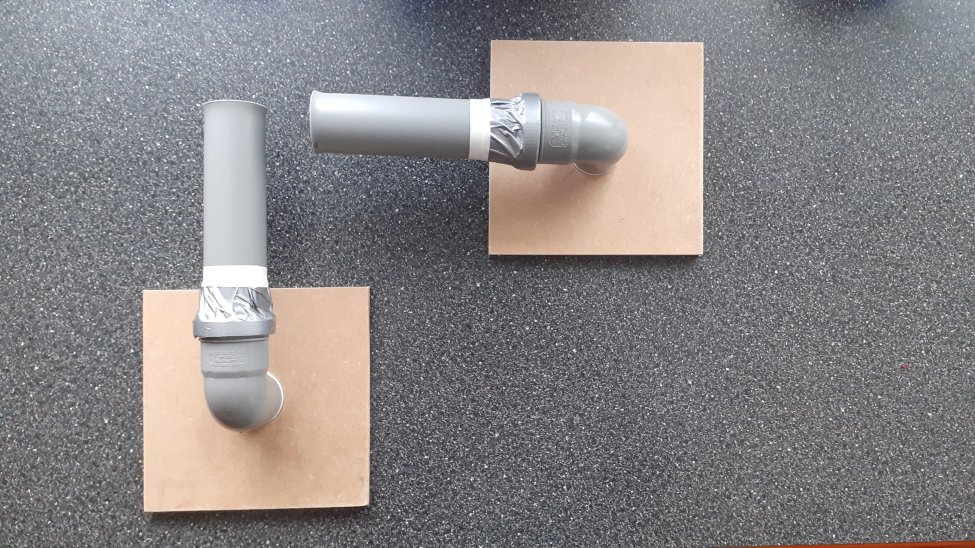

Da er det bare å håpe på at dette er riktig lengde og at det fungerer som tenkt



[vidarje]

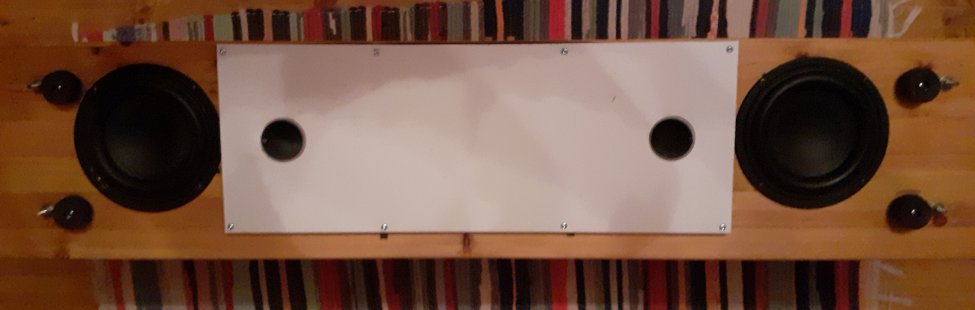

Passet ikke helt som tenkt, men med litt hjelp av en lokal entreprenør og saga på byggtorget ble det til slutt en ordning på det hele

Jeg tror også jeg fant grunnen til den litt rare bassresponsen tidligere. Jeg så nå at elementene ikke er helt like og de er merket med TW og TM. To forskjellige elementer i samme kasse er jo ikke helt optimalt.
I morgen blir det måling og justering, men allerede nå hører jeg at dette fungerer bedre



[vidarje]

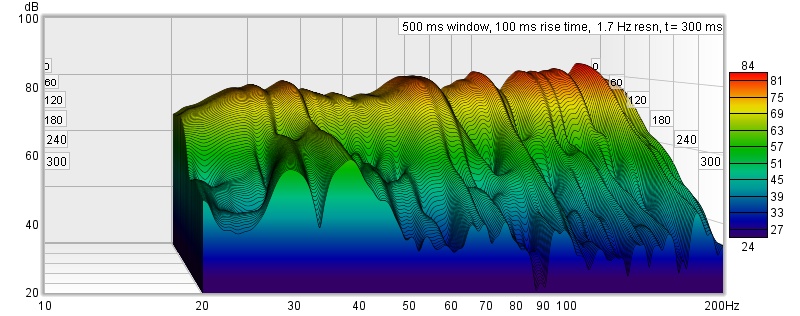

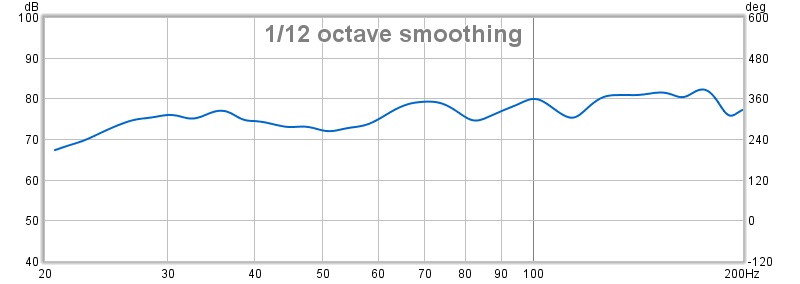

Dagens målinger:

Ble ganske bra dette Nå gjenstår det bare å finjustere over tid så det blir greit i det meste av rommet.



[AAaF]

Gratulerer, det vart jo bra!



[vidarje]

Takk Tror jeg kan leve greit med den lyden jeg har her nå. Jeg tror grunnen til at det er en dal rundt 50Hz er at det er veldig mange store vinduer i rommet. Har økt nivået med 6dB ved 52Hz, Q 2,8. Den brede romresonansen mellom 30-40Hz er det lite jeg får gjort noe med annet enn å dempe den litt (-6db 38Hz Q 3,4).



[vidarje]

En liten oppdatering etter å ha hørt på hytteanlegget en del i løpet av jula. Har økt nivået på suben med 3dB da ble det greit nivå rundt om i rommet, men selvfølgelig for mye bass i sofakroken (hjørnet). Det er fremdeles noen ulyder jeg ikke er sikker på hvor kommer fra, men dette skal jeg finne ut av i løpet av vinteren/våren.
En ting jeg har lurt litt på er hva som er best av å brokoble forsterkeren og seriekoble bassene mot å la dem få hver sin forsterkerkanal med mindre effekt. Jeg er usikker på om forsterkeren vil like om jeg parallell kobler bassene, mener å ha lest at ICE forsterkeren ikke liker lavere impedans enn 3ohm.



[mk1classic]

Iht Snickers-Is sin respons her så går det fint å seriekoble to elementer i samme bassrefleks kammer.



[vidarje]

Takk for svar. Betyr det at det er bedre med en brokoblet forsterker enn to separate kanaler?



[mk1classic]

Takk for svar. Betyr det at det er bedre med en brokoblet forsterker enn to separate kanaler?

Jeg ville ha prøvd med seriekobling, monosignal og brokobling av forsterkeren siden du har begge høyttalerne nært hverandre i samme kabinett spillende "diffust" ned i gulvet. Effekten per element blir nok den samme.



[vidarje]

Da lar jeg det være sånn det er nå Da har jeg en utgang ekstra på miniDSP som jeg kan bruke til en motfase-bass som jeg kan putte under sofahjørnet (litt frem i tid).
