Nei
Med "her" mener jeg slik jeg setter de opp

Ahh okay, søren da. Jeg har eit par bygd av noen andre, bare håpa att det kanskje gikk i standby uten att jeg visste det er det noe som er lett å aktivere selv? Jeg er ikke noe DIYer altså, så hvis det ska være lett for meg så må det være super lett for deg



[bambadoo]

Er du litt kyndig med loddebolt så kan vi fikse det sammen. Er knotete "bruksanvisning/manual" synes jeg. Dvs. litt vanskelig å forstå, anderledes sjargong enn det jeg er vant til.

Står endel her

wiring up the ICE Edge 1200AS2 board

-Im tryiong to wire up this amp and put it in a Modushop box. in the instructions manual there is this: this is the channel 2 speaker output. question is. what does non inverting and inverting mean? I expect 2 leads + and -. I'd connect the + to red speaker terminal and - to black speaker...

www.diyaudio.com



[coolio]

Svarte at jeg ikke visste det når jeg kjøpte sånne av han Finn.no karen som selger disse i bøtter og spann. Min har stått på siden jul



[KMR]

Er du litt kyndig med loddebolt så kan vi fikse det sammen. Er knotete "bruksanvisning/manual" synes jeg. Dvs. litt vanskelig å forstå, anderledes sjargong enn det jeg er vant til.

Står endel her

wiring up the ICE Edge 1200AS2 board

-Im tryiong to wire up this amp and put it in a Modushop box. in the instructions manual there is this: this is the channel 2 speaker output. question is. what does non inverting and inverting mean? I expect 2 leads + and -. I'd connect the + to red speaker terminal and - to black speaker...

www.diyaudio.com

Jo takk for det, får se litt på det, så kanskje jeg prøver meg på d etterhvært



[KMR]

Svarte at jeg ikke visste det når jeg kjøpte sånne av han Finn.no karen som selger disse i bøtter og spann. Min har stått på siden jul

Samme her

Svarte at jeg ikke visste det når jeg kjøpte sånne av han Finn.no karen som selger disse i bøtter og spann. Min har stått på siden jul

Han jeg å kjøpte av ja, står stortsett på mine også



[bambadoo]

Blir ganske varme så mine 0,02 sier at det svarer seg at de går i standby modus ved mulighet for å holde temperaturen nede og forlenge levetiden.



[modulardesign]

Ser bra ut



[Syncrolux]

Ser fint ut dette ja. For å pirke synes jeg du burde tvinnet sammen høyttalerledningene. Rød og blå tvinnet sammen altså.



[bambadoo]

Ja tenkte det selv også men med de korte ledningene så ble det rett og slett "for stivt" å få det til.

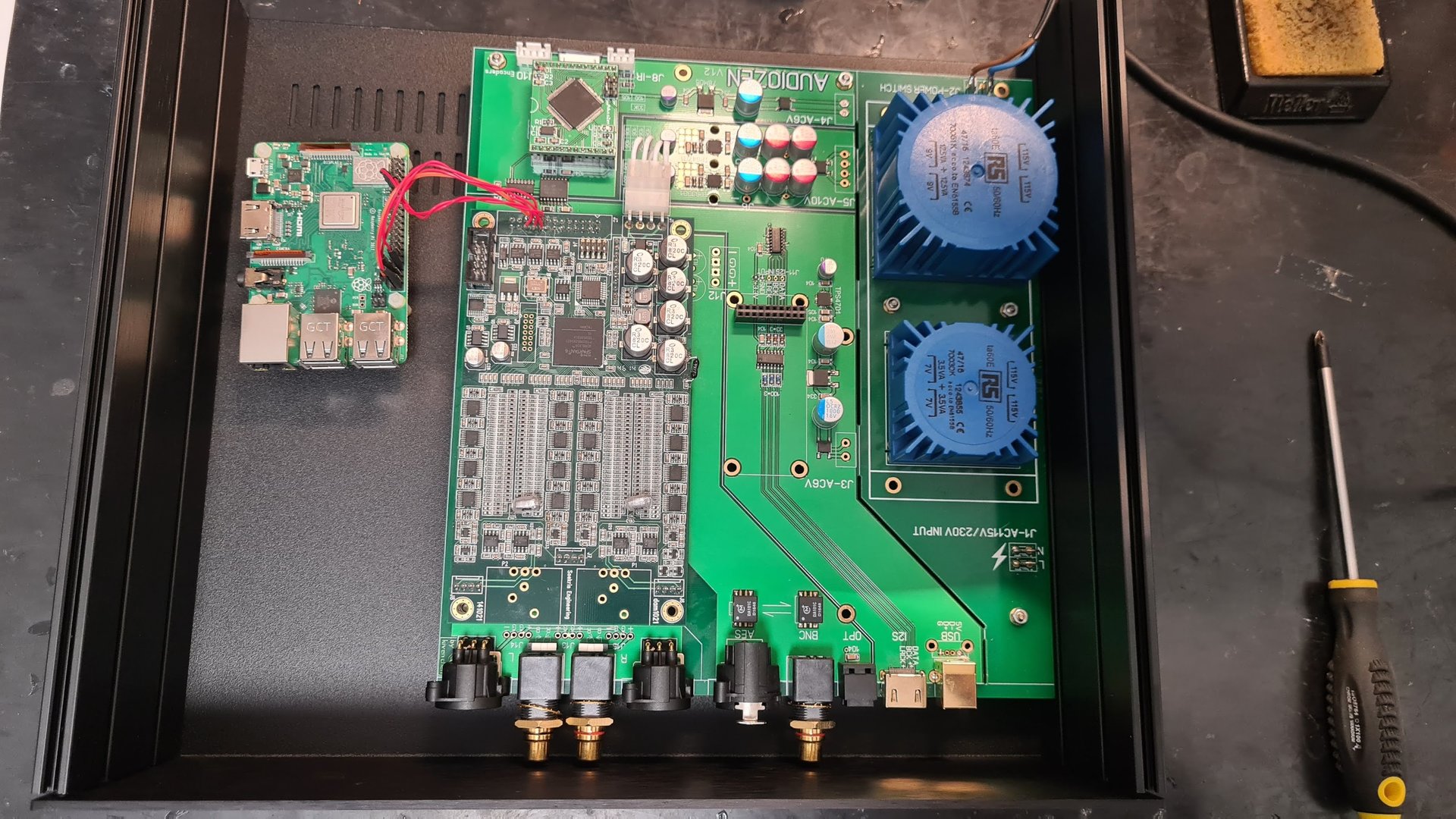

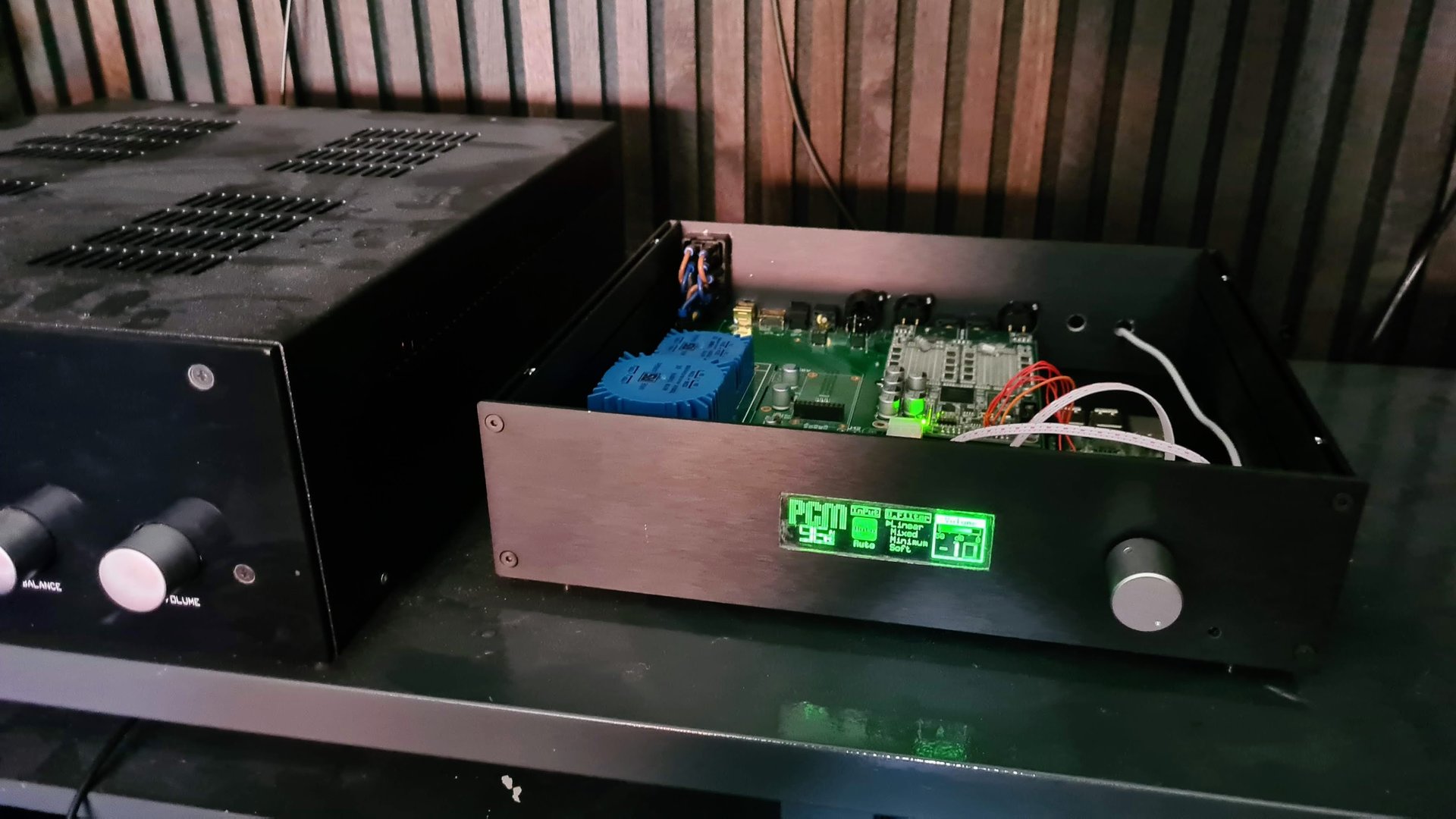

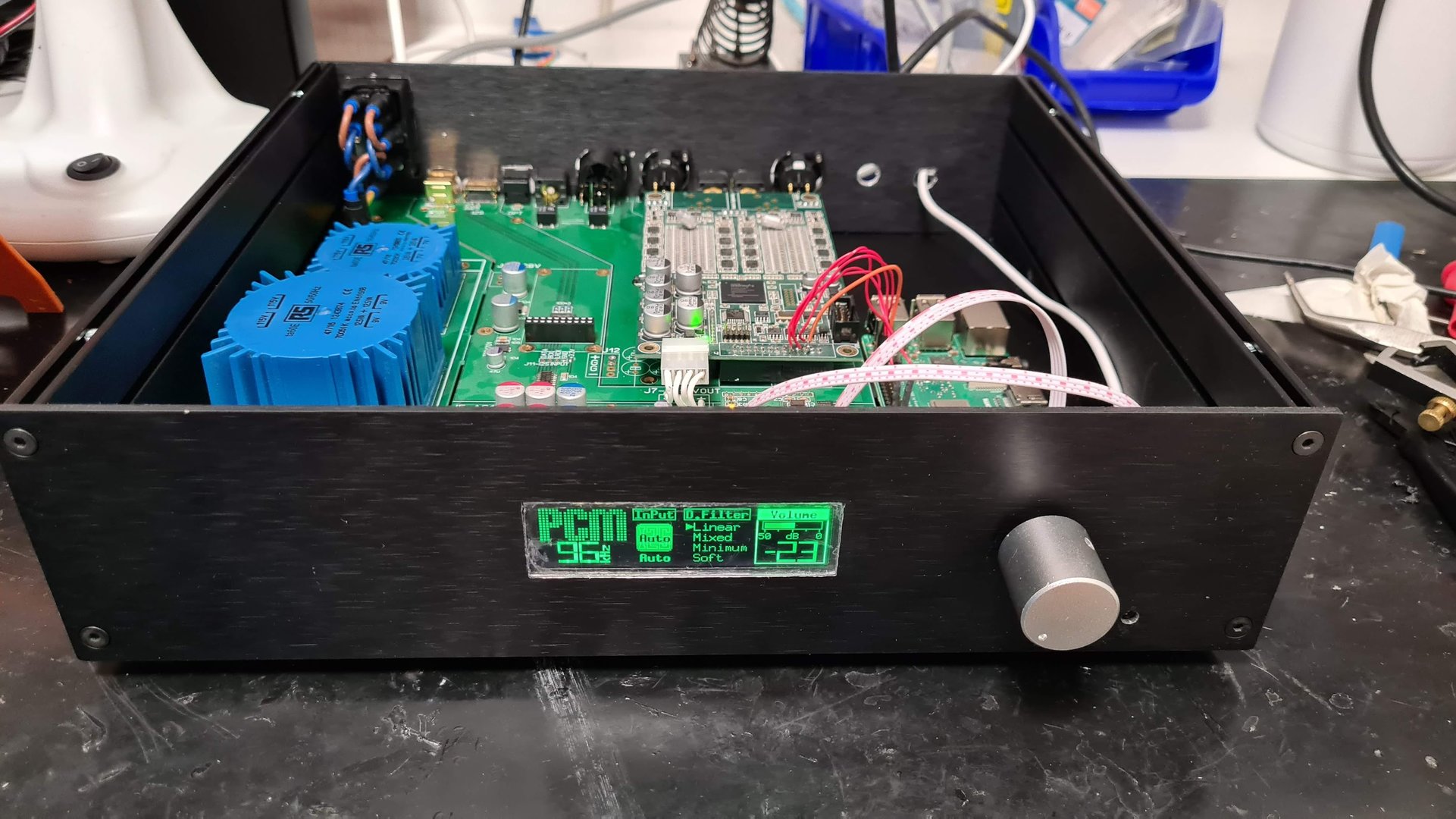

Da skal endelig dacen få egen boks Etter 5 år på ei trefjøl

En rpi3b som er tilkoblet via i2s.

Kunne egentlig tenke meg å gjøre det noe mer elegant med den nye pi zero 2w..



[bambadoo]

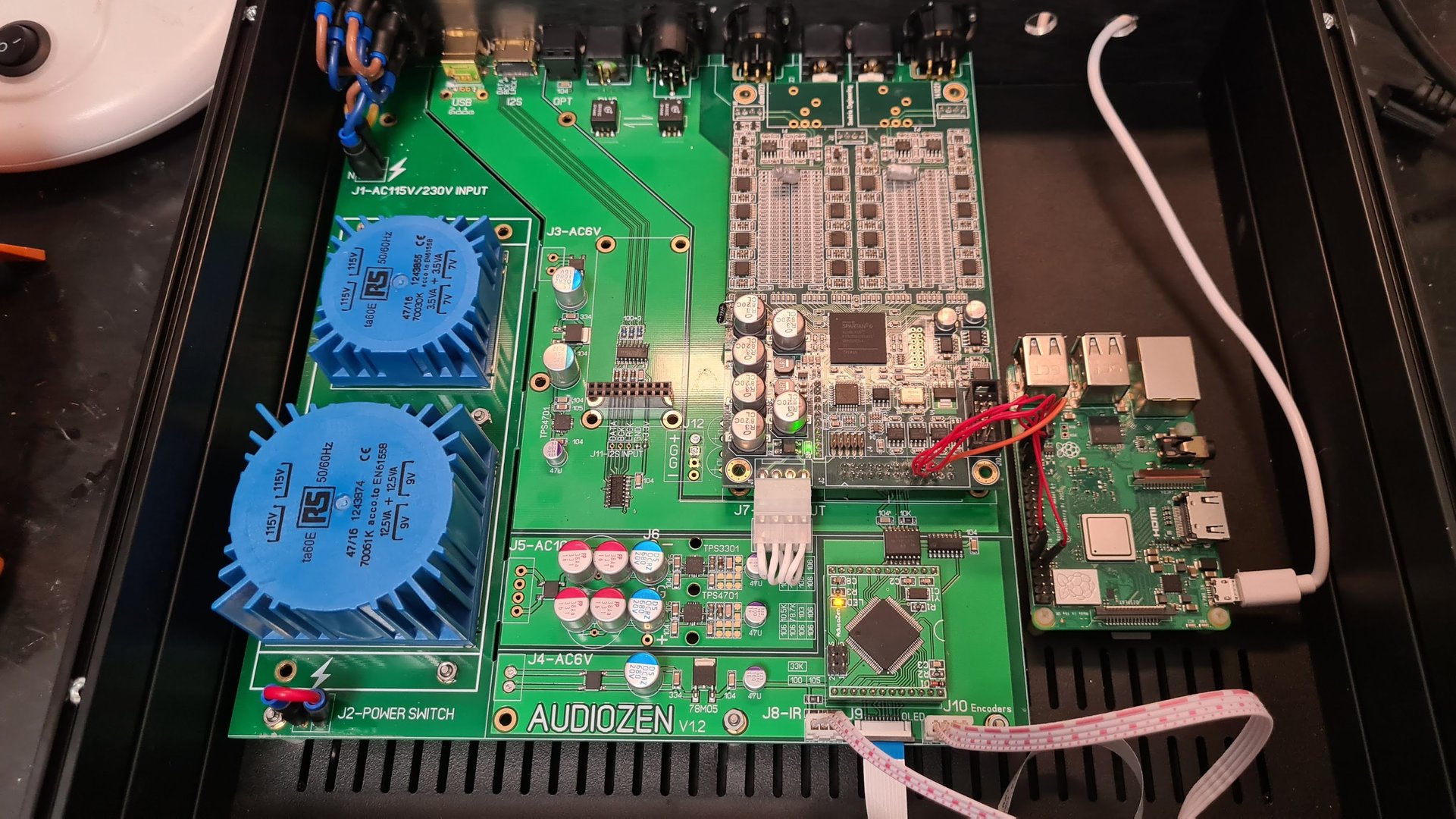

Må bare finne en ok sort knott og en hendig 5-5.1V psu til innvortes bruk for streameren.



[bambadoo]

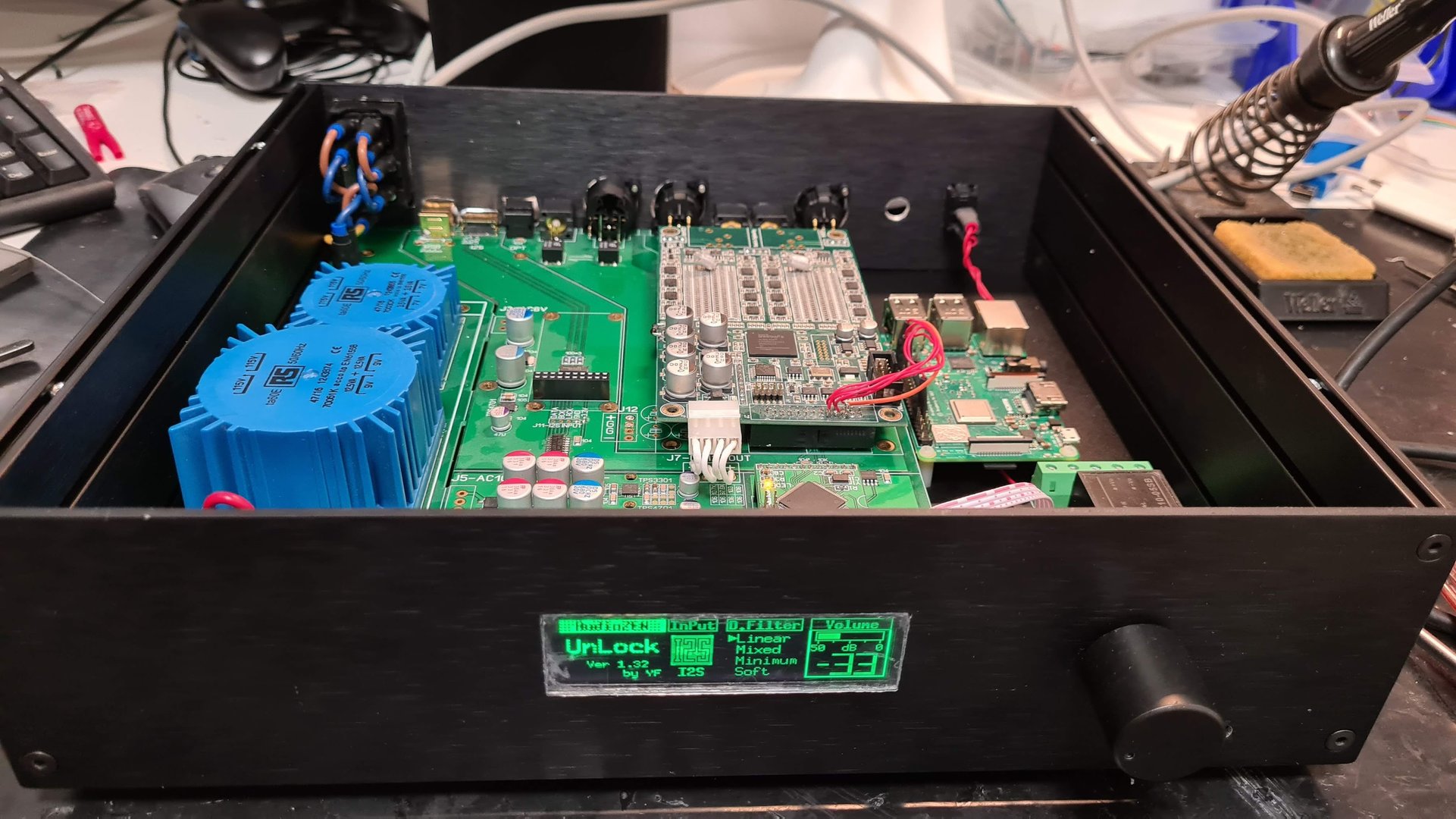

Spraylakket knotten sort. Ble penere.

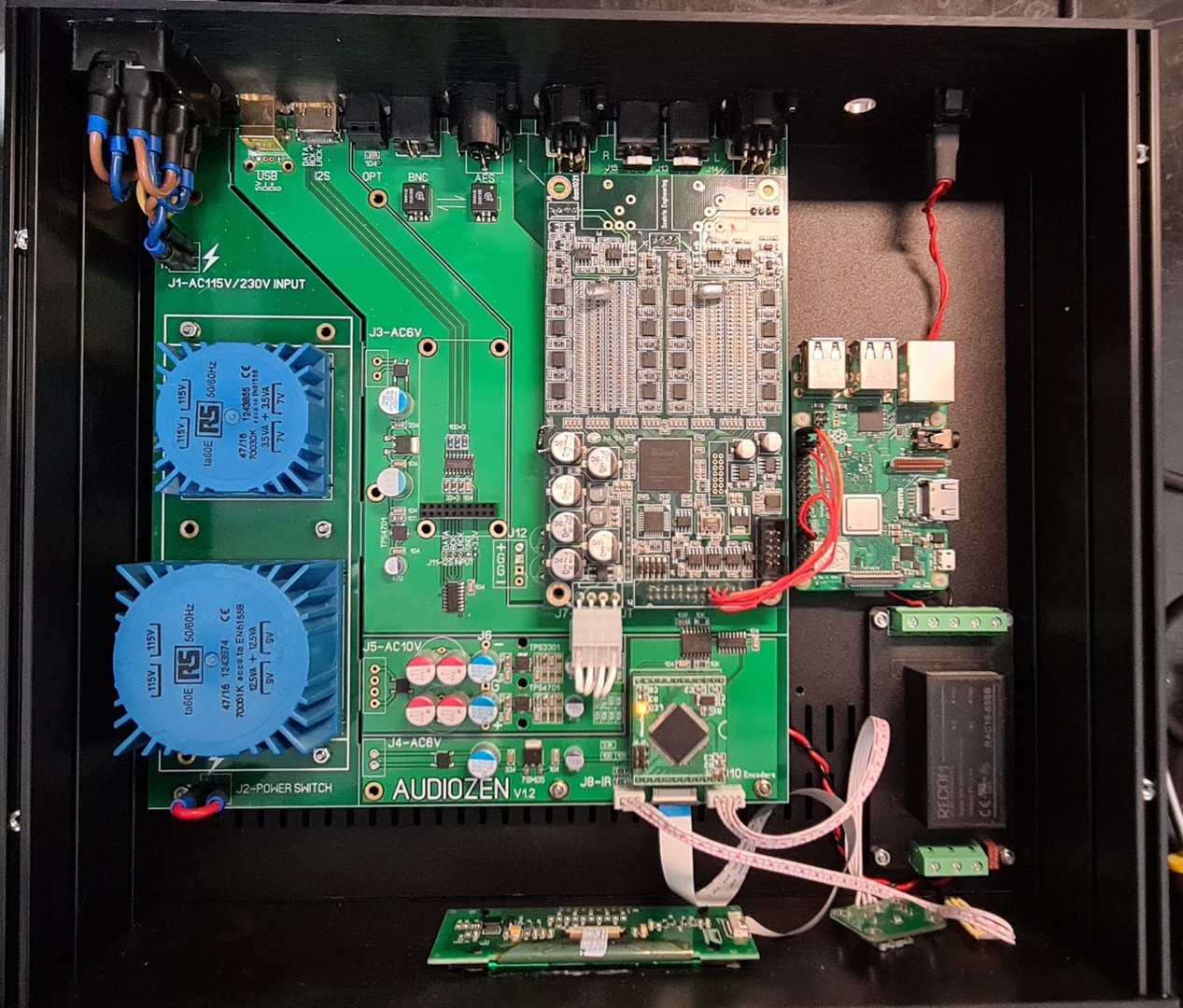

Monterte også en 5v psu inn i boksen for å bruke på rpi. Egen bryter på denne.

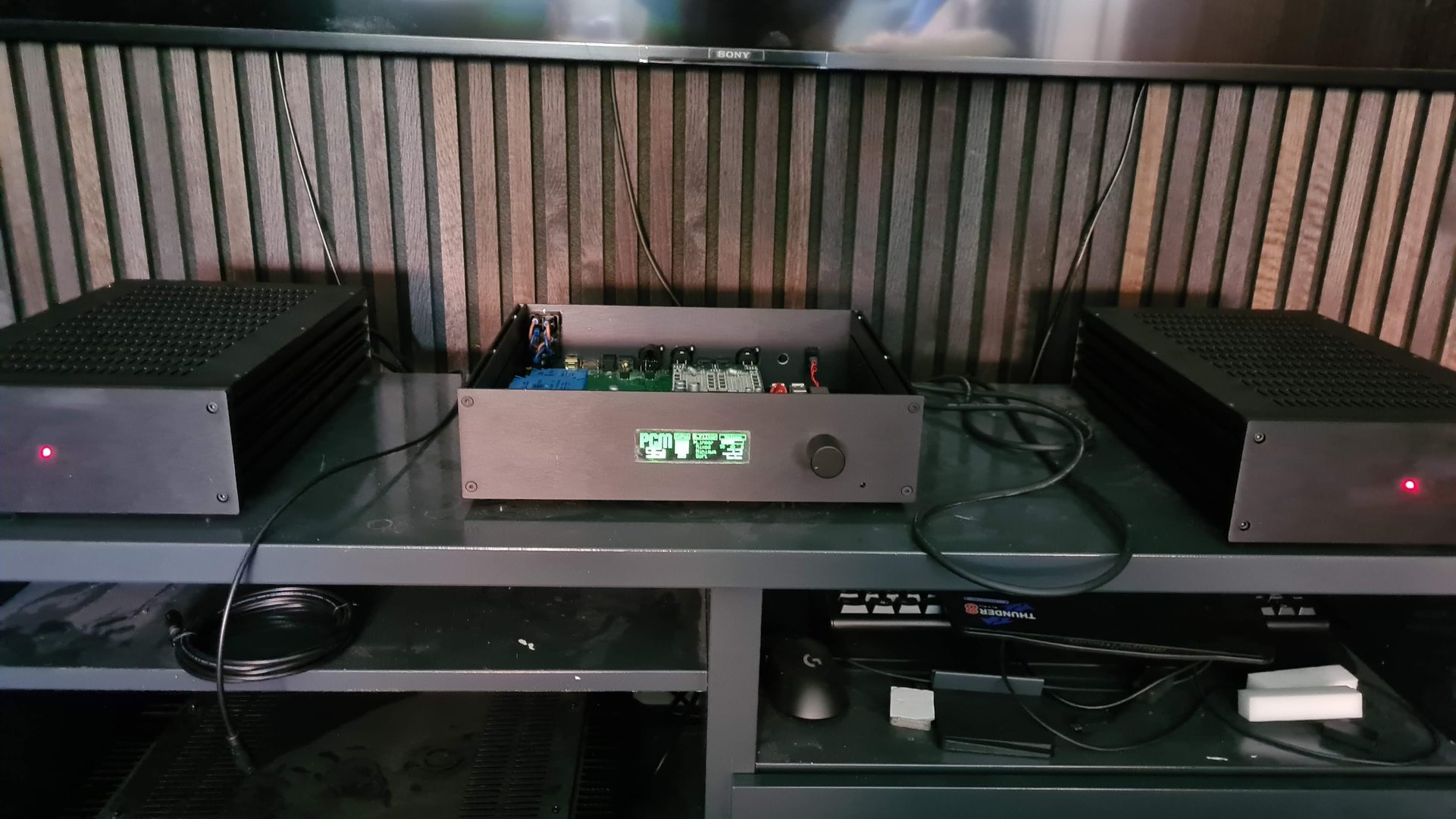

Da er dacen klar.
r2r med remote. Tilkoblet direkte via i2s fra en rpi3b+. Balansert ut.
Rpi er streamer satt opp i LMS (squeezelite) oppsett og dsp (camilladsp). Spiller helt supert.
Har laget egne digitale filtre som er lastet opp i dacen men liker like godt å resample alt i SOX.

For tiden tilkoblet 2 stk icepower 1200as2 forsterkere med autosense. Mye kraftreserver.
Har noen andre alternativer også.



[bambadoo]

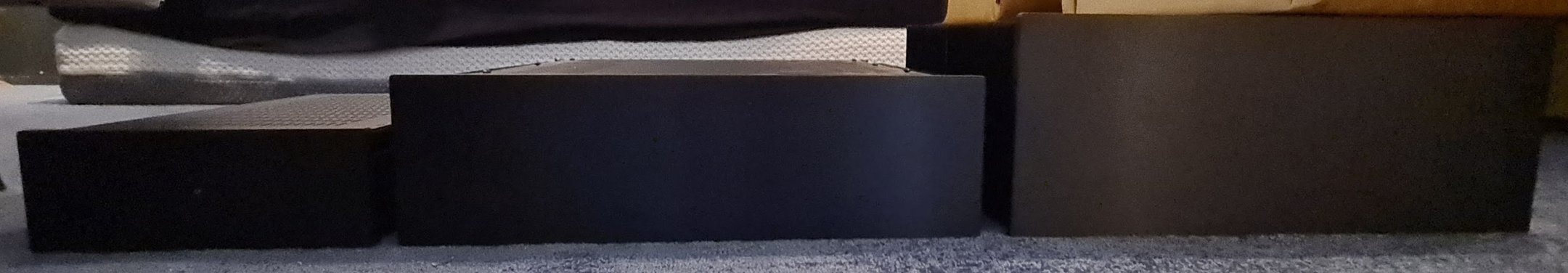

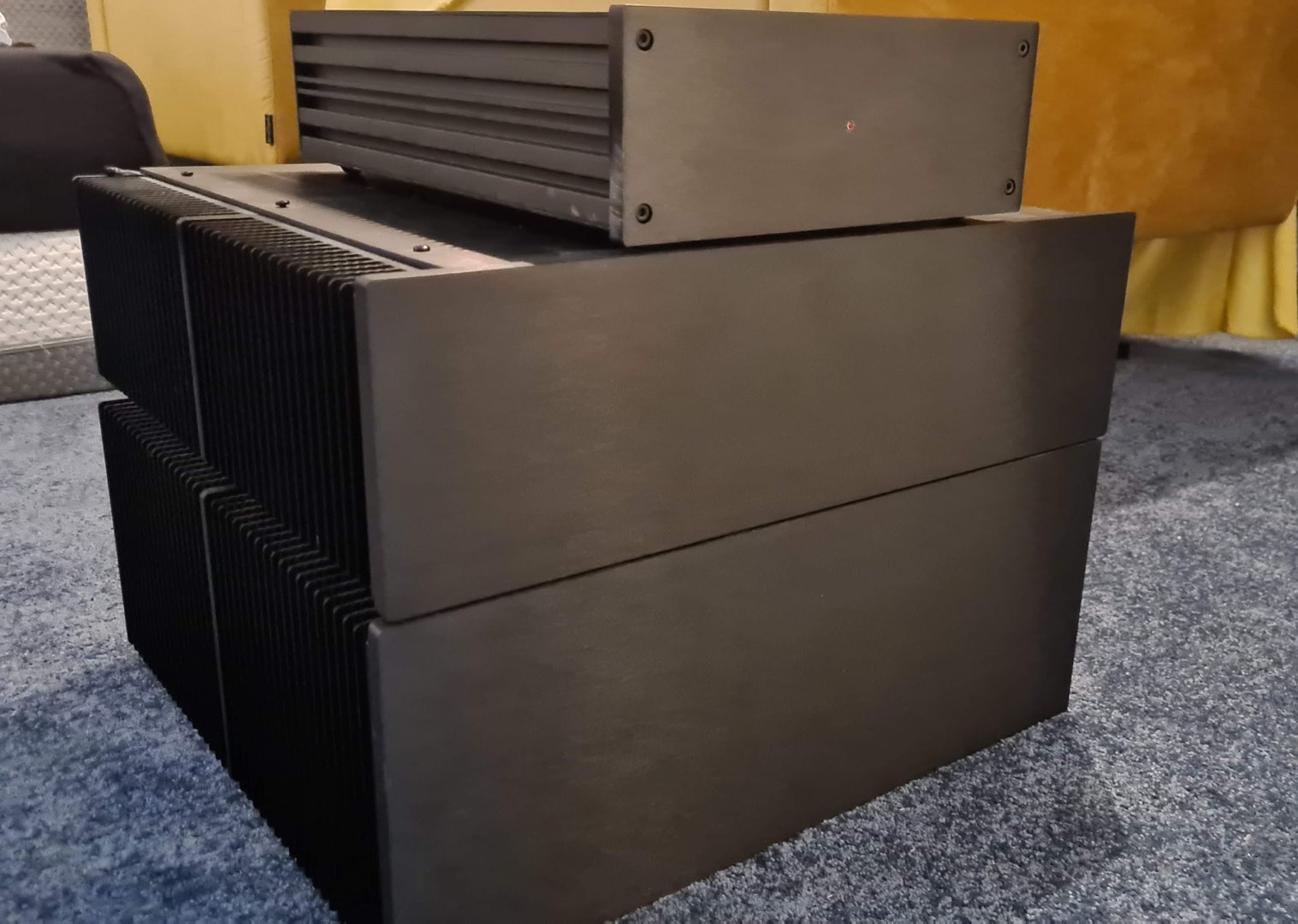

Fra topp til bunn.
2*600W
2*110W
2*20W

Hhv. klasse D, klasse AB og klasse A

Tok bort den ene icepower forsterkern i anlegget. Ga 0 forbedring å gå for 2 stk (blokker) i stedet for 1 i stereo.



[bambadoo]

Måtte gå gjennom kablingen (i2s) mellom streamer og dac på nytt.
Trenger skikkelig jording.



[bambadoo]

Foretok et par raske målinger av dacen.
Dette er en diskret r2r dac som ikke akkurat har "state of the art" målinger. Min er rev1 og dam1021 modulen er nå kommet i rev7 faktisk. Noen tweaking og oppdateringer har blitt gjort med min.
Iflg. produsent har rev7 THD ved -1db 0.007%
Jeg har koblet en rpi direkte via i2s til den.

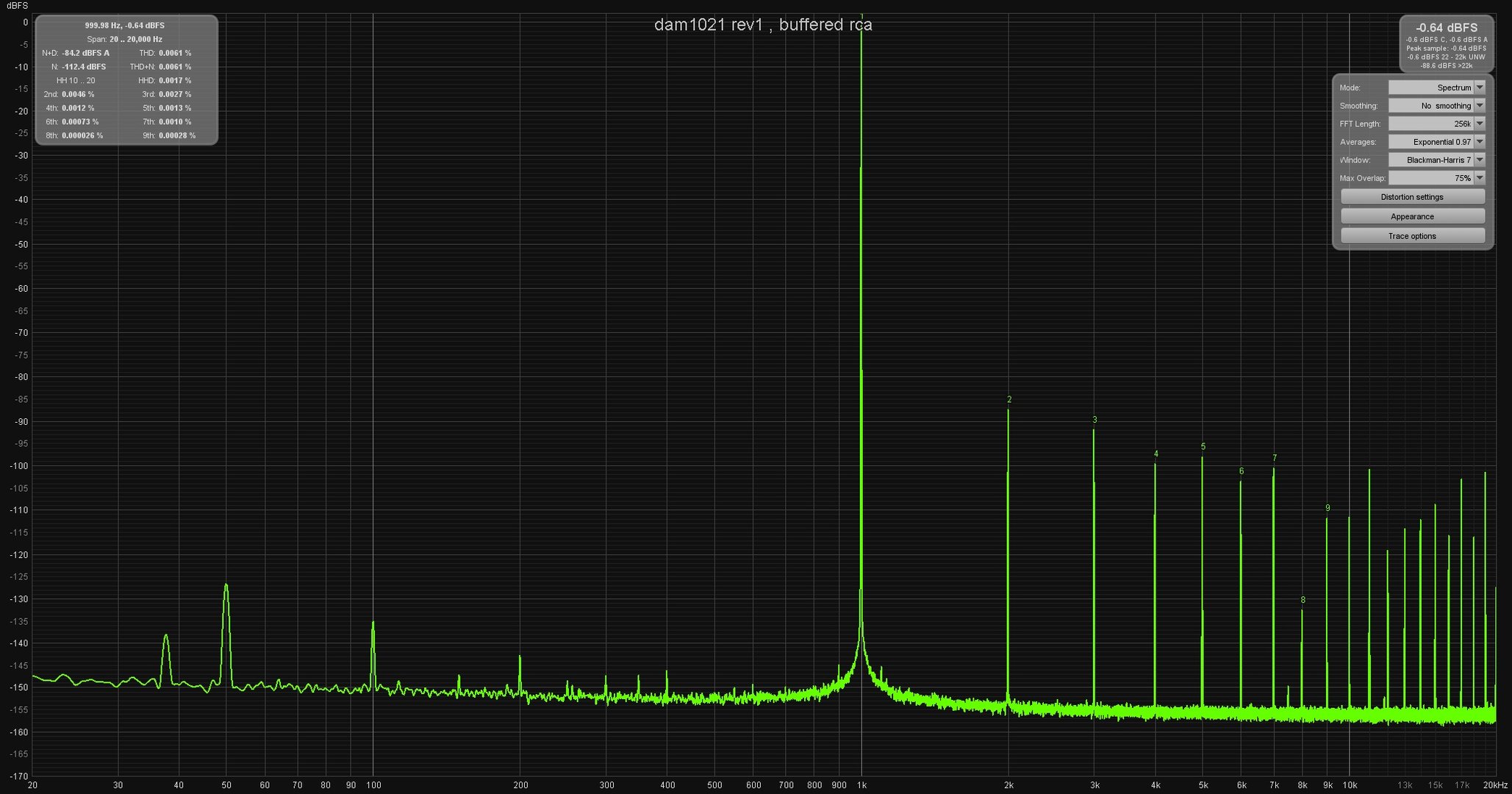

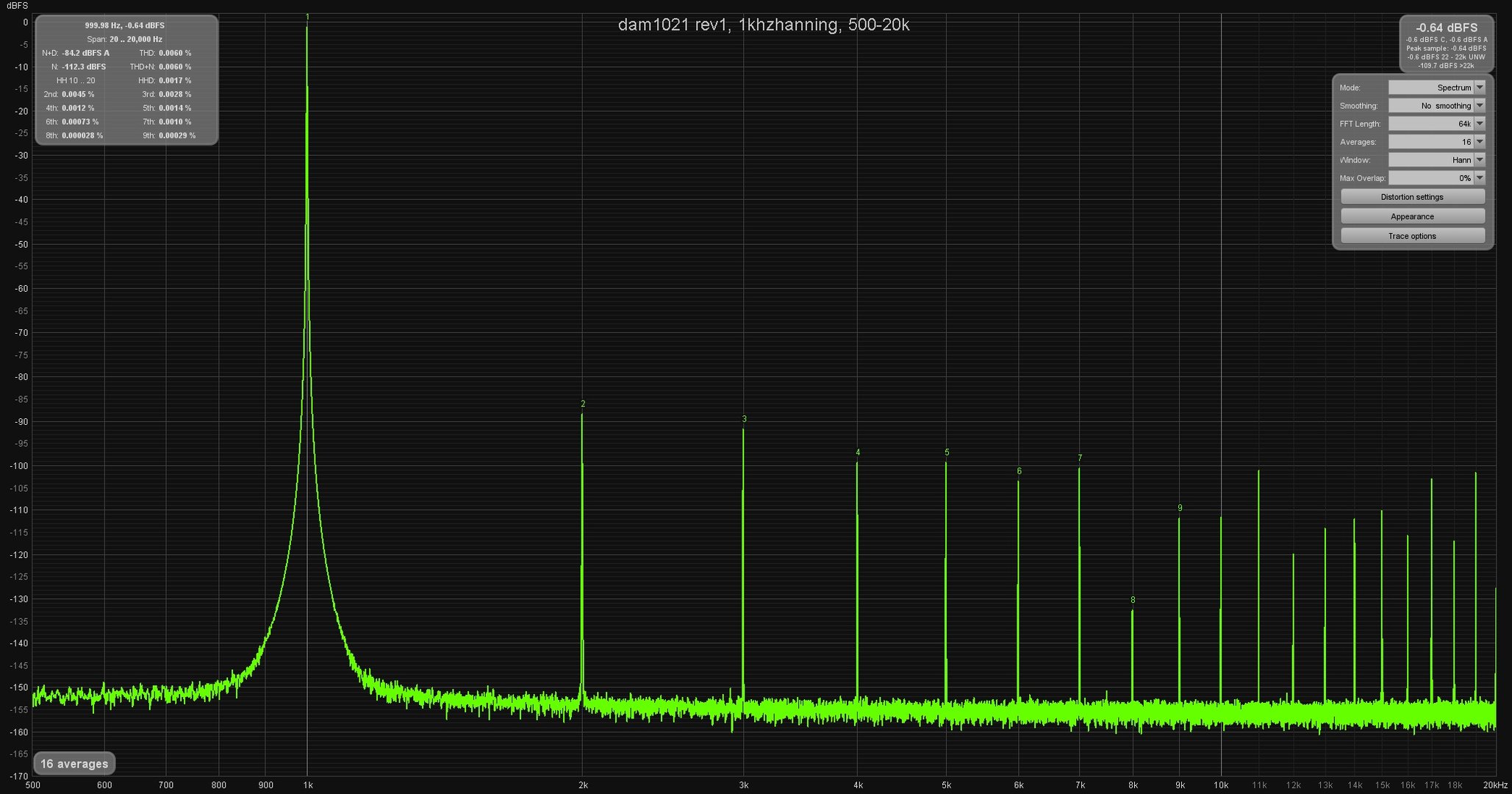

Under er måling som viser at det stemmer ganske bra med dette oppsettet også.

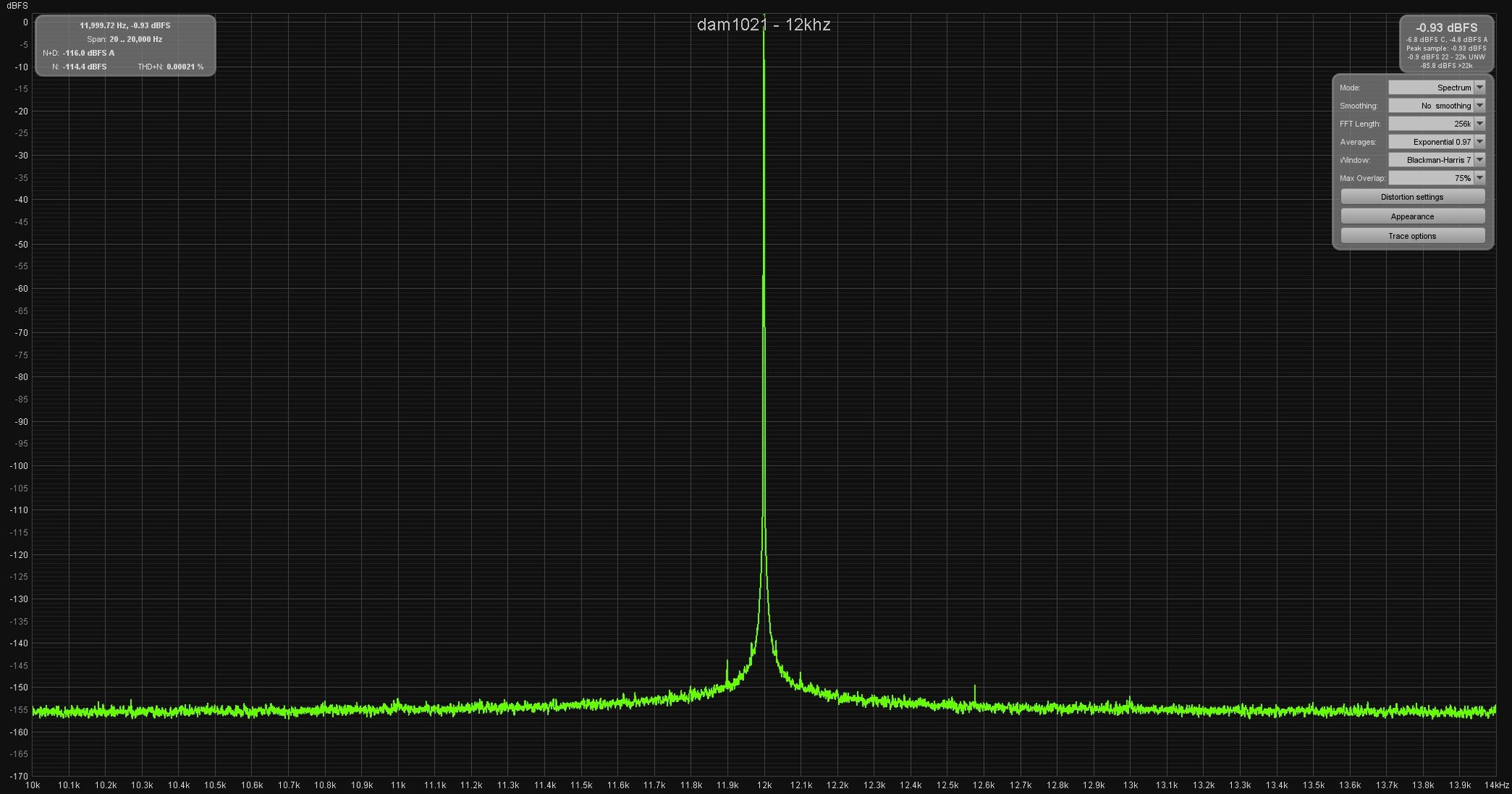

12khz tonen (som kan vise evt. jitter)

Det ser veldig bra ut.
Dette er med "buffer"

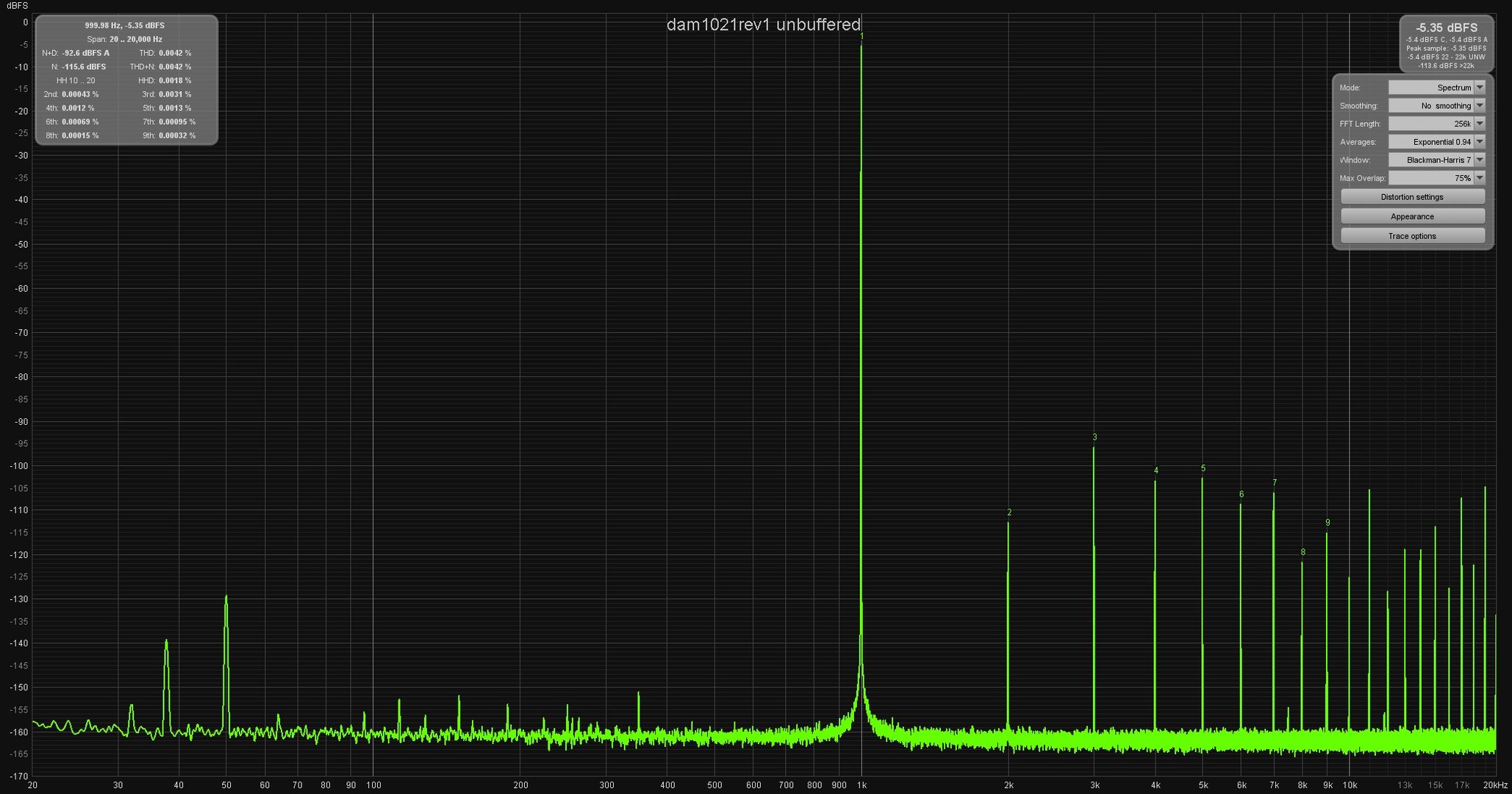

Uten buffer blir resultatet noe bedre men klarer ikke å få nivåen helt opp til 0dBFS (max 1.4v ut av dacen)

Måtte bruke et annet interface for å teste de balanserte utgangene og resultatet der var ikke så bra. Det er nok mine ringe enkle interface sin skyld.

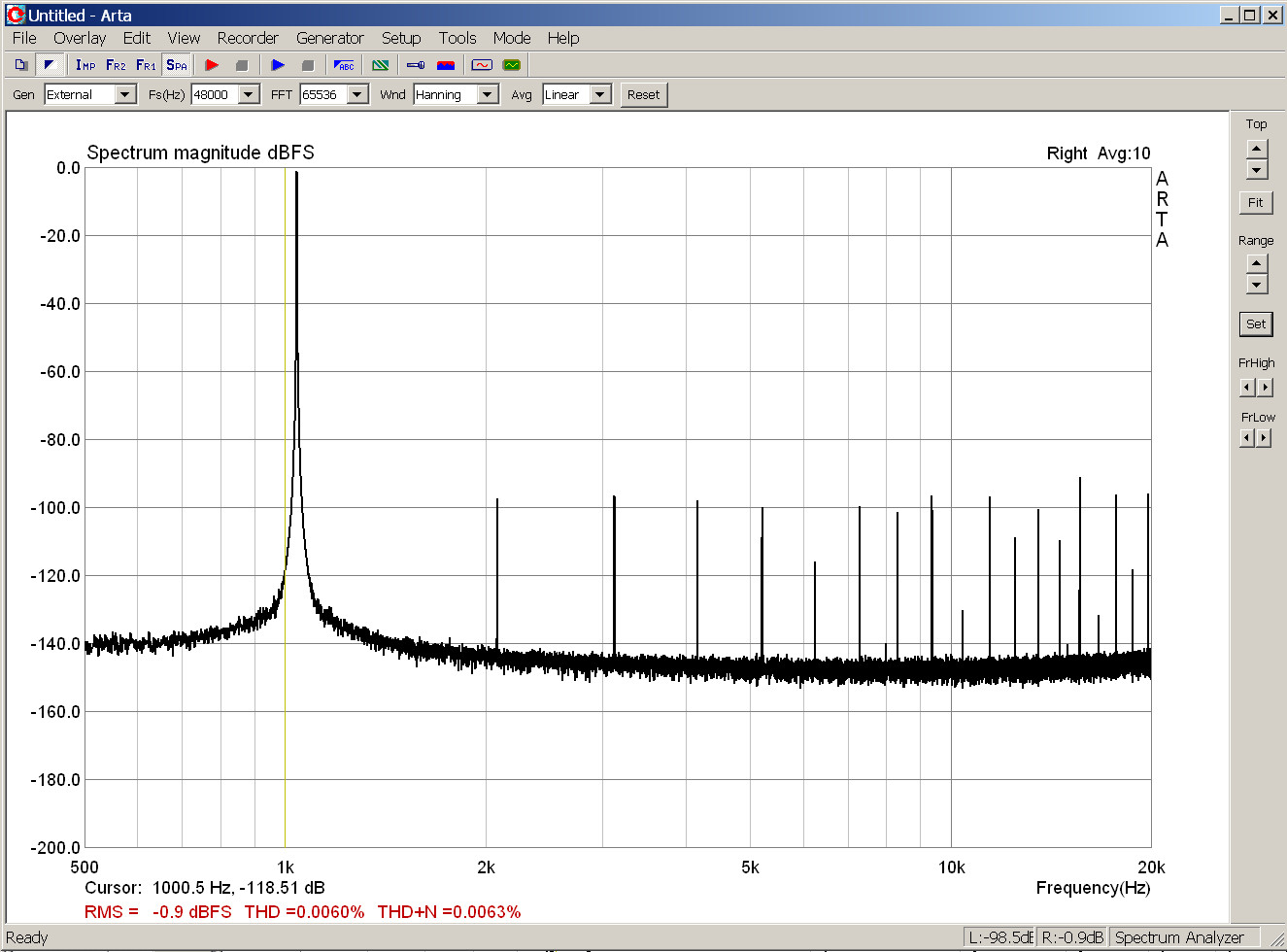

Her er produsentens måling:

Gjentok selv de samme oppsett i måling og det stemmer godt.



[bambadoo]

Vært mye måling og drit med dacen i det siste. Laget nye digitale lineære filtre blant annet og lastet opp.
Klarte kunststykket etter jitter måling å koble opp til anlegget igjen.
Vel, 12khz sinus tone startet opp med volum på fullt. 12khz og kanskje ca 500W stilnet diskanten ganske greit ila. et par sekunder...
Var rimelig vondt i ørene også. Membran sto bent utover og skjønte raskt at her var det bare å bestille nye. Denne gangen ble det Satori tw29r - b (black). Noe penere sånn sett.
Benyttet også muligheten til å tune (roe ned bassen) for å dempe den "festkulen" som er lagt inn med hensikt. Det ble rett og slett for mye og har dempet ganske mye med dsp fra ca 200hz og ned.

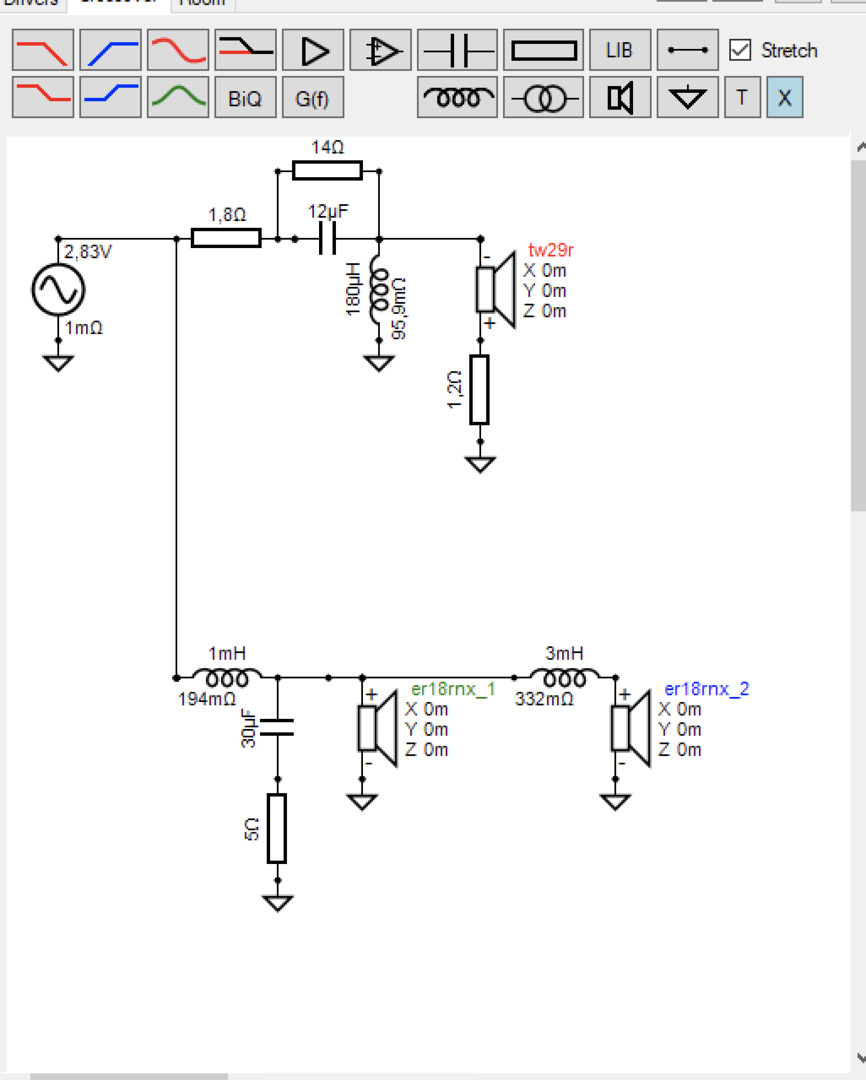

La inn en 18mH spole i serie med den ene bassen .

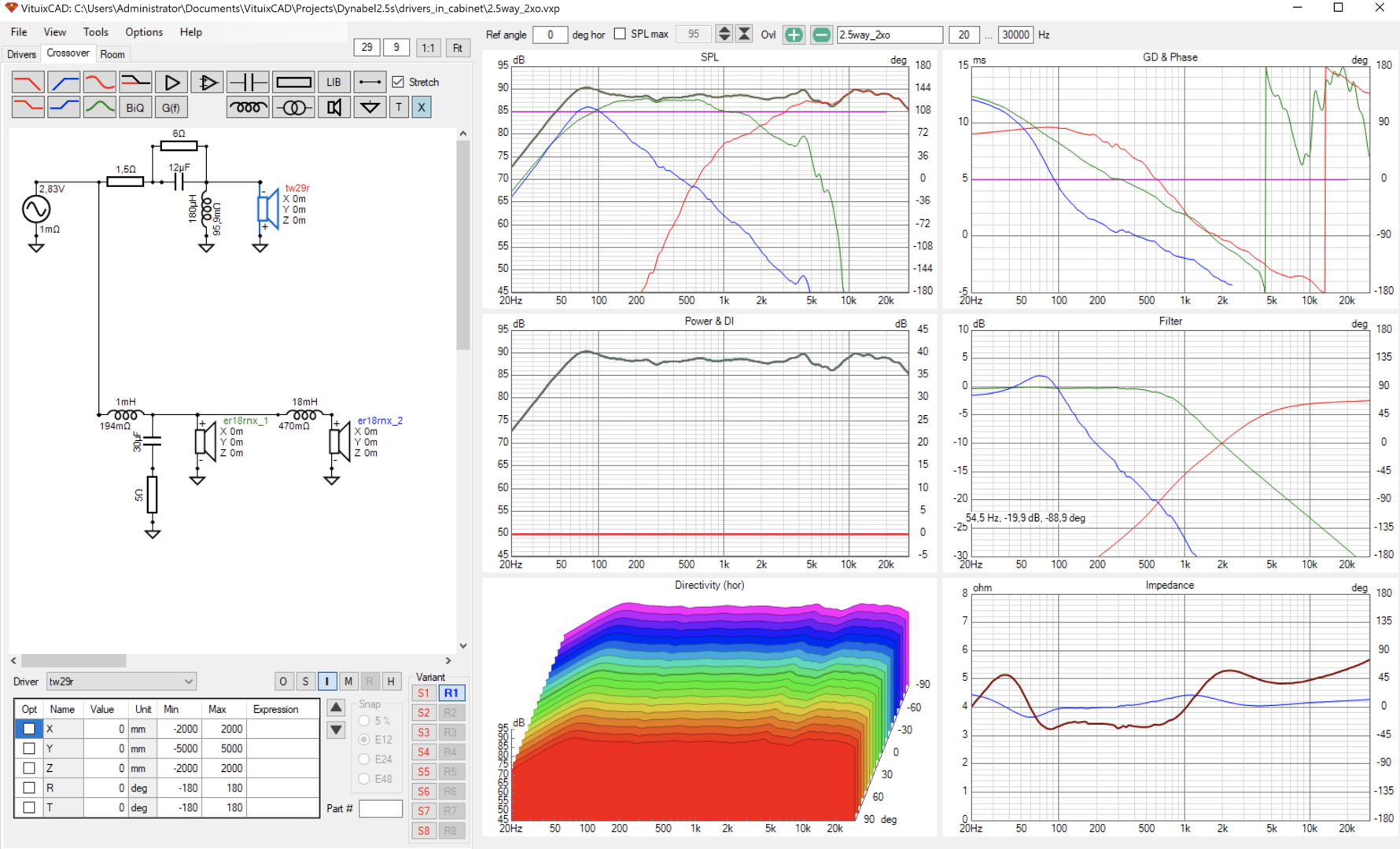

Responsen simulert ser bedre ut også. Kan også legge inn en notch for å dempe rundt 4600hz men vet ikke om det har noe for seg.

Resultat er mer "kontant" bass og mindre "romling"..
Da skal det måles noe mer og jobbes med plassering og "toe in"..



[bambadoo]

Her er forøvrig respons målt på medfølgende digitale filtre fra Soekris. Dette er 44.1khz

Hhv. lineær, minimum, kombinert og "soft roll off".
Ser vi på blå graf så er full attenuering allerede på ca 21.8khz. Altså endel før Nyquist.

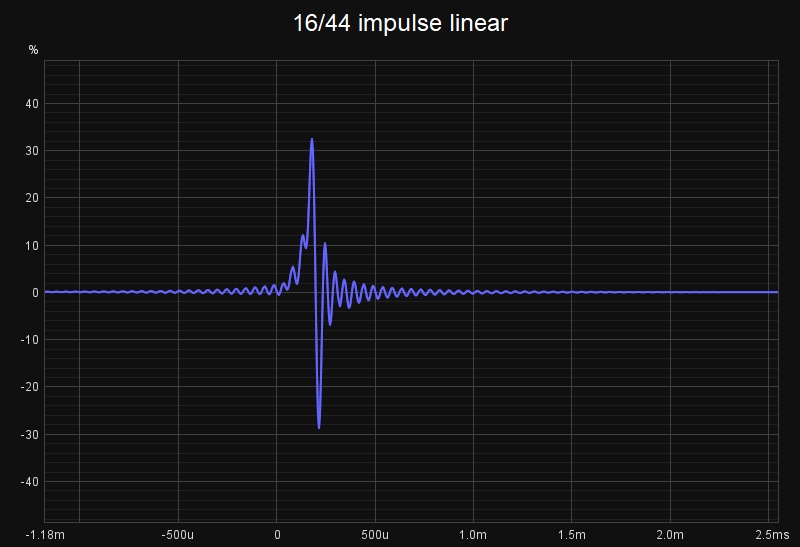

Mitt lineære filter ser slik ut:

Impuls respons ble litt bedre også.



[bambadoo]

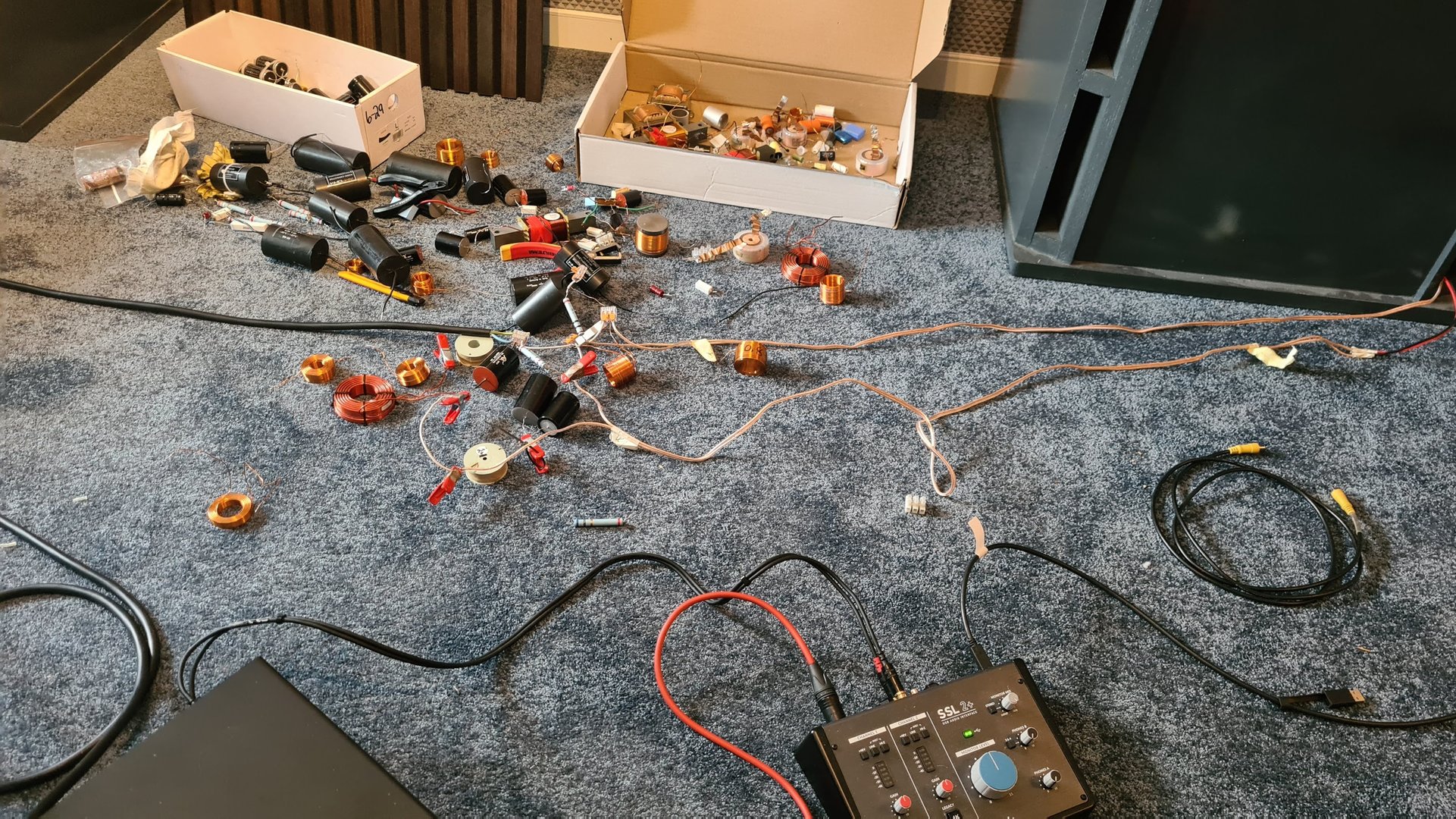

Fram og tilbake er like langt mtp. delefilter på diy HT.
Har nå drevet mange timer og "tunet" fram og tilbake på den siste bassen.
Er tilbake til utgangspunktet men justerte litt på noen motstander i diskant. Dempet litt der og skapte en bittelitt skarpere avrulling nedover hos diskanten.
Foreløpig resultat er et noe "renere" lydbilde og fått dempet den hevingen som lå rundt 700hz-1khz (ca)

Noe "lettere" laste er det også blitt.

Peakene jeg har rundt 45,65 er romrelatert. (I tillegg til en masse andre romrelaterte greier....)



[bambadoo]

Da er 15" coaxene under lupen igjen. Målinger av impedanse og spl fra både bass og diskant er målt. Helt nytt delefilter er under oppseiling.
Mye humper og skjær her.



[Haavard]

Vurdert dbx?



[bambadoo]

Gi meg noen dager/uker med blod svette og tårer så mulig...



[bambadoo]

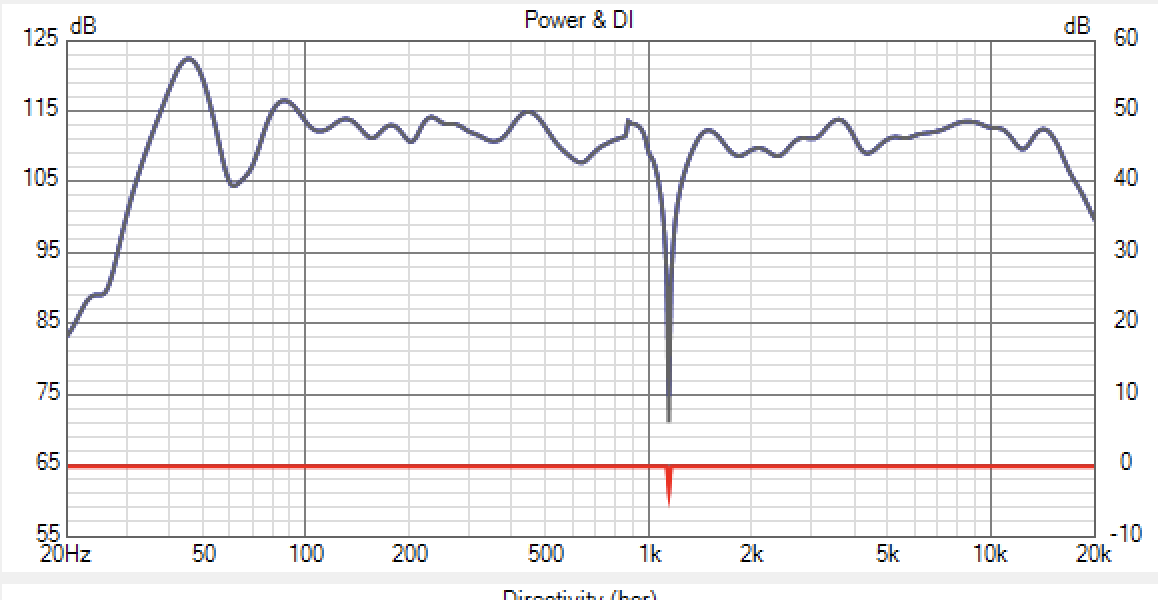

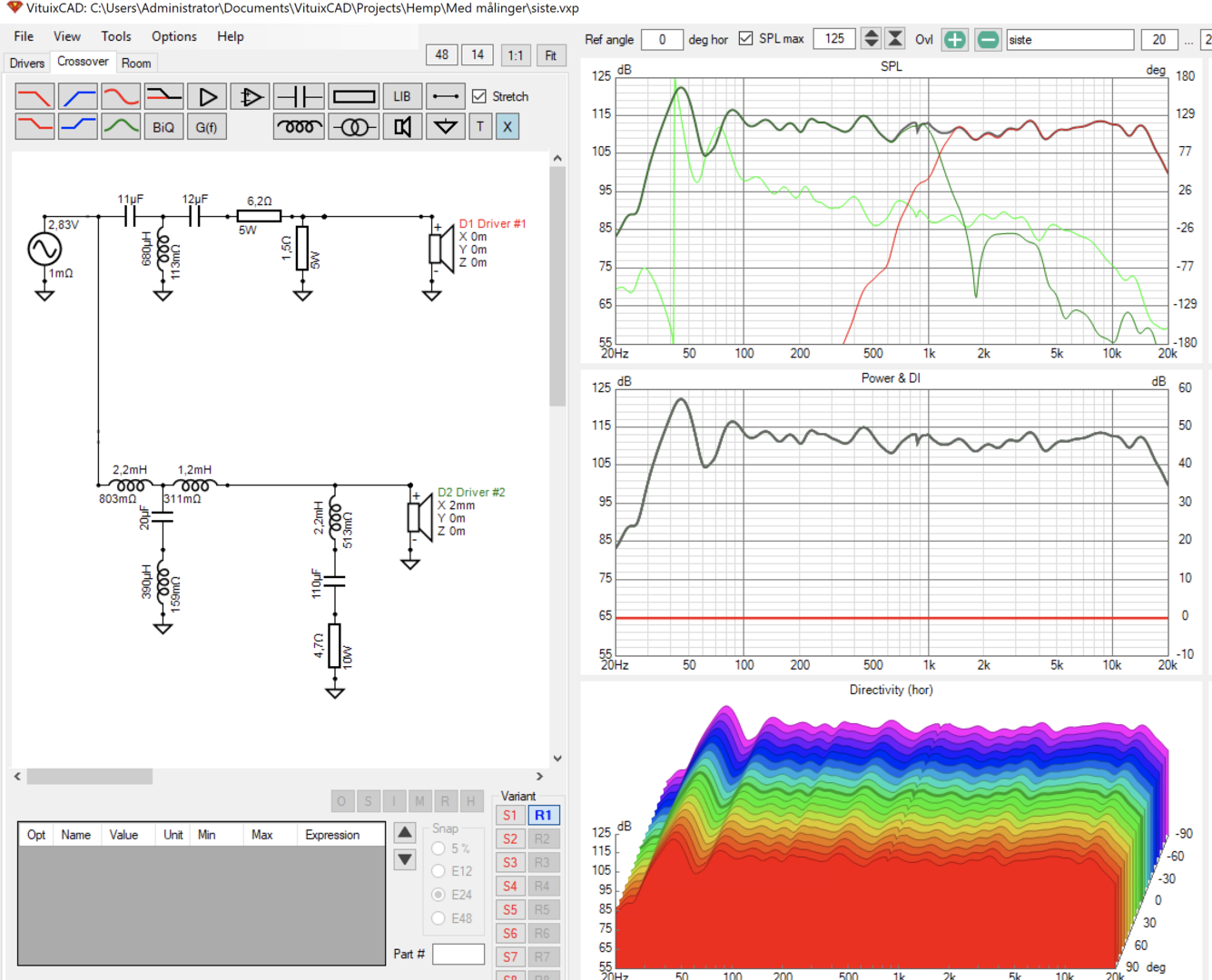

Her er foresten et alternativ som skal testes ut. Merk frekvensrespons er nok bare gyldig fra en 300-400hz og ut..

Invertering av bass(eller diskant) gir "dyp null".



[bambadoo]

En kan også få kjøpt fabrikkbygde delefilter til radian 5215b
Skjema for de er slik:



[bambadoo]

Hun sliter meg helt ut



[Haavard]

Personlig ville jeg dempet nivået i diskanten mer.
Men én fin kurve og godt utgangspunkt for å tune i ettertid



[inpain1968]

Hun sliter meg helt ur
Vis vedlegget 844465

Faen ikke fred å få



[bambadoo]

Personlig ville jeg dempet nivået i diskanten mer.
Men én fin kurve og godt utgangspunkt for å tune i ettertid

Ikke uenig i det. Dette er estimert on axis SPL på 1m avstand. Det vil se endel anderledes ut i lytteposisjon så gjør evt. noen endringer der.



[Bergfinn]

Men én fin kurve og godt utgangspunkt for å tune i ettertid

...en fin kurve på gresset der var da et godt nok utgangspunkt, eller....?
ref; #303



[bambadoo]

Litt tid for meg selv idag.

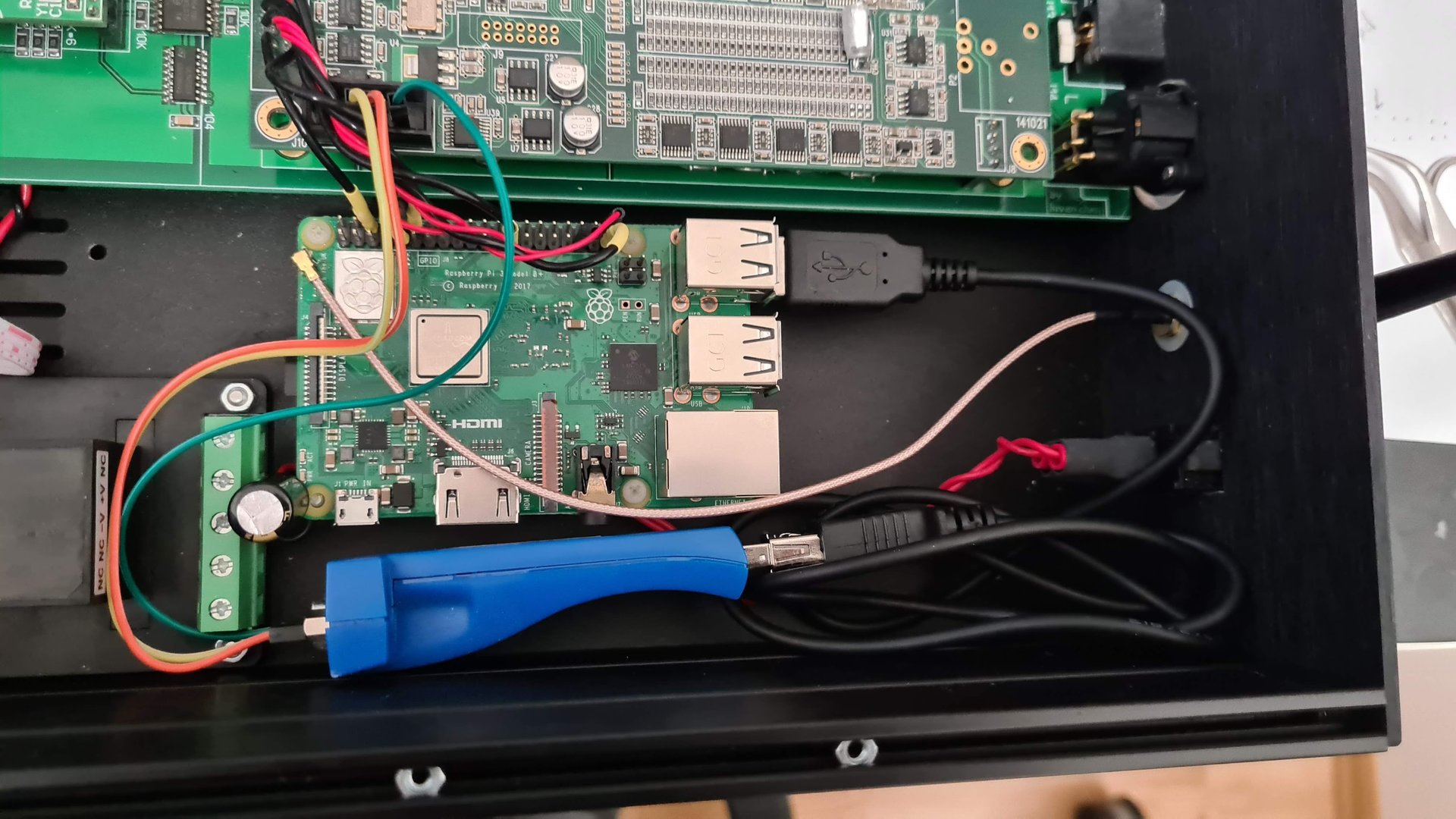

rpi3b+ som er "streamer" inni dac boksen "støyer" litt trådløst. Dvs. det interferer litt under bufring mot i2s linjene til dacen. Spesielt med lokk (stål) på boksen.
Løsning, hacke ekstern antenne til rpi

Var knotete og de minste komponentene jeg har opplevd. Er det 0201 benevnelse på noen kondiser som skal fjernes mon tro? Ser ut som støv.
Vel litt banning i svetting så fungerer det.
Og ikke noe støy igjen.
Antenne nå på utsiden av boksen.



[bambadoo]

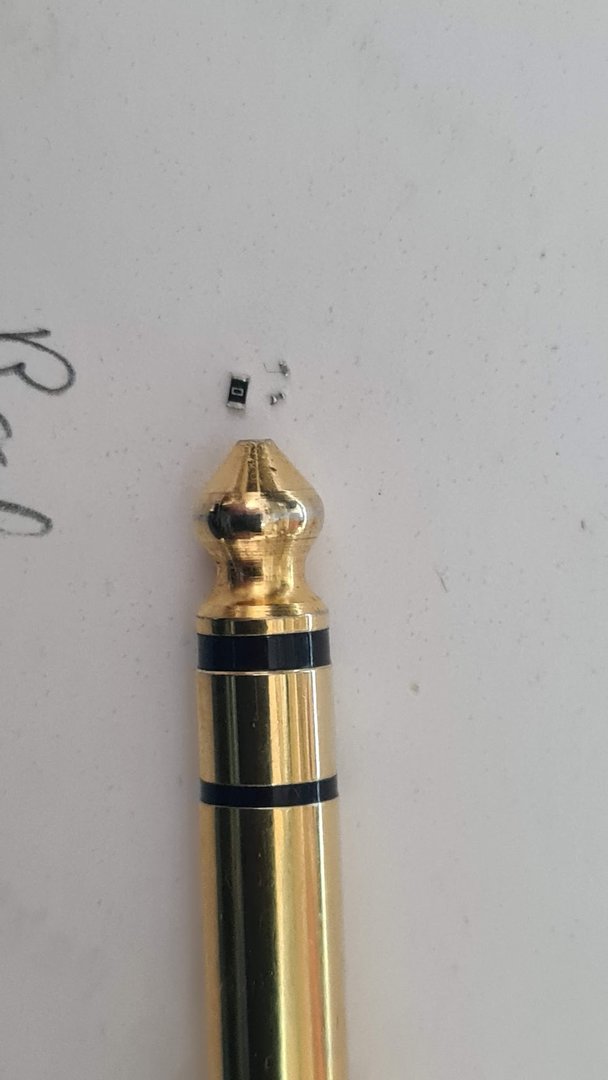

Inntrykk av størrelse på rakkerene.
En Jackplugg, en 0ohm 0603 smd motstand og et par 0201 smd kondiser. 2 fant jeg aldri igjen. De skulle uansett fjernes for "hacken" sin del.



[mk1classic]

"The 0201 SMD package measures 0.024” x 0.012” which is 0.6 x 0.3 mm. The 0201 SMD is specially designed to enhance reliability in applications that need spacing. "

Smått! Jeg mener det var 0603 size som var "vanlig" sist jeg bygge et SMD basert kort, et VEMS ECU til et bil prosjekt..
