Xindak DAC-5 modifisering

[Cobra2]

Jeg byttet til meg en NY DAC-5, egentlig for å selge videre...men...jeg er uhelbredelig...
-så noen modifikasjoner bare måtte komme...
Jeg begynner med første-intrykket; bli kvitt noen blå dioder!

Den ble ganske mye roligere å se på med "gamle" røde og grønne dioder...

Arne K



[Cobra2]

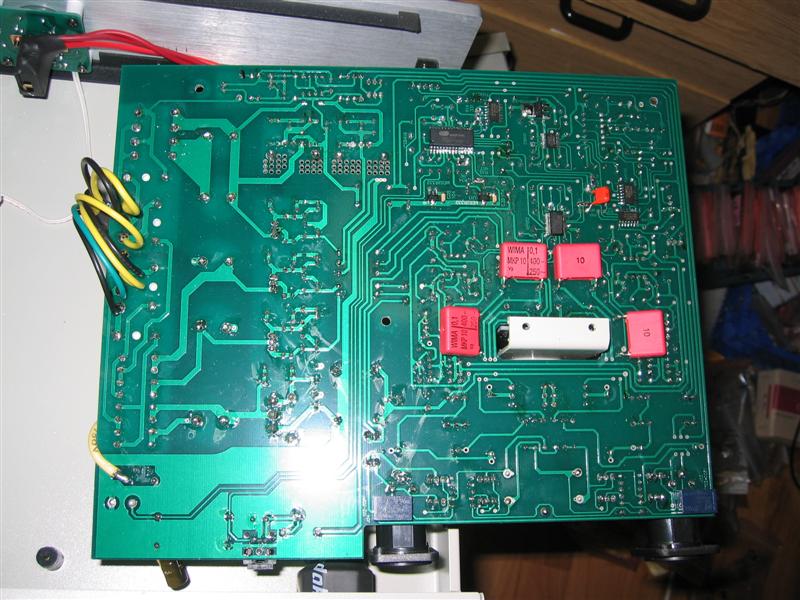

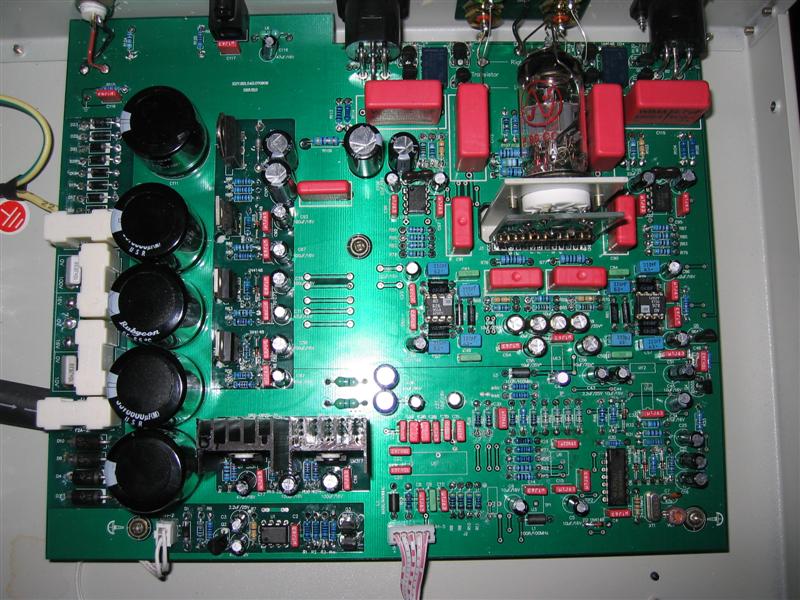

So, - what's under the hood?

Digital inngang: CS8416 -> Upsampler: CS8421 -> Dac: AD1852 -> OpAmp: OPA2604 / Rør: JJ E88CC

Alle tiljengelige data-blad ble hentet ned, og studert...

Arne K



[Cobra2]

Et par detaljer blir justert i forbindelse med komponent-verdi, sammenliknet med data-blad, og andre, mer kjente Dac-konstruksjoner.
OpAmpene ryker ut, til fordel for sokler, så flere enkelt kan testes. Først ut: AD826.
Ut fra Dac-chip, er det 2 stk elektrolytter som står som DC-sperre, byttet med BlackGate Non-polar, et par OSCON blir også innbyttere.

Arne K



[Cobra2]

Etter litt små-lytting, tror jeg nok at den har blitt mer oppløst.
Men, selv rett fra esken, er det en god Dac for prisen.
Plassering og realisme virker bra, ingen lytte-tretthet enda. Lytter hovedsaklig på SS-utgangen.

Rør-utgangen vil jeg ikke kommentere for mye enda, men den trenger absolutt en justering.

Arne K



[Morpheus]

Virkelig spennende . Jeg har vurdert denne dac'en selv så det blir spennende å se hvordan en blodtrimmet versjon vil fungere/lyde. Dessverre er jeg ingen rå DIY'er selv, men jeg har et sterkt ønske om å komme ut av "skapet" med tiden. Har tatt vare på en eldre Sony cd-spiller kun for det formålet å trene litt

Skal bli gøy å følge tråden videre!



[Biffig]

Hei.
Jeg også holder på å bli sprø av disse øyestikkende lysdiodene.
Er det noen enkel mulighet for å bytte dem ut med noen som lyser kanskje 1/10. Evt, dempe de som sitter i?



[Cobra2]

Det skulle ikke være noe problem å få dempet dem...2-3 motstander burde være nok.

Arne K



[mferkingstad]

Det enkleste er vel å gjøre som Cobra2, bytte ut dei grusomme blå med noen røde eller grønne



[Morpheus]

Kommer du til å fjerne mute-transistorene?



[Cobra2]

Kanskje...men det er mute-releer der...har ikke sjekket alle detaljer enda. Det er et par områder som er viktigere foreløpig, og hvor jeg forventer større uttelling...men uten skjema, blir det en liten bit om gangen.

Arne K



[Biffig]

Jeg gjorde det så enkelt som å ta av dekselet og trekke ut ledningene som går til styrepanelet og lyset til av/på bryteren. Nå er det ikke lys i den uansett. Det var en stooor lettelse å bli kvitt det grusomt sterke lyset.



[Cobra2]

Etter litt måling, finner jeg at rørets bias er satt (for) lavt. Det trekker bare 4 mA pr triode-halvdel.
6922/6DJ8 bør etter sigende ha (mer enn) dobbelt så høy bias.
Skal teste litt mer, og finne passende motstand-verdi.

Arne K



[motoren]

heisann arne og takk for sist

blir spennende å se hvor du havner med dacen,spes det med bias på røret.hva kan en forvente med riktig bias mon tro?
må kanskje ha min også under lupen ser det ut som.

mvh



[Cobra2]

Om jeg bare hadde hatt tid til alt...og vært litt flinkere med last-linjer...

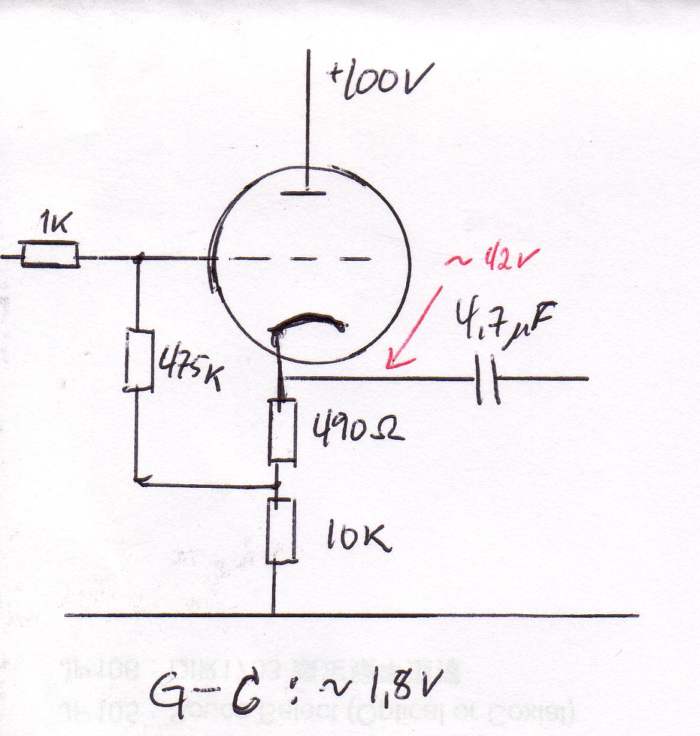

Her er kretsen; "Cathode Follower", rør: 6922/6DJ8
Noen som har tid til å hjelpe?

Arne K



[Eivind E]

Hei.
Jeg er bare nybegynner og ikke noen ekspert så det kan hende alt jeg sier er feil uansett..

Men dette er i allefall hva jeg tror (som godt kan være feil)..

Hvis denne står som katodefølger så har det vel ikke så mye for seg å tulle med dette her.
Da er det vel hovedsaklig der for å få ned impedansen på utgangen.
Jeg trodde det var slik at når et rør står som katodefølger er alltid mu faktoren 1.
Dermed har det ikke så stor innvirkning på lyden heller, om man bytter dette.
Hvis det jeg sier stemmer, så tror jeg ikke det har noe for seg å endre noe på dette.



[Cobra2]

En "CF" har alltid mindre enn 1 ganger gain.
Det betyr ikke at den er "usynlig"...
Men, er enig med at en enkel krets som dette, normalt ikke er total-avgjørende for lyden.

Arne K



[Lars™]

@Cobra2 (eller andre)

Har du noe specs på disse diodene? Jeg vurderer å bytte.



[Cobra2]

Mener å huske at jeg brukte vanlige 3mm dioder.
Any color you like...

Arne K



[Lars™]

Mener å huske at jeg brukte vanlige 3mm dioder.
Any color you like...

Arne K

OK, thx
