Utregning av koblingskondensatorer i delefilter.

SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Hei

Jeg har bygd meg et 2 veis Linkwitz Riley aktivt filter, deling på 200hz.
Montert og testet, låter bra men den gir dc ut til effektforsterkerne ( Hiraga HP / DPA6.1 LP ).
Ut fra DPA`n fikk jeg 900mVdc pga at den ikke har kondiser på inngangen.
Har nå montert koplingskondensatorer på utgangen av delefilter.
10mF på lavpass utgang og 2,7mF på høypass utgang.
DC ut fra DPA er nå 15mVdc, litt mere på Hiraga men det skal justeres på printet i forsterker.
Så til spøsmålet: er dette riktige verdier jeg har på kondensatorene?
Var inne på V-Cap.com og så på en kalkulator der men ble ikke klok.
Noen som vil prøve seg?

Hiraga har 35K inngangsimpedanse, DPA6. har 200K inngangsimpedanse.
Kjører Seas Excel 10" i bassen.


Frank

Sist redigert:

AAaF

Overivrig entusiast
Ble medlem
12.01.2007
Innlegg
962
Antall liker
106
mF eller µF? 1mF = 1000µF.

Antar du snakker om µF. Knekkfrekvensen, -3dB, i ditt tilfelle vil bli:

f = ______1__________
(2 x 3,14 x Rinn x kapasitans)

f = 1/(2 x 3,14 x 35000 x 0,00001)
f = 0,45Hz

Dersom det lar seg gjere, så er det ein fordel om denne knekkfrekvensen er 1/10 av nedre frekvens du skal gjengi, for at det ikkje skal påvirke resultatet. Rekner ikkje med du skal lågare enn 4,5Hz.


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Hei, jeg mener uF-microfarad.
Nedre frekvens på 45Hz for 10" i 50L kasse med akustik ventil, ikke feil det.

Hva blir da verdien på høypass og lavpassdelen?

Ikke så god på regning ( :


Frank


KJ

Hi-Fi freak
Ble medlem
10.10.2004
Innlegg
9.650
Antall liker
1.188
SPICE gir :
2,7 µF i 35k ohm gir en nedre grensefrekvens (-3 dB) på 1,68 Hz
10 µF i 200k ohm gir en nedre grensefrekvens (-3 dB) på 0,08 Hz

mvh
KJ


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Takk for det KJ

Men hva ville hvert den beste verdi i mitt tilfelle med Hiragan og DPǹ?
Eller spiller det ingen rolle så lenge komponentene sperrer for DC.
Trodde kalkulatoren som feks er på V-cap.com var for og finne den perfekte verdien.
Som det står er det ikke nødvendig med større verdi enn nødvendig.
Så litt mere på regnestykke der, ved 0,47uF i 35K ohm er nedre grensefrekvens (-3db) 10hz, 100Hz optimal lavfrekvens respons. 100Hz er en oktav lavere enn delefrekvensen.
Er litt usikker på hva optimal lavfrekvens vil være på høypassdelen.
På lavpassdelen med DP med 200K ohm: 0,4uF ( evt bruke 0.33uF eller 0.47uF ) så blir nedre grensefrekvens (3db) 1,99Hz, 19,89Hz optimal lavfrekvens respons (neo de skriver er at en 20Hz lavgrense er bra for nedre grense lavpass). Hva tror dere?


KJ

Hi-Fi freak
Ble medlem
10.10.2004
Innlegg
9.650
Antall liker
1.188
Det viktigste med en koblingskondensator etter et delefilter er at den har så lav nedre grensefrekvens at den ikke påvirker filterfunksjonen (nivå og fase). 1:10 mellom nedre grensefrekvens i koblingskondensatoren og delefrekvens kan være en grei tommelfingerregel, men det avhenger av filterfunksjon mm og hvordan det hele summerer til slutt.

Dersom det ev. brukes kondensatorer som kan være tilbøyelige til å forvrenge så bør nedre grensefrekvens også være så lav at det med god margin er usannsynlig at det blir et signalavhengig spenningsfall over kondensatoren. 1:10 er kanskje fortsatt en grei tommelfingerregel, men det kan like godt være 1:30 - 1:50 eller noe. Noen kondensatorer kan ha strømavhengig forvrenging, men det er neppe ei aktuell problemstilling etter et aktivt delefilter på linjenivå med veldig lave signalstrømmer.

Jeg kjenner ikke kalkulatoren til v-cap.com så den skal jeg ikke si noe om.

Dersom du bruker gode industristandard-kondensatorer uten forvrenging / egenlyd av betydning (gode polypropylen kondensatorer) og med en passende fysisk størrelse (slik at du slipper å lage unødvendige kråkereir som kan gi opphav til degradert ytelse), så er det ikke noe stort poeng å minimere størrelsen i µF. Det med passende fysisk størrelse (god signal-ruting) er viktigere enn det mange kråkereir kan tyde på. Kondensatorene skal også ha en spenningstoleranse som med god margin overgår behovet (AC+DC spenning) og ev en god pulstoleranse dersom den brukes til effektformål (i en høyttaler), men ingen av disse to siste forholdene er veldig vanskelige/viktige i et vanlig aktivt delefilter med signaler på linjenivå.

Mvh
KJ


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Takk for svar!

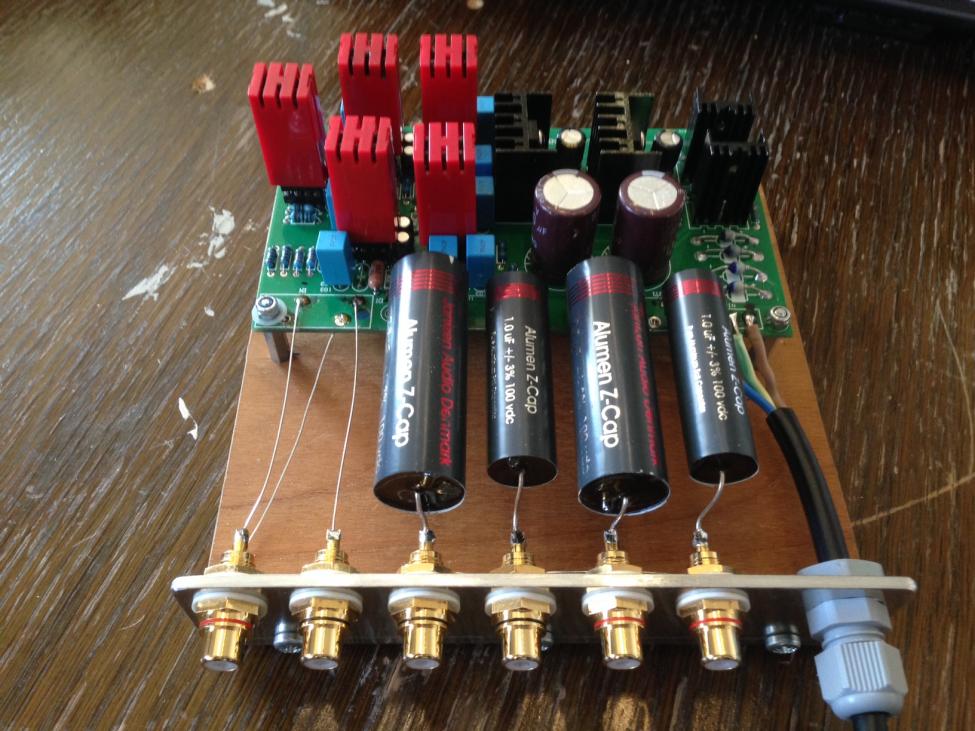

Har etter og testet med Mundorf SIO et par uker gått for Alumen på både LP/HP (2,7uF/1,0uF)
SIO er kjempefin i toppen men har en farging i mellomtonen som blir litt unaturlig for meg.

Har også puttet inn 5 stk Burson V6 vivid opamper.
Fy fader for et løft fra 5532.

Frank
