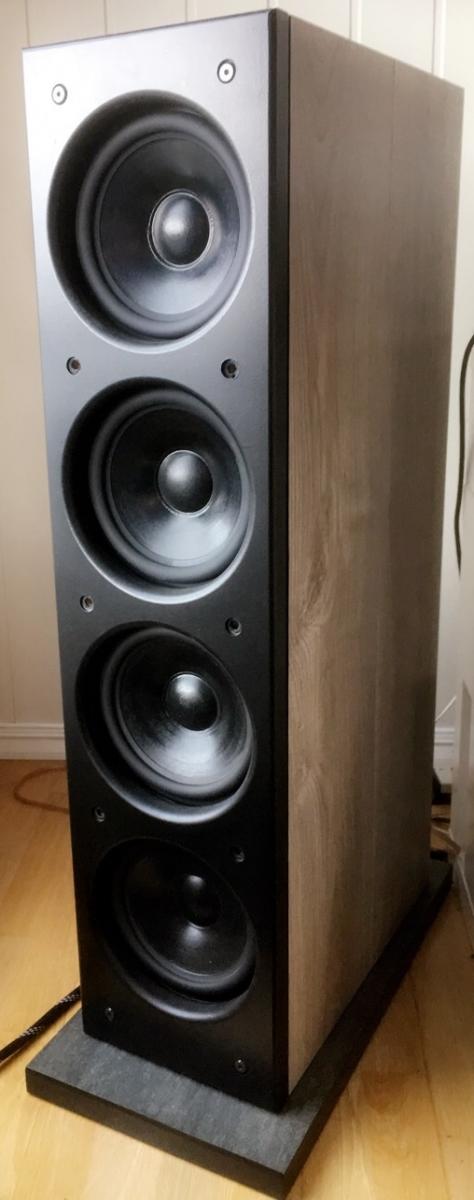

    Går med tanker om å bygge et par subber som skal assistere de jeg allerede har. Spiller nå på 2 x 4 stk Seas 8" (CD22RN4X) og syns de kunne trenge litt hjelp til å flytte luft helt i bunnen. De eksisterende subbene spiller linjært fra 20 Hz og oppover til ca 125 Hz ved hjelp av DSP (Dirac) og plenty power. Tanken er å bygge 2 nye subber bestykket med 2 stk Dayton Audio RSS390HO-4 15" eller 1 stk Dayton Audio RSS460HO-4 18" i hver kasse. Kassa med 2x15 vil eventuelt være i underkant av 90 liter med Q på 0,7 , og kassa med 1x18" vil bli ca 70 liter med Q på 0,7. Disse vil selvfølgelig ikke spille kjellerdypt uten litt assistanse fra EQ/DSP og tilførsel av en god del effekt - men som nevnt tidligere så er det nok krefter tilgjengelig. Er det noen som har personlig erfaring med disse elementene fra Dayton og vet om de er brukanes eller ei i "små" kasser i den størrelsen jeg tenker på? Eller noen som har forslag til andre elementer som bør vurderes i samme prisklasse? Tiltenkt bruk er musikk, ikke hjemmekino.


    Har snekra 2 slike fra før og tenkte spe på med noe som flytter litt mer luft :cool:


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.029
    Antall liker
    878
    Sted
    Stord
    Torget vurderinger
    1
    På avsforum er det masse erfaring med Dayton, du kan jo søke litt der.


    E.H.

    Overivrig entusiast
    Ble medlem
    04.07.2013
    Innlegg
    671
    Antall liker
    311
    Jeg kan dessverre ikke hjelpe deg med noen av spørsmålene dine, men ville bare si at jeg liker de basstårna dine.
    Rent og pent, er frontplaten avkoblet fra kabinettet?


    E.H.

    Overivrig entusiast
    Ble medlem
    04.07.2013
    Innlegg
    671
    Antall liker
    311
    For øvrig så liker SEAS L26ROY/L26RO4Y små volum og flytter ganske mye luft med sin slaglengde.
    Det hadde jo sett flott ut med et tårn slike på hver side av de eksisterende:)


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    Jeg kan dessverre ikke hjelpe deg med noen av spørsmålene dine, men ville bare si at jeg liker de basstårna dine.
    Rent og pent, er frontplaten avkoblet fra kabinettet?
    Takker :) Ja, frontplaten ligger noen millimeter foran kassa. På bildet er ikke alle skruene til fronten på plass, work in progress ;-)


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    SEAS L26ROY/L26RO4Y små volum og flytter ganske mye luft med sin slaglengde
    Jo, har tenkt tanken...men da må det bli 4 stk pr side og prismessig så er det ikke konkurransedyktig med Dayton løsningen. Og er ikke nødvendigvis på jakt etter elementer med lang slaglende (ulineært), men heller større areal som ikke behøver så lang slaglengde for å oppnå samme lydtrykk. I enkelte sammenhenger sies det at det ikke er størrelsen det kommer an på, men til sub så tenker jeg at "size does matter after all" ;)


    el_mariachi

    Hi-Fi freak
    Ble medlem
    28.11.2002
    Innlegg
    5.606
    Antall liker
    370
    Anngående Dayton så tror jeg at jeg har lest et sted at "steinost" bruker slike.


    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    8.041
    Antall liker
    3.744
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Jada, de holder liv i huset de;)
    Bør opp i en 8 stk for å få flyttet litt luft.
    Klesvaska på andre siden av kjelleren skal jo blåses tør må vite.
    Høres ikke galt ut inne i furtebua, men oppe i stua er en annen sak.


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    12.383
    Antall liker
    3.826
    Sted
    Bergen
    Torget vurderinger
    10
    Har du vurdert å doble opp de du har og la de gå helt til taket...?

    Mvh
    OMF


    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    8.041
    Antall liker
    3.744
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Korntørke, de som ikke har følt hvordan de blåser burde prøve:)
    Handler om kapasitet dette, mange liker store motorer i biler, samme her.


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    Har du vurdert å doble opp de du har og la de gå helt til taket...?

    Mvh
    OMF
    Jada, den tanken har vært der. Hadde i utgangspunktet 12 stk av de elementene som jeg eksperimenterte med, men pga at det så mer "ryddig" ut med litt lavere kasser så falt valget på 2x4 elementer. Nå blir det 2x18" pr side i tillegg så regner med at det blir et greit tilskudd for de laveste frekvensene.


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    Da har sub til subben prosjektet sakte men sikkert kommet i gang, her poserer en av de 4 sammen med en fyrstikkeske.




    Rakk en kjapp tur innom Thaugland på fredag og fikk fylt opp bilen med MDF




    Kassene er beregnet til ca 70 liter med en Q på 0,7, men i praksis med avstivere og div så havner det totale volumet på rett over 90 liter. Ser man på tallene så vil F3 ligge på ca 42Hz, ikke mye til sub altså - men med hjelp fra DSP/EQ og roomgain så er håpet at disse skal kunne gi et greit bidrag fra 20-50Hz....elementene har en ok slaglende og tåler greit med effekt så det er håp.

    Har begynt prosessen med å lime sammen kassene, litt lamellkjeks, lim og en skrue eller to så er man i gang.





    To be continued....


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.531
    Antall liker
    2.298
    Sted
    Oppland
    Torget vurderinger
    22
    There is no replacement for displacement !

    Korntørke, de som ikke har følt hvordan de blåser burde prøve:)
    Handler om kapasitet dette, mange liker store motorer i biler, samme her.
    Gammelt ordtak som blir mindre og mindre gjeldene både når det kommer til motorer og i en viss grad subwoofere. Hadde i hvert fall ikke byttet ut min 3L med dobbel turbo mot en dvask amerikansk 7L V8.:rolleyes:

    Uansett, ser bra ut dette prosjektet. Flotte de du har bygd tidligere.


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    Det ble Dayton ja, 18 eller 15" ?

    Det ble 4x18". En kombinasjon av "svakere" dollar, tilbud hos Parts Express og billig frakt gjorde at 4x15 eller 2x18 som jeg opprinnelig tenkte på ble byttet ut med 4x18.


    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    8.041
    Antall liker
    3.744
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Blir det lukket kasse?
    Pass på å ha godt med avstivning.
    Er ganske godt med krefter i de dere.


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50

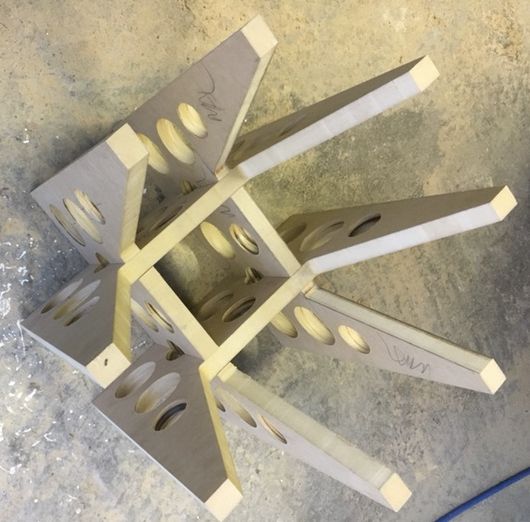

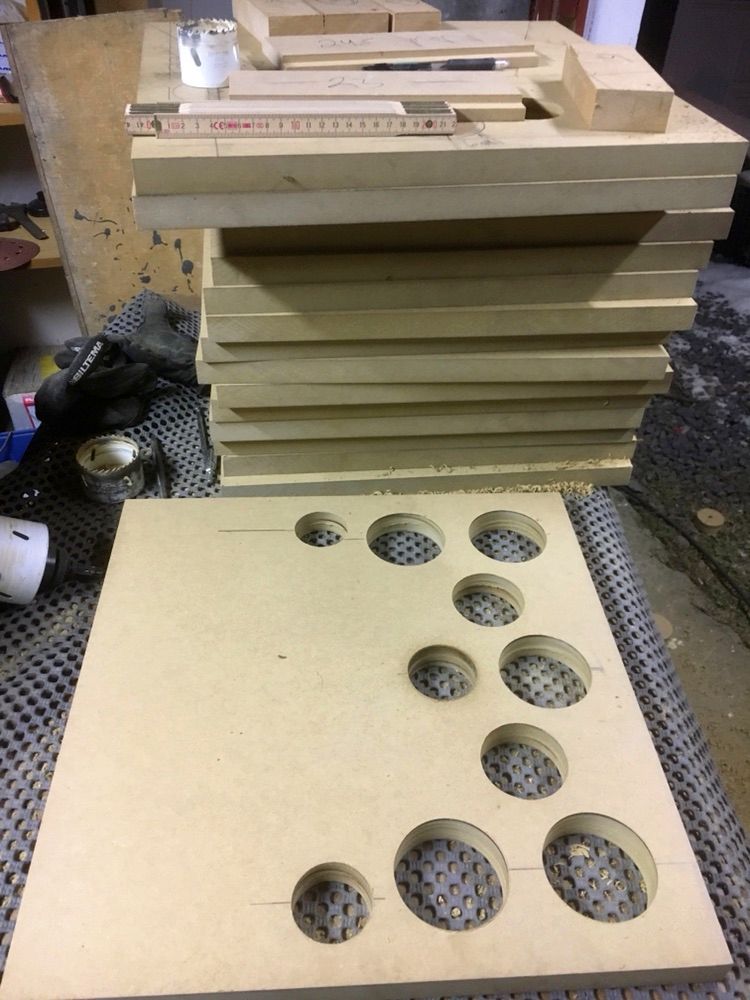

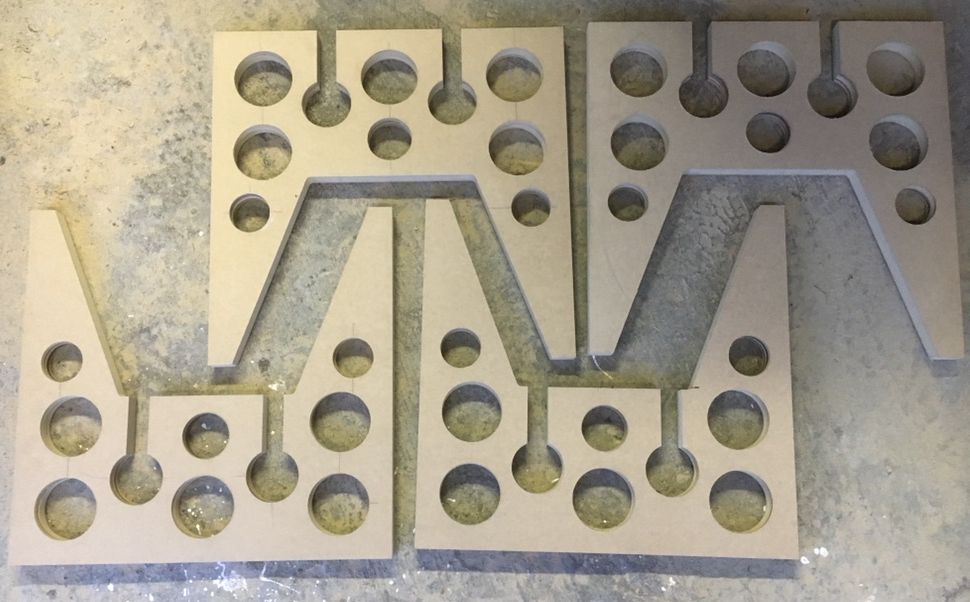

    Er i gang med produksjon av avstivere, bare lage 150 hull til nå så er den biten klar :cool:




    Det blir noen MDF-pucker av dette, halvveis nå....


    • Liker
    Reaksjoner: KJ

    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    8.041
    Antall liker
    3.744
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Herlig, stå på.
    Hadde samme følelsen da jeg gjenget 196 stk M4 mm hull i linjekildene mine i aluminium.
    Et lite tips, hvis du bruker de billigsagene med grøvre tenner som er i tynt metal så går det faktisk fortere.
    Ble litt overasket over dette da jeg hulla avstiverne mine.
    Kasta flisa lettere ut.
    Tenker da på de som har disse fjerbelastede innsatsene.
    Bare driten egentlig, men funker veldig bra, bruk og kast heter det vell:)


    Distinctive

    Æresmedlem
    Ble medlem
    04.12.2006
    Innlegg
    11.064
    Antall liker
    3.569
    Sted
    Stavanger
    Har du vurdert å koble subbene i stagger-tuned mode?
    Dvs. at 1 sub reproduserer bass fra Mains cut-off til 30Hz og den andre subben overlapper fra 30Hz og videre nedover?


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    Tanken er i utgangspunktet å benytte de eksisterende subbene med 4x8" i hver fra 20-125Hz og skjøte på med 4x18" fra 40-50Hz og ned.
    Alternativt 20-125 på 18" og kutte ut 8"

    Time will show….


    TEK

    Overivrig entusiast
    Ble medlem
    10.02.2002
    Innlegg
    903
    Antall liker
    105
    Sted
    Trondheim
    Torget vurderinger
    1

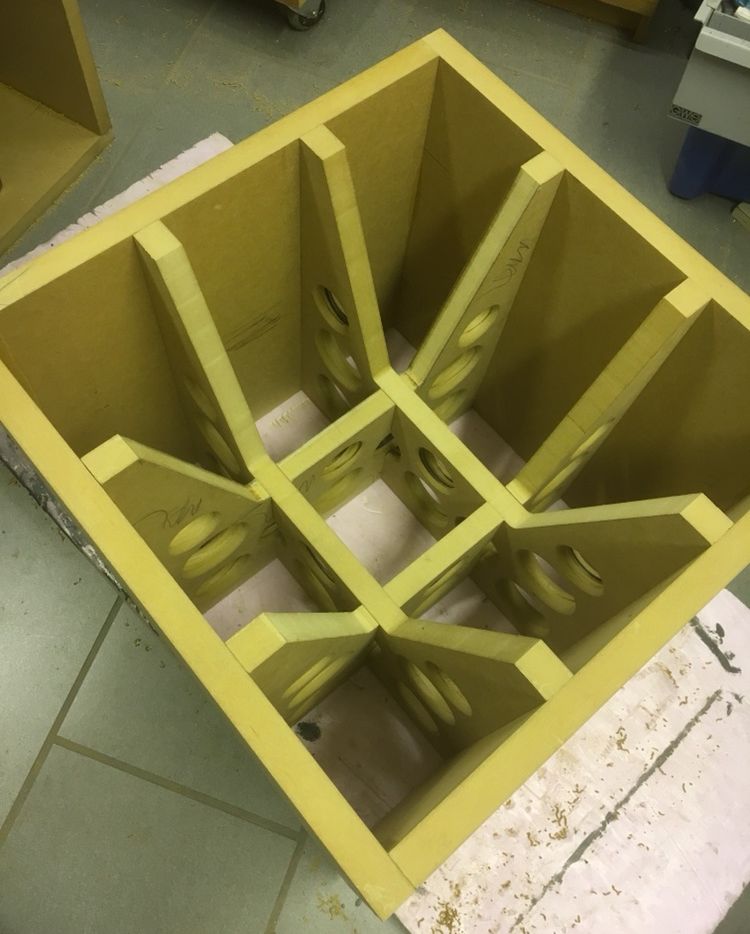

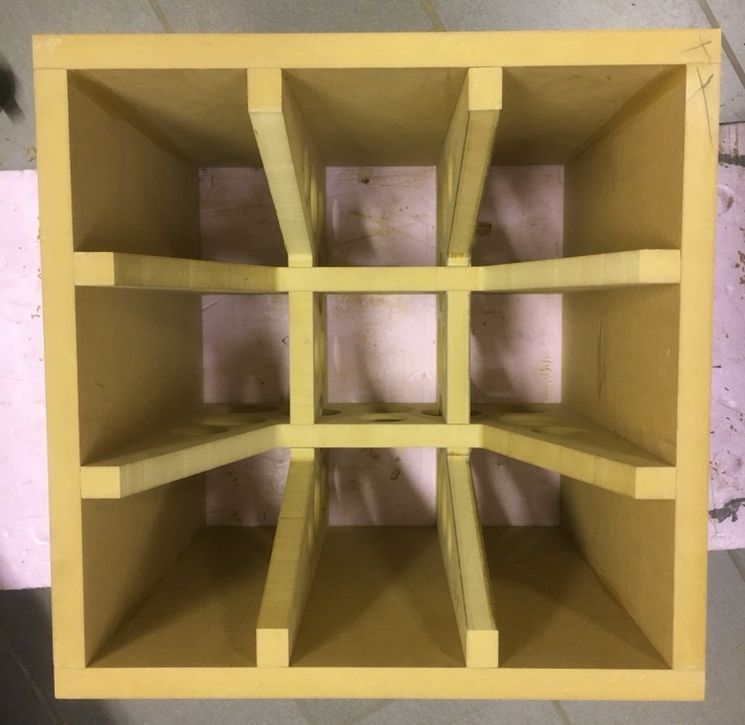

    Flott jobb med de avstiverene må jeg si!
    Hvor tykk er MDF platene dine?
    Litt spent på om du får kassene stive nok, men med de avstiverene er det jo rimelig korte/små flater.
    Kommer vel litt an på hvor sterk kobling du får mellom avstiverene og kassen. Du limer dem?
    Blir det dobbel tykkelse på baffelen?


    The Shy

    Hi-Fi freak
    Ble medlem
    10.04.2017
    Innlegg
    5.832
    Antall liker
    5.886
    Sted
    Langesund
    Flott jobb med de avstiverene må jeg si!
    Hvor tykk er MDF platene dine?
    Litt spent på om du får kassene stive nok, men med de avstiverene er det jo rimelig korte/små flater.
    Kommer vel litt an på hvor sterk kobling du får mellom avstiverene og kassen. Du limer dem?
    Blir det dobbel tykkelse på baffelen?
    Dette ser ut som 25mm MDF og er avstivet meget godt. Blir veldig glad når jeg ser sånt.

    Elsker å følge med på slike prosjekter:)


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    Det er riktig som det nevnes at MDF platene er på 25mm, men det er ikke den hele og fulle sannhet. Kasseveggene vil bli ca 37mm når de er ferdige, MDF skal lamineres med HDF. Ift baffel så har jeg ikke helt bestemt meg hvordan jeg skal lage den, har er par løsninger som jeg diskuterer med meg selv om...

    Avstiverne limes alle veier, blir ikke det stivt nok så er det ikke håp :p


    TEK

    Overivrig entusiast
    Ble medlem
    10.02.2002
    Innlegg
    903
    Antall liker
    105
    Sted
    Trondheim
    Torget vurderinger
    1
    Det er riktig som det nevnes at MDF platene er på 25mm, men det er ikke den hele og fulle sannhet. Kasseveggene vil bli ca 37mm når de er ferdige, MDF skal lamineres med HDF. Ift baffel så har jeg ikke helt bestemt meg hvordan jeg skal lage den, har er par løsninger som jeg diskuterer med meg selv om...

    Avstiverne limes alle veier, blir ikke det stivt nok så er det ikke håp :p
    37mm høres ut som akkurat passe mye overkill - nesten som om jeg skulle ha planlagt det sjøl ;)
    Om du da også hadde frest 1cm spor som du forsenket forsterkerne ned i så hadde du i alle fall vært dønn sikker >:D

    Fra spøk til revolver - hvilken type HD plater bruker du og hvor får du tak i dem?


    Nawinta

    Medlem
    Ble medlem
    03.09.2003
    Innlegg
    47
    Antall liker
    50
    Noen nedfelling av forsterker blir det ikke da det blir ekstern effektforsterker av den vanlige størrelsen… mao 19" std rack str.

    HDF som skal benyttes er av typen Berry Alloc laminat som limes på kassa for å få ønsket finnish, samme som på 8" subben i starten av tråden. Bilder kommer når jeg er kommet så langt....
