Strømbryter og lysdiode

el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.606
Antall liker
370
Trenger hjelp til å finne egnet strømbryter og lysdiode(påindikator) til delefilteret mitt.

Slik ser det ut:




Filteret skal monteres i dette kabinettet:



Hvor kan jeg finne en egnet strømbryter, gjerne med indikatorlys, hvis ikke må jeg ha det i tillegg. Er ikke så bevandret i elektronikk så det dukker opp en del spørsmål.
Kan jeg bruke en enpolet bryter? Hvor mye må den tåle av volt og ampere? Hva slags lysdiode skal jeg velge, hvor mye må den tåle av volt og ampere?


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.846
Antall liker
2.903
Sted
Kongsberg
Torget vurderinger
18
Ta en titt hos elfa. Der finner du helt sikkert noe som kan passe. Du trenger en bryter som er spesifisert for 240Vac / 3A. Eller mer. To-polet skader ikke. Da bryter du begge fasene.
Du finner sikkert en med innebygget indikator også. Hvis du ikke skal ha BLÅ lysdiode da ;D


el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.606
Antall liker
370
Audiomix skrev:
Ta en titt hos elfa. Der finner du helt sikkert noe som kan passe. Du trenger en bryter som er spesifisert for 240Vac / 3A. Eller mer. To-polet skader ikke. Da bryter du begge fasene.
Du finner sikkert en med innebygget indikator også. Hvis du ikke skal ha BLÅ lysdiode da ;D
Har vært og kikket hos elfa men fant ikke noe jeg hadde lyst på som er spesifisert for 240V.
Og NEI, jeg skal ikke ha blått lys. ;D


Johs

Hi-Fi entusiast
Ble medlem
06.10.2003
Innlegg
192
Antall liker
9
Torget vurderinger
3
Kronglete å finne fram hjå ELFA - sjå under

Elektromekanikk/Pneumatikk
•• Strømbrytere
••• 2-polede nettspenningsbrytere

MVH
Johs


TJ

Overivrig entusiast
Ble medlem
26.08.2003
Innlegg
754
Antall liker
2
Øy - delefilter!
Kan du si noe om dette? Jeg er på jakt etter aktivt delefilter, men synes det er vanskelig tilgjengeli i overkommelig prisklasse...
Mvh TJ


el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.606
Antall liker
370
TJ skrev:
Øy - delefilter!
Kan du si noe om dette? Jeg er på jakt etter aktivt delefilter, men synes det er vanskelig tilgjengeli i overkommelig prisklasse...
Mvh TJ
Vet egentlig ikke så mye om det, bortsett fra det du kan lese her:http://web.archive.org/web/20060618061930/lcaudio.com/index.php?page=13

Det står et slik til salgs på hifimagasinet:http://www.hifimagasinet.com/annonsDetalj.asp?annonsID=13707


Ellers så er det de her da:http://www.marchandelec.com/xovers.html

Skal etter det jeg ha hørt være "highend".


el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.606
Antall liker
370
Johs skrev:
Kronglete å finne fram hjå ELFA - sjå under

Elektromekanikk/Pneumatikk
•• Strømbrytere
••• 2-polede nettspenningsbrytere

MVH
Johs
Der var det noen, takk for rettledningen.

Finnes det noe å få kjøpt som har litt "hifi"utseende?


Gaahl

Hi-Fi entusiast
Ble medlem
22.08.2007
Innlegg
149
Antall liker
0
Leter også etter slike brytere med "hifi" utseende til et Chassie jeg driver å bygger..
Har søkt rundt, men ikke funnet noe desverre :\

T

theStig

Guest
Av den grunn setter jeg som regel bryterne på baksida......

LED i egnet holder på fronten er jo fint.

R

RL69

Guest
Har selv plassert bryter (uten lys) på topp-lokket like bak frontdekselet.
Boret et lite hull for de minste lysdiodene midt på fronten og limt denne med lynlim.

Det ser lekkert ut og det ingen "plastikk" greier som ødelegger utsende på
en børstet alu-fornt.



Vedlegg

el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.606
Antall liker
370
Hva slags techspec skal det være på en slik LED eller lysdiode da?

R

RL69

Guest

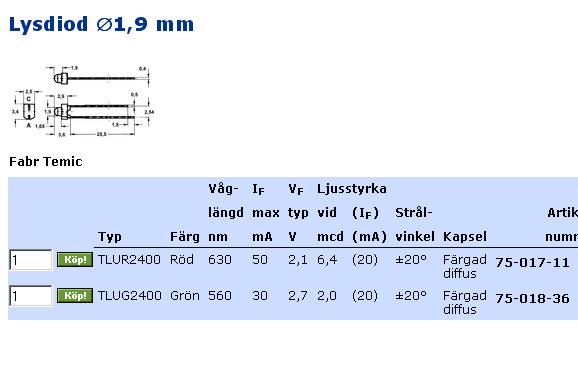

Selv brukte jeg en lysdiode som på bildet nedenfor.
Boret et 2 mm hull i frontplata og limte dioda fast med en dråpe lynlim.

Lysdioden er så kort at den ikke stikker ut.

Lodd fast en seriemotstand slik at du ikke overskrider Ifmax.
Jeg valgte å bruke en motstand slik at jeg fikk 50% av Ifmax slik at lyset ikke blir for skarpt.





MVH
KOL69


Vedlegg

Johs

Hi-Fi entusiast
Ble medlem
06.10.2003
Innlegg
192
Antall liker
9
Torget vurderinger
3
el_mariachi skrev:
Johs skrev:
Kronglete å finne fram hjå ELFA - sjå under

Elektromekanikk/Pneumatikk
•• Strømbrytere
••• 2-polede nettspenningsbrytere

MVH
Johs
Der var det noen, takk for rettledningen.

Finnes det noe å få kjøpt som har litt "hifi"utseende?
Sjå vidare under "strømbrytere" men under trykk-knapp . - Der er det nokre i metall som ser stilige ut.
Med ein lysdiode over vert det knall.
MVH
Johs


VegardW

Hi-Fi freak
Ble medlem
08.02.2007
Innlegg
3.612
Antall liker
1.752
Sted
Kolsås
Torget vurderinger
4
Tror de har en maken som kutter begge ..klikk på bildene på samme side så finner dere den ;D


KJ

Hi-Fi freak
Ble medlem
10.10.2004
Innlegg
9.751
Antall liker
1.292
Et alternativ kan vær å bruke «soft start» modulen til Hypex, denne kan styres med en lavnspennings bryter, enten vekslende eller momentan, og dermed er du friere mht. å velge passende strømbryter til frontpanelet. Du bør i tilfelle bruke en godkjent nettstrømbryter på bakpanelet.

mvh
KJ


SvErD

Hi-Fi entusiast
Ble medlem
13.11.2002
Innlegg
246
Antall liker
9
Sted
Bergen

el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.606
Antall liker
370
SvErD skrev:
Gaahl skrev:

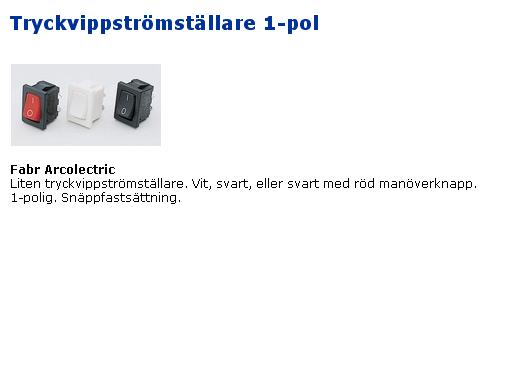

Denn her: http://www.elfa.se/images/lowres/l1386.jpg var jo egentlig knalltøff! Eneste store minuset var at den bare kutter 1 fase.. :\

Men det å plassere bryteren bakpå kabinettet var en meget god ide som jeg absolutt må fundere litt på!

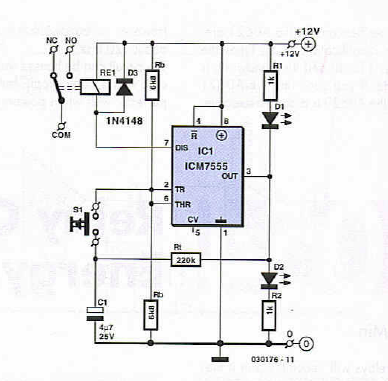

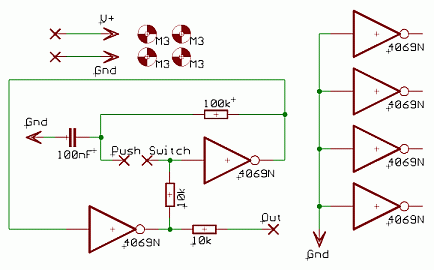

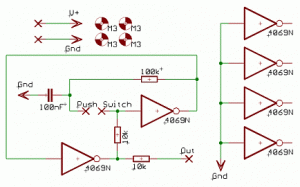

Ver oppmerksom på at de fleste av de kule vandalsikre bryterene er av momentan typen. du kan bruke den under:
http://www.elfa.se/elfa-bin/dyndok.pl?dok=2015655.htm&lang=no
Hva vil momentan si? Nå er nettkabelen koblet rett på trafoen, blir det det samme?


SvErD

Hi-Fi entusiast
Ble medlem
13.11.2002
Innlegg
246
Antall liker
9
Sted
Bergen
Det vil si at den bare har en stabil posisjon. Den gir/bryter kontakten når du trykker på den og returnerer til utgangsposisjon når du slipper. Som en ringeklokke knapp.


Asbjørn

Æresmedlem
Ble medlem
26.03.2006
Innlegg
25.264
Antall liker
14.412
Sted
Vingulmǫrk
Torget vurderinger
2
Sånn kan det bli med en Hypex Softstart, en flat-top lysdiode og en trykknapp fra Bulgin for standby/power.
Selve strømbryteren står på bakpanelet. Det er en to-pols sak kombinert med sikringsholder og IEC-støpsel, også den fra Bulgin, alt sammen kjøpt hos Elfa.


Da står softstarten mellom nettstøpsel og trafo, og det er diverse klemmer på den for å koble til lysdiode, trykknapp (momentan) eller vippebryter, osv. Litt overkill med en såpass liten trafo, men gir en "pakkeløsning". Se også http://www.hypex.nl/docs/softstart.pdf. Eltek selger sånne.


el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.606
Antall liker
370
KOL69 skrev:
Selv brukte jeg en lysdiode som på bildet nedenfor.
Boret et 2 mm hull i frontplata og limte dioda fast med en dråpe lynlim.

Lysdioden er så kort at den ikke stikker ut.

Lodd fast en seriemotstand slik at du ikke overskrider Ifmax.
Jeg valgte å bruke en motstand slik at jeg fikk 50% av Ifmax slik at lyset ikke blir for skarpt.





MVH
KOL69
Hvilken data er det på motstanden du bruker?

R

RL69

Guest
Lysdioden jeg har brukt, har en Ifmax på 20 mA.
Jeg koblet den mellom 0V og +28V i strømfoskyninga.
Jeg kom fram til en resistans på 1k4ohm (jeg valgte å se bort fra spenningsfallet over dioden fordi dette er relativt lite i forhold til forskyningsspenningen jeg bruker på 28V). Dobblet så dette til 2k8ohm for å minske lys intensiteten. (Dioden jeg bruker er BLÅ ;D). Tror ikke du trenger å bruke så høy verdi hvis du skal bruke rød eller grønn LED for de har ikke så intenst lys.
Motstanden bør tåle minst 0,6 W.

MVH
KOL69
