Hei alle saman,

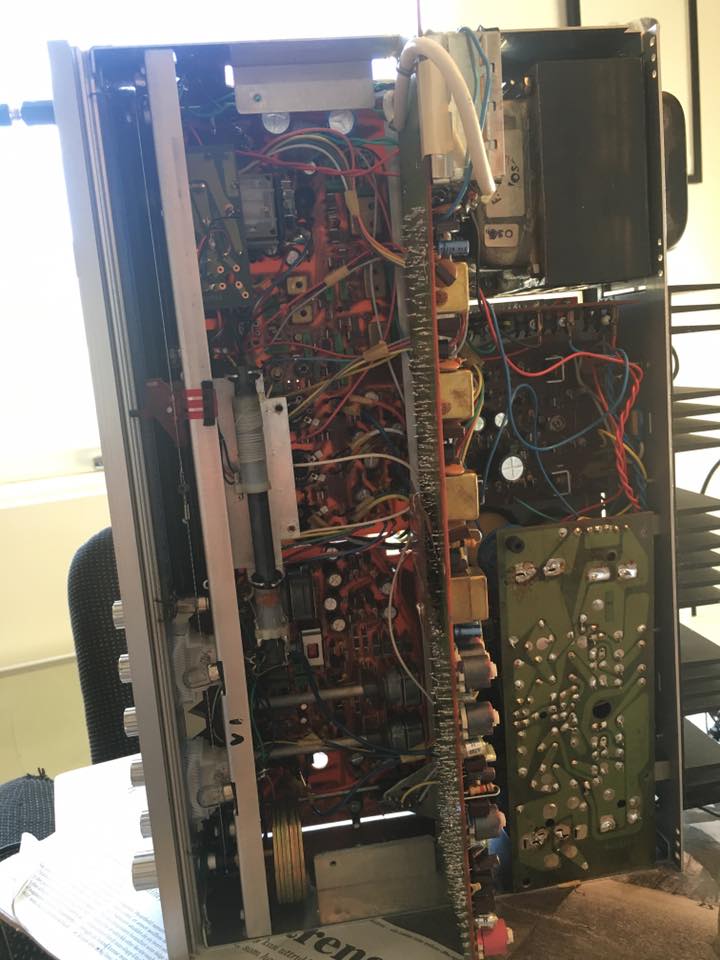

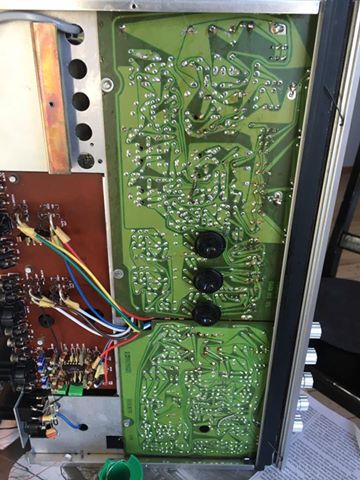

Eg treng litt hjelp her. Har ein TR1010 som slo seg vrang på ein kanal for litt sida med høgt brum. Bestilte nye elektrolyttkondensatorar til heile recieveren og bytta dei no i helga. No let den heilt supert, men det er dessverre kun lyd i høgre kanal. Når eg trykker inn MONO R-knappen så speler høgre kanal fint i begge øyre. Når eg byttar om L og R (422 og 423) utifrå venderkortet til forforsterkerkortet så kjem lyden i venstre kanal. Og no byrjar mine manglande feilsøkerevner å slå inn: dette betyr at problemet må ligge foran forforsterkerkortet, ikkje sant? Altså på venderkortet eller inngangskortet. Eg har prøvd både FM, og tape 1 og 2-inngang og fått same resultat, så det tyder vel på at problemet ikkje ligg på inngangskortet, sidan FM ikkje går innom der, men går rett til venderkortet. I tillegg så har eg lytta med headset i Tape 3-utgangen og fått (svak) lyd i begge øyre heilt til eg trykker inn preamp rec-knappen, og då har eg lyd berre i høgre kanal igjen.
Ein ting til, eg bestilte ein for lite 10 uF 40V elektrolytt, så den gamle står fortsatt i på C407, mens C408 har fått ny kondensator. Kan dette ha noko med saken å gjere? Det var jo lyd i begge kanalar før eg byrja å skifte lyttar, så det tyder vel på at dette ikkje er problemet her. Eller? Kan eg sette i ein 22 uF 50V for å sjekke, eller blir det berre trøbbel av å endre denne verdien?
Tar imot råd og hjelp med takk.




Vedlegg

Svein_B

Overivrig entusiast
Ble medlem
07.04.2005
Innlegg
715
Antall liker
11
Størrelsen på elektrolytter C407/C408 har nok ikke noe betydning for manglende lyd, men du kan jo for sikkerhet skyld måle om du har drøyt 20V over den lytten.

Tror det er mere sannsynlig at en eller annen forbindelse er blitt brutt eller dårlig under håndteringen.


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
Takk for svar, Svein! Ja, eg trur det har noko med ein forbindelse å gjere eg også. Hmm, skal ta ein titt til her, og sjekke at eg har kontinuitet mellom tilkoblingspunkta på dei forskjellige korta.

Spørsmål nummer to: når du seier måle drøyt 20V over lytten, betyr det at eg skal ha svart probe på jord og rød på ein av beina til lytten, eller skal eg har svart probe på det eine beinet og rød på det andre? Beklagar ekstrem nybyrjarstemning her. :)


Svein_B

Overivrig entusiast
Ble medlem
07.04.2005
Innlegg
715
Antall liker
11
Fest den sorte målepinnen til metalchassiset et sted. Så bruker du den røde til å måle med.


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
22.85 over 408 og 22.82 over 407, så det er ikkje der problemet ligg. Skal fiske litt meir rundt etter kontinuitet. Takk for hjelp så langt!


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
Hmm, finn ikkje nokre forbindelsar som let til å vere dårlige eller brutte heller. Alle pins er festa, og når eg rører på ledningane så er det ingen teikn til vakkel eller delvis kontakt. Ordentlig mystisk dette her. Kan det vere relatert til tape monitor på noko vis? Ser ut til at både tape 1 og 2, phono og fm går igjennom tape monitor på veg mot preampkortet.


RJEL

Servicemann
Ble medlem
30.04.2004
Innlegg
2.006
Antall liker
744
Torget vurderinger
4
Da er det bare å slå på skopet, fram med skjema. Begynn på inngang og følg signalet helt til det forsvinner. Og der i området er feilen.....


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
Rett etter jobb i dag fann eg ut at det berre var å hoppe i det, og eg tok fram eit skop som eg kjøpte for eit par år sidan frå akustikkstudiet på NTNU for nokre hundre kroner. Det var første gang eg bruker det, så det tok litt tid å finne ut av korleis det funka, men eg køyrte ein 1 kHz sinustone inn i ein input og fulgte skjema med proben, og fann ut at signalet stoppa i C409. Skifta den ut no, og nyt lyd i to kanalar. Eg veit ikkje om det var loddinga eller kondensatoren som var syndaren, men det funkar i allefall no med den nye. Dette var beint fram ein suksesshistorie!


baluba

Æresmedlem
Ble medlem
18.02.2009
Innlegg
24.596
Antall liker
15.131
Sted
Kopervik og Bergen
Torget vurderinger
1
Gratulerer med vellykket reparasjon. Et godt eksempel på at asylet er greit å gripe til når man føler at man står litt fast og ikke får ting til å funke. Det er alltid noe man har glemt å tenke på.


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
Jepp! Og for min del hjelper det alltid godt på å berre skrive ting ned for å få sortert tankane litt også.


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
Og no sit eg her med ein TR-1000 som eg prøver å fikse for far min. På denne så får eg ikkje spenning på punkt 424 på venderplata, og pæra på 12V 3W som ligg rett etter likerettaren på D405 lyser ikkje. Har tatt ut pæra og sett på den, og den ser ut til å vere i orden. Eg har rundt 40V på C413. Korleis bør eg gå fram med feilsøkinga vidare, mon tru?


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
Eg har 40.45V på den eine sida av 12V 3W-pæra og 0,095V på den andre sida. Betyr dette at eg kan gå utifrå at lyspæra har gått? Glødetrådane inni ser fine ut, men den kan vel ha gått likevel.

Det som skjedde var at forsterkaren spelte og så blei det brått stille. Dermed kan det vere ein logisk forklaring at pæra rauk under speling, kan det ikkje?


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.741
Antall liker
2.798
Sted
Kongsberg
Torget vurderinger
18
Dette finner du sikkert ut av.
Multimeter, oscilloscope og en signalkilde er omtrent komplett test oppsett.
Siden du har 40V på den ene siden ig ikke noe på den andre siden av glødelampa er den enten kaputt eller dårlig kontakt i holderen.


kyrrelaastad

Hi-Fi interessert
Ble medlem
18.08.2013
Innlegg
58
Antall liker
35
Ja, haha, det som manglar er nok først og fremst kunnskap. Men det blir vel sakte, men sikkert bedre etter kvart. Får prøve å få tak i ny pære. Takk for hjelp!


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.741
Antall liker
2.798
Sted
Kongsberg
Torget vurderinger
18
Lampa sjekker du med multimeteret i OHM stilling. Ned mot null ohm i kald tilstand. Hvis den måler OL / OR (over load / over range) er den kaputt.
Men sjekk holderen for irr / dårlig kontakt.
