    Hei alle medforumister 🤓☕.
    Mens vi venter på at den lange vinterkulda gradvis går mot våren, så syntes jeg det passer med en byggetråd som fin "pauseunderholdning"..🎵🎶

    Linjer og elementbestykning vil være mye lik Arc Deco foruten om noen forandringer i mtm-konfigurasjonen.
    Moelva sine slanke og yppige former har også vært i tankene da éclat skulle lages.

    Som Arc Deco så vil elementbestykningen være w-w-w-w-m-t-m-w-w-w-w.


    L16rnx3 er flott element med god motor og deilig punch, så da blir det 8 stykk per høyttaler med disse

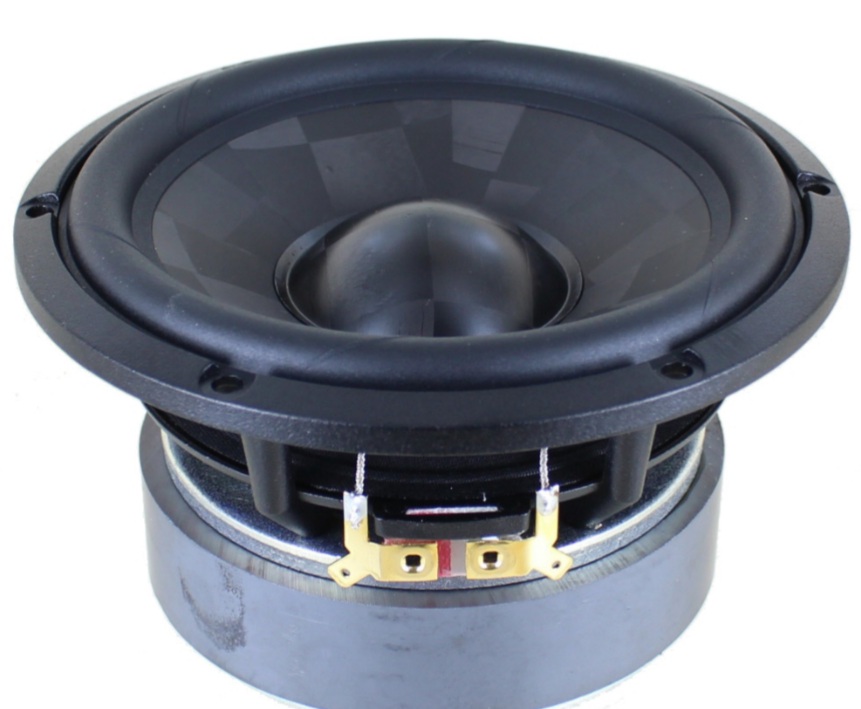

    Den nye tpcd-driveren fra Seas, også 14.6cm bred, w16nx005 skal få prøve seg som mid..
    Når det knipses lett på membranet høres et deilig krisp sound👌

    Berylliumtweeteren kommer også fra Norge 🇳🇴, så denne gangen blir det helnorsk frontrekke🥳😊


    éclat vil bli bittelitt lengre enn Arc Deco, og ca 30% grunnere.. tanken er at denne lettere vil få tommel opp 👍 av fruen og dermed kan plasseres i stuen.

    Verkstedet er ryddet og klart for nye krumspring og lokale støvskyer😄☕


    Singh

    Hi-Fi freak
    Ble medlem
    10.08.2006
    Innlegg
    1.674
    Antall liker
    1.765
    Torget vurderinger
    1
    Ser ut til og bli nok ett spennende bygg.


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11

    Overfresene er mine gode medhjelpere. Her freses det spor for innvendig buet vegg slik at under/overdel speiler hverandre. Det gjøres plass til en hypex plateforsterker i bunnen.

    Tips! Klosser som er nøyaktig skåret i 90° er virkelig med på å sikre at skillevegger limes i perfekt posisjon. Gjør man ikke det så kan det nesten garanteres litt banning når halvdelene skal parres.
    Jeg tar sjansen og freser ned spor i begge halvdelene 🤓.. Desto mer mestringsfølelse når/hvis😅 de bare sklir isammen uten motstand.

    Pu-limet krever en hel dags herdetid, men det blir ihvertfall hel ved💪

    Justerbar vinkel og ei god justerbar(hjertet i vetkstedet) er helt gull!

    Jeg forsøker å være flink med avsug når det freses, men ... naja


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11

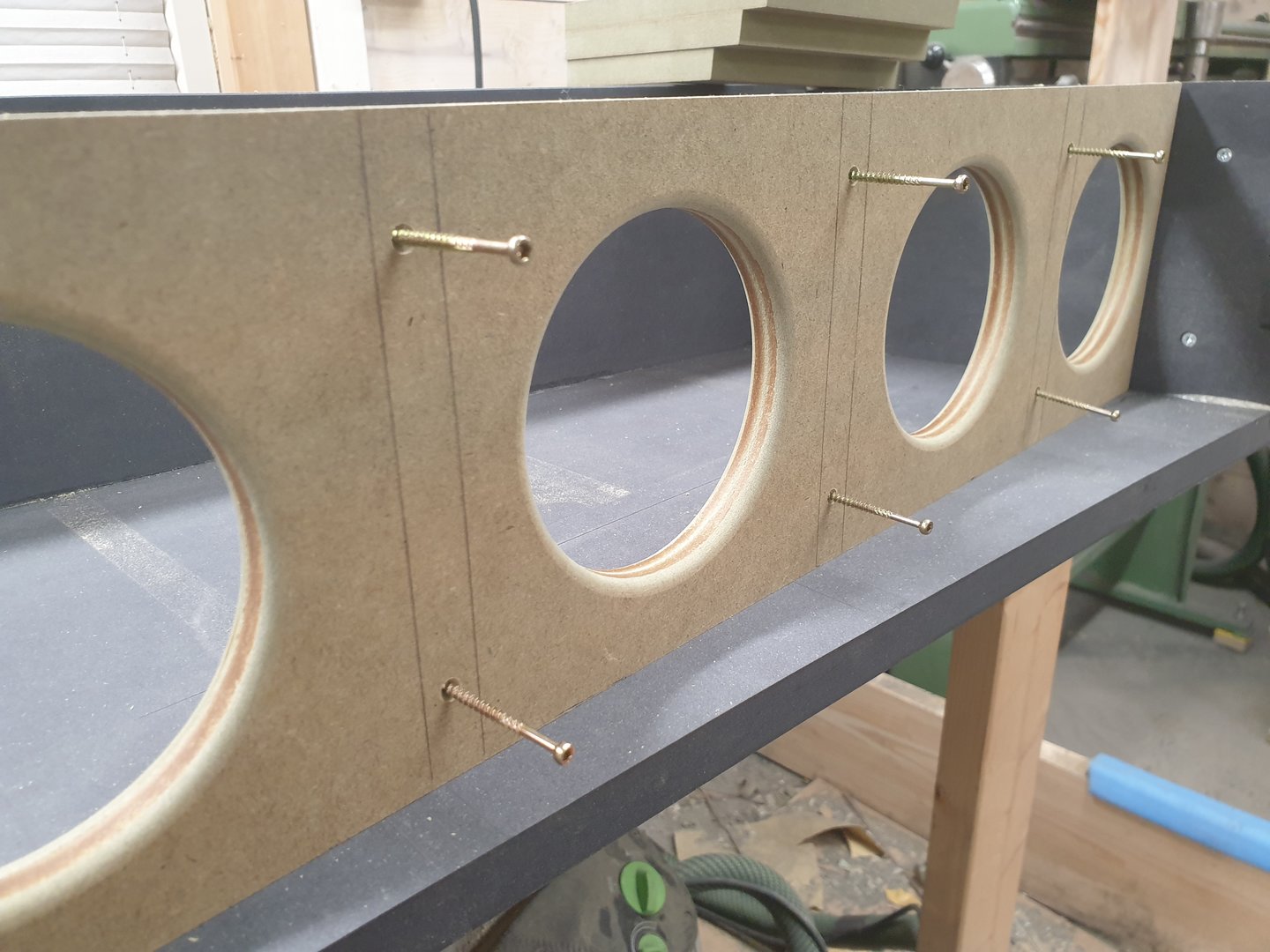

    Tørrmontering og tilpassing av indre avstivere.
    Det blir en god del turer frem og tilbake til saga for å finsage de siste nøyaktige skråkuttene.

    Skilleveggen bak mtm vil fjernes etter at alt er limt. Det er bare så mye enklere å lime som én del.

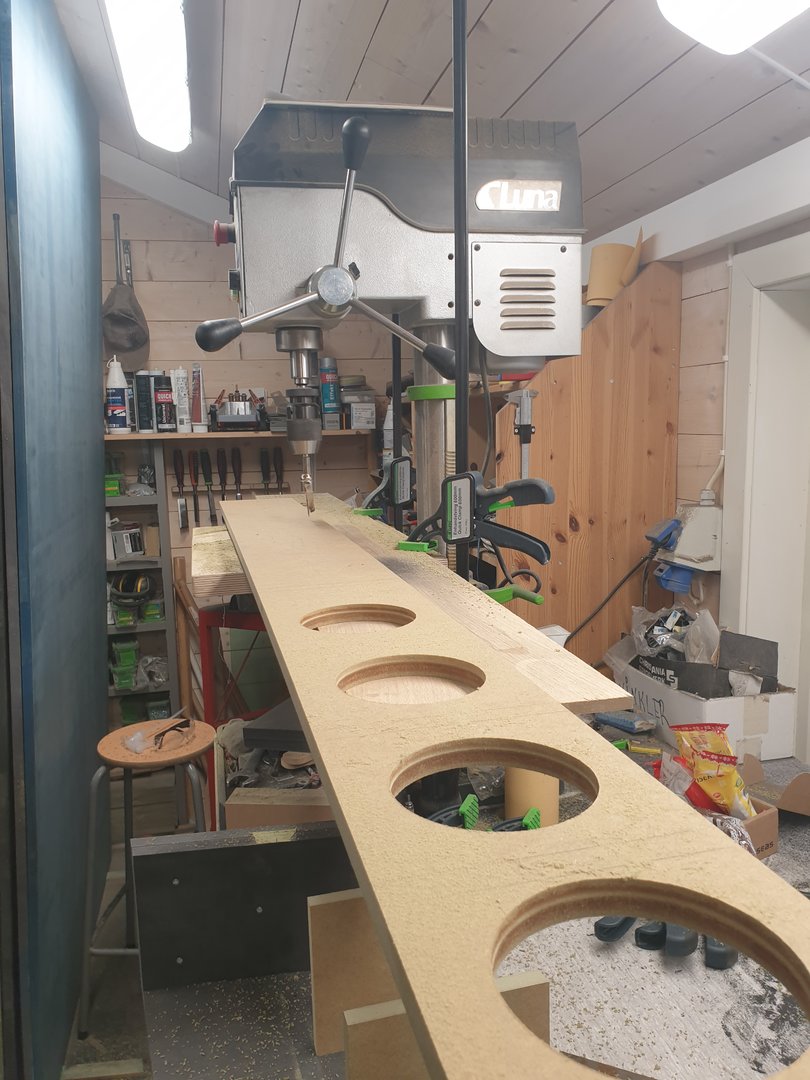

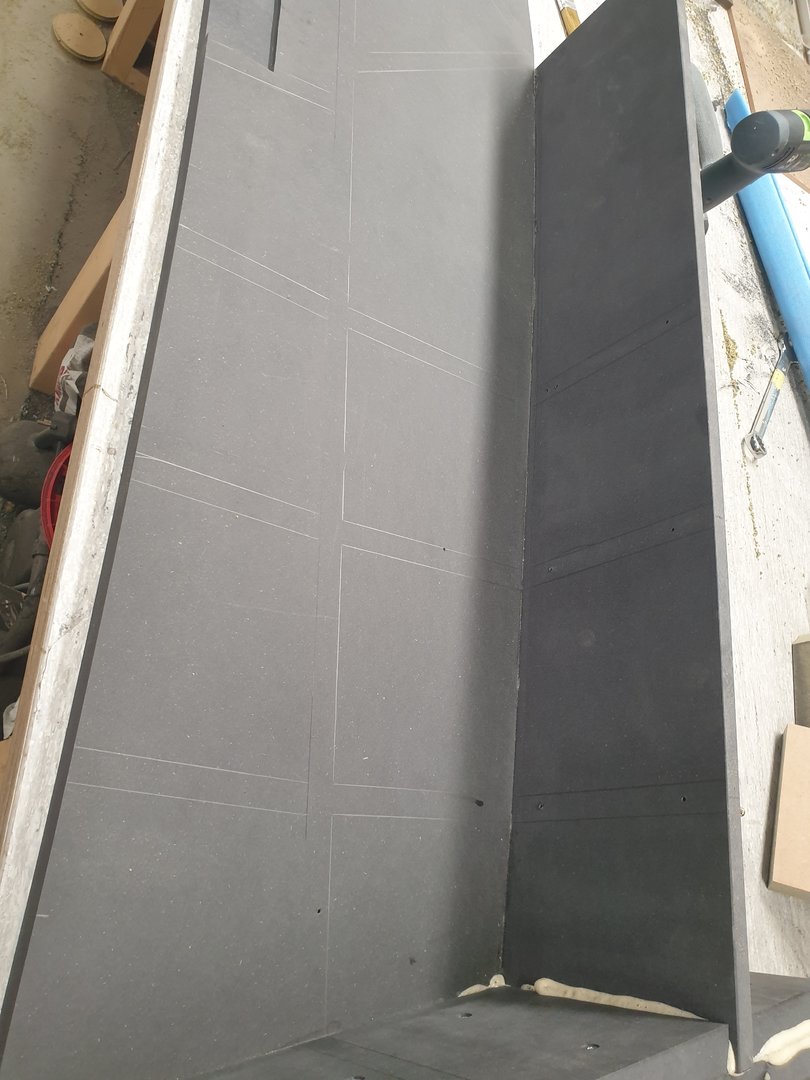

    Avrundes, forbores og merker av på sidene for alle deler skal monteres.
    Vil bruke en salig mix av lamello/domino/pu-lim og skruer.


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11

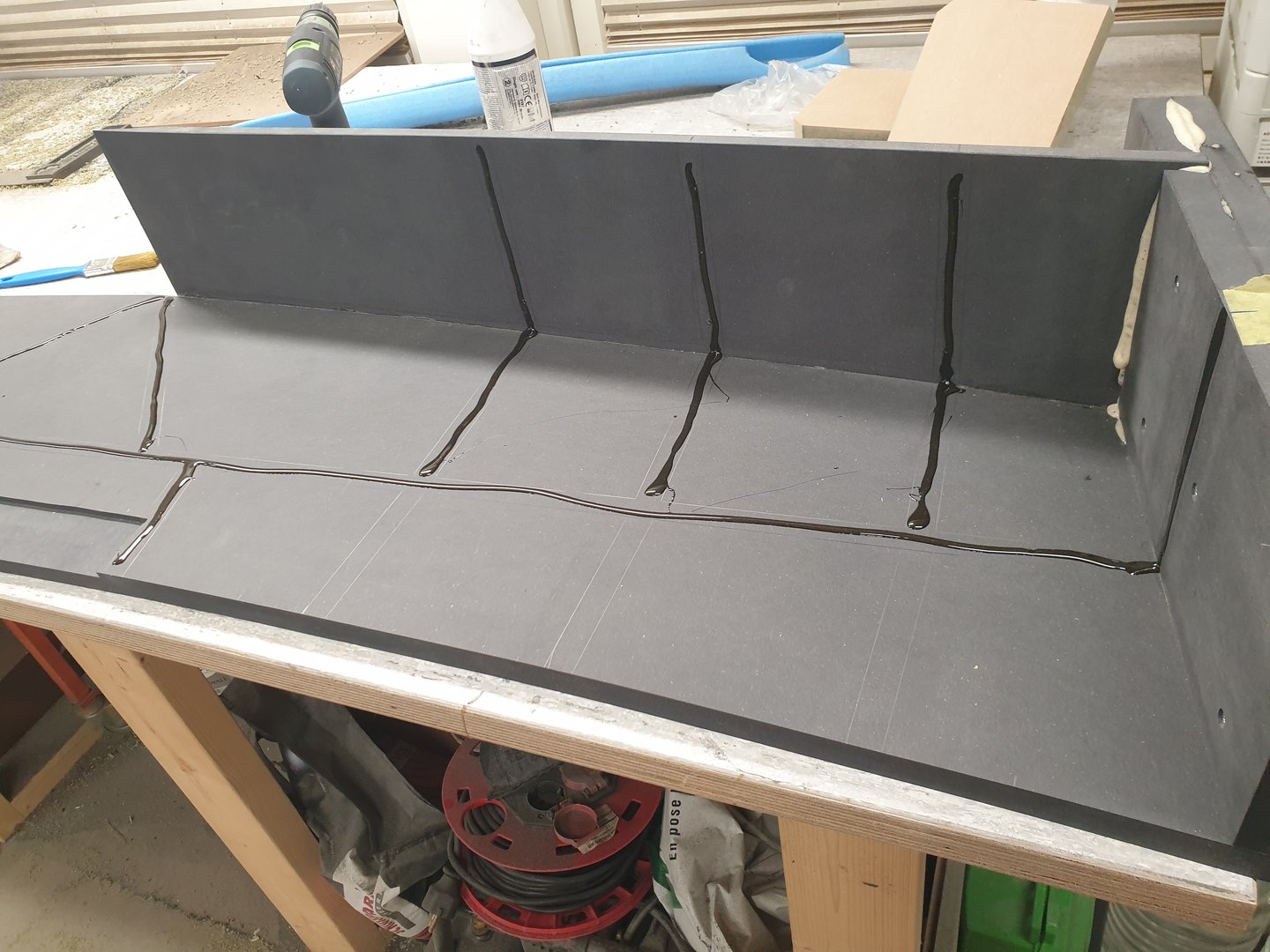

    Sliper og gjør rent limflater (tømmer porer/flater for finstøv)veldig godt før det svampes lett over med en fuktig skumgummibit m/vann. -PU-limet vil da jobbe bedre og ekspandere i mye større grad.
    Jeg kunne sikkert vært mer gjerrig med bruk av lim, men heller litt for mye enn for lite. - Skjærer evt bort overflødig lim etter at det har tørket.

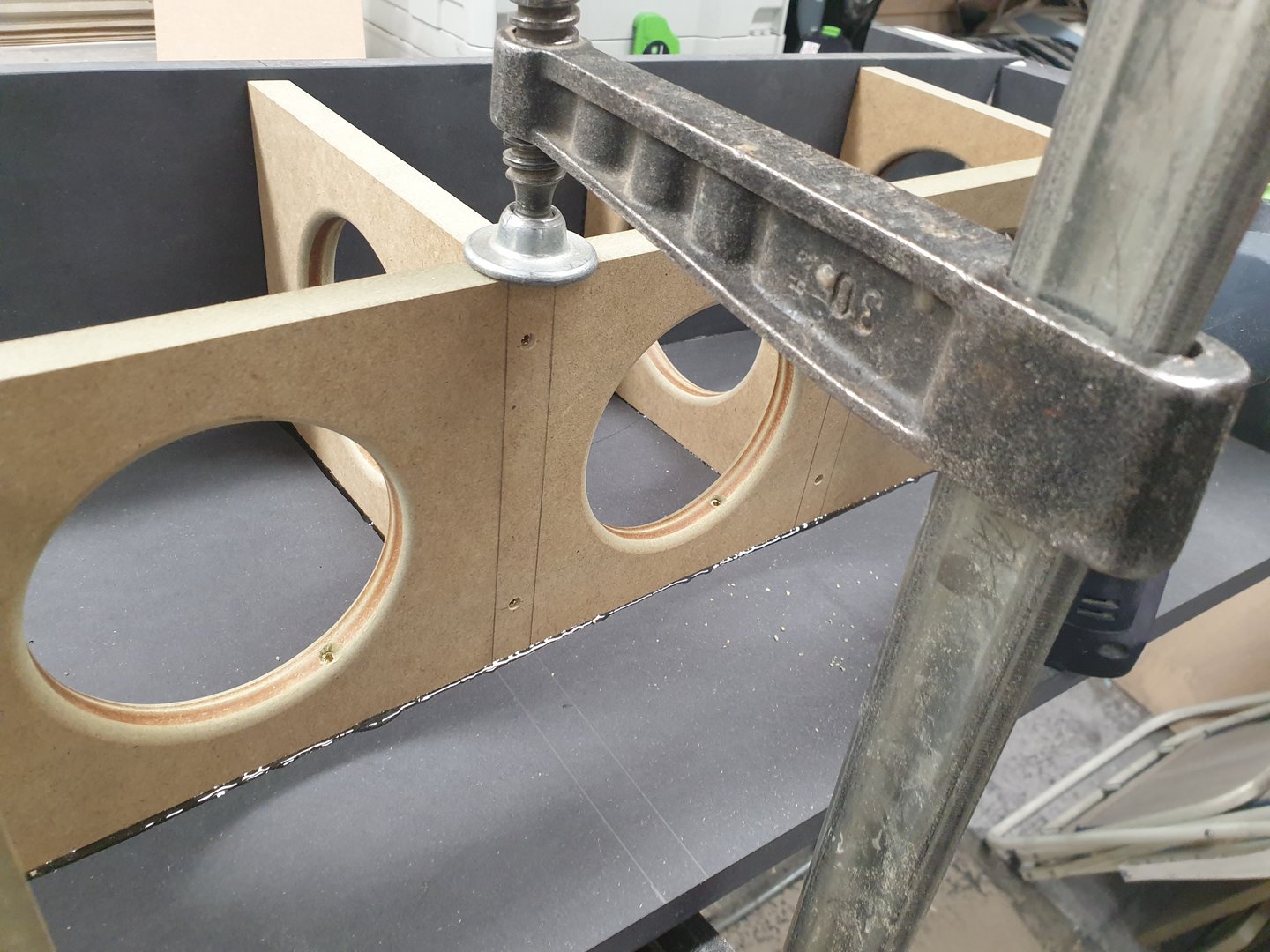

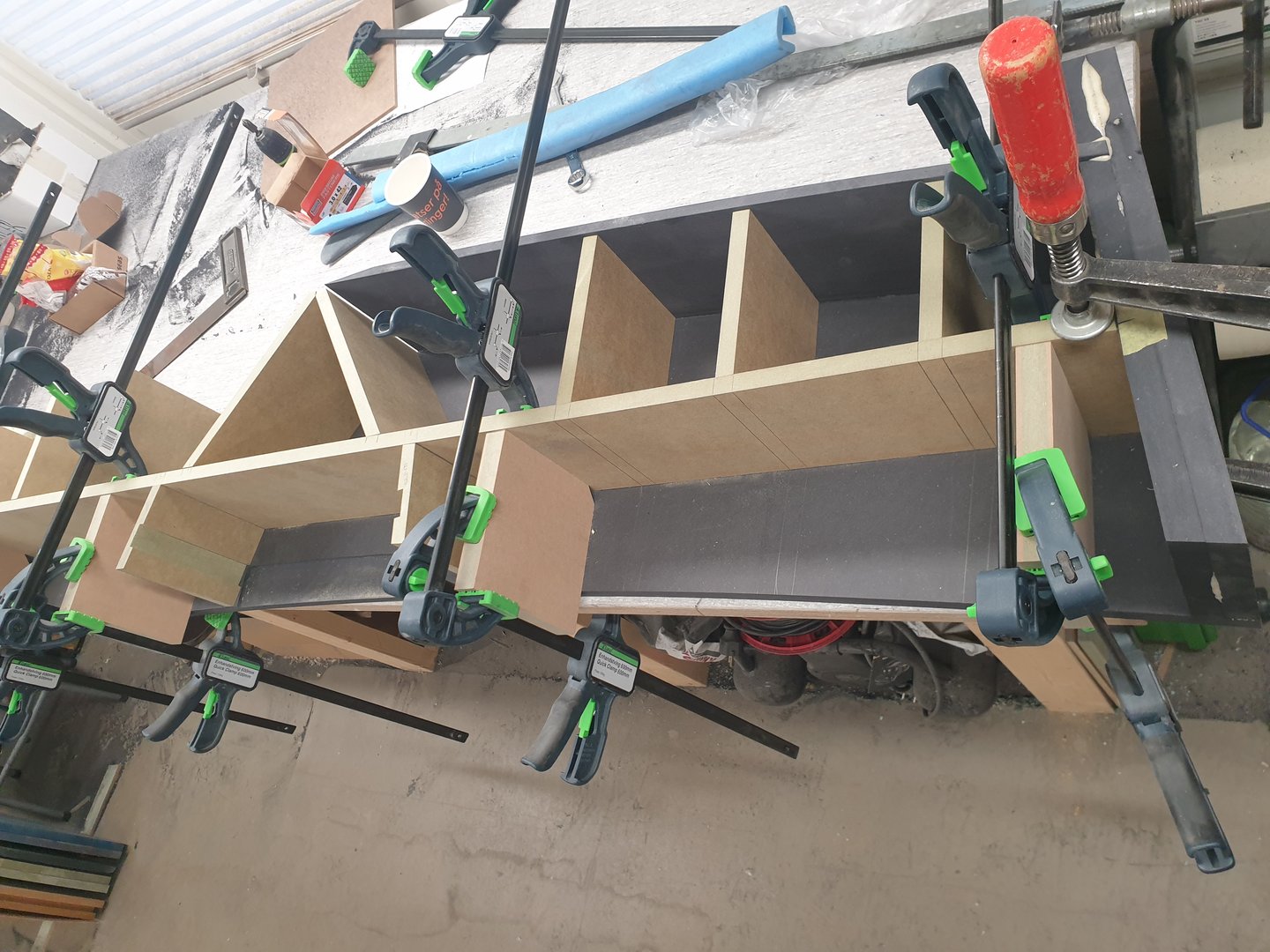

    Med tvinger har man bedre kontroll med å holde ting i riktig posisjon før det låses fast med skruer, samt at det garanterer at emnene ikke løfter seg og skaper glipper når det skru's.


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11
    Ja, syntes at dette var på tide 😄..
    Dette er ikke noe bestillingsverk, men tenker at det plutselig kommer en fra sidelinjen som melder interesse.
    Det er bare det at det klør så jæ.... i fingrene etter å bygge lyd🤓🔨🎵🎶..


    JonasH

    Naturlig nysgjerrig
    Ble medlem
    22.11.2012
    Innlegg
    997
    Antall liker
    1.996
    Sted
    Nord Trøndelag
    Torget vurderinger
    15
    Ja, syntes at dette var på tide 😄..
    Dette er ikke noe bestillingsverk, men tenker at det plutselig kommer en fra sidelinjen som melder interesse.
    Det er bare det at det klør så jæ.... i fingrene etter å bygge lyd🤓🔨🎵🎶..
    Endelig Øyvind!
    Gledes stort til å følge denne tråden de neste ukene :)


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11

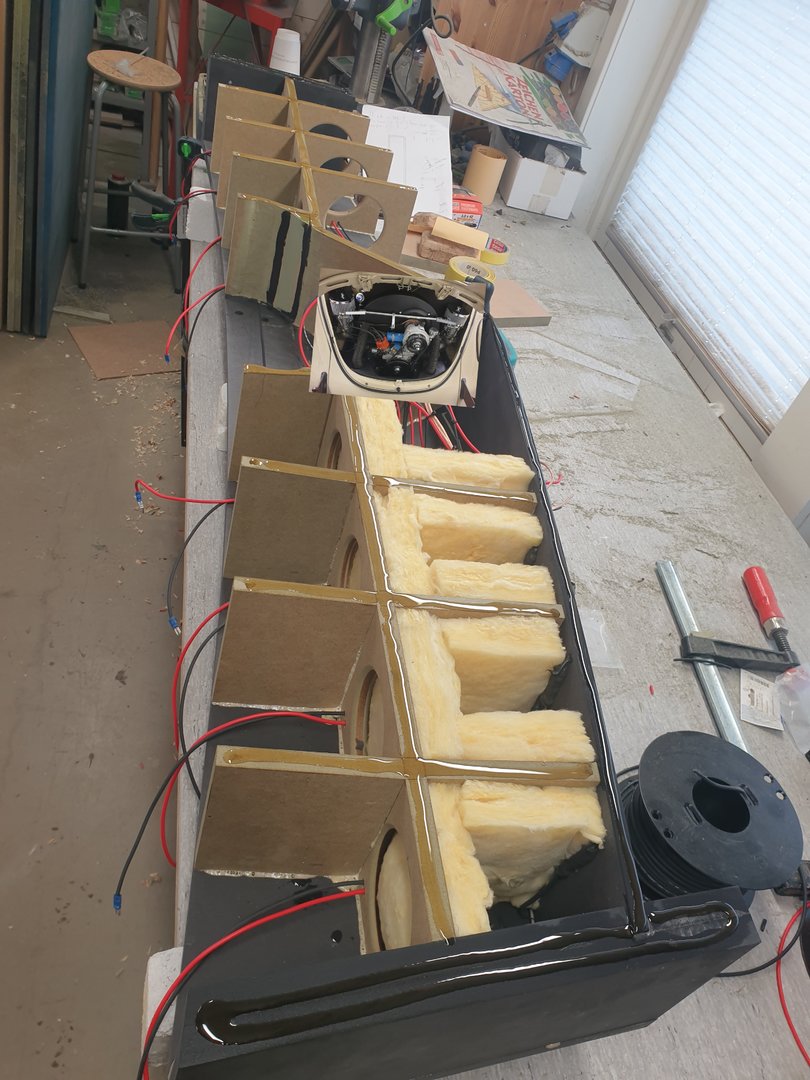

    En rask kontroll på at ting er koblet riktig og er i fase. Isolerer også lett i kammerene som blir lukket etter at sideflaket limes fast


    Schwoop sa det og det ble tett og fint👍. Da er det bare å rense flater, ha på en tynn film med vann og noen gode strenger med lim

    Hjertet i høyttalerene blir en nybygd boxermotor på ca 160hk🤭🎵🎶...
    Har også fjernet bakvegg, stivet og avrundet slik at midtkammeret får de nødvendige literne for å huse 2 stk w16nx005.

    Pu-limet trenger 1 dag for å gjennomherde ordentlig 💪


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11

    Her skjæres isolasjonen opp i flotte kakestykker, klare for å huse de siste 4 kammerne

    Monterer en sideveisbeskyttelse som tillater 2-3mm vandring ut til sidene når det limes og presses.
    Veldig kjekt for å unngå at man plutselig kommer skjevt ut midt i prosessen

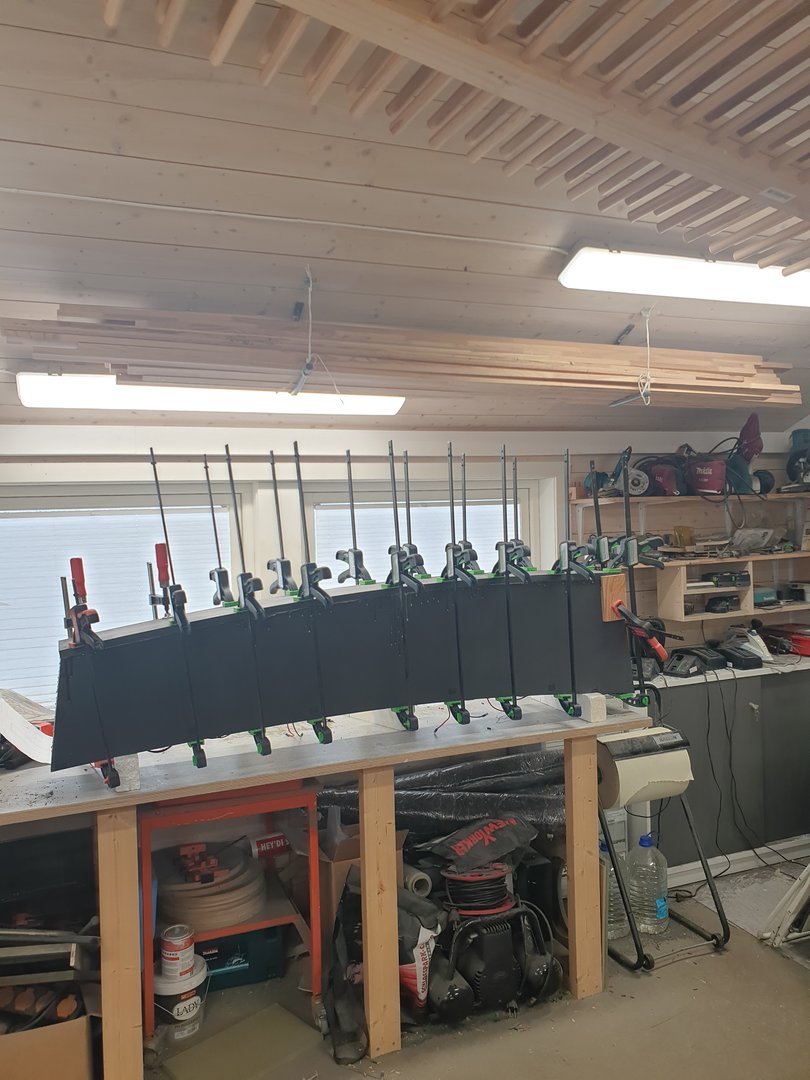

    Godt at en har et arsenal av tvinger😄, for her ble det jammen bruk for dem alle.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.836
    Antall liker
    10.639
    Torget vurderinger
    10
    Det er jo samme driverne jeg har jo :)
    4 stk TPCD og 8 stk L16Rnx3 på lager.
    Så jeg har nok til WWMTMWW. Har du innspill på config? Snickers har noen glupe forslag men alt baller på seg når han får los 🤭 Opsan han er jo i denne tråden og 🙄🤣
    Jeg har også TPCD diskanter samt DXT på lur men har lyst på DXT med beryllium?😬


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11
    Det er jo samme driverne jeg har jo :)
    4 stk TPCD og 8 stk L16Rnx3 på lager.
    Så jeg har nok til WWMTMWW. Har du innspill på config? Snickers har noen glupe forslag men alt baller på seg når han får los 🤭 Opsan han er jo i denne tråden og 🙄🤣
    Jeg har også TPCD diskanter samt DXT på lur men har lyst på DXT med beryllium?😬
    Hehe😄.. kan fort balle på seg, og mye vil ha mere🤭
    Dxt-diskanter er flotte de, men bare så synd at de har ca 10mm mindre diameter enn andre aktuelle kandidater. Hadde de delt samme mål så ville det bare vært gøy å testet flere drivere.
    Jeg leser i en annen tråd at du/dere utelukker tpcd-diskanten i en mtm-løsning, men det hadde jo vært interessant å testet det allikevel 🎵🎶..


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.836
    Antall liker
    10.639
    Torget vurderinger
    10
    Akkurat det har jeg også vært usikker på, hvilken diameter skal jeg velge?

    Vi utelukker egentlig ikke TPCD. Det er bare jeg som skriver det jeg tenker på akkurat for øyeblikket 🤭🤭

    Snickers og jeg var litt bekymret for ringingen på vannfallet. Men kan godt hende den låter bra. Og det kan hende 2 gen TPCD (kontra de andre Textreme diskantene) har en litt «rikere» klang på strykere og akkustiske instrumenter enn beryllium (nå er jeg på glattisen).



    Laban MK3

    Hi-Fi freak
    Ble medlem
    23.03.2016
    Innlegg
    2.904
    Antall liker
    1.497
    Sted
    Plankebyen
    Torget vurderinger
    2
    Vis vedlegget 995553

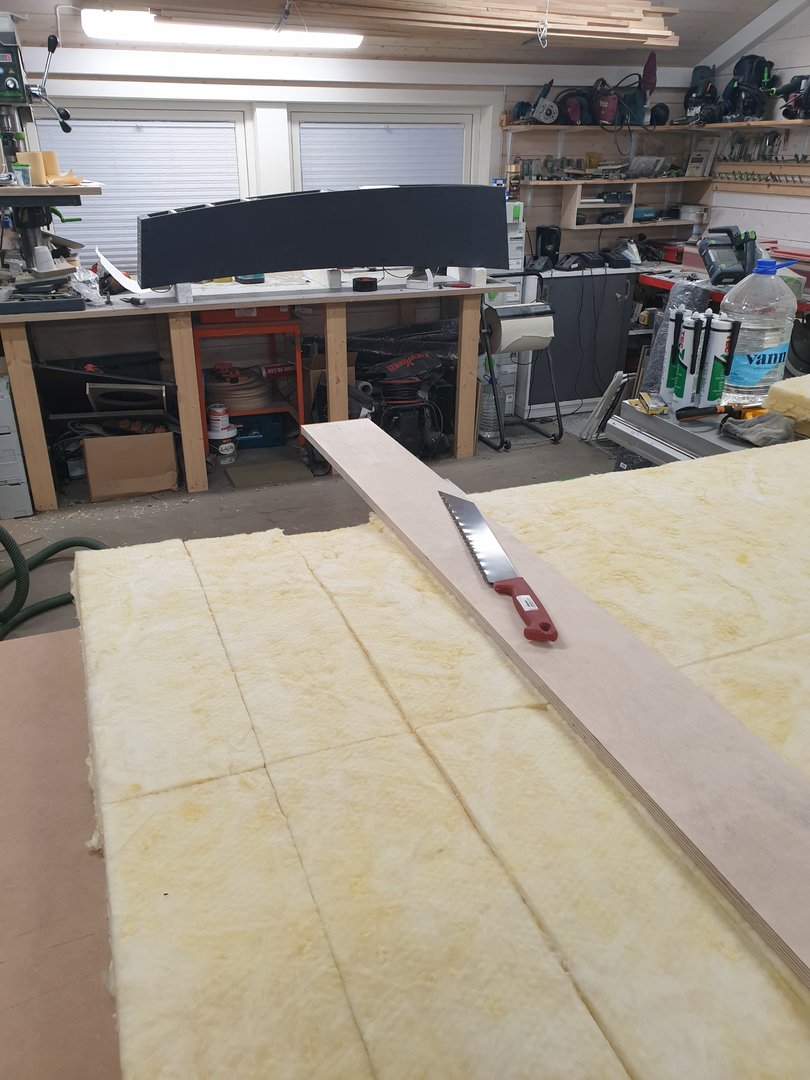

    Her skjæres isolasjonen opp i flotte kakestykker, klare for å huse de siste 4 kammerne
    Vis vedlegget 995554

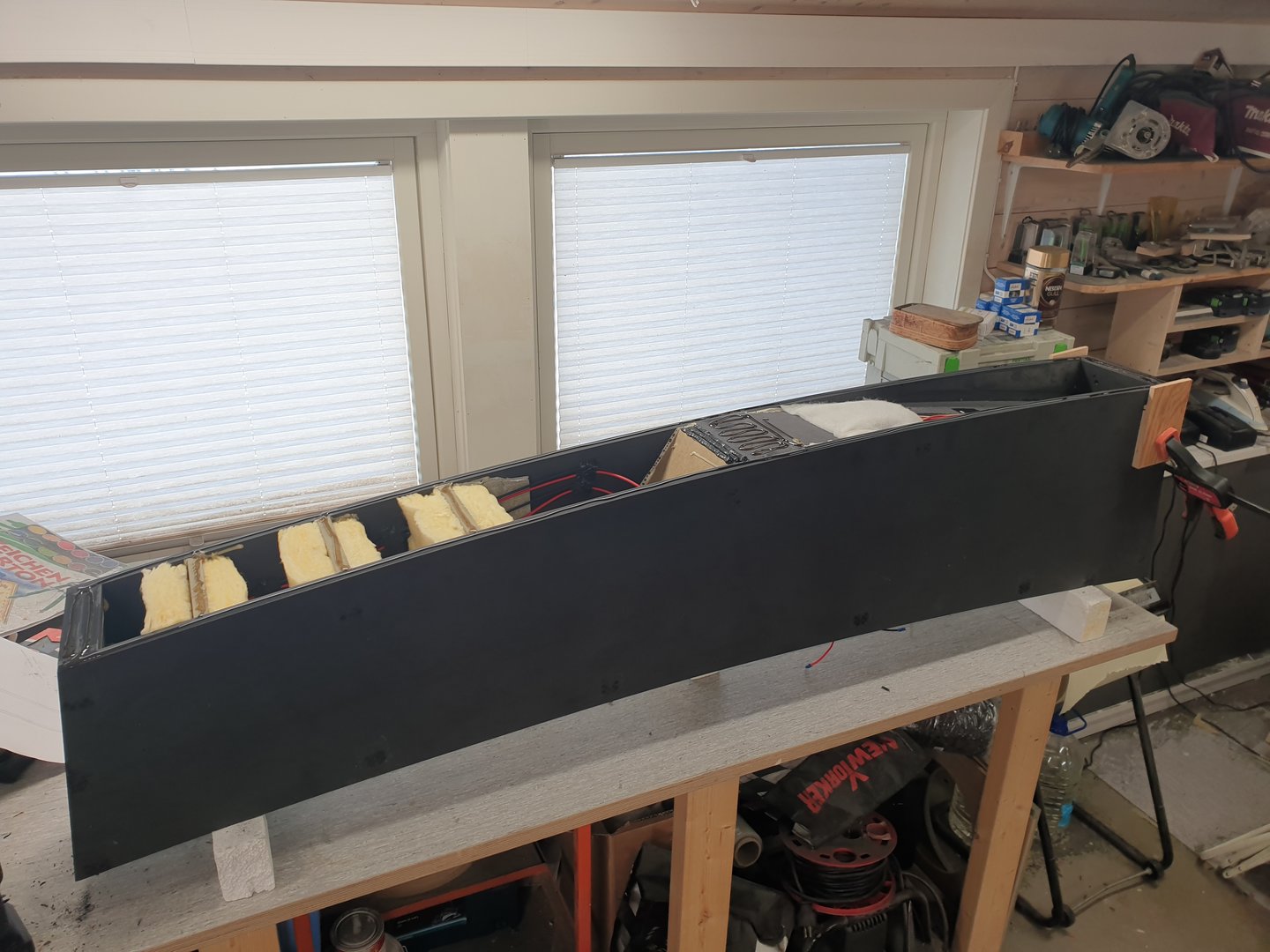

    Monterer en sideveisbeskyttelse som tillater 2-3mm vandring ut til sidene når det limes og presses.
    Veldig kjekt for å unngå at man plutselig kommer skjevt ut midt i prosessen
    Vis vedlegget 995555
    Godt at en har et arsenal av tvinger😄, for her ble det jammen bruk for dem alle.
    Håper du bruker maske ( isolasjon ) ingen spøk ( Non human fibres ) brytes ikke ned i lunger men kappsler seg inn , resultat ? ( ikke tenk på det BRUK MASKE :) )

    Mvh


    Laban MK3

    Hi-Fi freak
    Ble medlem
    23.03.2016
    Innlegg
    2.904
    Antall liker
    1.497
    Sted
    Plankebyen
    Torget vurderinger
    2
    Vis vedlegget 995582
    Er flink til å bruke både maske og briller👍. Trestøv og finstøv av mdf er heller ikke til å spøke med
    Vakkert :) ( kun en liten note til bruk av P3 maske ) ved bruk over 15 min blir det mye fukt i lunger , lurt å ha noen ekstra som er ferdig tørket . ( utfall lungebetenelse hos bruker ) Mvh Nazi Laban


    ufo

    Hi-Fi freak
    Ble medlem
    12.02.2016
    Innlegg
    1.817
    Antall liker
    945
    kan jo være sunt også? lungene trenger litt motstand for å bygge seg opp slik som immunforsvaret. vi har sett det før: "a pack a day keeps lung cancer away"




    ParttimeDIY

    Hi-Fi entusiast
    Ble medlem
    15.11.2022
    Innlegg
    391
    Antall liker
    404
    Sted
    Brøttum
    Er det Hypex FA503 som skal inn i disse? I så fall, hvor stort rom lager du til de? Høyde, bredde og dybde, samt luft i overkant/underkant? :)
    Er det greit med like store rom til FA502 også?


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11
    Utfresingsmål følger med den enkelte plateforsterker. Kan være greit med ett kammer som er ca 1 cm dypere enn det forsterkeren bygger.
    De er jo ventilert i utgangspunktet, men jeg liker allikevel å gi de litt ekstra pustebetingelser i form av ekstra spalte over og under. - De kan foreksempel freses like brede som yttermål plateamp og etpar tre cm åpning..


    Sevald

    Avviker.
    Ble medlem
    27.02.2005
    Innlegg
    7.054
    Antall liker
    16.832
    Sted
    Aksdal, Rogaland
    Torget vurderinger
    1
    Utfresingsmål følger med den enkelte plateforsterker. Kan være greit med ett kammer som er ca 1 cm dypere enn det forsterkeren bygger.
    De er jo ventilert i utgangspunktet, men jeg liker allikevel å gi de litt ekstra pustebetingelser i form av ekstra spalte over og under. - De kan foreksempel freses like brede som yttermål plateamp og etpar tre cm åpning..
    Og det funker utmerket. Mine blir aldri noe særlig varme, enda jeg kjører Arc Deco på party juice🤪


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11
    Alien Turned Human (Astrix) trykket noe formidabelt da vi testet den på veldig høy styrke hos deg på Arc Deco 😂😅🎵🎶💪👍.
    Skikkelig gøy! Ser ikke bort ifra at jeg tar en vestlandstur i sommer, så da står jeg plutselig og ringer på 😊🚙💨


    Sevald

    Avviker.
    Ble medlem
    27.02.2005
    Innlegg
    7.054
    Antall liker
    16.832
    Sted
    Aksdal, Rogaland
    Torget vurderinger
    1
    Alien Turned Human (Astrix) trykket noe formidabelt da vi testet den på veldig høy styrke hos deg på Arc Deco 😂😅🎵🎶💪👍.
    Skikkelig gøy! Ser ikke bort ifra at jeg tar en vestlandstur i sommer, så da står jeg plutselig og ringer på 😊🚙💨
    Var utrolig moro😀 Ikke antydning til at noe begynner å svette en gang🤪 Du er selvfølgelig hjertelig velkommen i sommer😀 Klar for lungemos?🤪😂😂


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11
    Vi får legge hodene i bløt, samt rådføre oss med flere kloke hoder her inne🤓💭 💡


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11

    Dette er jo rene kunstverket😄...
    Kanskje lage ett par som kan forbli slik?

    Men ikke disse... bruker ett bredt stemjern for å skave bort limsøl



    R60 nede r50 oppe. Markerer også ei linje som IKKE skal overskrides med pussemaskinen

    Pusser kontrollert ned slik at 1 liten mm står igjen

    Bruker teppetape for å lime fast sandpapir 80k på en kraftig og avrettet laban

    Noen minutter med pussing og det ser alldeles flott ut 👍

    Senterlinje er markert, så da er det bare å merke av for hvor elementene skal freses ned.


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.963
    Antall liker
    10.660
    Sted
    Toten
    Torget vurderinger
    11
    Fresemal er en nødvendighet når høyttalerene er buet, ellers kan også sirkeljigg benyttes når ht er rette. Jeg foretrekker uansett en mal så en slipper å få de sirkelripene en jigg forårsaker 🧐

    En fres for 5.5mm nedsenk og en fres for riktig str på fals. Benytter samme mal.

    Kanskje bare beholde de svarte?😎

    Sist redigert:

    Sevald

    Avviker.
    Ble medlem
    27.02.2005
    Innlegg
    7.054
    Antall liker
    16.832
    Sted
    Aksdal, Rogaland
    Torget vurderinger
    1
    Så fint med søsken. Arc Deco kunne ikke være enebarn i all evighet😉 Nok en gang nydelig arbeid og jeg ser frem til å se ferdig produkt. Hadde kona og lommeboken tillatt det, kunne lett havnet i stua. Men det skjer nok ikke i denne omgangen. Heldige er de som får gleden av disse også😀


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.836
    Antall liker
    10.639
    Torget vurderinger
    10
    Vi har vel også en idee til en attpåklatt til lillesøsteren til gjesterommet?
