Purifi, det mest interessante jeg har sett på lenge!?

Diskusjonstråd Se tråd i gallerivisning

  • Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Interessant lesning rundt implementering av filter design på deres nyeste utgave av 6.5" PTT6.5X04-NAA

    https://purifi-audio.com/wp-content/uploads/2022/03/220211_R05-Notchfilter.pdf

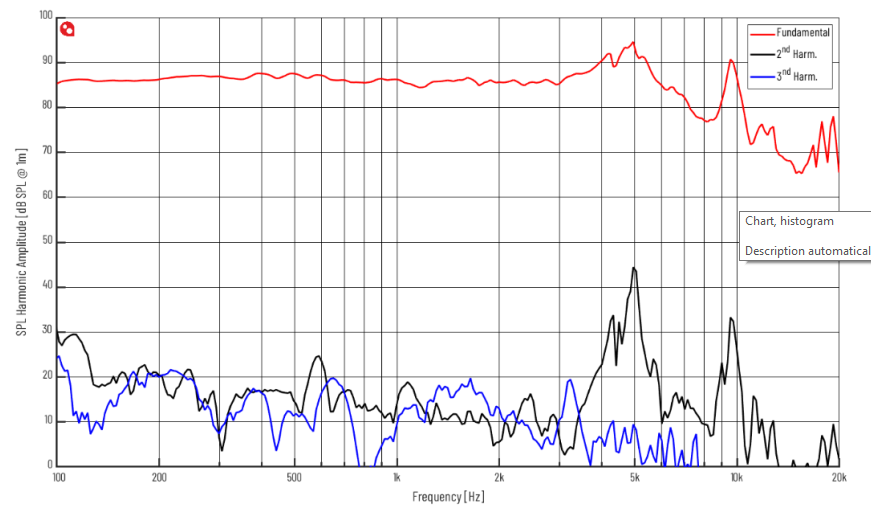

    Before:
    Vis vedlegget 805154

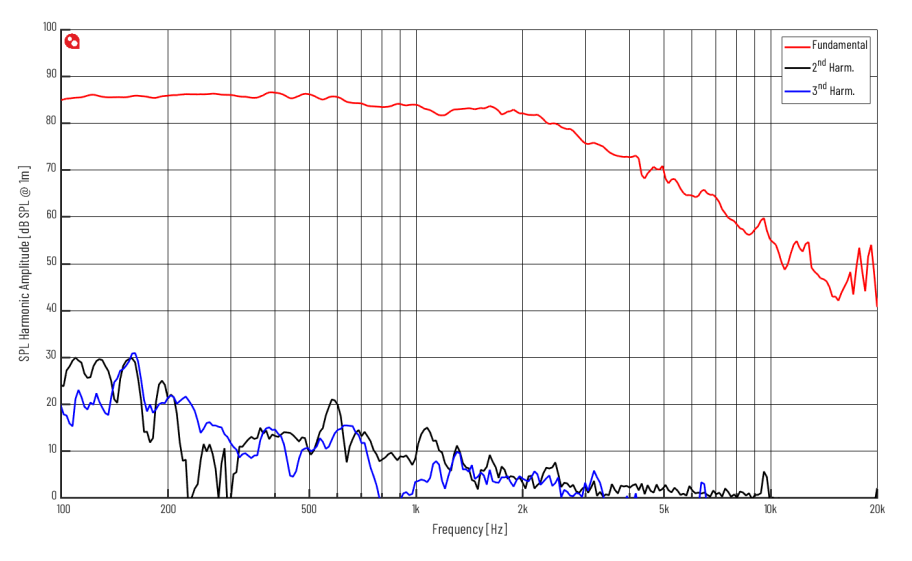

    After (2300Hz lavpass med notch filter)
    Vis vedlegget 805153
    Dette skulle det vært interessant å sett decay på. Jeg er ikke så sikker på om dette er hele sannheten, det har vært en del "men" innenfor dette før, blant annet som beskrevet av Sigfried Linkwitz for mange år siden.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    8"-bassen hadde dessverre litt svak motor. Man får en litt tradisjonell table lookup-alignment med mindre man klinker til med ganske mye volum (over 50 liter), hvilket blir veldig mye på en driver med såpass masse, da blir den fort ustabil.


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.964
    Antall liker
    12.827
    Sted
    Oslo
    Torget vurderinger
    6


    De har fått spilt litt i bakgrunnen mens jeg har andre gjøremål.
    I et to-veis filter som runder av nede på 80 Hz.....på moderat volum i to timer.

    Nå skal jeg spise middag, deretter kjører vi i gang med en slem fire-veis setup.
    Prøver å dele Purifi på 600 og 2900 først tenker jeg...er en god start.


    The Shy

    Æresmedlem
    Ble medlem
    10.04.2017
    Innlegg
    10.506
    Antall liker
    14.206
    Sted
    Langesund
    Bør vel ikke stå på råvarene her, for å få til en godt lydene høyttaler på moderat volum


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.964
    Antall liker
    12.827
    Sted
    Oslo
    Torget vurderinger
    6
    Moderat volum, ja.
    Dette er en annen sport enn hønn.
    Jeg har 25 watt til diskantene, og 60 watt til mellomtoner.
    ...som igjen minner meg om at denne setupen egner seg kun for moderat volum.

    Men jeg måtte jo dra på litt da.
    Det låter veldig bra, men blir selvfølgelig litt anstrengt ved hardt pådrag med volumknotten.
    Trenger litt mer power.

    Jeg skjønner ikke hvor Drossel vil med alle disse negative kommentarene ang. Purifi drivere.

    Hypen som har vært rundt disse produktene er berettiget.
    Det er lett å høre at dette er særdeles bra drivere, til tross for dårlige mockup kasser og den moderate effekten jeg har til rådighet.

    Jeg vet ikke hvor mye jeg skal jobbe videre med denne saken, da det vil ta en del resurser på både penger og arbeid.
    Men med et sett til med mellomtoner, MTM, en skikkelig bygd kasse, og godt med effekt, så tror jeg dette kan spille meget bra.

    Vi får se ...


    The Shy

    Æresmedlem
    Ble medlem
    10.04.2017
    Innlegg
    10.506
    Antall liker
    14.206
    Sted
    Langesund
    Du bør ikke ta alt våre Danske venner her på sentralen sier, som svar med to streker under.


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    676
    Antall liker
    466
    Torget vurderinger
    5
    Hmm, én PTT6.5M08 i overdempet lukket kasse (q0,5) har en Fsc på 77Hz og spiller da opptil 98db før xmax nås. Dvs. 4 stk gir 110db @ 77Hz og 114db @ 150Hz.
    Vurderer å prøve et knippe slike høypasset på ca 150Hz og opp mot diskant.
    Noen motforestillinger for å bruke disse så langt ned?


    Sist redigert:

    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.964
    Antall liker
    12.827
    Sted
    Oslo
    Torget vurderinger
    6
    Mine mockup kasser er vel på ca. 8-10 liter.
    I mitt rom på 18 m2, og målt med mic fra 1,5 meter avstand ser responsen uten EQ slik ut her i kjelleren....med single PTT6.5M04.
    Målesveip starter på 80 Hz og slutter på 6 kHz.

    Jeg har rare og skumle issues i mitt rom mellom 100 og 200 Hz som slår negativt ut......det vises også på midbass og refleksbass.


    purifi  test.jpg


    Jeg tror 150 Hz kan gå fint, tofter.
    Jeg kjørte en to-veis oppvarmings/innspillings test i to timer etter jeg pakka dem ut. Rullet av på 80 Hz for å spare x-damage.
    Det låt fint synes jeg.
    Nå bruker jeg dem fra 600 til 2,9 k ...ingen issues, og låter knall.

    Jeg tror bassmellomtonen, den som slutter på X eller W...husker ikke i farten, må låte vanvittig bra i en kompakt 2-veis sak.
    Kanskje jeg skal kjøpe dem også...for makalaus tv-lyd til stua.
    Har et par BlieSma T34A jeg kan bruke sammen med de.

    Sist redigert:

    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    676
    Antall liker
    466
    Torget vurderinger
    5
    Kanon med målinger fra det virkelige liv Bergfinn.
    Jeg har også troen på dette. Blir noe begrenset av slaglengde så langt ned, men da kan man jo øke antall drivere. Skal simulere med den andre varianten også for å sammenligne.


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    676
    Antall liker
    466
    Torget vurderinger
    5
    Ikke overraskende er det hovedsakelig forskjell under 100Hz, hvor PTT6.5W tåler litt mer guffe før den går tom for slaglengde. Så deling ved +150Hz tror jeg skal gå fint for begge variantene.

    Konkluderer uansett at 4 slike blir for puslete delt direkte mot bass (sub) og det finnes bedre løsninger. Headroom i dette området er nok veldig viktig.


    Audiocom HiFi

    Bransjeaktør
    Ble medlem
    16.07.2020
    Innlegg
    22
    Antall liker
    18
    Sted
    Kristiansand
    Torget vurderinger
    5
    Jeg tror bassmellomtonen, den som slutter på X eller W...husker ikke i farten, må låte vanvittig bra i en kompakt 2-veis sak.
    X er den opprinnelige med 9.8mm Xmax. Alle enheter med X i betegnelsen er Xtra Long Stroke, mens W er den med mer tradisjonell 5.9mm


    Oriel

    Hi-Fi entusiast
    Ble medlem
    07.01.2004
    Innlegg
    222
    Antall liker
    163
    Torget vurderinger
    7
    Spennende, men legger merke til at de er dobbelt så dyre som VTV. Får se hvilken pris Nord legger seg på når de får inn modulene.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Ikke la dere lure til å tro at disse forsterkerne er like bare fordi de har samme modul. En forsterker er så mye mer enn bare det.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold

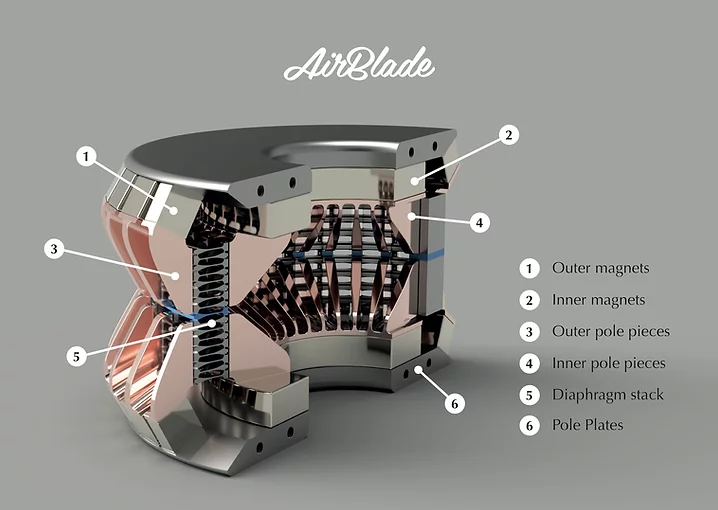

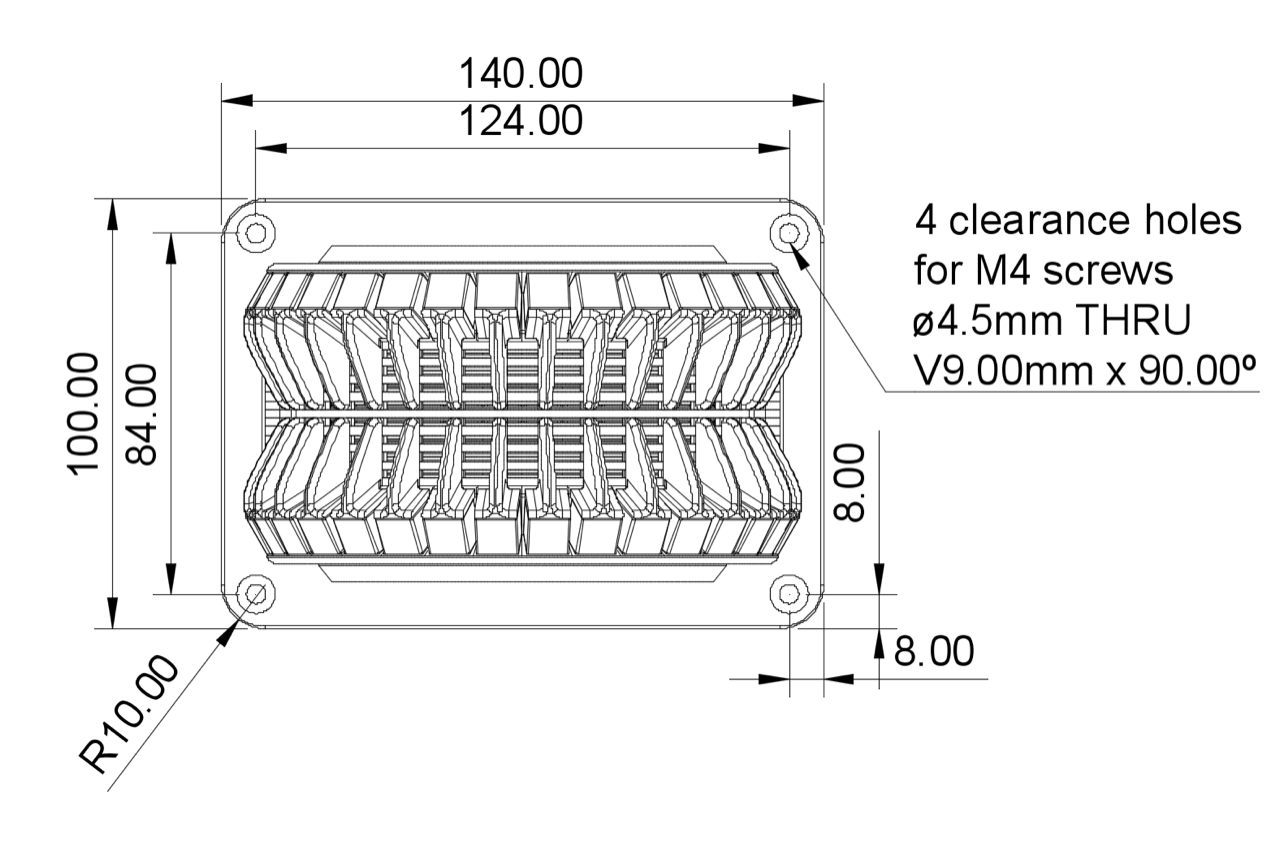

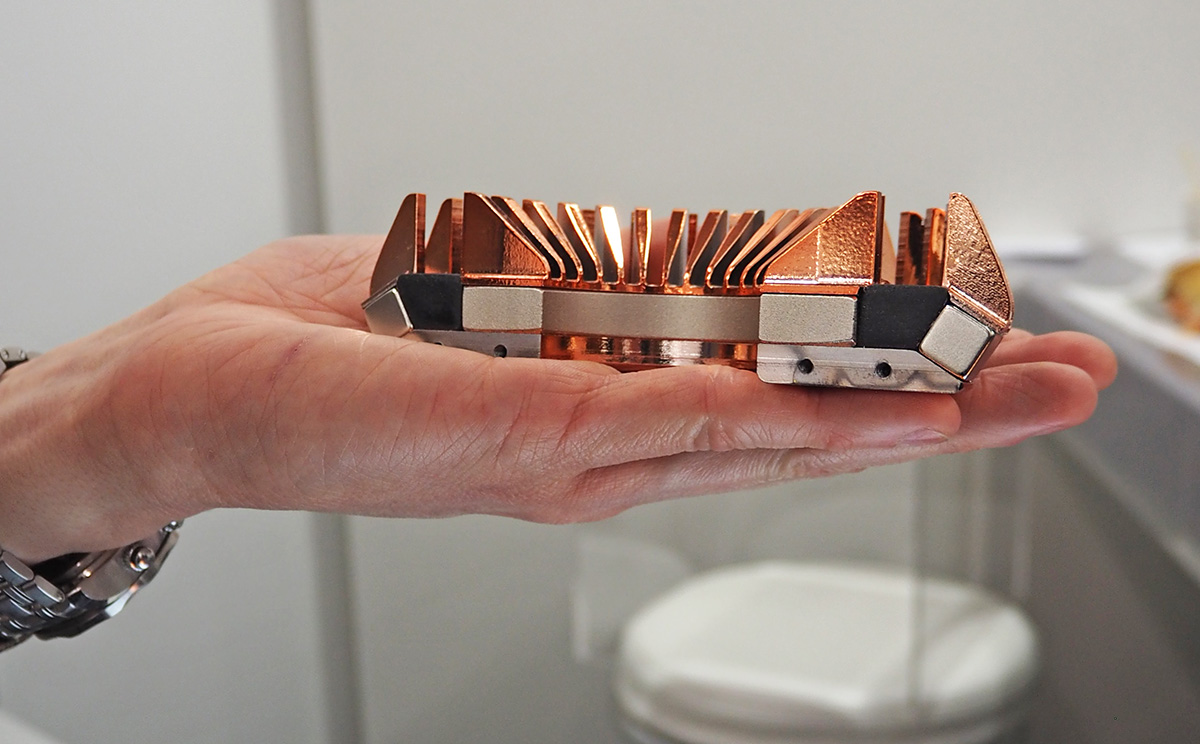

    Det kommer visst en del av dette her (sånne runde AMT-varianter) til München i år. Western Electric har flagget at de skal dit med dette her:







    Den rare formen bak er visst bare et bakkammer.

    De skal visst inni dette her:





    Jeg fant dem interessante for noen år siden, men begynte å simulere på slike magnetsystemer. Da kom jeg raskt frem til at det skjer veldig mye rart i endene på sånne kjeder. Dette ble patentert tilbake i 2012, selv om patentet fremstår ganske svakt fordi det endte opp med å bli ekstremt spesifikt. Første gang jeg hørte om det tror jeg må ha vært 4-5 år siden, i forbindelse med at Arthur Maker forsøkte å kommersialisere dette (til en pris på ikke mindre enn 25000 kr pr stk). Det er den varianten vi ser bilde av på varianten Willy har postet her. Patentet står registrert på Eugene J. Christensen fra Aspen.

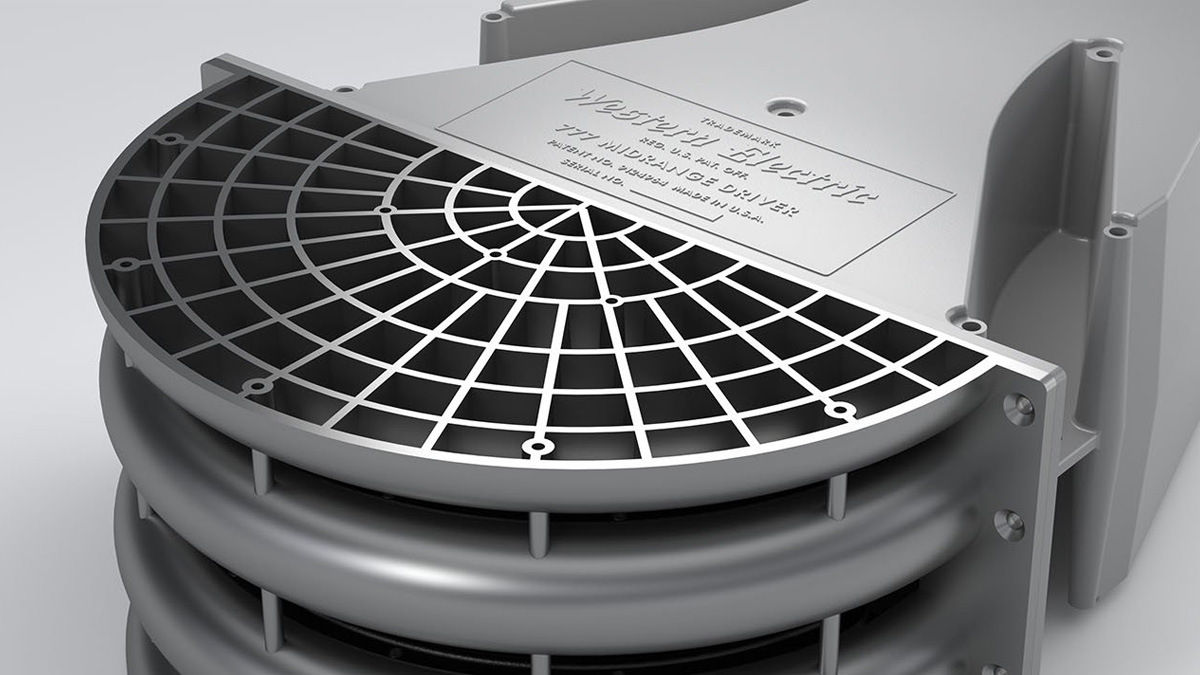

    For ordens skyld er det vel også greit å påpeke at Western Electric ikke er det samme som det opprinnelige Western Electric. Det opprinnelige Western Electric ble lagt ned i 1996. Nye Western Electric startet i 2013 under navnet Western Electric Export Corporation.

    Beklager til slutt til alle som hater bilder.


    erikm

    Hi-Fi entusiast
    Ble medlem
    28.01.2005
    Innlegg
    137
    Antall liker
    58
    Torget vurderinger
    1
    180 graders spredning i diskant gjør en del unike ting, Gallo har det på reference høyttalerne sine.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.082
    Antall liker
    10.481
    Sted
    Lørenskog
    Torget vurderinger
    16
    Da er den danske prisen på 8" klar.
    Mulig å bestille


    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Nå også på Youtube med målinger av 3 stk Purifi. 6.5" mid, 6.5" Mid/bass (alu) og 8" bass (alu cone)




    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Hva med en langslags 4" alu membran utgave?


    Seriøst sprek IMD 30Hz og 255Hz 75db signal


    Sist redigert:

    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.755
    Antall liker
    10.550
    Torget vurderinger
    10
    Hadde en meget slank gulvstående MTM med Seas DXT vært en idee med de der?


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.755
    Antall liker
    10.550
    Torget vurderinger
    10
    5 drivere i en tynn stilk?


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    5 basser? Det er vel litt styr å få til å gå opp impedansemessig, men en rad med 4 burde fungere utmerket, og 6 stk er vel også ganske overkommelig selv om det sikkert vil koste noen kroner. Kjørte en kjapp sim nå, og det ser ut til at rundt 4 liter pr stk og tuning i 32-35Hz området er ganske ideelt. Jeg ville nok ikke spilt opp til for eksempel 3kHz fra en sånn linje, da er det nok lurere å tenke 3-veis. Med 6 stk (2 i serie, 3 sett i parallell) får man 2,7 ohm, og da skulle en FA253 kunne levere nok effekt til å drive dem fra den ene kanalen. Det ser imidlertid ut til at bassrefleks utgår med kneløft av en viss høyde da vi snakker minst 90cm lang port. Her må man nok påregne for eksempel de tilhørende 6,5" slavene, men da klarer man seg jo lenge med 6 stk av dem på 6 drivere, eller 4 stk på 4 drivere skulle jeg mene. Sånn ballpark snakker vi vel om 111dB IB/Passband på 4 stk og 115 på 6 stk, og man må trolig regne ca 1-2dB EQ i bunnen.

    Det er fristende å tenke seg 4 basser for å holde den latterlig kompakt. Det finnes også en 4" slave. Sidemonterer man to slike pr driver kan man klare seg med 15cm utvendig kassebredde og kanskje 24cm utvendig dybde. En 90cm høy konstruksjon gir da plass til det nødvendige kassevolumet, en mellomtone og en diskant som jobber fra rundt 5-600Hz, og en FA-forsterker. Det er latterlig kompakt for en høyttaler som matcher mange seriøst store gulvstående på kapasitet, og mange seriøst dyre høyttalere på rene kvaliteter.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.755
    Antall liker
    10.550
    Torget vurderinger
    10
    Jeg lurte på om
    Tenkte det samme, men med Bliesma 3" og diskant.
    Jeg lurte på om du her mente WMTMW?


    Min tanke var en enkel MTM med DXT. Altså en mini Dali 104. Med passivt filter. DXT liker enten veldig smal eller røslig brei baffel. Så jeg lurte på om det var mulig med en 90 cm høy syltynn stilk å ha to sånne purifi basser i bassrefleks. Klarer man å lage bedre lyd enn B&O i en sånn stilk?


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Nei, tenkte 4 basser under, én mellomtone og én diskant.

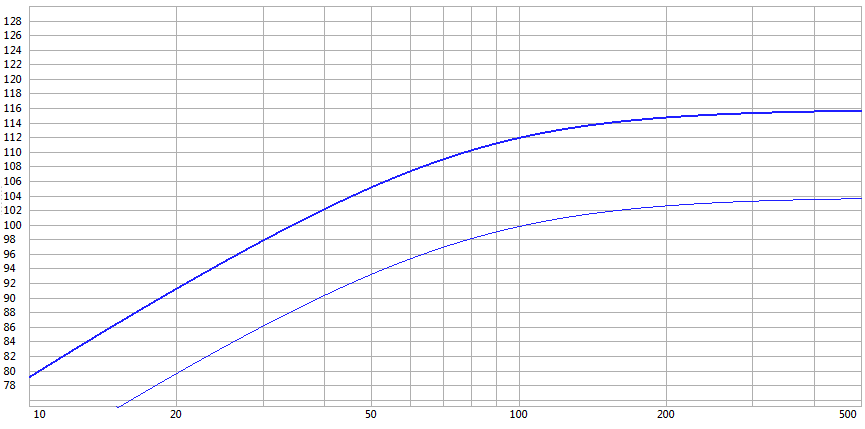

    Med ditt eksempel kunne man jo flyttet tuningen til 40Hz og nøyd seg med 8 liter netto. Diskanten har jo kammer. 36x11x20 innvendig gir 8 liter. Med 19mm MDF snakker vi ca 40x15x24. Setter man inn en FA122 vil den kreve 55mm dybde og full bredde, men den krever bare ca 32cm i høyden, inkl deleplate. Da har vi i såfall 4x11x5,5cm hull over eller under forsterkeren. Det er 0,242 liter (ca 0,25 liter med 19mm MDF). Man trenger da 19,6cm innvendig dybde for å få 8 liter.

    Så aktiv stativhøyttaler, 40x15x29cm, ca 106dB IB/PB, går til ca 35Hz. Et par 6,5" slaver på sidene...

    Det er vel ikke bare B&O som vil slite med å konkurrere mot den.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.755
    Antall liker
    10.550
    Torget vurderinger
    10
    Hva med passivt, refleks og kun to 4 tommere pluss DXT


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.223
    Sted
    Østfold
    Da ville jeg vel flyttet tuningen til 38Hz siden man ikke har noe å EQ-e på. Ellers er det jo det samme problemet med portlengde da. Skal vi holde oss under 17m/s ender man på over 90cm port. Om man drar av 3dB i toppen ender man allikevel på 70cm. Da måtte man i såfall sett på litt mer eksotiske portvarianter a-la L-acoustic.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.755
    Antall liker
    10.550
    Torget vurderinger
    10

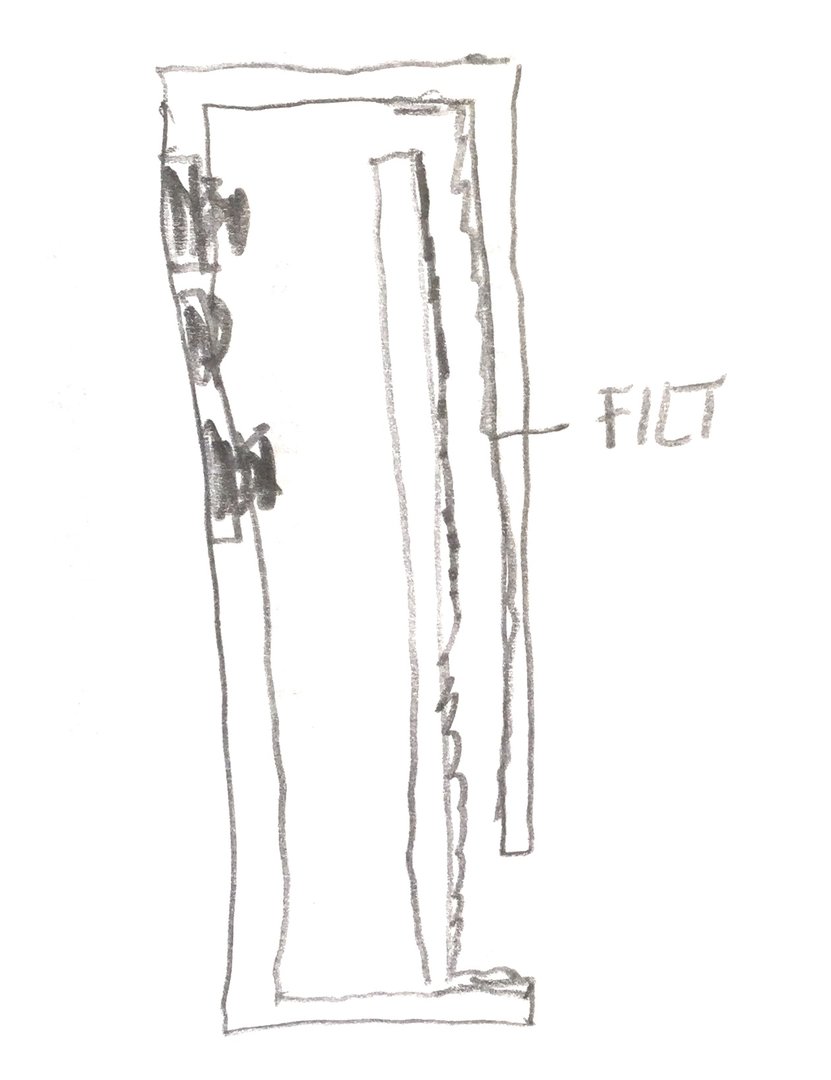

    Kan man lage en laaaaaaang hylleport på baksiden kledd med filt for å redusere pustelyder? Da vil det bli en blanding av bassrefleks og akustisk ventil.

    Klarer man å beregne dette til en kvartbølge så blir det lettere last på membran returen pluss litt dypere bass med brattere knekkpunkt.

    (Her ligger det en forretningsmessig mulighet. Gemme Audio Vivace kalte en kvartbølge tunnel for V-Flex og Sonus Faber filt stuffa bassport Stealth Technology, dvs med et kryptisk ord så kan man triple prisen for ting som Voigt og BBC fant opp for nærmere 100 år siden. Cluet er imidlertid å kombinere så mange gode teknikker som mulig, da har man gjort en god jobb)




    Sist redigert:

    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.977
    Antall liker
    4.257
    Sted
    moelv
    Torget vurderinger
    2
    Joe Rasmussens "Elsinores ULD" har 4x purifi + WG.


    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Joe Rasmussens "Elsinores ULD" har 4x purifi + WG.



    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Litt måledata
