on-wall diy høyttalere

Griffenfeldt

Hi-Fi freak
Ble medlem
31.12.2008
Innlegg
7.545
Antall liker
3.084
Sted
I en kjeller
Torget vurderinger
15
Leker litt med tanken på å bygge on-wall høyttalere selv.
Ideen er å bruke tang-band eller lignende fulltone elementer.



http://dls.se/sv/home/prod.html?produkt=sv_706

Jeg ser for meg noe ala slikt utseende. ca mål 50x25x10 cm

Noen som kan gi meg et tips eller to til valg av matrialer/elementer og en litt mer nøyaktige mål på en slik kasse som vil fungere?

Ideen er å bygge 5 like, så prisen bør holdes på et edruelig plan.



mvh
Thomas


el_mariachi

Hi-Fi freak
Ble medlem
28.11.2002
Innlegg
5.605
Antall liker
368
Men det blir vel en utfordring å finne elementer hvis høyttalerene ikke skal være dypere enn 10 cm.


Griffenfeldt

Hi-Fi freak
Ble medlem
31.12.2008
Innlegg
7.545
Antall liker
3.084
Sted
I en kjeller
Torget vurderinger
15
Tja..
Mulig jeg må opp ettpar cm til? Hvis de blir 10-12 cm netto innvendig bør det vel bli dypt nok?
Har egentlig ikke noen krav, men de bør ikke se ut som vegghengte stativhøyttalere eller gulvstående som er skrudd fast i veggen.

Leter aktivt på nettet, men det er ikke lett å finne tegninger på noe slikt.


Griffenfeldt

Hi-Fi freak
Ble medlem
31.12.2008
Innlegg
7.545
Antall liker
3.084
Sted
I en kjeller
Torget vurderinger
15
Hvis jeg endrer litt på kriteriene og spør:

Hva ville dere bygget som passer på en vegg?

Jeg kunne godt tenke meg en kvartbølge/transmisjonslinje, men da blir det vel veldig stort?!

Lerretet som henger på veggen er vel ca 1 meter høyt. Høyttaleren bør ikke være større enn det iallefall.


TEK

Overivrig entusiast
Ble medlem
10.02.2002
Innlegg
886
Antall liker
103
Sted
Trondheim
Torget vurderinger
1
Må den henge på veggen, eller kan den også bygges inn i veggen? Hva om man bygger litt ut, ala det du beskriver, men i tillegg feller inn elementene i veggen? En standard innervegg vil vel da gi ca 10 cm dybde ekstra?


Griffenfeldt

Hi-Fi freak
Ble medlem
31.12.2008
Innlegg
7.545
Antall liker
3.084
Sted
I en kjeller
Torget vurderinger
15
Frister lite å skjære hull i veggene. Jeg er nok ikke "helt der" enda.
Satser rett og slett på å kontakte Dynabel e.l for utregninger av str og delefilter utpå nyåret engang.


Bx

Bransjeaktør
Ble medlem
04.08.2005
Innlegg
5.196
Antall liker
1.429
Jeg anbefaler skråstilte kasser der du kliner bassmellomtonen så tett inntil veggen som bare mulig. Med flat kasse på vegg får du refleksjoner som er mye vanskeligere å håndtere. En teoretisk "nesten-ideell" løsning er en konfigurasjon som ovenfor, med deling til et diskantelement med begrenset spredning slik at diskanten ikke gir vesentlige veggrefleksjoner. Det er nok vanskelig å få til i praksis, men kanskje coax eller waveguide kan komme nære.

Ett problem du skal være obs på når du henger høttalere på veggen er at du mister noen frihetsgrader mht høytttalerplassering. Refleksjon fra motstående vegg kan fort skape problemer som ikke kan løses med høyttalerplassering. Hvis du så også har bestemt deg for høyde de skal henge i - så ligger det enda flere akustiske føringer her.


sand19

Medlem
Ble medlem
02.02.2008
Innlegg
41
Antall liker
0
Torget vurderinger
1

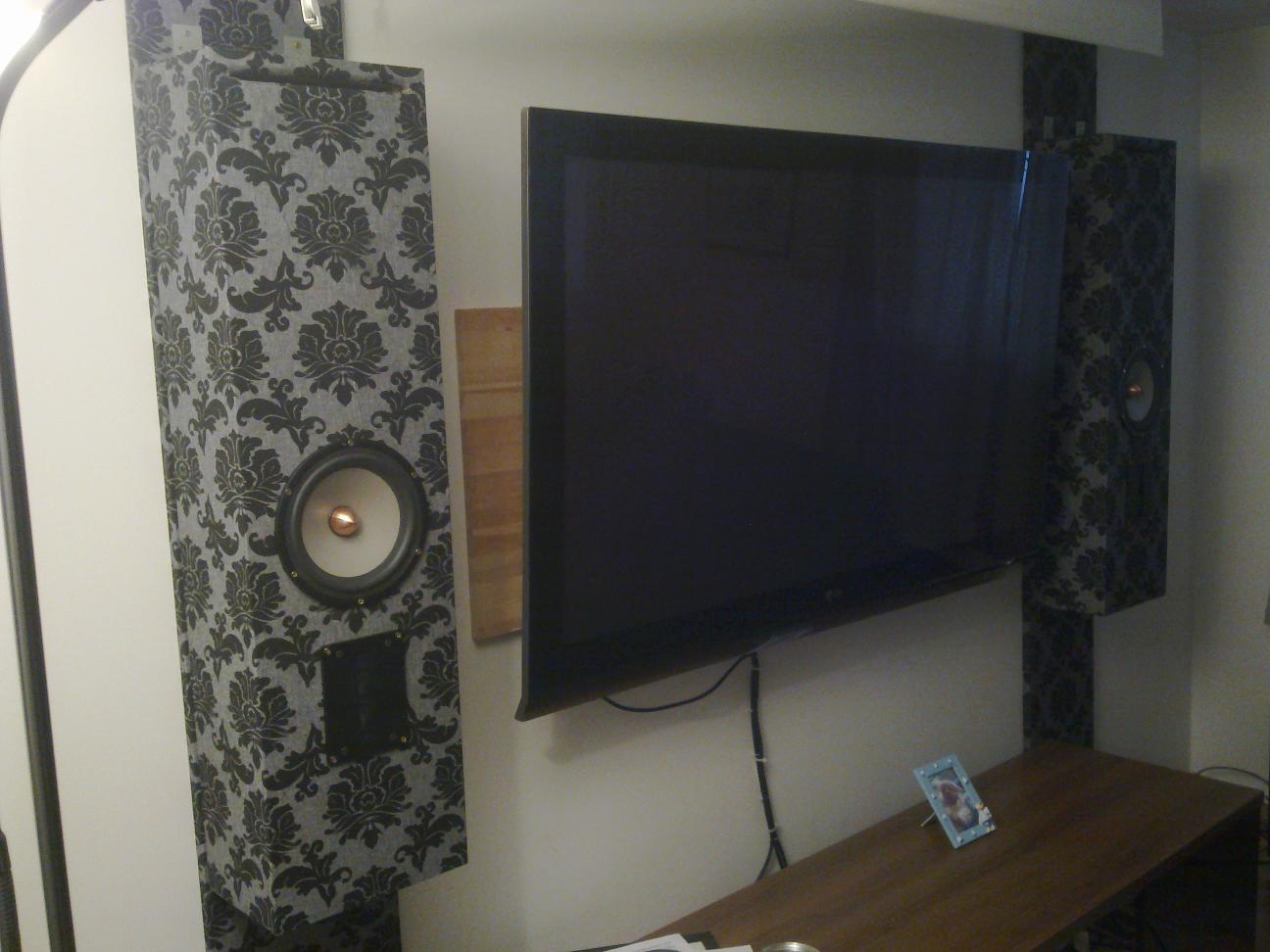

jeg har jo bygget on wall ht selv. funket bra det. de ble 19cm dype og ca en meter høye. det er jo mange muligheter her.
kan jo også bygge en line source ht eller hva det heter, med tang band fulltone elementer. 8 stk på ver side eller noe.


Vedlegg

Griffenfeldt

Hi-Fi freak
Ble medlem
31.12.2008
Innlegg
7.545
Antall liker
3.084
Sted
I en kjeller
Torget vurderinger
15
Noe lignende som den på bildet tenkte jeg å prøve å få til. Jeg er mest fristet til å forsøke fulltone elementer for å slippe delingsproblematikken. Ser for meg 2 fulltoner og et enkelt delefilter.
Å bygge kassene med gjæring burde ikke by på noen problemer.


Griffenfeldt

Hi-Fi freak
Ble medlem
31.12.2008
Innlegg
7.545
Antall liker
3.084
Sted
I en kjeller
Torget vurderinger
15
Da har jeg endret og vinglet litt med tanke på utforming og str. Sendte en Mail til Upgrade audio i Tønsberg. En Hammer dynamics super 12 ser ganske grei ut for en førstereisende med tanke på utførelse. Ikke akkurat noe å henge på veggen, men får å få litt ekstra dynamikk i kinoen må jeg nok opp såpass i str at det må bli gulvstående.
