Nei jeg har ikke laget noe koblingsskjema for det, med det er ganske rett fram :
Fargekodene ut av PU er som kjent :
- venstre kanal : hvit=pluss og blå=minus,
- høyre kanal rød=pluss og grønn=minus.

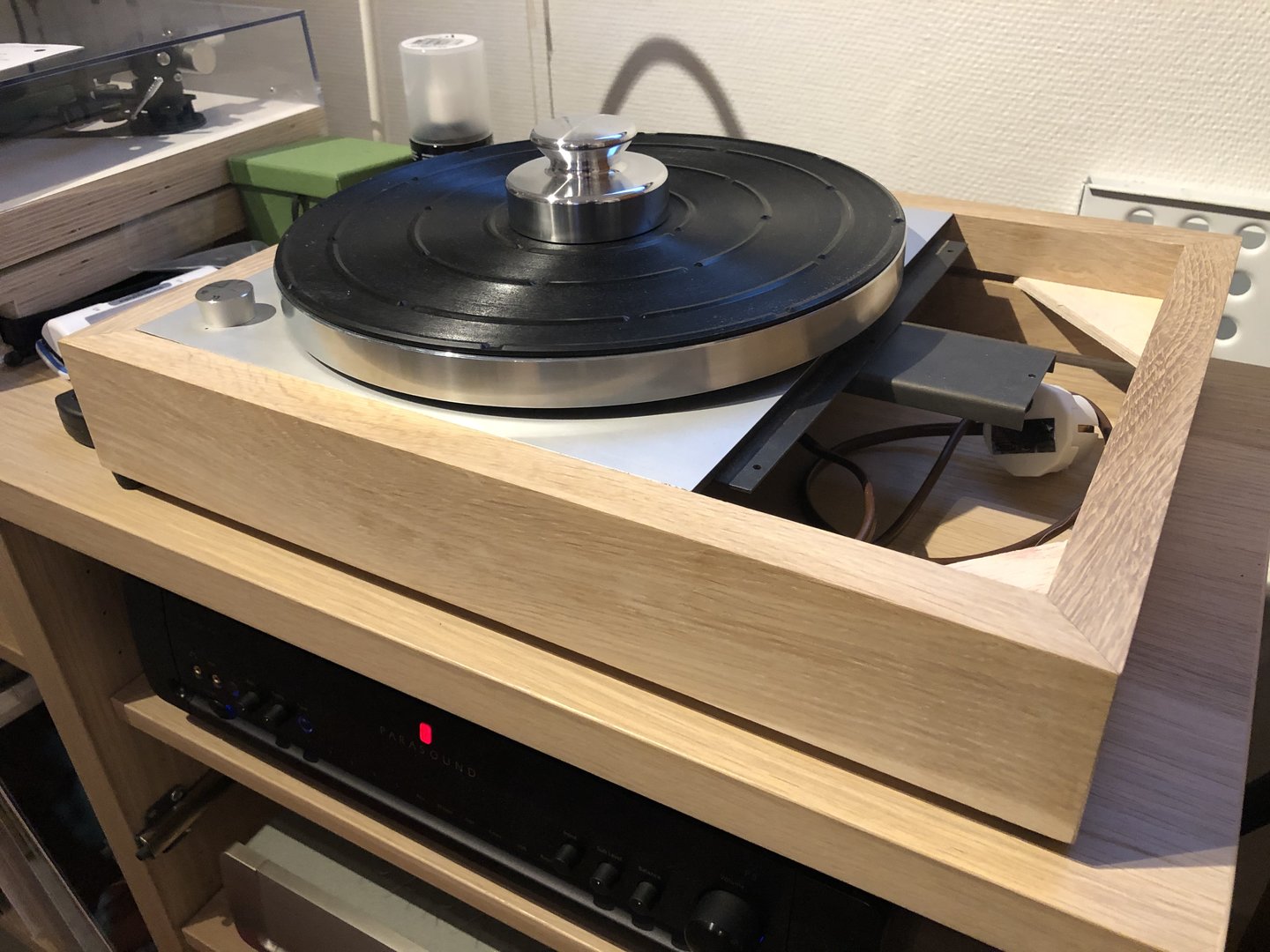

Platespiller og inn på 3-pinns XLR ut for hhv høyre og venstre kanal : chassis til XLR pinne 1, PU pluss inn på XLR pinne 2 og PU minus inn på XLR pinne 3
Ledningene fra XLR til RCA, du trenger et par mikrofonkabler eller liknende med et tvinnet par (typisk hhv rød og hvit eller sort farge) og skjerm : XLR pinne 1 til skjerm som ikke kobles i RCA enden (lag ev en «pigtail» fra skjermen i RCA enden så kan du bruke grisehalene til å koble chassis mellom snurra og phono-trinnet), rød ledning til pinne 2 og senter-pinnen på RCA, hvit/sort ledning på pinne 3 og til kappen på RCA. Så trekker du ei separat ledning fra chassis på snurra til chassis på phono-trinnet. Koblingen på XLR er standard så du kan ev kannibalisere et par mikrofonledninger med XLR i begge ender (husk å kappe i riktig ende mht XLR han vs XLR hunn).
Dersom du på et tidspunkt kommer over en phono-forsterker med XLR inn så kan du bruke std. XLR-XLR kabler mellom snurra og phono-trinnet. Avhengig av hvordan phono-trinnet internt kobler XLR pinne 1 (chassis/jord/skjerm) kan det hende at det er fordelaktig å bryte koblingen av skjerm fra XLR pinne 1 i mottaker enden av XLR-ledningen.
Dersom du mot formodning har eller kommer over et phono-trinn med 5-pinns DIN eller XLR inn så vil jeg foreslå å gjøre det samme ut av snurra, og da heller bruke ei ledning med to tvinnede par og individuell skjerm pr par. Litt avhengig av hvordan phono-trinnet kobler chassis/jord/skjerm i kontakten så kan det da være fordelaktig å bruke skjermen til å koble chassis mellom snurra og phono-trinnet (dvs uten separat ledning til jord/chassis). 5 pinns DIN/XLR til stereo er generelt sett en litt bedre ide enn en 3-pinns XLR til hhv høyre og venstre, men det er lite utbredt.
Forbeholdene om hvordan phono-trinnet kobler chassis/jord/skjerm i XLR kontaktene gjelder konkret om phono-trinnet fører skjermen til direkte eget chassis eller om det kobler skjermen til signaljord. Dersom phono-trinnet kobler skjermen til signaljord, så kan det være fordelaktig å bryte koblingen av skjermen i XLR-ledningen i mottaker enden og heller føre en separat leder mellom chassis på snurra og chassis på phono-trinnet. EDIT2 Dersom phono-trinnet i stedet intern kobler «skjerm pinnen(e)» direkte til chassis så kan det være fordelaktig og praktisk å bruke skjermen i kablene til å koble sammen chassis i snurra og phono-trinnet.
EDIT dersom du har tenkt å bruke en rega-arm så vær oppmerksom på at rega kobler sammen minus i venstre kanal og skjerm i armbasen (der ledningen kommer ut av armen). Opplegget over er med henblikk på å ikke koble signalet ut av PU sammen med skjerm eller chassis/jord/skjerm. Da er det helt opp til koblingene i phono-trinnet å definere signalet fra PU ift. chassis/jord/skjerm uten andre forstyrrelser. Dvs at dersom du har tenkt å bruke en rega-arm med opplegget over så bør du bryte koblingen av skjerm og minus ut av PU, og heller koble skjerm i ledningen til chassis i snurra.
mvh
KJ
