    Hei!

    Terningen er vel egentlig kastet - jeg skal prøve Manger igjen!

    Elementet har jo noen særegenheter som må tas hensyn til.
    Dette kan jo gjerne være en generell tråd - det står ikke så veldig mye i andre tråder her på sentralen så vidt jeg kan se!

    Det ligger en del informasjon på Manger sine nettsider:
    Downloads — Manger Audio

    Post gjerne flere linker/Artikler.


    Jeg lurer vel i første omgang på om det er beste med 1 elementer i front, eller om det har noe for seg å bruke 3 stk slik som Zerobox 3

    Zerobox 103 (Tidigere toppmodell og samme konfigurasjon som AP Medea)


    Eller dagens toppmodell:
    Manger S1.jpg


    Mvh
    OMF


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    23.873
    Antall liker
    10.517
    Sted
    Drøbak
    Torget vurderinger
    38
    hva er det med Manger som er så fasinerende?
    har aldri catchet det?
    mvh
    Leif


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.318
    Antall liker
    1.968
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Geir Fredriksen har laget en dipol versjon som falt meget godt i smak til meg ivertfall.
    Mulig han kan bistå med forslag på det området ivertfall.


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    14.274
    Antall liker
    6.742
    Sted
    Bergen
    Torget vurderinger
    10
    hva er det med Manger som er så fasinerende?
    har aldri catchet det?
    mvh
    Leif
    Det kan jo hende det finnes noen som har andre preferanser enn deg.

    For meg handler det om presisjon, hurtighet, holografi, dynamikk, sort bakgrunn, oppløsning...... men la nå ikke dette bli en tråd for/mot - jeg ønsker å se på hvordan man best implementerer de!

    Manger spiller til godt over 20kHz..., men spredningen er dårlig i toppen....

    Blir problemet løst med 3 MSW som på 103, eller bør man uansett ha en egen diskant i toppen..?

    Mvh
    OMF


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    23.873
    Antall liker
    10.517
    Sted
    Drøbak
    Torget vurderinger
    38
    ja det er åpenbart
    men er disse egenskapene unike for Manger eller er det implementeringen vi har hørt...for min del bare i top of the line AudioPhysic ht
    har de ikke dårlig følsomhet?


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.318
    Antall liker
    1.968
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    hva er det med Manger som er så fasinerende?
    har aldri catchet det?
    mvh
    Leif
    Det kan jo hende det finnes noen som har andre preferanser enn deg.

    For meg handler det om presisjon, hurtighet, holografi, dynamikk, sort bakgrunn, oppløsning...... men la nå ikke dette bli en tråd for/mot - jeg ønsker å se på hvordan man best implementerer de!

    Manger spiller til godt over 20kHz..., men spredningen er dårlig i toppen....

    Blir problemet løst med 3 MSW som på 103, eller bør man uansett ha en egen diskant i toppen..?

    Mvh
    OMF
    Vil ikke 3 montert sånn bare skape mer trøbbel med rommet en nødvendig ? Uten att jeg har noe peiling på dette så hadde jeg gått for en.
    Med det lille jeg har hørt fra en sånn så skjønner jeg hva du kan like med Manger !


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.318
    Antall liker
    1.968
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    ja det er åpenbart
    men er disse egenskapene unike for Manger eller er det implementeringen vi har hørt...for min del bare i top of the line AudioPhysic ht
    har de ikke dårlig følsomhet?
    Følsomheten er 91db, så ikke mye å skryte av. Men watt er ikke dyrt i dag :)


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    23.873
    Antall liker
    10.517
    Sted
    Drøbak
    Torget vurderinger
    38
    gode watt er like dyre som de alltid har vært
    Trabant er like billig som tidligere


    kaap

    Hi-Fi freak
    Ble medlem
    11.03.2004
    Innlegg
    3.382
    Antall liker
    2.385
    Sted
    Mo i Rana
    Torget vurderinger
    5
    Har spilt på Manger i ca 10 år.
    Har fortsatt ikke hørt noe jeg ville ha byttet bort Manger til fordel for...
    Manger spiller opp til 35Khz, holder for meg og mine ører som når til 20kHz.
    Noen benytter slike superdiskanter sammen med Manger, opp til 100kHz. Mitt råd da, oppsøk lege for hennvisning til nærmeste øre/nese/hals avdeling.
    Lav følsomhet, men lettdreven imo. Har brukt både 15 og 350w på disse. Null stress.

    Lykke til med prosjektet OMF. Blir spennende å se hva du koker sammen :)

    mvh Kai


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.318
    Antall liker
    1.968
    Sted
    Kyrksæterøra
    Torget vurderinger
    12

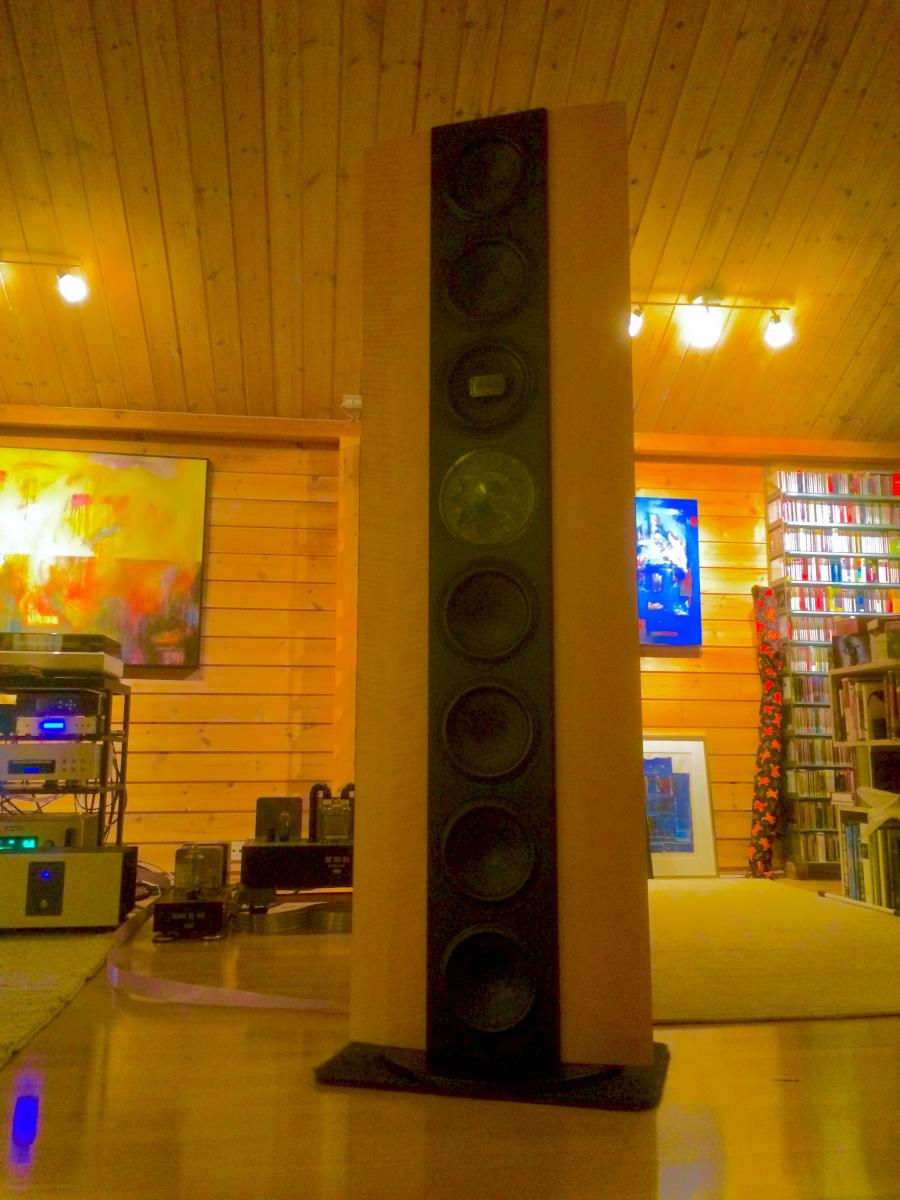

    Dette er de Geir F har konstruert. Et knippe Scan Speak 8" over og under og en liten diskant i den 8" over Manger. Åpent bak selvsakt :)
    Eieren må gjerne komentere om han vil tilføye noe også.
    8" spiller opp til rundt 300-350hz om jeg ikke husker veldig feil.

    • Liker
    Reaksjoner: OMF

    FredrikC

    Overivrig entusiast
    Ble medlem
    16.08.2009
    Innlegg
    899
    Antall liker
    361
    Torget vurderinger
    5
    Jeg tipper det som Manger gjør bra er dens punktkilde oppførsel. Å få til en step respons lik den Manger har med multi-veis høyttalere er ikke umulig, men skjeldent noe man ser. (Særlig om vi snakker mer enn ett punkt)

    Begynner man å legge til diskant og høyt delte basser for å øke kapasiteten i midbass ser jeg ikke noen fordeler med Manger over en annen god bredbånds driver lenger.

    Jeg ville beholt Manger som Full range fra ca 250hz. Så ville jeg laget ambiens høyttalere for å fylle ut mangelen på energi oppover. Enten montert dem på høyttaleren og pekt dem skrått bakover slik at de ikke stråler direkte mot lytteposisjon eller som separate høyttalere med forsinkelse.


    geirf

    Bransjeaktør
    Ble medlem
    22.10.2004
    Innlegg
    72
    Antall liker
    208
    Sted
    Nord Trøndelag
    Manger Fulltone

    hva er det med Manger som er så fasinerende?
    har aldri catchet det?
    mvh
    Leif
    Det kan jo hende det finnes noen som har andre preferanser enn deg.

    For meg handler det om presisjon, hurtighet, holografi, dynamikk, sort bakgrunn, oppløsning...... men la nå ikke dette bli en tråd for/mot - jeg ønsker å se på hvordan man best implementerer de!

    Manger spiller til godt over 20kHz..., men spredningen er dårlig i toppen....

    Blir problemet løst med 3 MSW som på 103, eller bør man uansett ha en egen diskant i toppen..?

    Mvh
    OMF
    Hei OMF!

    Det er riktig som du sier at Manger innehar en del svært gode kvaliteter og spesielt i tidsdomenet for de som verdsetter riktig impulsgjengivelse og flat faserespons!
    Det at Manger selv benytter 3 stk enheter i hver boks, er etter min mening ganske bortkastet da disse allikevel er avskåret for de høye frekvenser. Dermed forsvinner etter min mening vitsen med disse noe.
    I en åpen løsning har 1 stk. Manger god følsomhet! 92-93dB!
    Selv mener jeg at disse gjør seg bedre i en åpen variant og ikke i kasse. Mindre farging, bedre 3D og finere hurtighet. En flott bi effekt med den åpne varianten er at dette gir et løft ved nedre arbeidsområdet 100-400Hz. Dermed bør elektrisk deling legges noe høyere enn ønsket akustisk deling. Dermed beskyttes enheten ganske mye gjennom dette, som igjen øker belastbarheten!
    Manger enheten bør dempes på baksiden ved åpen drift. Den er ganske resonant og gir pågående lyd fra senterområdet på baksiden av enheten.
    Dette gjøres ved selektiv demping av baksiden ved at er mer effektiv demping legges ved center-arealet av baksiden, mens den ytterste delen ikke skal dempes særlig. Viktig at dempematrialet er transparent nok til ikke å bremse lave frekvenser.
    Dette kan gjøres best ved at hele baksiden av enheten dekkes med mange korte rør med lengde på 5-8cm og diameter på 15-30mm. Rørene som da dekker sentrum av enhetens bakside dempes mer enn de rørene som dekker den mer perifere delen av membranen. Dermed er det lett å plassere dempingen akkurat der den bør være og også variere tettheten av dempematrialet!
    Ulempen med den åpne varianten er kravet til plassering litt ute på gulvet, men alle som har erfaring med høyttalere av høy kaliber vet at det må til uansett kasse eller ikke!
    Det å supplere med en båndenhet, må gjøres med stort omhu slik at man ikke ødelegger den allerede fine fasekarakteristikken Manger enheten innehar. Altså ingen øvre avskjæring av Manger! Mine målinger ute i rommet gir et lite fall fra 12-15kHz og det er fra dette området og opp at super tweeteren skal bidra med det den kan! Tidsjusteringen er veldig viktig og skal være på mm! 1-ordens vil kunne fungere. Da gir denne en finere og tydeligere avtegning av detaljer og bidrar til mere luft i hele frekvensområdet.
    Manger enhetens kvaliteter er ikke for alle så tydelig ved første gangs lytting, men dens kvaliteter kommer snikende inn på deg og du verdsetter dens gjengivelse mer og mer, nettopp fordi den har så flott styr på indre detaljering. Er det ikke dette som kjennetegner highend av høyt kaliber?
    Fleste gode høyttalere i dag har flott frekvensrespons, men det er under 1% av disse som har like flat fase respons! Det er tidsresponsen som skiller de gode fra de suverene!
    Her er det bare å stå på!

    Hilsen,
    Geir Fredriksen


    ufo

    Hi-Fi freak
    Ble medlem
    12.02.2016
    Innlegg
    1.297
    Antall liker
    491
    men noe må noe gi. off-axis er verre enn det meste :rolleyes:


    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    47.421
    Antall liker
    69.218
    Torget vurderinger
    20
    Derfor de kalles EgoMangeriacs.


    geirf

    Bransjeaktør
    Ble medlem
    22.10.2004
    Innlegg
    72
    Antall liker
    208
    Sted
    Nord Trøndelag
    Mangler spredning

    Hallo!

    Det er heldigvis mer mellom himmel og jord enn bare en rak frekvensgang!
    Som du sier er ikke spredningen over 8kHz all verden, men det er det mange andre system som også lider under. For eksempel gamle Quad ESL 57! Ingen ting i veien med lydkvaliteten på de? Manger er en av de få systemene en kan sitte ut av senter på og samtidig ha følelsen av å kunne se (høre) på skrå inn i lydbildet uten lydbildet kollapser! Forslaget med en egen super tweeter vil avhjelpe spredningen.
    Dessuten tror jeg mange panelhøyttalere, hornhøyttalere, flerveishøyttalere osv ikke nødvendigvis behøver å ha så mye bedre spredning. For de som i det daglige benytter Manger, tror jeg ikke spredningen er en stor hindring.
    Til syvende og sist er det vel sweetspot som gjelder?:)


    Med hilsen
    Geir Fredriksen


    ufo

    Hi-Fi freak
    Ble medlem
    12.02.2016
    Innlegg
    1.297
    Antall liker
    491
    grafen går bare til 25grader, 5 intervall. likevel faller 25 (blå) over 7khz, mens rundt 12-15khz er det plutselig mer energi ved 25 enn 20 og 15. 10grader (grønn) kollapser også til nesten en null.
    fixer ikke nødvendigvis biffen å sitte on-axis siden rommet snakker tilbake og hvordan 2 høyttalere integrerer phantom er av betydning. diskant må isåfall inn et stykke før 10k, i en 2veis er den ubrukelig, farging :eek:


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    14.274
    Antall liker
    6.742
    Sted
    Bergen
    Torget vurderinger
    10
    Takk for godt svar!

    Derek Wilson i Overkill eksperimenterte også på slutten med ulike OB løsninger - og mente at dette gav enda bedre dynamikk og åpenhet.

    Hva skal man tenke på med baffel ved en slik OB løsning..? Kan man bare henge selve elementet i strikk, eller er det bedre å maskinere seg en litt større baffel i feks aluminium..?

    Angående demping - så ser jeg at det er noen varianter av dette ute og går.?
    *Du nevner en akustisk demping på baksiden:
    *Jeg har sett en som har limt på en "basstrommepad" midt på...
    *JG (Audio Physic) brukte vel sånn C37 lakk

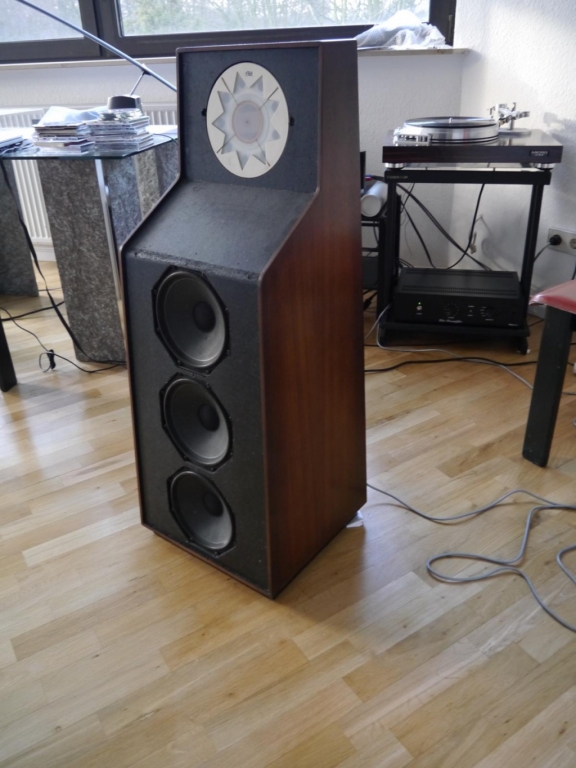

    Jeg har forøvrig også funnet bilder på nettet av noen som har implementert en stor faseplugg..

    Uansett...dette blir gøy...bare å få tak i et par nå så er vi gang!

    Mvh
    OMF


    geirf

    Bransjeaktør
    Ble medlem
    22.10.2004
    Innlegg
    72
    Antall liker
    208
    Sted
    Nord Trøndelag
    Takk for godt svar!

    Derek Wilson i Overkill eksperimenterte også på slutten med ulike OB løsninger - og mente at dette gav enda bedre dynamikk og åpenhet.

    Hva skal man tenke på med baffel ved en slik OB løsning..? Kan man bare henge selve elementet i strikk, eller er det bedre å maskinere seg en litt større baffel i feks aluminium..?

    Angående demping - så ser jeg at det er noen varianter av dette ute og går.?
    *Du nevner en akustisk demping på baksiden:
    *Jeg har sett en som har limt på en "basstrommepad" midt på...
    *JG (Audio Physic) brukte vel sånn C37 lakk

    Jeg har forøvrig også funnet bilder på nettet av noen som har implementert en stor faseplugg..

    Uansett...dette blir gøy...bare å få tak i et par nå så er vi gang!

    Mvh
    OMF
    Hallo OMF!

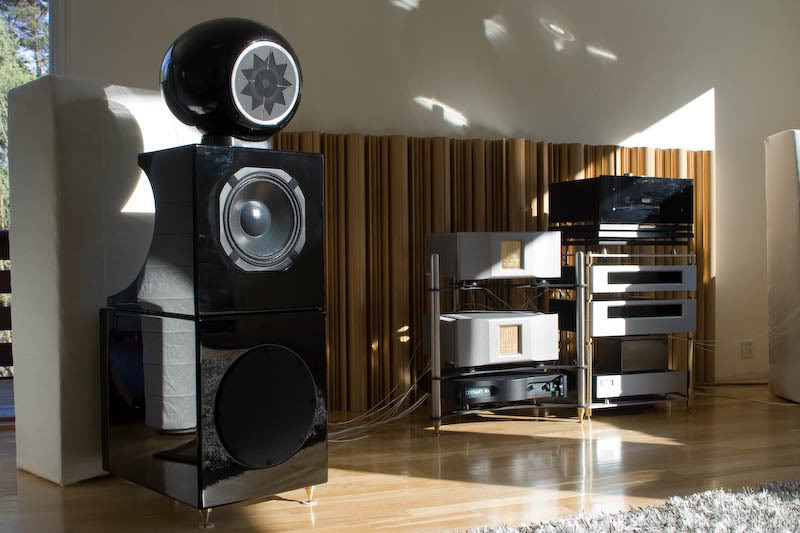

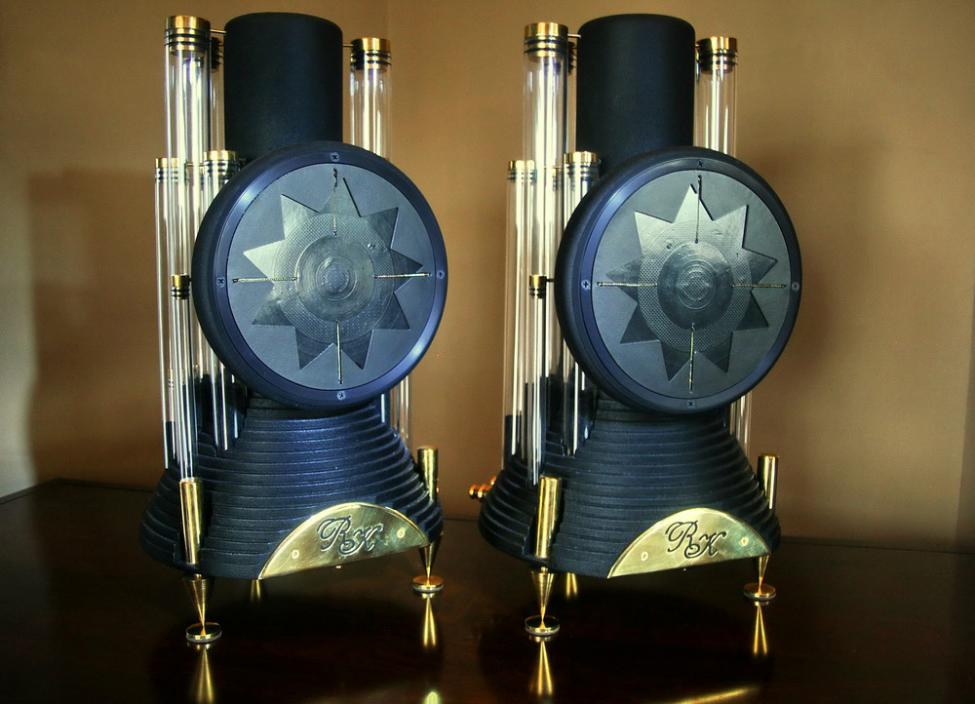

    Jeg husker Overkill Audio hadde noen svært seriøse kuleformede egg til Manger-ene. Må da kostet en formue å fremstille dette. Derfor så mye enklere med åpen løsning!!!
    Jeg vil anbefale en buet baffel og vil ha festet enhetene fast til baffelen! Ikke gummistrikk! Blir som å bokse på rulleskøyter!

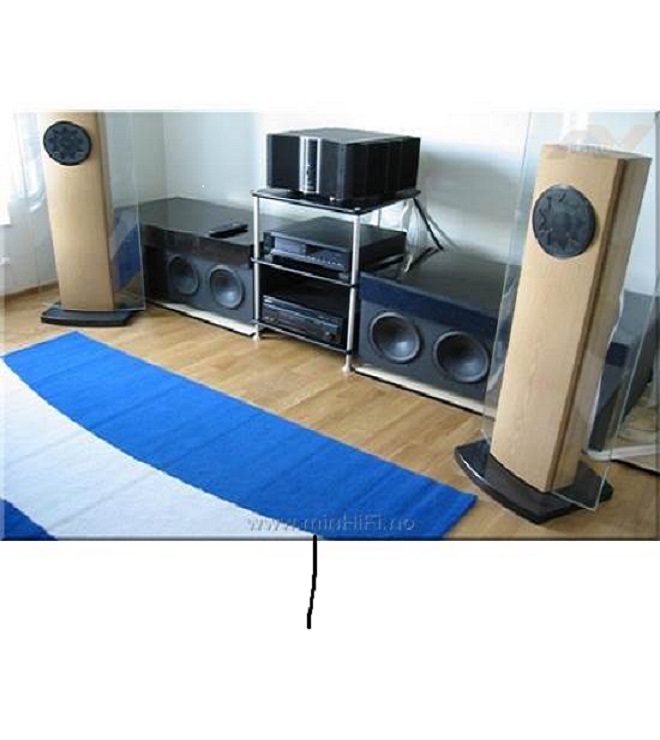

    Her ser du for eksempel Symbiose som jeg hadde et prosjekt sammen med Are Mo.

    Med hilsen,
    Geir Fredriksen


    Vedlegg

    Gunzi

    Overivrig entusiast
    Ble medlem
    18.08.2003
    Innlegg
    969
    Antall liker
    680
    Sted
    Trondheim
    Torget vurderinger
    5
    DSCF2631 copy.jpg
    IMG_6902 copy.JPG
    DSCF2623 copy.jpg
    IMG_6903 copy.jpg

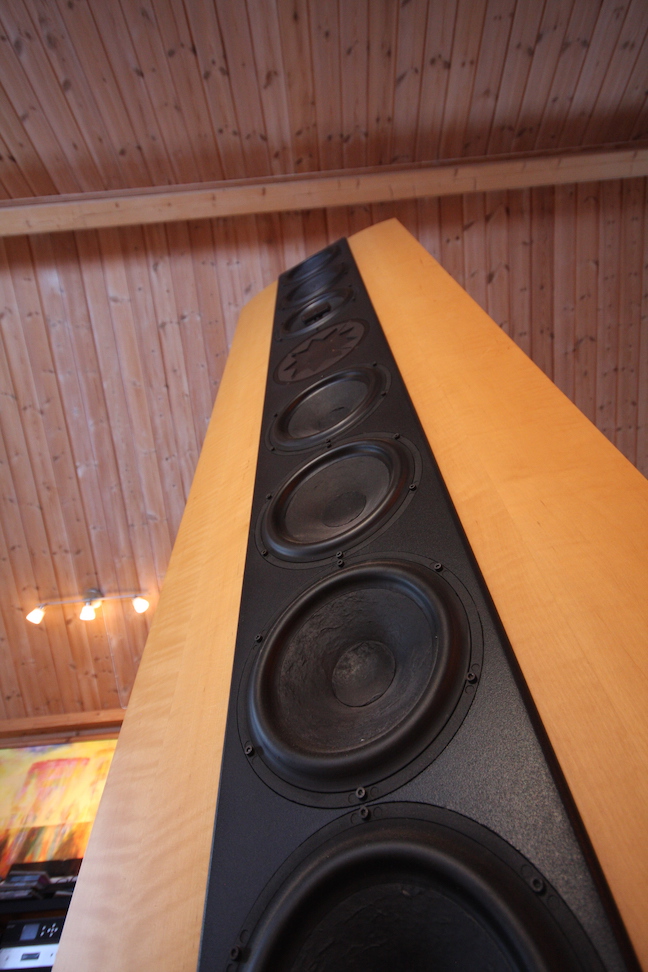

    Det er jeg som har disse dipolene med Manger-element. Dere må gjerne lese tekniske målinger og slå hverandre i hodet med grafer til dere blir blå. Jeg foretrekker å lytte, og høres det bra ut, så er det faktisk bra.
    Manger i fritt trav, m.a.o i dipol høres veldig bra ut, og er sterkt vanedannende. Jeg har hatt disse i mer enn 16 år, de har stått i flere rom, og er ennå med meg. De har blitt utfordret av Quad 2905, Magnepan 3.7, Duelund DCA 2.0, diverse Sonus Faber, Usher og en rekke andre kasser som har blitt båret inn - og ut av huset etter en stund.

    Jeg har drevet de med masse ulike rørkonstruksjoner, DPA 300B SE, 211SE, GU81, Papworth 200w ett eller annet, Radford 50w classe A, et beist av en Usher 300 watt, XTZ monoblokker, vintage Hitachi, diverse klasse D, og sikkert mye mer. De lar seg drive av det meste, og slipper igjennom karaktertrekk til de fleste forsterkere og kilder. Akkurat nå kjører jeg med monoblokker fra Geir Fredriksen; Audio Insight, og de har de siste par årene gitt meg det jeg vil kalle "best of all combinations"

    At Manger kun skal nytes i sweetspot er greit å hevde dersom man ikke har hørt de, det er der du kan pinpointe 3D/holografi og alt slikt, helt klart. Men det dere skal vite er at de klanglige kvaliteter og det musikalske avtrykk Manger gir, får jeg med meg fra helt andre steder i stua, også i kjøkkenkroken faktisk. Det har jeg ikke opplevd med andre høyttalere som har gjestet stua i kortere eller lengre perioder.

    Dipolhøyttalerens kvaliteter i bass er helt avhengig av rom og plassering, så det skal ikke være tema her når Manger er satt i søkelyset, men overgangen mellom Manger og bass oppleves som uproblematisk for min del. Konstruktøren har jo også gjort målinger i rommet og justert delefilter etter min smak, som heller mot den litt varme lyden.

    De siste månedene har jeg prøvd ut Imagic 1.6 og basstårn i stua. Det er ikke sikkert at den komboen blir værende heller, på tross av ubestridelige kvaliteter. Mangerne står tålmodig og venter på å få tilbake plassen sin.

    Det er ennå for tidlig å si hvordan dette ender.

    Sist redigert:

    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    47.421
    Antall liker
    69.218
    Torget vurderinger
    20
    Flotte bilder og et fantastisk anlegg/rom! Obviously a work of love... Misunnelig nå :( :D Dette må jo bare spille bra - Zen følelsen, avstand til vegg fra ht, - plassert på langveggen osv. i et stort nok rom - applaus! SlukApprobert ++


    Gunzi

    Overivrig entusiast
    Ble medlem
    18.08.2003
    Innlegg
    969
    Antall liker
    680
    Sted
    Trondheim
    Torget vurderinger
    5
    Kjenner jeg ble litt rakere i ryggen nå Sluket! Skal finne plass høyt i premieskapet til SlukApproberingen. Men jeg henleder nå oppmerksomheten tilbake mot Manger, som tråden handler om. Et kostbart og eksklusivt element som heldigvis ikke er besudlet av middelmådige høyttalerfabrikker i markedet for volum og profitt. :cool:


    tkr

    Æresmedlem
    Ble medlem
    27.03.2007
    Innlegg
    18.829
    Antall liker
    20.083
    Sted
    Nede i fjæresteinene
    Torget vurderinger
    2
    @ Gunzi: Hva slags element er det som sitter rett over mangeren? Flotte høyttalere, btw.

    Mvh


    Gunzi

    Overivrig entusiast
    Ble medlem
    18.08.2003
    Innlegg
    969
    Antall liker
    680
    Sted
    Trondheim
    Torget vurderinger
    5
    Hei tkr - det er en Fostex 4 ohm bånddiskant, som er montert på et rør som går igjennom Scanspeak 21w/8555 elementet. Røret gjør at Fostex kan justeres i "lengderetningen" og dermed tilpasses Manger. Noen mm forskjell i plassering av Fostex er godt hørbart når det gjelder tydelighet og smekk.

    • Liker
    Reaksjoner: tkr

    geirf

    Bransjeaktør
    Ble medlem
    22.10.2004
    Innlegg
    72
    Antall liker
    208
    Sted
    Nord Trøndelag
    Manger Fulltone

    Hei tkr - det er en Fostex 4 ohm bånddiskant, som er montert på et rør som går igjennom Scanspeak 21w/8555 elementet. Røret gjør at Fostex kan justeres i "lengderetningen" og dermed tilpasses Manger. Noen mm forskjell i plassering av Fostex er godt hørbart når det gjelder tydelighet og smekk.
    Hei!
    Vil bare tilføye at det er en 8 ohms bånd diskant og ikke 4 ohm!
    Ellers ville total impedans over 10kHz bli noe lav.
    Det er viktig som det sies med at diskanten bør kunne tidsjusteres i lytte retningen.


    Med hilsen,
    Geir Fredriksen
    Audio Insight as


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.262
    Antall liker
    2.359
    Sted
    moelv
    Torget vurderinger
    1
    Hei Geir,
    Det går fint an å bokse når du går på rulleskøyter (karate også forresten).
    Med et vektforhold på f.eks 1000:1 blir kampen ujevn ;-) Spesielt når man både bokser og lugger som på en inntrøndersk bygdefest.
    På "Schwarzenegger- baflene" har vi hengt opp 8" - med litt ekstra flesk på- og de beveger seg ikke, ei heller vibrasjoner i ramma.
    Punchen er det heller ikke noe å si på. Måten du foreslår å dempe Manger på er interessant. En tysker som lagde line-Source (egentlig array) benyttet oasis som demping i enden av kammeret. (Oasis er den grønne, sprø svampen som blomsterdekoratører bruker). Troels har skrevet noen ord om elementets begrensinger og muligheter. (Modifikasjoner som nevnt over er ikke belyst). Jeg har 2 stk Vifa 8" 16 ohm (carbon-coated på baksiden av membran) som stammer fra Manger.
    De går for en god vin--- men det kan jeg kanskje ikke nevne her :)


    FredrikC

    Overivrig entusiast
    Ble medlem
    16.08.2009
    Innlegg
    899
    Antall liker
    361
    Torget vurderinger
    5
    Enig, boksing på rulleskøyter analogien er dårlig. Mer som å bokse i en buss og hevde at du mister masse kraft fordi bussen ruller. Det er enkel fysikk og med et normalt masseforhold mellom chassis og membran blir tapet bare småtteri og helt lineært. Derimot slipper du at den energien som flytter chassiset motsatt vei av membranen forplanter seg til noe som kan gå i resonans. Derek som er nevnt her begynte også å henge driverne i strikk eller tau.

    (men, selve chassiset kan gå i ressonans og det kan skape trøbbel.)


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    14.274
    Antall liker
    6.742
    Sted
    Bergen
    Torget vurderinger
    10
    Hei!

    Jeg skal utvilsom prøve OB, men det ser ut som jeg får kjøpt meg et par med en enkel kasse også - så da prøver jeg sikkert det først!

    Her har jeg laget en høykvalitetsskisse. Kan dette være en løsning?

    Altså en helt enkelt kabinett - Manger markert i rødt.
    Lyden som går bakover treffer en skråstilt vegg som sender lyden nedover i kassen som er fylt med dempemateriell.

    Mvh
    OMF

    Manger kasse.jpg


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    14.274
    Antall liker
    6.742
    Sted
    Bergen
    Torget vurderinger
    10
    Her er noen andre varianter....

    Faseplugg liten....


    Faseplugg stor:


    Demping:


    Mvh
    OMF


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    14.274
    Antall liker
    6.742
    Sted
    Bergen
    Torget vurderinger
    10
    Hei!

    Er det noen som har målsatt tegning av Manger..?

    Mvh
    OMF


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.318
    Antall liker
    1.968
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Har du spurt om å få kjøpe Manger element direkte fra Manger ?
    De solgte før men vet ikke om de gjør det nå.


    registrert

    Hi-Fi interessert
    Ble medlem
    17.05.2011
    Innlegg
    64
    Antall liker
    12
    Hei!

    Er det noen som har målsatt tegning av Manger..?

    Mvh
    OMF

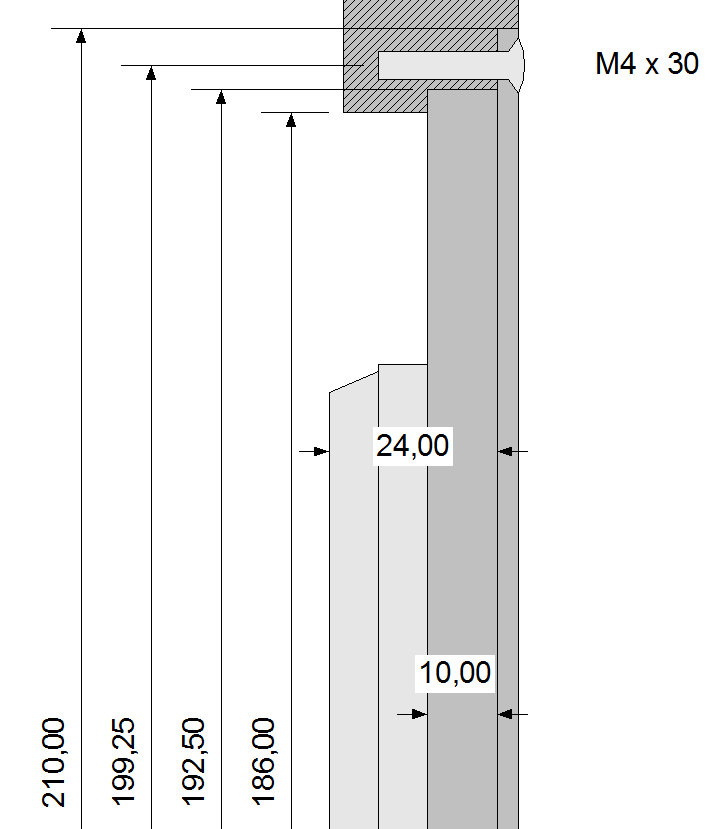

    Regner med at det er en målsatt tegning av MSW du er ute etter.
    Mangers mål på skruehullavstand Ø er 199,3mm, mens jeg har målt til 199,25mm.
    Ytre Ø er 210mm.
    "Kurv" Ø er 192,5mm.
    "Kurv" høyde er 10mm.
    Total høyde er 24mm. (På tegningen er pil for total høyde feilaktig satt under monteringsplatas høyde på 4mm.)
    Se at utsparring i baffelen ligger i trappetrinn, og at hullet under "kurven" er 186mm.


    MSW mål.PNG

    • Liker
    Reaksjoner: OMF

    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    14.274
    Antall liker
    6.742
    Sted
    Bergen
    Torget vurderinger
    10
    Har du spurt om å få kjøpe Manger element direkte fra Manger ?
    De solgte før men vet ikke om de gjør det nå.
    Har fått et par indikasjoner på at de ikke selges løst lengre...
    Men jeg har fått tak i et par....

    mvh
    OMF


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    14.274
    Antall liker
    6.742
    Sted
    Bergen
    Torget vurderinger
    10
    Hei!

    Er det noen som har målsatt tegning av Manger..?

    Mvh
    OMF
    Regner med at det er en målsatt tegning av MSW du er ute etter.
    Mangers mål på skruehullavstand Ø er 199,3mm, mens jeg har målt til 199,25mm.
    Ytre Ø er 210mm.
    "Kurv" Ø er 192,5mm.
    "Kurv" høyde er 10mm.
    Total høyde er 24mm. (På tegningen er pil for total høyde feilaktig satt under monteringsplatas høyde på 4mm.)
    Se at utsparring i baffelen ligger i trappetrinn, og at hullet under "kurven" er 186mm.


    Vis vedlegget 380388
    Takker.....

    Man får jo nesten inntrykk av du har et par slike....hvordan har du implementert de...?

    Mvh
    OMF


    kaap

    Hi-Fi freak
    Ble medlem
    11.03.2004
    Innlegg
    3.382
    Antall liker
    2.385
    Sted
    Mo i Rana
    Torget vurderinger
    5
    Er strengt tatt ikke DIY, men men...

    Multicell MK3. Antall slike sett; 1
    I praksis en prototype, teknisk videreutviklet av Reidar Bråten(med basis i GF sin konstruksjon), ferdigbygd av meg.
    Blitt brukt med passivt delefilter siden de ble bygd, men ble omsider nå i vår tilpasset aktiv deling.

    Bruker idag et dp EC502 2veis filter, og 2 stk dp A1s. Silk XLR kabler og SILSPEAK ht kabler.


    (arkivfoto fra forrige leilighet)

    mvh Kai

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
