Tatt på husken er det;
Verdier, nemesis, le monstre, kaneda pre, hiraga mc, px25, triangle T17FL i TQWT, mini-Audiophilen med FE103sigma ..... Alle på svensk. Har også komplett samling l'Audiophile på fransk (naturlig nok)Aaair
Gjest

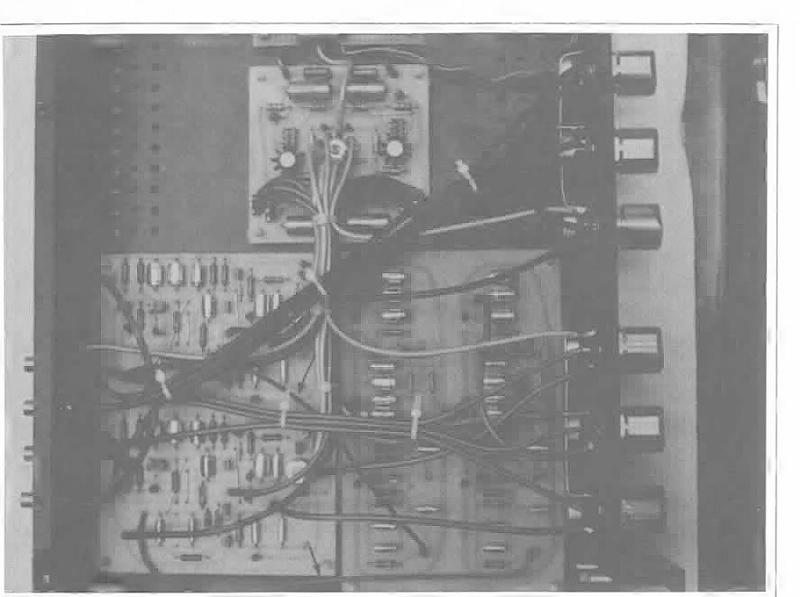

Her er artikkelen om det aktive delefilteret:
Vis vedlegget Le filtre électronique Kanéda - Jean Claude Gaertner - L'Audiophile n°28 1983.pdf
Aaair
Gjest
Flottings
More Hiraga SE KT88.Denne kunne jeg godt tenke meg å prøvd. Noen som har erfaring med denne?
Aaair
Gjest
Da er vi kommet frem til platespilleren La Platine Verdier. Spilleren er konstruert av franskmannen Jean Constant Verdier og så dagens lys i 1979. Gjennom en rekke artikler i L'Audiophile (nr. 13, 14 og 15) forklarte han prinsippene som lå til grunn for La Platine, bl.a de motsattrettede magnetene som får den 18 kilo tunge tallerkenen til å "sveve".
Vis vedlegget Réalisation d'une platine de très haute qualité - 1 - Les impératifs.pdf
Vis vedlegget Réalisation d'une platine de très haute qualité - 2a - La fabrication.pdf
Vis vedlegget Réalisation d'une platine de très haute qualité - 2b - La fabrication.pdf
Vis vedlegget Réalisation d'une platine de très haute qualité - 3 - Evolution de la contre-plat.pdf
Spilleren var i fast demo hos La Maison de L'Audiophile og ble kun tilbudt det franske hifi-markedet. I 1982 bestemte Verdier seg for å stoppe produksjonen av La Platine. Årsaken var introduksjonen av cd-spilleren. Heldigvis lot han seg overtale til å fortsette produksjonen etter bl.a å ha snakket med Keith Aschenbrenner i smått legendariske Audiotorium 23. Siden den gang har La Platine vært i produksjon i 20 år og vel så det. I ettertid har det kommet en mindre spiller, La Nouvelle Platine, og toppmodellen La Platine Magnum (pris ca. 750.000,-).
Ikke ofte man ser La Platine på bruktbørsen og i følge monsieur Verdier himself kan dette skyldes:
"You do not buy my turntable, you get married to it".Sist redigert:Aaair
Gjest

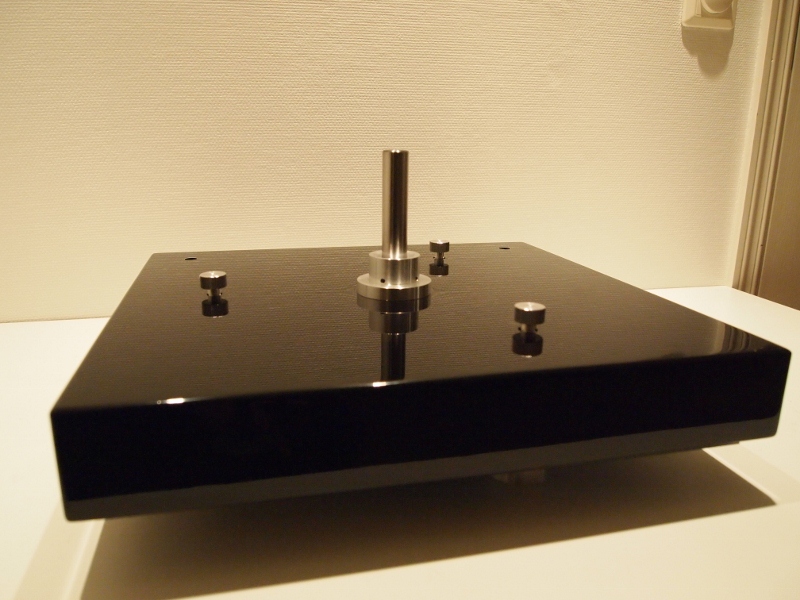

Plintet bestående av justerbare hydrauliske dempeføtter for å få det 100% i vater.

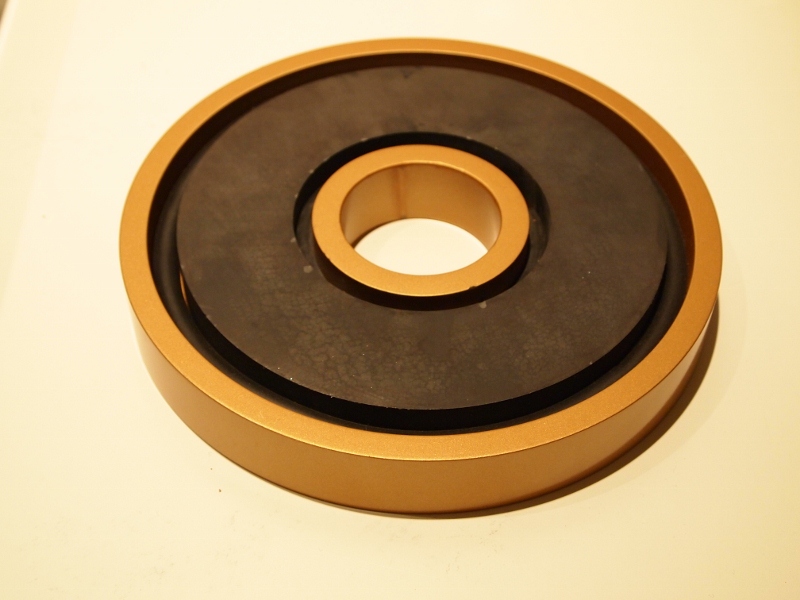

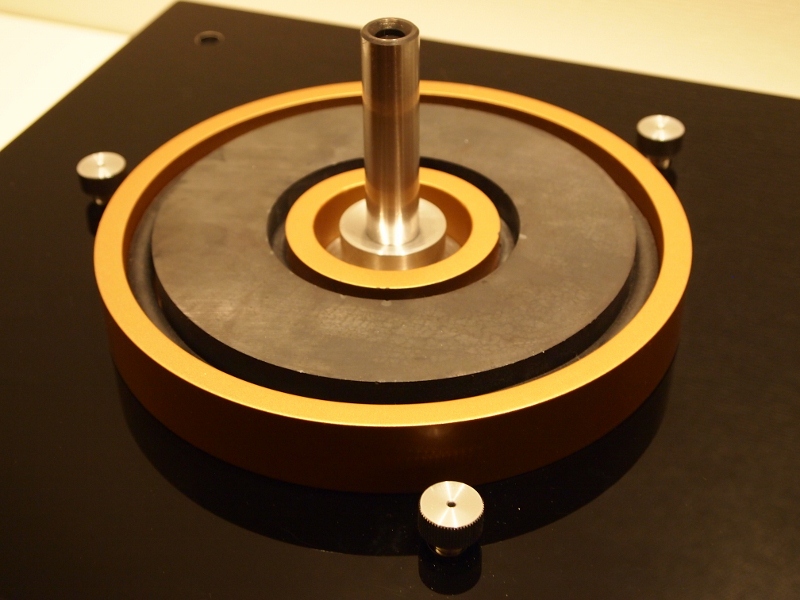

Magnetsystemet.

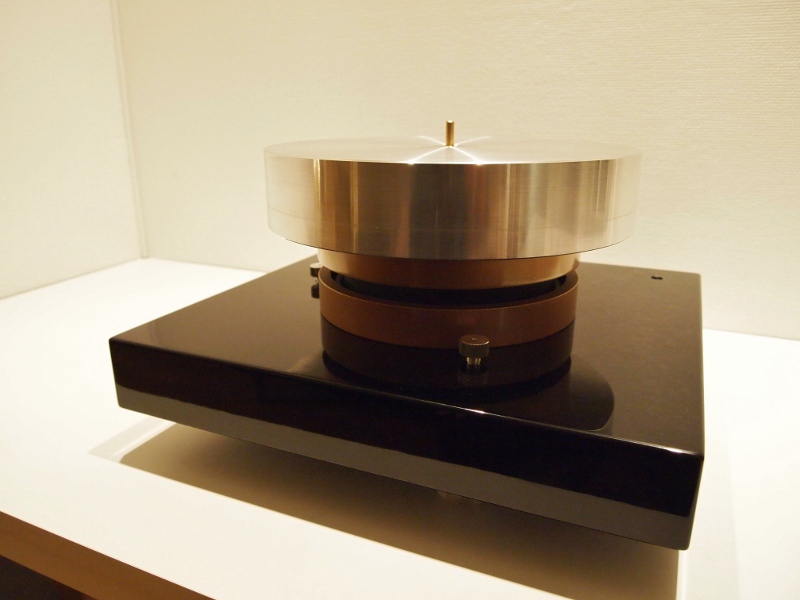

Tallerken med motsattrettet magnet.

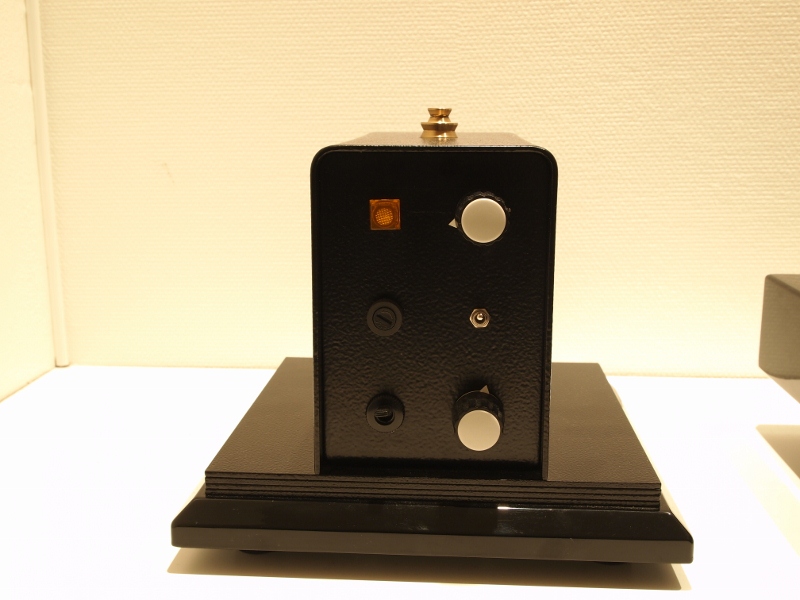

Motor.

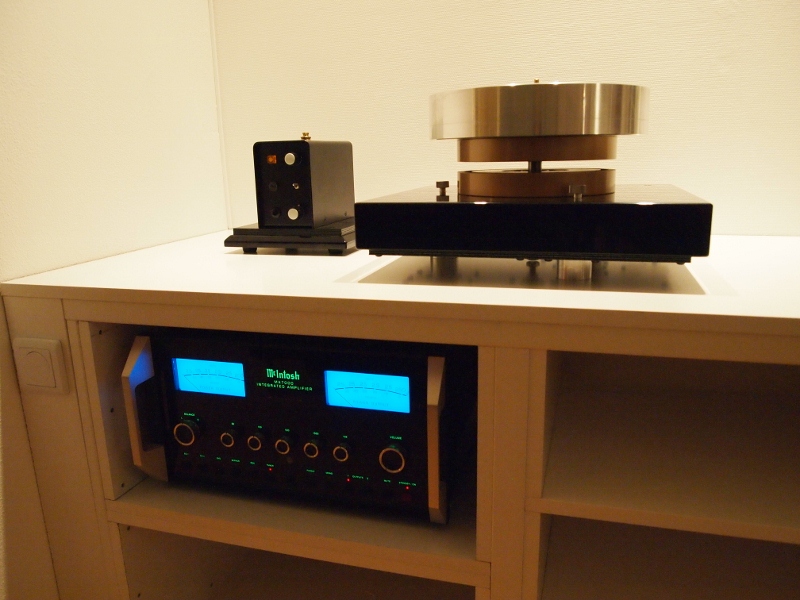

Foreløpig oppsett.
Sist redigert:
Fantastisk flott og spennende tråd med meget Tung HIFI . Mere flotte bilder Mvh Roy K
helt riktig
Hvis noen på forumet går i gang med at bygge en La Platine Verdier, ville være interessant at undersøke felles innkjøp av materialer og bearbeiding.
La Platine Verdier er en gammel drøm
mvh
KjartanB
Motor er kurant - der finnes det mange varianter å bygge ut i fra. Chassis og tallerken er også kurant; det snedige er selve magnetstrukturen... ikke akkurat standardvare. Noe sier meg at prosjektet kan bli relativt kostbart, dersom man ikke selv besitter avansert (og stor nok) fres samt andre sponfraskillende verktøy i den nøyaktige (les dyre) enden av skalaen. Sett i forhold til at denne spilleren faktisk er relativt prisgunstig sammenliknet med mange av dagens konstruksjoner så spørs det om et DIY prosjekt har noe for seg... MEN, spilleren kan forbedres/oppgraderes og da er DIY aktuelt.
Er stadig forelsket ette alle disse år og der er masse av sex også
Men ikke med verdier, verdier finnes kun i drømme verden noe man er helt alene i sengen med dirty tanker.
Ellers så er jeg lykkelig gift med Garrard og kjerringen som er også en del yngre enn min garrard, men der er sex med begge 2
Vart skræmt no.... hvilken Garrard er det?
Er stadig forelsket ette alle disse år og der er masse av sex også
Men ikke med verdier, verdier finnes kun i drømme verden noe man er helt alene i sengen med dirty tanker.
Ellers så er jeg lykkelig gift med Garrard og kjerringen som er også en del yngre enn min garrard, men der er sex med begge 2
Aaair
Gjest
Takk for hyggelig tilbakemelding. Det kommer flere bilder etterhvert, ja.Fantastisk flott og spennende tråd med meget Tung HIFI . Mere flotte bilder Mvh Roy K
Siden det er stor interesse for alt som har med bygging av L'Audiophile-komponentene, er det greiest at dette tas i egen tråd opprettet under DIY-hjørnet:
http://www.hifisentralen.no/forumet...ere-etc/66484-laudiophile-diy-byggetra-d.html
Og så fortsetter jeg med mine L'Audiophile-komponenter og annet i denne anleggstråden.Aaair
Gjest
Det er vel nettopp magnetsystem som kan by på utfordringer, ja. Verdier har derfor gitt noen tips til de som forsøker å kopiere La Platine:
I noticed that many of my Platine Verdier's pirates had a problem with the magnetic system.
Generally the repulsion force is not adequate and it is necessary to complete it with a ball spindle or any other samarium cobalt magnets on the top of the axel. That situation is boring because some of the customers turn away ignorant they are facing copies and believing that the device is defective, bad designed or bad developed
To give a cure, I am going to indicate my pirates how to build magnetic circuits. The problem is that they use an ordirlary steel high carbon tenor.
On magnetic point of view that metal is certainly provided with a weak "coercitive field", but too much important, which decreases the field provided by the magnets. The answer consists in using a magnetic alloy of suitable quality, for example TELAR 57 of ARMCO. when the tooling of the part is over, you have to realize a double fire under vacuum to eliminate the last carbon traces.
And then, to finish, you can paint. the magnetic circuits or realize a surface processing as "zincage bichromatage" which gives that lovely gilded colour. of course that is really more expensive and complicated than ordinary scrap-iron, but now you don't have any excuse.
Good luck pirates
J.C. Verdier.
[HR][/HR]

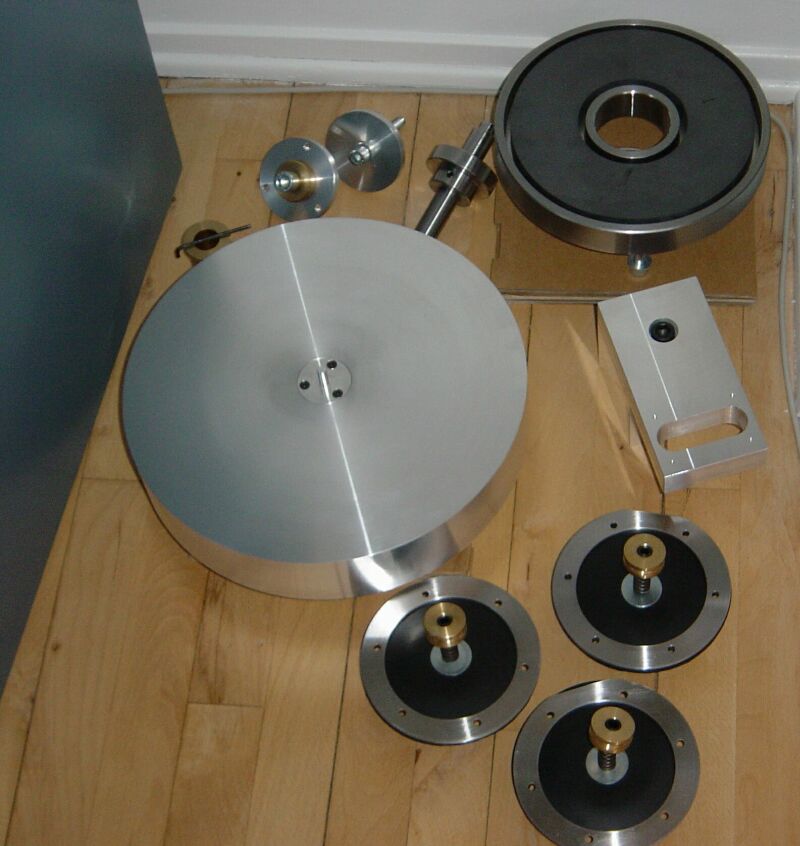

Jan Nielsen (for de som husker han fra High Fidelity-tiden) har foretatt en vellykket kopiering av Verdier spilleren. Meet The Monster:
Cool spiller eller som Verdier ville ha sagt det
It is the privilege of
Originals
to be plagiarized...
... by those
who don't manage to come up with an
original of their own
http://www.pladespilleren.dk/Goer_det_selv/The-Monster.htm
Sist redigert:Aaair
Gjest
Takk for detAaair
Gjest
Når det gjelder tonearm og pu anbefalte Verdier i sin tid SME 3012 og Denon 103 pu.Jeg synes det passer bra med en lang arm og en klassisk pu på denne spilleren, men jeg valgte en litt annen kombo enn anbefalt.
Sist redigert:
Fin tråd dette her aairsærlig for oss som ikke lager ting selv i denne hobbyn! men en sån tonarms base ska jeg nog få til
trenger ju en for arm to her.Aaair
Gjest

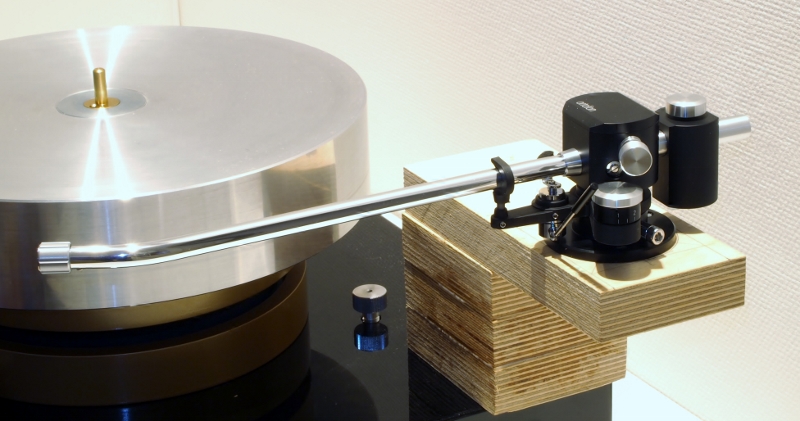

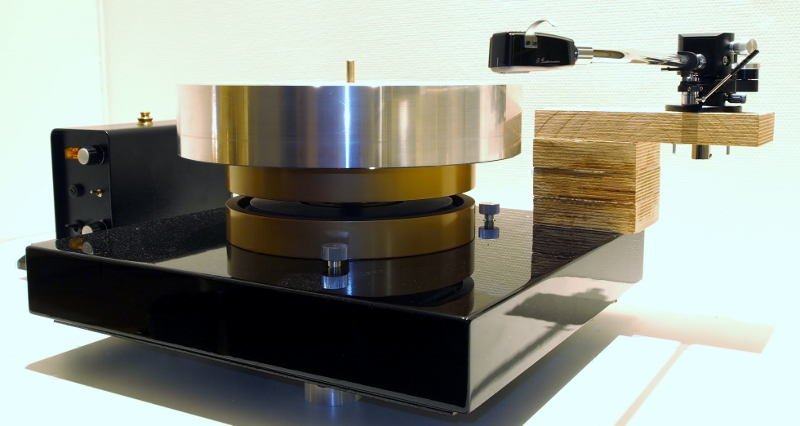

Armbasen ble tælja til i natt på kjøkkenbenken og er kun ment for å teste ut avstander og justeringer. Har tre armbord liggende og de koster 3500,- stk. så jeg syntes det var greit å lage en dummy aller først.
Har du kjøpt ny arm, Cash? Da blir det vel en til hardcore punk og en til jazz??Aaair
Gjest
Takk for det, G. Titten får dere ta her enn så lenge og lytten tar vi på nyåret når alt er på plass.

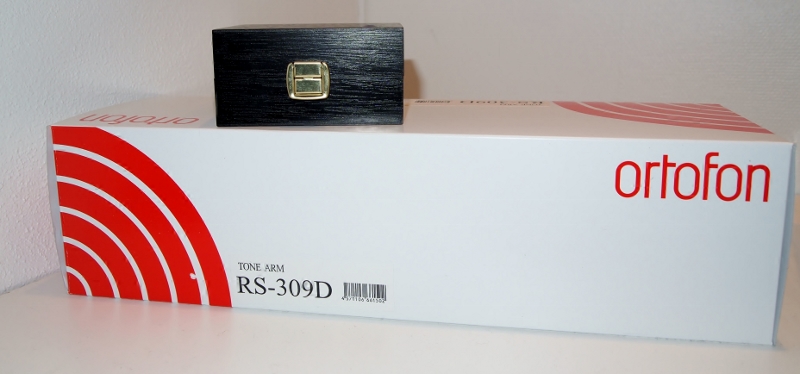

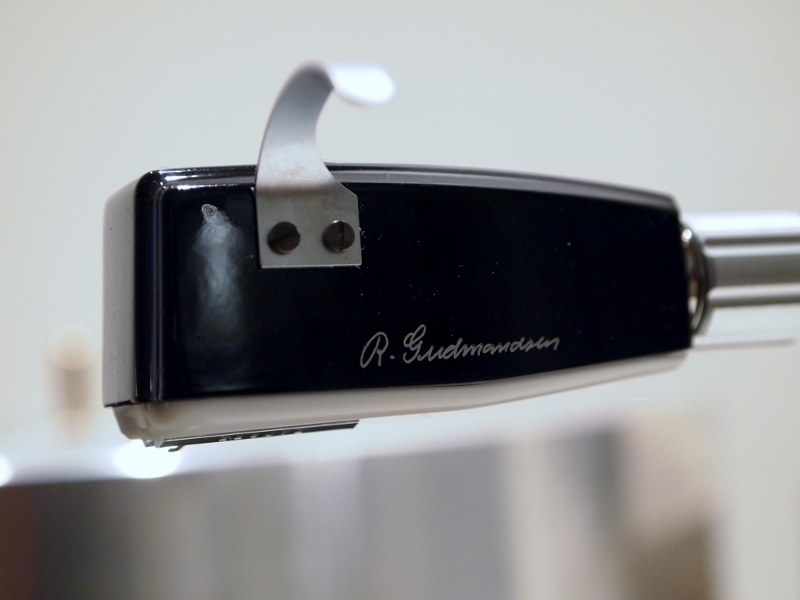

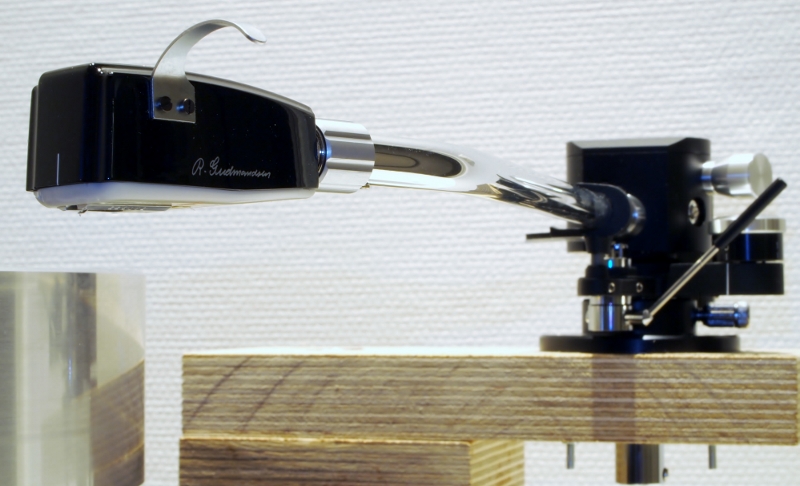

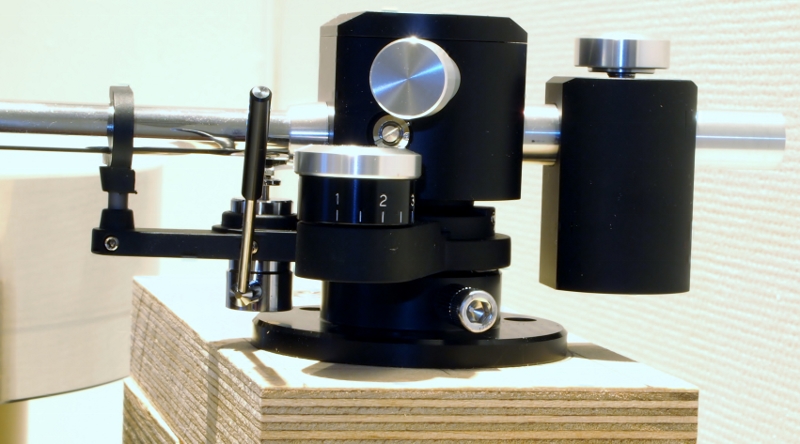

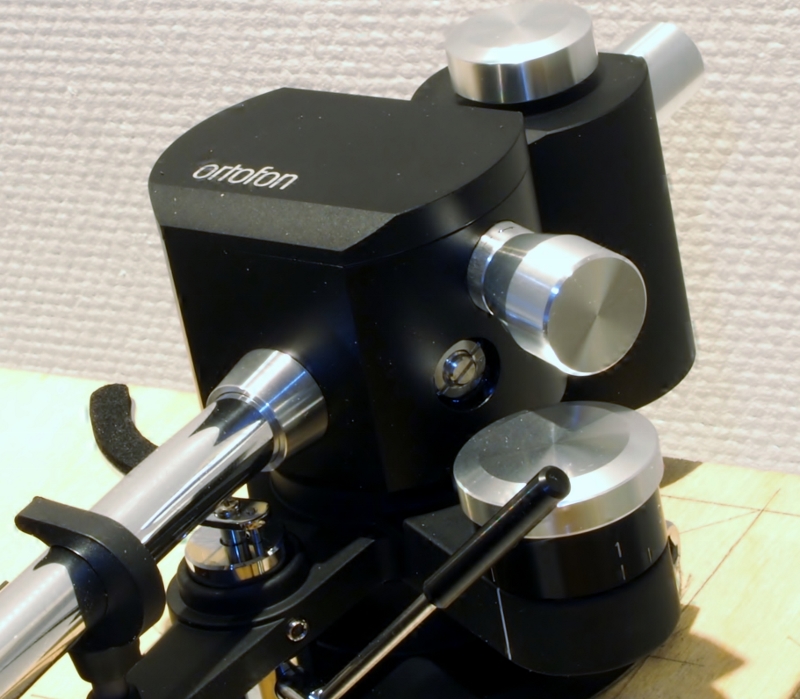

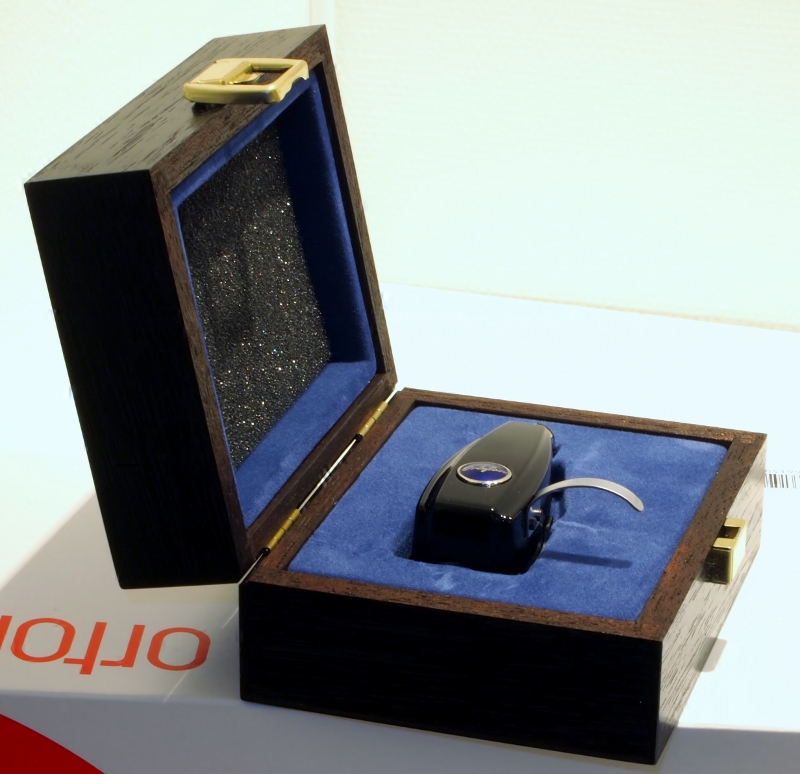

Tonearmen er en Ortofon RS-309 D, der D'en står for dynamisk balansert. Til denne 12" synes jeg det passer bra med denne klassiske pu'en: Ortofon SPU Meister Silver GM MkII. Inneholdende Urushi-lakk, sølvkabling og veier 32 gram. Anbefalt stifttrykk er på 4 g. så her skal det pløyes.
Sist redigert:Aaair
Gjest
Gidder ikke dille så her går vi rett på sak uten soft-filter
Ellers fant jeg ut at utriggeren på armbordet bør være litt lengre enn de som fulgte med.
Bør jo være mulig å få lagd til noe i aluminium der understellet til armbordet går parallelt med plintet i bakkant.
Ser at mange må vinkle armbordet i forhold til plintet for å få rett avstand, men da blir understellet stikkende utenfor plintet.
Ka du trur?

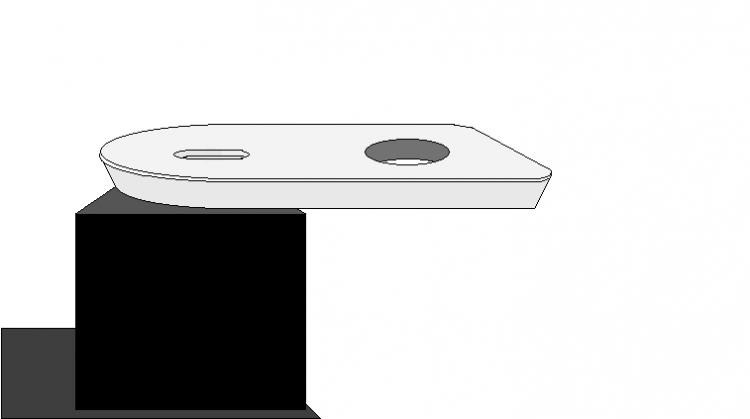

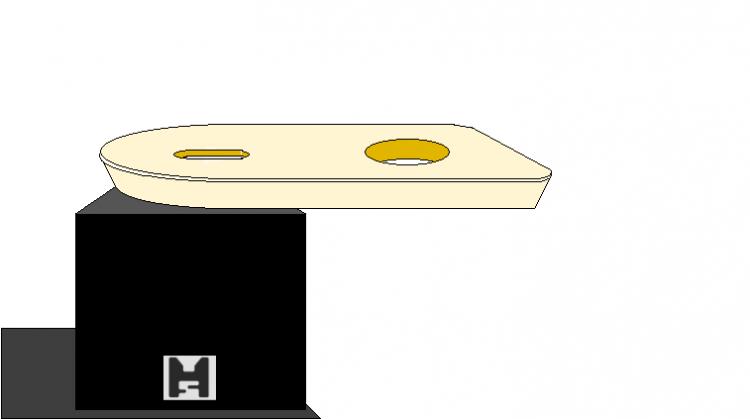

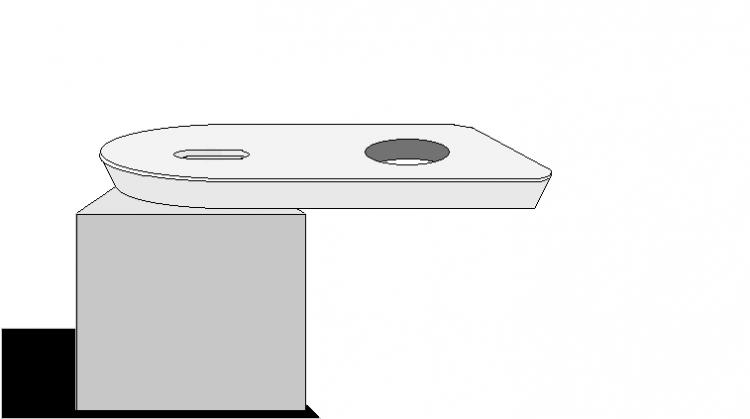

Vi lager armbasen to-delt; klossen blir da ALLTID stående rett og kant i kant med plinth, glassblåst sorteloksert 6068 Alu. Selve armbordet kan være i bronse alt. SS316, og med frest sliss i stedenfor kun fast hull i innfestingen til klossen. Da blir justeringene mye enklere, og du kan lage flere armbord dersom du vil prøve andre armer. Bolten skiftes til sort Torx innfelt. Tegningen er klar, mangler bare målskisse fra deg.Aaair
Gjest
Tøft! Jeg går til tegnebrettet sporenstreks.

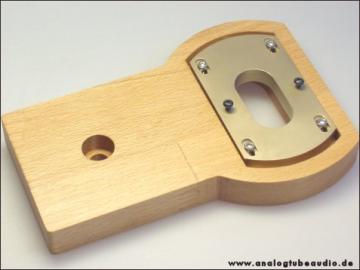

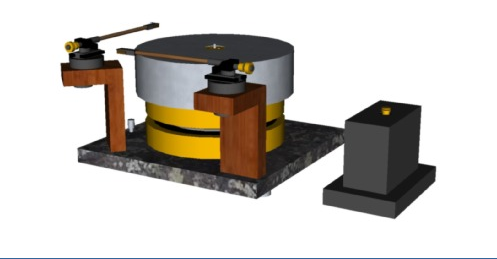

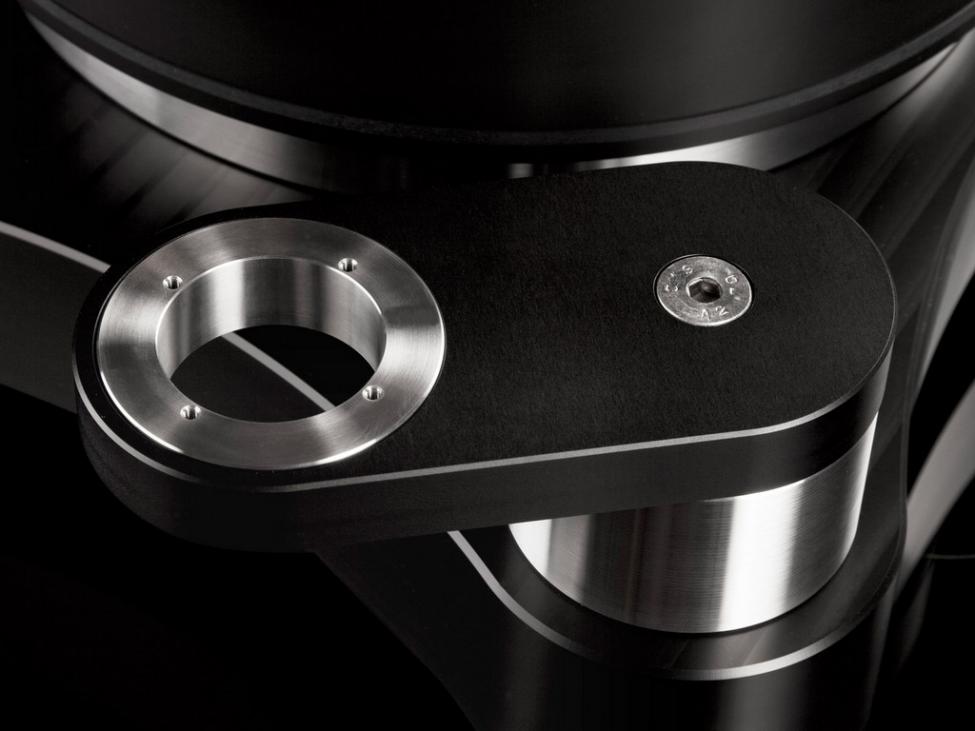

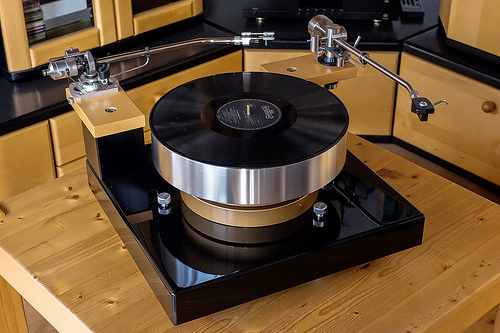

Her er noen andre løsninger.

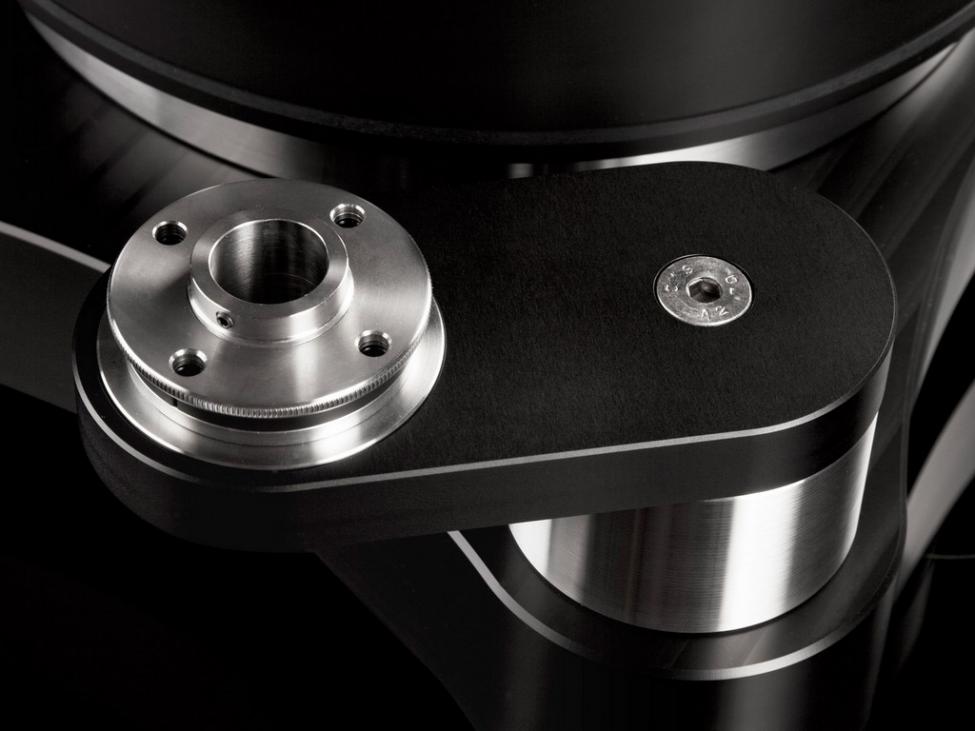

Hva med å bruke to delt som Sluket beskriver hvor den underste delen lages i glassblåst sorteloksert 6068 Alu, alternativt blank for å stå i stil med Verdiers platetallerken. Her kan man velge om man på underdelen velger en kloss som Sluket foreslår, eller en sylinder som jeg ville lukte på om ville bli et like stilrent alternativ å sette ute på hjørnet av plintet. Selve armbordet kan som Sluket nevner være i bronse, og kan jo lages etter mal fra TW Acustic spillerne (veldig likt den du har avbildet i tre over). Det fine med disse er jo at ved å løsne skruen i armbordet er det mer eller mindre fritt frem for enkel justering av ulike armer/ulike armlengder. Armbordet kan freses ut som hos TW Acustic slik at man bare bytter ut senter delen ved bytte av arm (slik at denne byttes med ny dreid senterenhet som passer armbasen). Se vedlagte bilder fra TW Acustic hvordan det kan gjøres i versjon uten og med VTA justeringsmulighet...
Like enkelt å ev. lage flere armbord som å lage arminnfestingen utskiftbart. kunne dessuten hende han røyk skikkelig utpå og dro i land en DV-507 mk II "Limited Edition" og da blir det straks litt mer finurlig med arminnfesting. Med armbordet utskiftbart så er heller ikke endring mellom 9-12" noe problem. Med sliss i armbordets innfesting til klossen så økes fleksibiliteten ytterligere både med tanke på hvor en vil ha armen og selve avstanden til senter. Blank kontra sort er selvsagt smakssak, men sort er mer "Stealth" og matcher plint bedre.
En feig variant er å lage klossen med sylinder stikkende opp, passende til alle Micro Seiki's AX-serie armbord.. Det ville JEG gjort, men det er bare fordi jeg har slike armbord liggende.Jeg er enig at den underste basen bør være sort (med andre ord samme smak som sluket her), om denne bør være kloss eller sylinderformet er vel mest avhengig av hvordan man til slutt ønsker armbordet på toppen av dette. Her synes jeg TW løsningen er god, da den med sin avrundede form alltid ville ligge i flukt med sylinderen under uansett hvilken arm/armlengde som er aktuell. Dette armbordet kan lages med sliss for å sikre enda bedre tilpasning/valg av hvor armen ønskes satt visuelt på spilleren.
Samme stealh look på base og arm og man er i mål, hvis man da ikke er feig velger ferdigløsning fra japanske ingeniører (og som selvsagt du av alle TILFELDIGVIS har liggende på eget lager)
Jeg er også enig i at en rund utgave kan være fint designmessig, MEN, en firkantet er mer i tråd med originalen, matcher plinthformen OG gir større flate/areal mot plinth i forhold til om klossen var rund. Klossen er festet via bolt i et gjengeparti som er ferdig & fixed i plinth og dersom en rund kloss ikke skal stikke utenfor så må den nødvendigvis få et areal som er MINDRE enn firkantet versjon. Armbordet derimot, som sansynligvis alltid vil ha en annen vinkel enn 90 grader mot plinth, kan med fordel være rundt i den enden som facer tallerkenen, og hjørnene i motsatt side kan også godt rundes av.
Fegis-varianten er nok ikke noe for Knut, ikke er han spesielt feig og ikke har han Micro armbord liggende heller!Virkelig en vakker tråd det her, aair. Så befriende fokusert på det som virkelig betyr noe, alt annet enn historieløs, og kjemisk fri for audiofil bling. Jeg tar av meg hatten i beundring og venter spent på fortsettelsen.
Verdier-spilleren er noe av det lekreste jeg vet om av platespillere. Form, substans og funksjon. Skal jeg ha en spiller til noen gang, blir det en sånn! -
