Lage delefilter. Trenger hjelp :)

Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
Hei . Har planer om å lage delefiltere til et par høyttalere jeg har. Vil beholde de originale filtrene så ønsker å lage ny delefiltere. Kan noen forklare meg hvordan man lager disse kortene eller finnes det noen i Oslo området som kan hjelpe meg å lage noen ?



oks81

Æresmedlem
Ble medlem
29.10.2012
Innlegg
10.674
Antall liker
7.542
Sted
Hjemme
Torget vurderinger
2
Få tak i en plexiglass plate, eller bare ta en treplate, bor hull og fest komponenter med strips, lodde punkt til punkt.
Slik ville jeg ha gjort det :)


Aurora

Hi-Fi freak
Ble medlem
04.06.2004
Innlegg
8.581
Antall liker
4.316
Sted
Ytterst i havgapet...
Du trenger ikke nødvendigvis kretskortplater til et delefilter, - utallige slike er bygd på perf.plate, kryssfiner, div laminater etc, bare det er isolerende, og med noen ekstra ledningsstumper hvis tilledningene er korte. Dog ser det nok "finere" ut på et kretskort, men funksjonsmessig blir det akkurat like bra, hvis det ellers er skikkelig gjort, da.......


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
likte plexiplate ideen . Eneste jeg er usikker på er om jeg bør gå for komponenter av samme verdi osv. Er vel det som er lurest?


Aurora

Hi-Fi freak
Ble medlem
04.06.2004
Innlegg
8.581
Antall liker
4.316
Sted
Ytterst i havgapet...
Hva er tanken din dersom du skal bruke samme komp.verdier??? Er det tanken på "underspec'a" deler som plager????


oks81

Æresmedlem
Ble medlem
29.10.2012
Innlegg
10.674
Antall liker
7.542
Sted
Hjemme
Torget vurderinger
2
Hvorfor lager du nye delefiltre?


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
Ønsker å lage nye fordi det gamle filteret er fra 70 tallet . Tror komponentene begynner å bli dårlige. Utførte et par lydtester på youtube og høyttalerne henger ikke helt med i enkelte frekvenser. Tror det er pga delefilterne .

Er det ikke enklere å lage filteret selv isteden for å lodde på det gamle kortet?


oks81

Æresmedlem
Ble medlem
29.10.2012
Innlegg
10.674
Antall liker
7.542
Sted
Hjemme
Torget vurderinger
2
Ok! Du MÅ ha samme verdier!! Om du skal bruke gamle plater så bør også nye komponenter passe noenlunde fysisk med størrelsen.


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
derfor jeg ønsker å bruke nye plater . Tror ikke det vil passe.
Jeg må ikke ha samme verdier , men det er å foretrekke . Hvis lyden kan bli bedre med andre verdier så er jo ikke det dumt , men det har jeg ikke greie på :)


oks81

Æresmedlem
Ble medlem
29.10.2012
Innlegg
10.674
Antall liker
7.542
Sted
Hjemme
Torget vurderinger
2
Du kan ikke velge komponenter vilkårlig! Det går garantert til helv.......!!

Spolene er sikkert ok, kondisene er kanskje blitt tørre. Ville bare byttet kondiser.
Det gjør nok jobben vesentlig enklere for deg! :)


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
Ja . Kan tørre kondensatorer gjøre at høyttaleren ikke henger helt med ? Hadde besøk av en som bygger høyttalere som heter båsund audio og han mente at det var noe galt :)


oks81

Æresmedlem
Ble medlem
29.10.2012
Innlegg
10.674
Antall liker
7.542
Sted
Hjemme
Torget vurderinger
2
Det kan vel skje. Husk at høyttaler elementene er heller ikke helt ferske lenger. Disse får du nok ikke tak i nye.

Ville byttet kondensatorene i delefilteret. Det er det enkleste, der ka du sikkert lese av spec direkte og dermed kjøpe nye.
Spolene står det ofte ikke noe data på, og da blir det vanskelig. Men Spoler går ikke i stykker uten videre pga tidens tann.


Aurora

Hi-Fi freak
Ble medlem
04.06.2004
Innlegg
8.581
Antall liker
4.316
Sted
Ytterst i havgapet...
Hmm .... hva mener du med at "de ikke henger med" ? Hvilke høyttalere er dette? Ser ut som det er en del bipolare lytter i originalen...
En gyllen regel - ikke spis rått alt som blir servert av forståsegpåere - kanskje meg selv inkludert. Testavspilling fra Youtube ville jeg vel stort sett ikke stolt på....


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
Imf Sacm . han mente elementet ikke hang med ved en viss frekvens .


oks81

Æresmedlem
Ble medlem
29.10.2012
Innlegg
10.674
Antall liker
7.542
Sted
Hjemme
Torget vurderinger
2
Det viktigste er jo egentlig hvordan du opplever lyden selv!! Husk det! :)


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
hehe det stemmer . Er jo egentlig fornøyd :) han ratet dem 3 mens han andre ratet anlegget 8. Men siden kondensatorene er så gamle så tenkte jeg at det kanskje var lurt å skifte dem :)


Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.804
Antall liker
3.067
Sted
Narvik
Torget vurderinger
3
Bruk originale verdier. De elementen i SACM er utgått og finnes ikke å få tak i, annet enn som brukte av samme årgang. Jeg tror jeg ville vært litt forsiktig med å gå for så volsomt kraftigere tversnitt på tråden i spolene - jeg regner med at DCR (spolens seriemotstand) er beregna med i filteret...

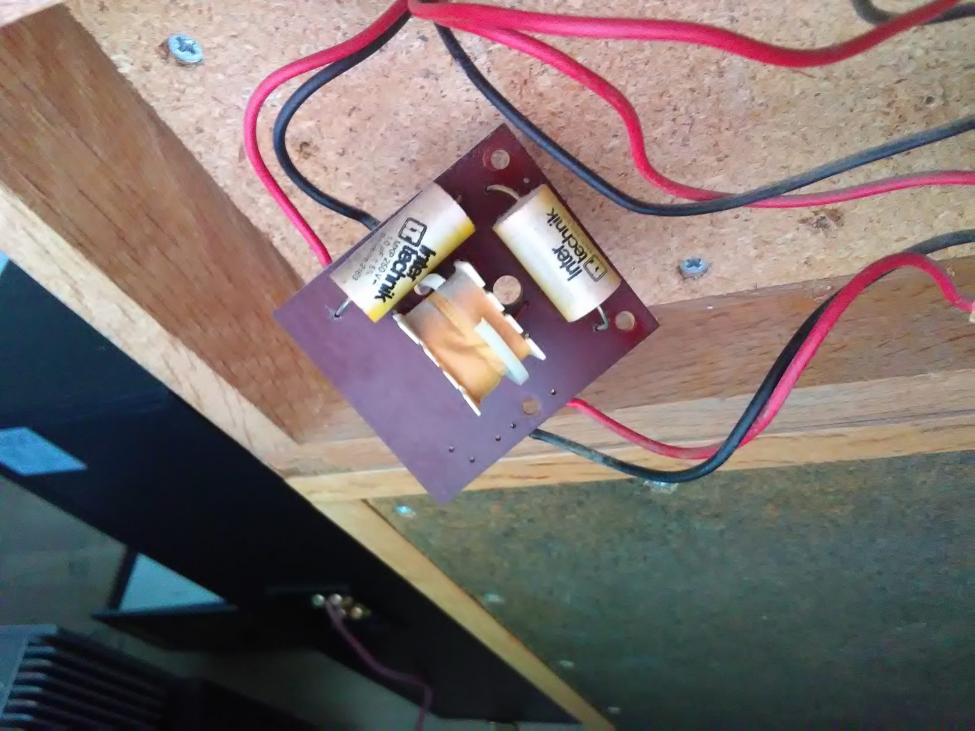

Jeg tror filteret allerede er tukla med - jeg er ganske sikker på at IMF ikke brukte intertechnik-kondiser...

Hvis du er fornøyd, så tror jeg at jeg ville ha beholdt de som de er, og ikke gjort noe mere. Hva Båsund-karen mener er jo egentlig irrelevant - det er jo du som skal høre på de...

Johan-Kr


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
Bruk originale verdier. De elementen i SACM er utgått og finnes ikke å få tak i, annet enn som brukte av samme årgang. Jeg tror jeg ville vært litt forsiktig med å gå for så volsomt kraftigere tversnitt på tråden i spolene - jeg regner med at DCR (spolens seriemotstand) er beregna med i filteret...

Jeg tror filteret allerede er tukla med - jeg er ganske sikker på at IMF ikke brukte intertechnik-kondiser...

Hvis du er fornøyd, så tror jeg at jeg ville ha beholdt de som de er, og ikke gjort noe mere. Hva Båsund-karen mener er jo egentlig irrelevant - det er jo du som skal høre på de...

Johan-Kr
Men det skader vel ikke å skifte kondensatorer til samme verdier , men av bedre kvalitet ?:)


Uttern

Overivrig entusiast
Ble medlem
23.11.2007
Innlegg
537
Antall liker
195
Torget vurderinger
1
Dette er i alefall ikke noe originalt filter til SACM. Forøvrig en merkelig uttalelelse vedkommende bare slenger slenger ut også. Vel, TBend og jeg har prøvd å sette inn svindyre høykvalitets kondiser i våre IMF'r. Dette gjorde lydkvaliteten dårligere, pluss at dynamikken omtrent forsvant. Skal du skifte kondiser kjøper du ferdige kit fra Falcon Audio i England, disse er utprøvd på IMF, og har samme lydsignaturen som disse vintage gobitene hadde i utgangspunktet.
Mvh
Jarl


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
han er forsåvidt også en merkelig skrue ;) han forlanger 300 000 kr for et par høyttalere i stein som han mener er verdens beste høyttalere . Kan jo hende han ble litt irritert over hvor godt de egentlig spilte . Hvem vet .

Problemet er at jeg er usikker på hvilket kit på falcon jeg skal bestille . Det er to forskjellige og han på falcon svarer ikke på mail.
[h=2]IMF SACM Mk1 Replacement Capacitor Set[/h]
eller denne ?
[h=2]IMF SACM Mark 2 Replacement Capacitor Set[/h]


t-roten

Overivrig entusiast
Ble medlem
30.09.2015
Innlegg
965
Antall liker
1.118
Sted
London
For aa kontakte Falcon Acoustics for info om IMF, saa er de to addressene nedenfor anbefalt...

Jerry email
Jerry Bloomfield"
<jerrybloomfield@falconacoustics.co.uk>
he is a nice guy unless he is
busy he always reply
you can also contact him on imf
forum

"imf-electronics@yahoogroups.com"
<imf-electronics@yahoogroups.com>
this is a nice forum,those people are
geniun
Abes


Uttern

Overivrig entusiast
Ble medlem
23.11.2007
Innlegg
537
Antall liker
195
Torget vurderinger
1
Av bildene jeg kan se i vintagetråden er ikke dette en original SACM, kjenner ikke igjen tweetern, og den mangler supertweetern, så hva det egentlig er er vanskelig å bedømme. Det lureste er å kjøpe de samme verdiene på kondisene i Alcap serien fra Falcon, de selges i løsvekt også.
Verdens beste??? For hvem?
Noen liker mora og noen liker dattern. Så har du jo luringene som liker begge og da:cool:
Mvh


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo


Slik ser diskantene ut . Synes supertweeteren ser helt lik ut som i imf tls 80 uten om plasten rundt ...
Har hatt både tls 50 og 80 tidligere . Hvis det stemmer at tweeteren ikke original så blir jeg litt skuffet. Lyden er vertfall som tls 80 bare litt mer oppløst .


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
Forøvrig så har jeg skrudd ut mellomtoner og bass elementer og det står imf på baksiden :) Det var jo 2 varianter av sacm . var det samme tweetere på begge ?


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
For aa kontakte Falcon Acoustics for info om IMF, saa er de to addressene nedenfor anbefalt...

Jerry email
Jerry Bloomfield"
<jerrybloomfield@falconacoustics.co.uk>
he is a nice guy unless he is
busy he always reply
you can also contact him on imf
forum

"imf-electronics@yahoogroups.com"
<imf-electronics@yahoogroups.com>
this is a nice forum,those people are
geniun
Abes
takk skal du ha :)


Uttern

Overivrig entusiast
Ble medlem
23.11.2007
Innlegg
537
Antall liker
195
Torget vurderinger
1
Hei!
På begge variantene av sacm skal diskant og superdiskant stå på ei titanstang. Begge disk ser ut til å være riktig type, så da er i allefall alle elementer korrekt:) Kabinettet er ikke originalt, men det er nydelig arbeid.

Jarl


Skipnes

Hi-Fi freak
Ble medlem
26.11.2013
Innlegg
2.101
Antall liker
701
Sted
Oslo
Da går jeg ut ifra at det er Diy fra den tiden .


Uttern

Overivrig entusiast
Ble medlem
23.11.2007
Innlegg
537
Antall liker
195
Torget vurderinger
1
Kan virke slik ja.
Jarl
