I/V konvertering

[lassemann]

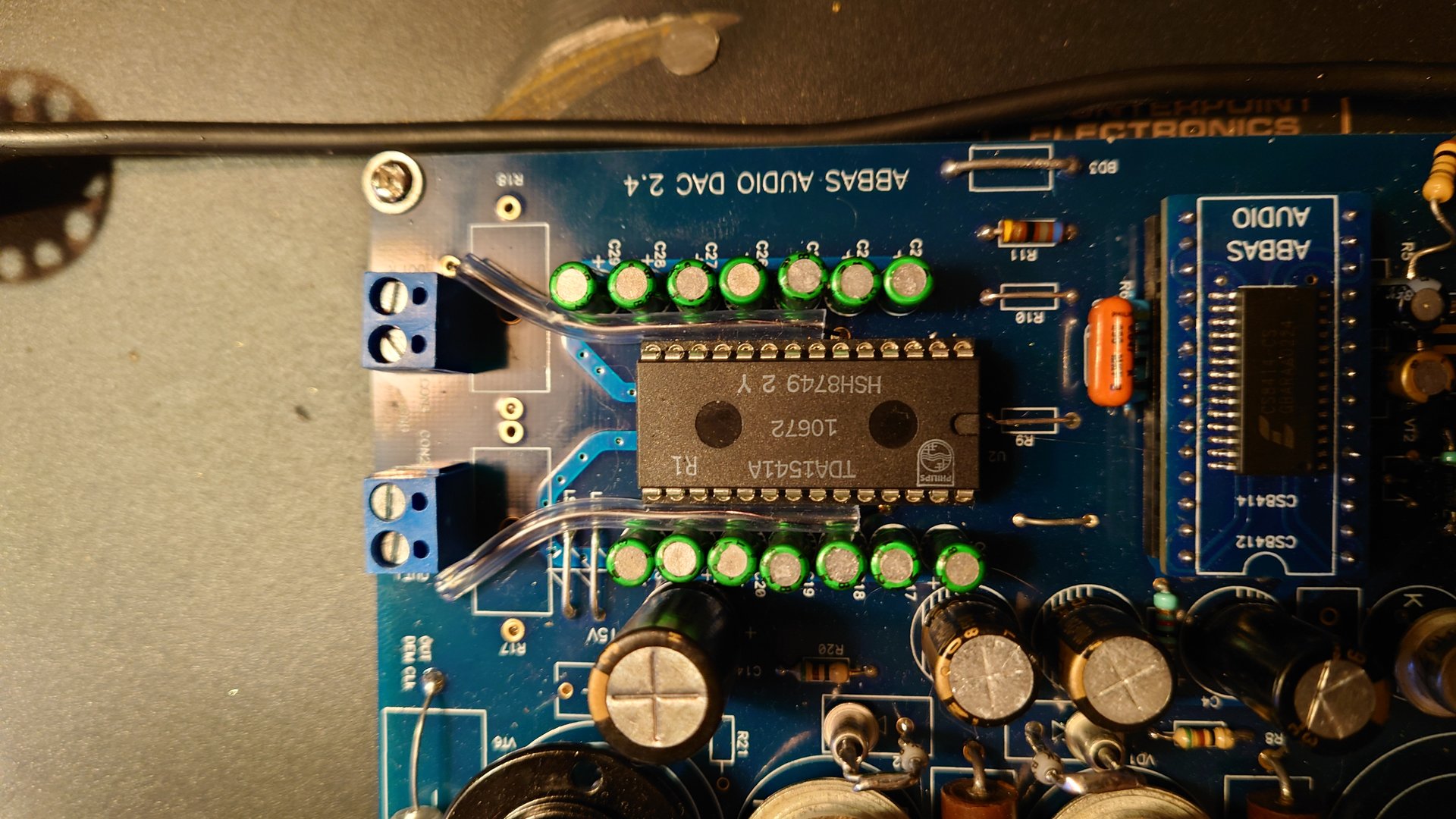

Er det noen her som enkelt kan forklare/gi meg en skisse på konvertering fra Philips TDA1541A til gitter på 6SN7?

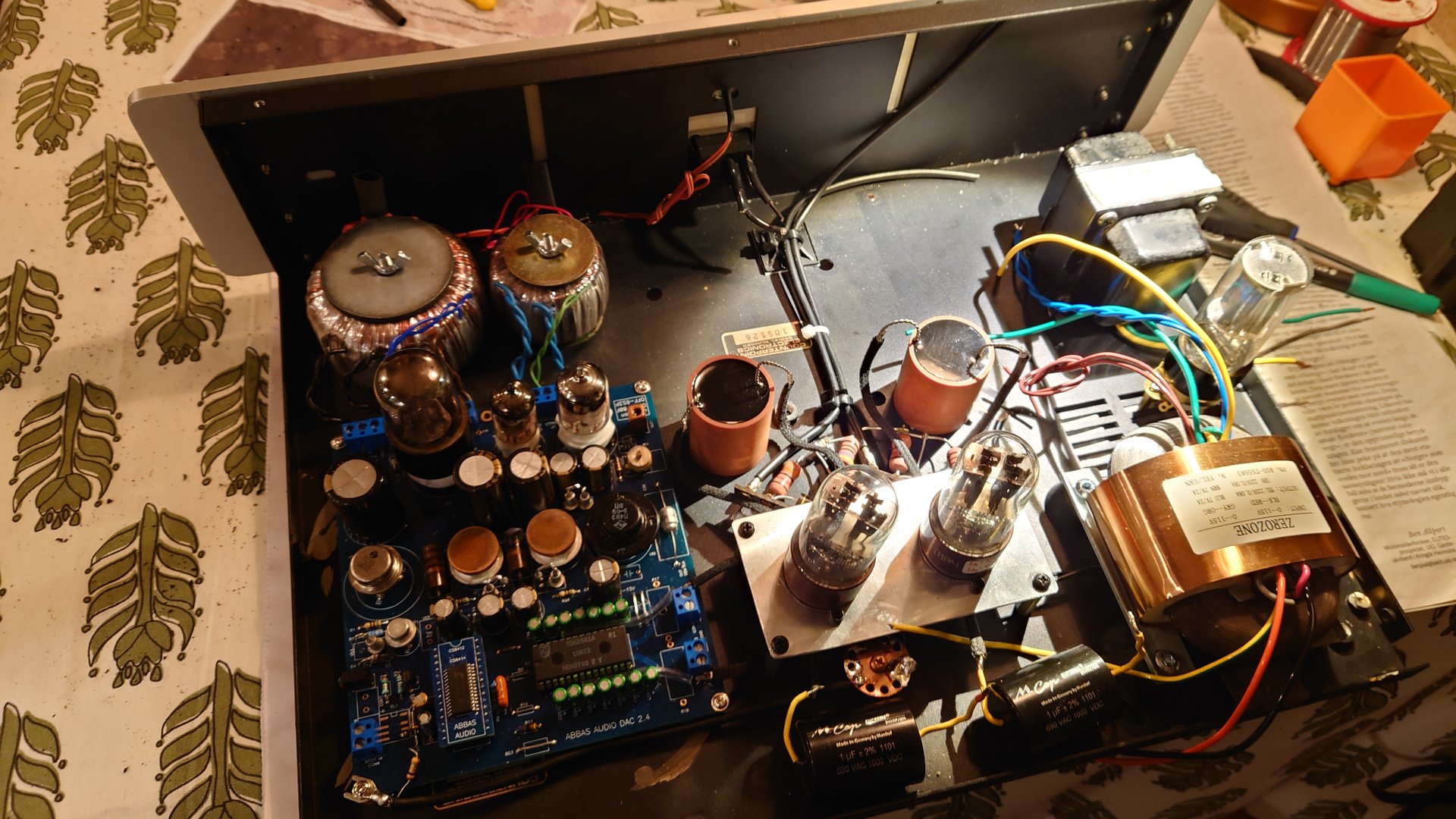

Dette er et DIY prosjekt som jeg har holdt på med en stund og mangler kun i/v konverteringen

mvh lassemann



[Aurora]

Passlabs D1 var en greie for en del år siden.... også denne..

PassDiy



[lassemann]

Passlabs D1 var en greie for en del år siden.... også denne..

PassDiy

Takker! Dette virker overkommelig. Det er vel diskrete opamper som da gjelder her.



[HasseBasse]

En simpel måte er å gjøre som Lampizator.....
En 100 ohm til "ground" fra Iout, og ta spenningen over over motstanden.
Bli´r kanskje i minnste laget for en 6SN7GT.
Brukte selv 91 ohm inn i SRPP-kopplet 6N2P (russisk ECC83), som har noe høyere gain, på noen
Philips CD-spillere (CD-160 & CD-650 bl. a ), og det funket 100% med veldig bra lyd.
Om ikke 6SN7 er fast, da kanskje prøve med 6SL7 i stedet.

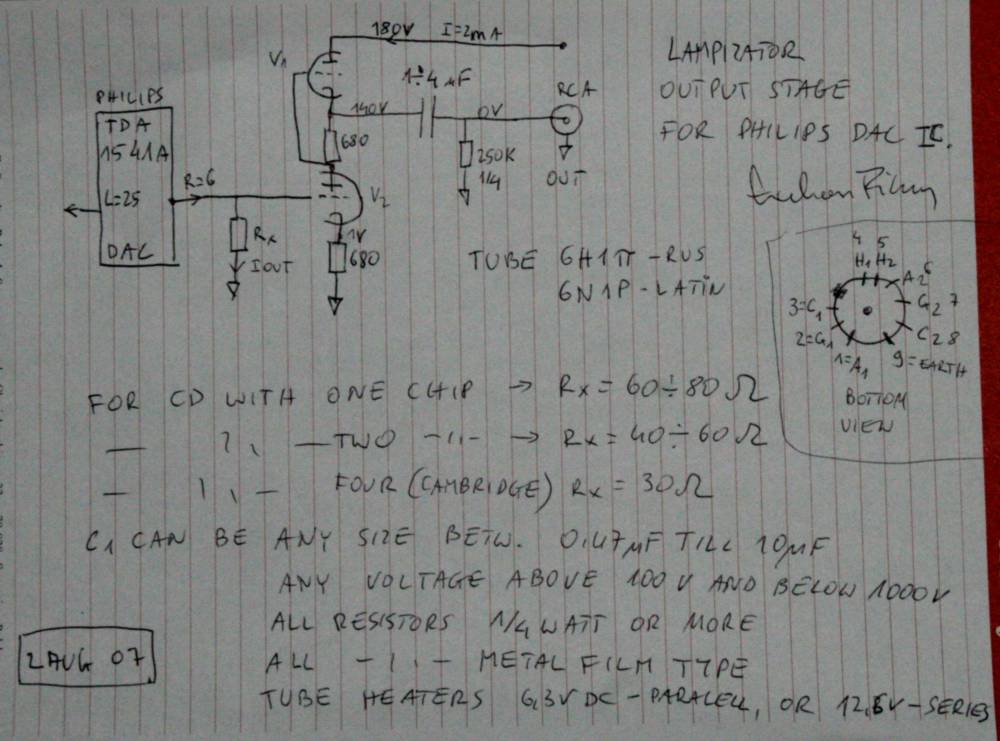

Modell Lampizator:

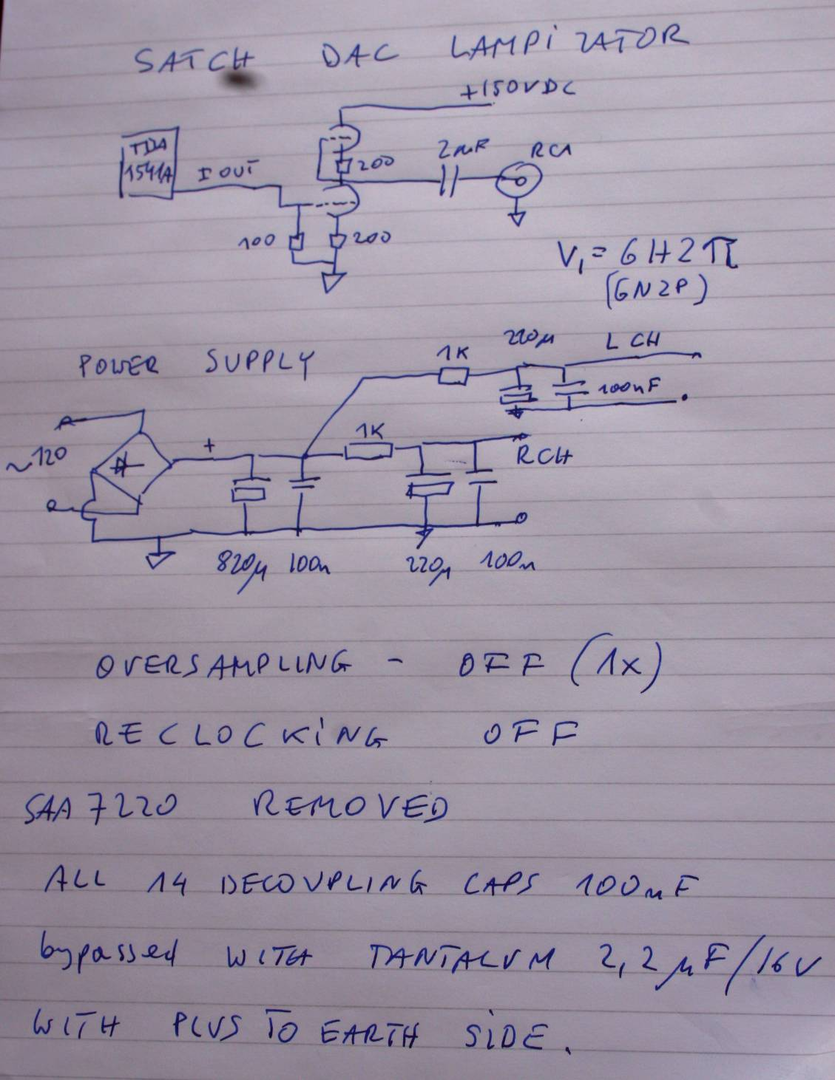

Sisste bildet mangler 100K til ground mellem output-cap og RCA bøsning.



[lassemann]

En simpel måte er å gjøre som Lampizator.....
En 100 ohm til "ground" fra Iout, og ta spenningen over over motstanden.
Bli´r kanskje i minnste laget for en 6SN7GT.
Brukte selv 91 ohm inn i SRPP-kopplet 6N2P (russisk ECC83), som har noe høyere gain på noen
Philips CD-spillere (CD-160 & CD-650 bl. a ), og det funket 100% med veldig bra lyd.
Om ikke 6SN7 er fast, da kanskje prøve med 6SL7 i stedet.

Modell Lampizator:

Vis vedlegget 1120326

Vis vedlegget 1120327

Sisste bildet mangler 100K til ground mellem output-cap og RCA bøsning.

Kjempe! Det der var en enkel løsning som jeg skal prøve. Ingen problem å bygge om utgangstrinnet om gain blir lav. Takker



[lassemann]

Kjempe! Det der var en enkel løsning som jeg skal prøve. Ingen problem å bygge om utgangstrinnet om gain blir lav. Takker

Kanskje senke motstandsverdi for høyere gain til 6SN7? Kanskje for enkelt?



[HasseBasse]

Kanskje senke motstandsverdi for høyere gain til 6SN7? Kanskje for enkelt?

Det er ikke mye, du kan endre gain, uten å bruke motkoppling.
Gain på en 6SN7 er 20,
Gain på en 6SL7 er 70.
Gain på en 6N2P er 100, og det var akkurat passende med I/V motstand på 91 ohm.
Vil foreslå 100 ohm til 6SL7. Større enn 100 ohm resulterer i for lite strømtrekk ut av 1541.
