Hvordan lese av dB metere?

H._Lecter

Hi-Fi interessert
Ble medlem
16.09.2006
Innlegg
54
Antall liker
18

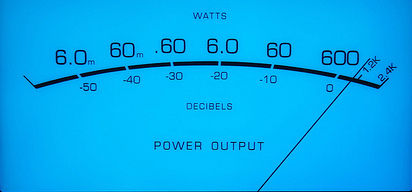

Noen som kan forklare meg hva tallene på et dB meter på en forsterker betyr? Som for eksempel det på bildet.
Her er det noen tall nede, og noen oppe. Hva betyr de?

Screen shot 2016-12-13 at 6.03.34 PM.jpg


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.419
Antall liker
2.455
Sted
Kongsberg
Torget vurderinger
18
Det der er bare til pynt.
dB er relativt.
I dette tilfellet ser det ut til at 0dB er 100W.
-3dB er halvparten. Det vil si 50W. Får det ikke til å stemme.
-10dB skal være 10W.
Skalaen som viser 0-100 viser kanskje ikke Watt?


H._Lecter

Hi-Fi interessert
Ble medlem
16.09.2006
Innlegg
54
Antall liker
18
Ok, men hvorfor starter det alltid i -dB? Hva er det i forhold til?
De nederste tallene på bildet jeg la inn er nok ikke watt. Veit ikke hva de tallene er.

A

ANM

Guest
De tallene under kan være %. 0dB er 100% nominell signalnivå alltså maks. -6dB er halvparten av maks. Denne måler kun spenningsnivået på signalet og bruker formelen 20log(U1/U2) på skalaen. Wattmeteret i mitt eksempel, som tar hensyn til strøm også bruker formelen 10log(P1/P2)
