Hvor stor baffel til TB 1808

[Hornlyd]

Til Hel.
Hvis Lasse skal dele fulltonen på 280 og bassen på 140 hva skal da spille mellom 280 og 140?

Baffelpeaken i dipolen



[Hornlyd]

Har lært det av han her som kan ett og annet om åpne bafler (hatt en god del korrespondanse som god First Watt kunde):



[Hornlyd]

PS! sjekk de kule forsterkerne i midten......elsker dem ;D 8)



[lasse5214]

Ok, takk. Jeg skjønner ikke hva det betyr men det er sikkert riktig

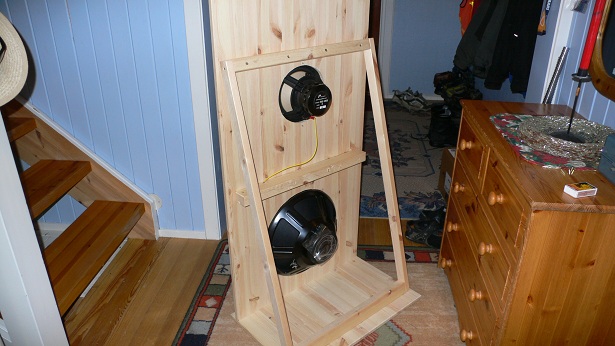

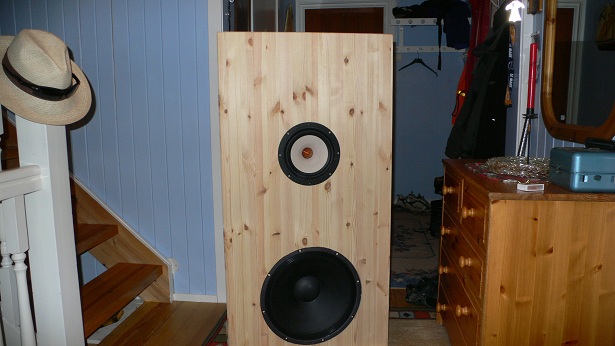

Her er bilde av første høyttaler nesten ferdig.



[Hornlyd]

Flott

Da kan du forske på delefilter + å klippe opp litt papp som du kan tape på sidene og ta av og på.

Det siste vi ser på er en finpuss med diverse korrigeringsfilter.
Jeg gjør noen notater her som vi kan se på siden, ikke stress med det enda:
900 hz minus 4 db (0 db ved hhv 700 og 1100)
Impedansekorrigering
Et veldig smalt på 2-3 db ved 2K
Sjekke evt baffelpeak lenger opp
Ludo har mine TB OBer og der bruker han EQ på dataen. Det kan fortelle oss en del.



[lasse5214]

Supert ;D Hadde håpet å få testet i helga.
Var derfor litt redd for å kjøpe feil komponenter.

Lasse



[Hornlyd]

Jeg har en del liggende. Når du kommer igang kan jeg sende noe i posten slik at du kan prøve frem og tilbake uten å måtte kjøpe for mye. Bruk sukkerbiter eller waago klemmer, det gjør det enkelt.



[lasse5214]

Hei

Ja hadde tenkt sukkerbiter. Men da kjøper jeg komponentene som er foreslått
i morgen.
Jeg får sikkert hjelp på Dynabel også.



[Hornlyd]

Snakk med Vidar



[lasse5214]

Veldig usikker på hva jeg skal handle inn av deler.
Dætta var ikke så enkelt nei.

Hva er egentlig "baffelpeak i dipolen"

EQ er også noe jeg ikke vet hva er.

Lasse



[lasse5214]

Er det noen som gidder å bygge delfilter til meg?
Jeg betaler selvsagt og sukkerbiter er helt ok

Pm er ok eller:


Tel 40 24 63 91

Lasse



[bambadoo]

Har du skjema og er usikker er det bare å hoppe i det. Det er lærerikt og en berikelse sånn sett. Så bare eskalerer diy ferdighetene derfra...



[lasse5214]

Ja det er sant. Men jeg klarer ikke og da suger det med
ferdig høyttaler, uten filter

Noen av oss er dessverre handikappede på et eller annet hvis.

Men ikke for det TangBand 1808 er et veldig bra element alene.



[lasse5214]

2 st Eminence Alpha 15" gis bort.

De er nye i original eske.
Kun vært montert.

1 time fra Oslo, Gran på Hadeland

Lasse



[Hornlyd]

Ikke gi opp. Jeg skal fikse filter til deg. Nå har jeg en 4-5 dager dedikert delvis til hifi-diy og da skal jeg alltids klare å finne frem noe som kan brukes.

Skal legge ut noen bilder etterhvert her. Kanskje jeg kommer i gang lørdag ettermiddag.



[lasse5214]

Godt menneske du HEL.

Var ikke helt fornøyd i går nei. Litt optimist når jeg startet
tror jeg.
Men da har jeg lært

Ser forresten Bastanis anbefaler denne her

http://www.surround.no/product/527909/XTZ-Sub-Amp-1-DSP.html

Lasse



[ansepe74]

Hadde jeg bodd i Oslo så hadde jeg gladelig tatt de bassene... Meeeeen, så bor jeg nord for polarsirkelen.
Har selv ett lite baffelprosjekt der jeg har tenkt litt utenfor boksen.
Synes selv de baflene blir grisestore, så har jobba litt med å bygge sidevanger inn bak for å simulere større bafler. Disse er relativt diskrè, og stikker en 7 cm ut på sidene. Det neste blir å forlenge disse igjen med 5cm for å se om jeg klarer å dippe frontene ned mot 200hz. Uten filter nå så vipper de fint på en +/-3db mot 350h.

Tenker på at bassbaflene skal bygges i bjørk slik at de matcher stilmessig.
Delinga der har jeg faktisk noen spennende planer med



[lasse5214]

Den var fin.



[ansepe74]

Jo, takk for det Lasse!
Har vel hatt en masse flaks med de.
Synes som sagt at bafler har en tendens å bli noe store, så da jeg begynte på det så ble jeg advart, siden det var endel som hadde kjørt simuleringer på sirkulære bafler... Og at de da ville slite under 750hz.

Da hadde ikke de tatt høyde for sidevangene, som er med på å øke avstand mellom element og ytterkant, som er hele hensikten med dette prinsippet.

Sånn de er nå låter de veldig bra sammen med subben min (Hypex HS500 + Peerless XXLS 12" + 12" passiv).
Planen er som sagt videre å bygge på i dybden for å få de mot 200hz, slik at overgang mellom sub og front vil bli mere sømløs.

Ser selv på samme Eminence elementer, for vurderer å bygge mellombass-bafler, kjøre deling på 250hz på SEAS'en mens jeg kjører mellombassen ut fra subben som blir justert ned med delefrekvens 40-50hz og kun tar dypbass.



[Hornlyd]

Da har jeg rotet frem diverse fra skapet:

Følg med



[Hornlyd]

Det blir litt sånn "man tager hva man haver"

Vi starter enkelt med et førsteordens Buttorworth filter:

Bassen deles ved 160 hz med en spole på 8,2 mH som kobles med sukkerbiter på + lederen

Fulltonen deles ved 320 hz med tre kondensatorer på hhv 40, 16 og 4,7 uF som summert blir 60,7 uF

Fulltonen dempes med 3 db (dette er første forsøk basert på teorien om at bassen mister 6db i åpen baffel dvs fra 97-91 db). Tang Band fulltonen er på 93 db. Ergo får fulltonen en følsomhet på 90 db. Hvorfor en db ekstra? Jeg har erfaring med at det trengs. Har laget en L-Pad (dempekrets) med 18 ohm mellom pluss og minus samt en 2,2 ohm på pluss lederen. L-Pad skal alltid nærmest høyttaler-elementet.

Tiden går, det gikk et par timer, minst. Snart 43 og sitter i en knotete stilling på gulvet....kjenner det i ryggen på tross av bodypump-time i formiddag ;D

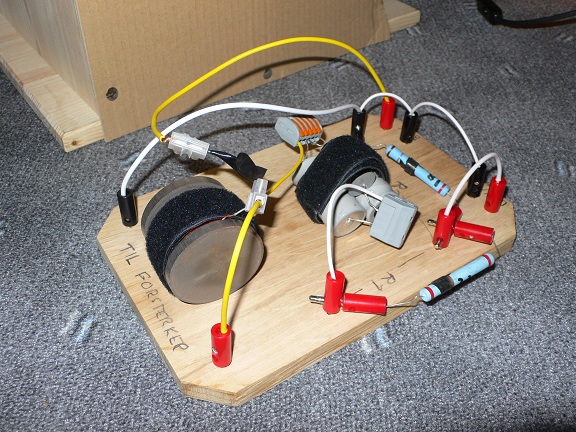

Her kommer et elendig iPad foto:



[lasse5214]

Du er dyktig.

Får nesten dårlig samvittighet om jeg
er skyld i din vonde rygg.

Lasse



[Hornlyd]

He he, må være i litt aktivitet så da tar vi det vi får. Kan ikke klage idag: Trening på Spenst - hjulskift - full vask og polering av bil, innvendig utvendig, litt jobb med konas firma, delefilter og nå en halvtime til med nevnte firma. Så er jeg ferdig..puhhh, skal hente litt rødvin 8)



[lasse5214]

Hehe, dæven

I am impressed

Lasse



[Hornlyd]

Pakker det pent og sender set i posten til deg. Send meg adresse på PM.

Regner med at du fikser resten med å skru på noen kabler på sukkerbitene?



[lasse5214]

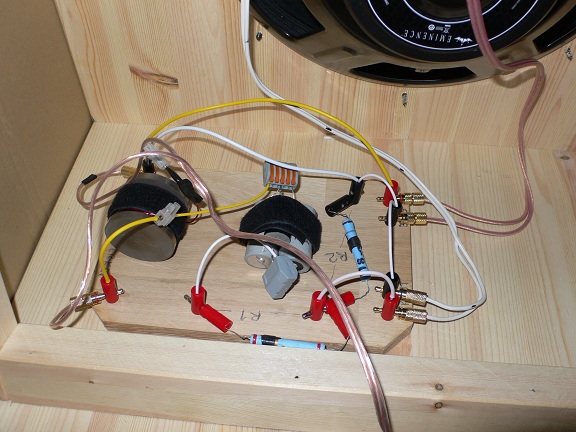

Da er filter på V side på plass.

Delefilter er lurt.

Har gått tom for bananer så jeg må
improvisere på H side.

Dette spiller bra HEL

Tusen takk så langt. En hyggelig fyr er du også.

Lasse



[lasse5214]

H side på plass. Dette blir bra.

Så bra lyd til så lite penger. (jeg har hatt noen dyre ht også)

Dempet 5 db på Tangband elementet.

Frykter nå at min nye 2 x 1,6 watt,s rørforsterker (som kommer snart)
blir i minste laget.

Spiller nå på en integrert Dual forsterker. Hmmmmmm



[Hornlyd]

Så bra at det funket



[Sluket]

Spennende å se når skjærene flytter inn ;D ;D God påske, HEL! Bygger filter jeg også...



[Hornlyd]

Spennende å se når skjærene flytter inn ;D ;D God påske, HEL! Bygger filter jeg også...

;D

Skjærereir ;D
Kos deg med filter du også
Jeg har hentet kasser hos Grelv i går kveld og har tømt lytterommet for det meste. Nå skal vegger males, gardiner henges opp, diverse absorbenter skjules bak lerret i rammer og når det er klart så blir det 2x15"-TAD horn og horndiskant 8)



[lasse5214]

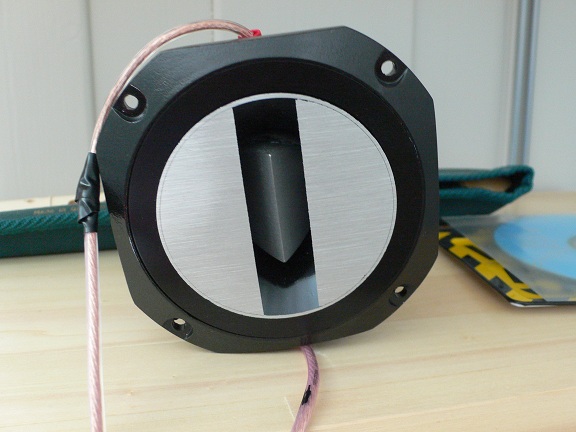

Ny forsterker og diskant testes ut.
1,5 w river ikke ned huset men
levetiden på rørene er nok lang
Lasse



[Hornlyd]

Den forsterkern var pen
